Freelander 1. Manual - part 58

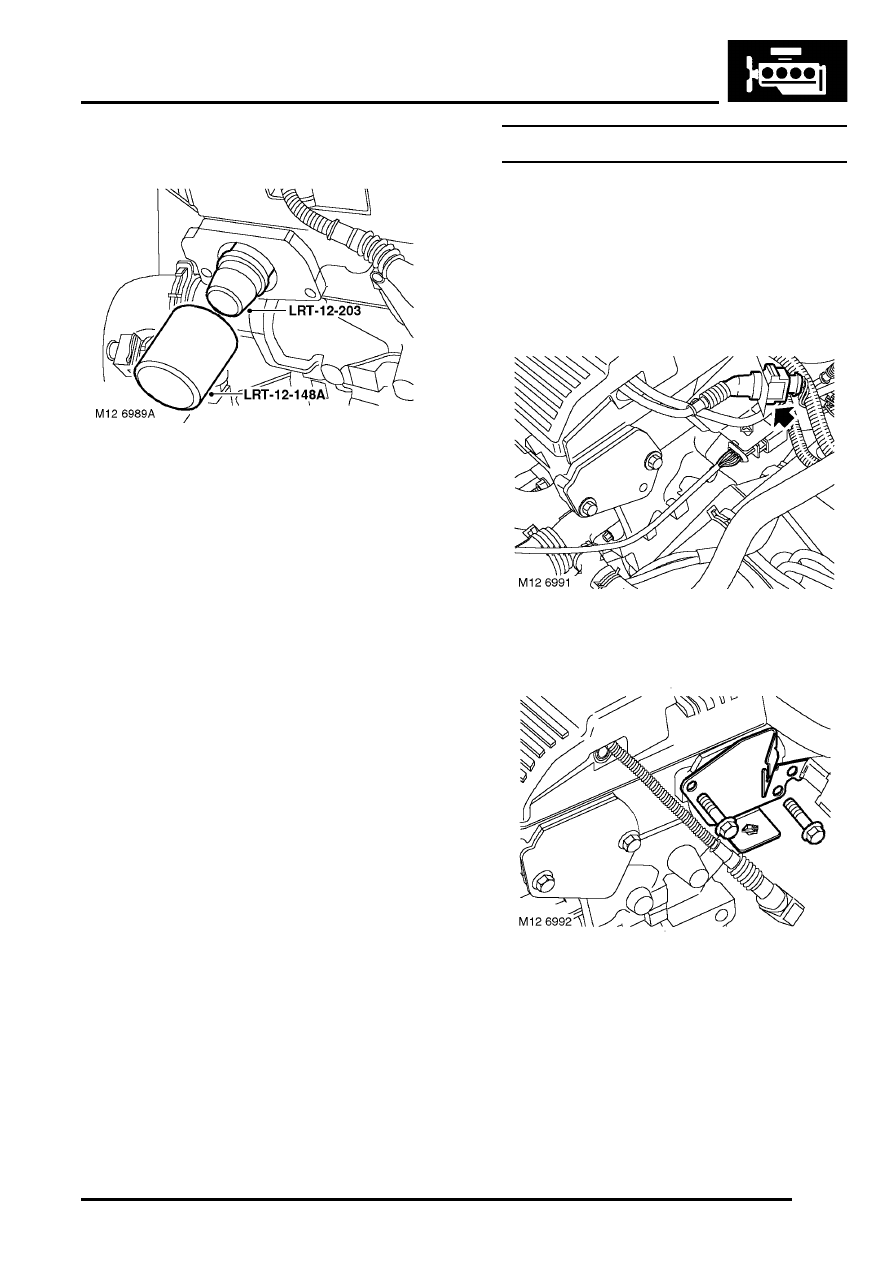

ENGINE - K SERIES 1.8

REPAIRS

12-2-5

Refit

1. Clean oil seal recess and camshaft.

2. Position LRT-12-203 oil seal protector onto end

of camshaft.

3. Fit seal using tool LRT-12-148A.

NOTE: Rear oil seals are red.

CAUTION: Oil seal must be fitted dry. Do not
use tool LRT-12-148.

4. Clean cover plate and mating face.
5. Position cover plate, fit bolts and tighten to 25

Nm (18 lbf.ft).

6. Fit air cleaner assembly.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Air cleaner - K1.8.

7. Connect battery earth lead.
8. Top-up engine oil.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – K1.8.

Oil seal - rear - inlet camshaft

$% 12.13.10

Remove

1. Disconnect battery earth lead.
2. Remove air cleaner assembly.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Air cleaner - K1.8.

3. Position cloth to absorb oil spillage.

4. Release CMP sensor multiplug from bracket

and disconnect multiplug.

5. Remove 2 bolts securing oil seal cover plate to

cylinder head and position aside.

ENGINE - K SERIES 1.8

12-2-6

REPAIRS

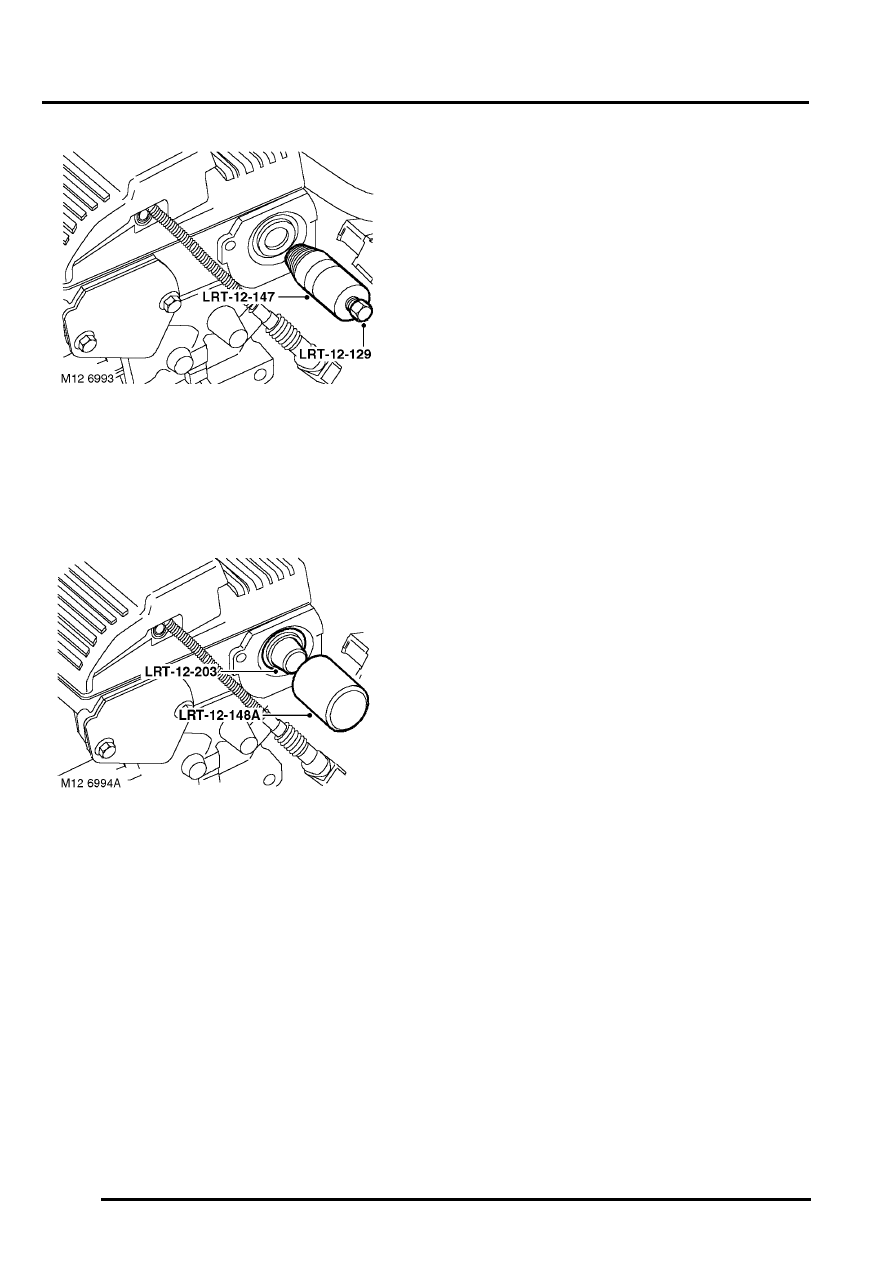

6. Remove camshaft oil seal using tool LRT-12-

147 and centre bolt from tool LRT-12-129.

7. Discard camshaft oil seal.

Refit

1. Clean oil seal recess and camshaft.

2. Ensure oil seal protector sleeve LRT-12-203, is

clean. Fit sleeve to camshaft.

3. Fit seal using tool LRT-12-148A.

NOTE: Rear oil seals are red.

CAUTION: Oil seal must be fitted dry. Do not
use tool LRT-12-148

4. Clean cover plate and mating face.
5. Position cover plate, fit bolts and tighten to 6

Nm (4.5 lbf.ft).

6. Connect CMP multiplug and secure in bracket.
7. Fit air cleaner assembly.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Air cleaner - K1.8.

8. Connect battery earth lead.
9. Top-up engine oil.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – K1.8.

ENGINE - K SERIES 1.8

REPAIRS

12-2-7

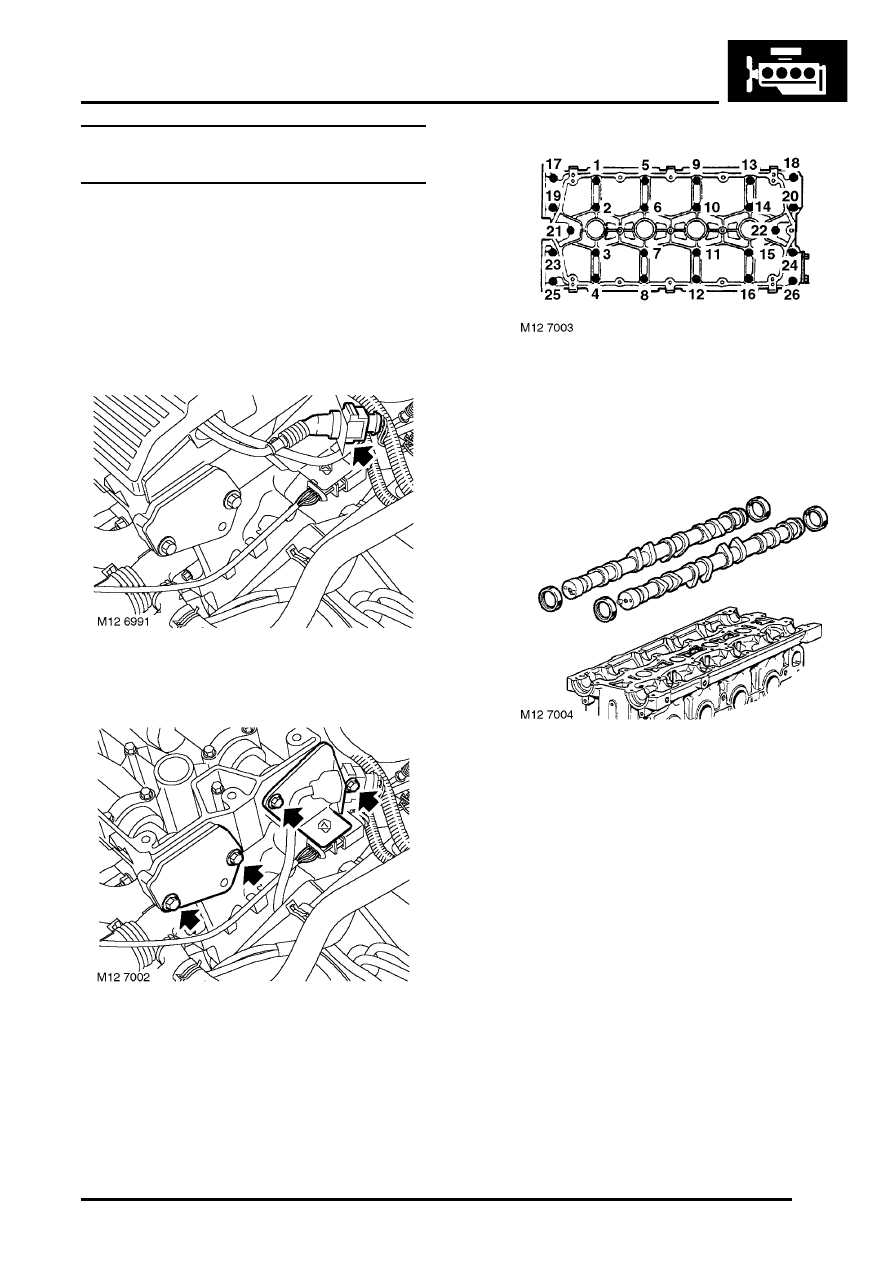

Housing - camshafts - reseal & renew oil
seals

$% 12.13.22

Remove

1. Remove camshaft timing belt rear cover.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Cover - timing belt - rear.

2. Remove camshaft cover.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Gasket - camshaft cover.

3. Release CMP multiplug from bracket and

disconnect multiplug.

4. Remove 2 bolts securing oil seal cover plate to

cylinder head and position aside.

5. Remove 2 bolts securing oil seal cover plate to

cylinder head and remove plate.

6. Working in the sequence shown, progressively

loosen 26 bolts securing camshaft carrier to
cylinder head until valve spring pressure is
released.

7. Remove camshaft carrier.

8. Suitably identify each camshaft to its fitted

position.

9. Remove both camshafts.

10. Remove and discard oil seals from camshafts.

Refit

1. Clean camshafts.
2. Clean mating faces of cylinder head and

camshaft carrier.

3. Clean camshaft carrier bolt holes and dowels.
4. Blow out oil ways and lubricate camshaft

journals.

ENGINE - K SERIES 1.8

12-2-8

REPAIRS

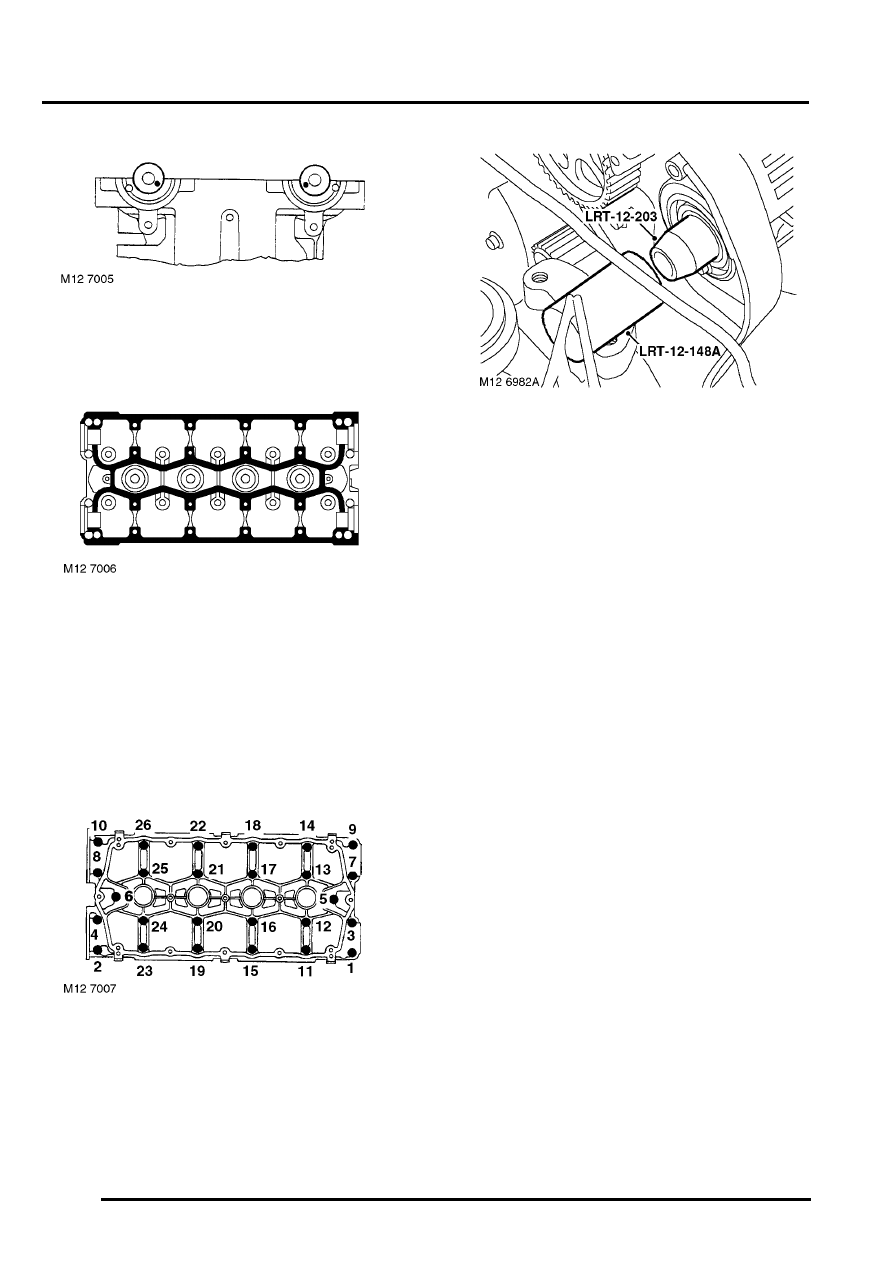

5. Fit camshafts and position inlet camshaft gear

drive pin at 4 o'clock and exhaust camshaft
gear drive pin at 8 o'clock.

6. Apply continuous thin beads of sealant, Part

No. STC 4600, to paths on camshaft carrier as
shown. Spread sealant to an even film using a
roller.

CAUTION: Ensure sealant is kept clear of oil
feed holes and lubrication grooves. To
avoid risk of contamination, fit camshaft
carrier immediately after application of
sealant.

7. Fit camshaft carrier and progressively tighten

bolts, in sequence shown to 10 Nm (7 lbf.ft).

8. Clean camshaft seal locations and running

surfaces.

9. Noting that the front camshaft oil seals are

black in colour and the rear oil seals are red, fit
new camshaft oil seals using LRT-12-203 and
LRT– 12-148A.

CAUTION: Oil seals must be fitted dry. Do
not use tool LRT-12-148.

10. Clean oil seal cover plates and mating faces.
11. Position exhaust camshaft rear oil seal cover

plate, fit bolts and tighten to 25 Nm (18 lbf.ft).

12. Position inlet camshaft rear oil seal cover plate,

fit bolts and tighten to 6 Nm (4.5 lbf.ft).

13. Connect CMP multiplug and secure to bracket.
14. Fit camshaft cover.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Gasket - camshaft cover.

15. Fit camshaft timing belt rear cover.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Cover - timing belt - rear.

16. Top-up engine oil.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – K1.8.
