ENGINE - K SERIES 1.8

ADJUSTMENTS

12-2-1

ENGINE - K SERIES 1.8

ADJUSTMENTS

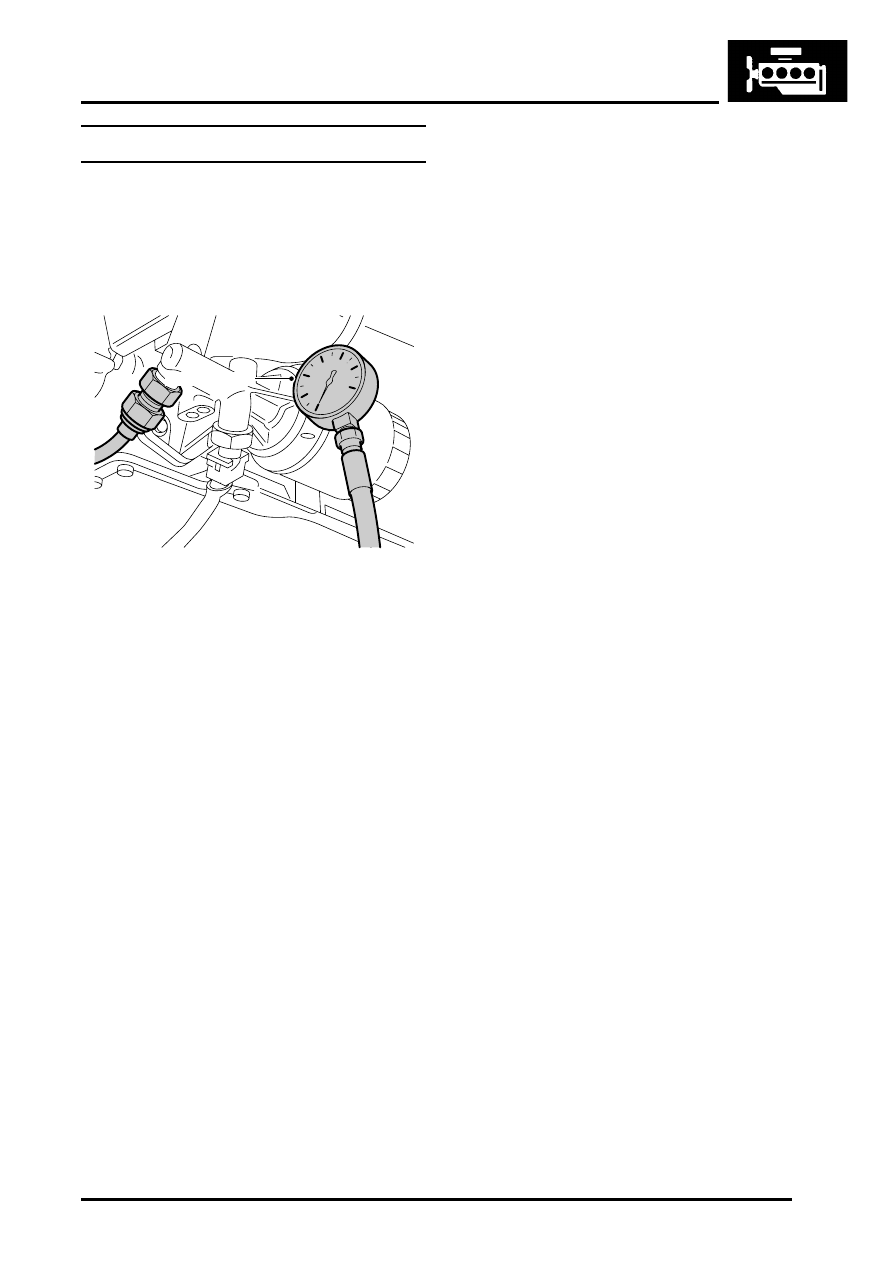

Engine oil pressure check

$% 12.90.09/01

1. Remove oil pressure switch.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Switch - oil pressure.

2. Top up engine oil if necessary.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – K1.8.

3. Use pressure check kit LRT-12-052C fit

adaptor and gauge to oil pump.

4. Run engine at idle speed and check for correct

oil pressure.


 +

 GENERAL DATA, Engine – K1.8

Petrol.

5. Switch off ignition.
6. Remove pressure gauge and adaptor.
7. Clean oil spillage.
8. Fit oil pressure switch.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Switch - oil pressure.

9. Top up engine oil.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – K1.8.

M12 7235A

LRT-12-052C

ENGINE - K SERIES 1.8

12-2-2

ADJUSTMENTS

ENGINE - K SERIES 1.8

REPAIRS

12-2-3

REPAIRS

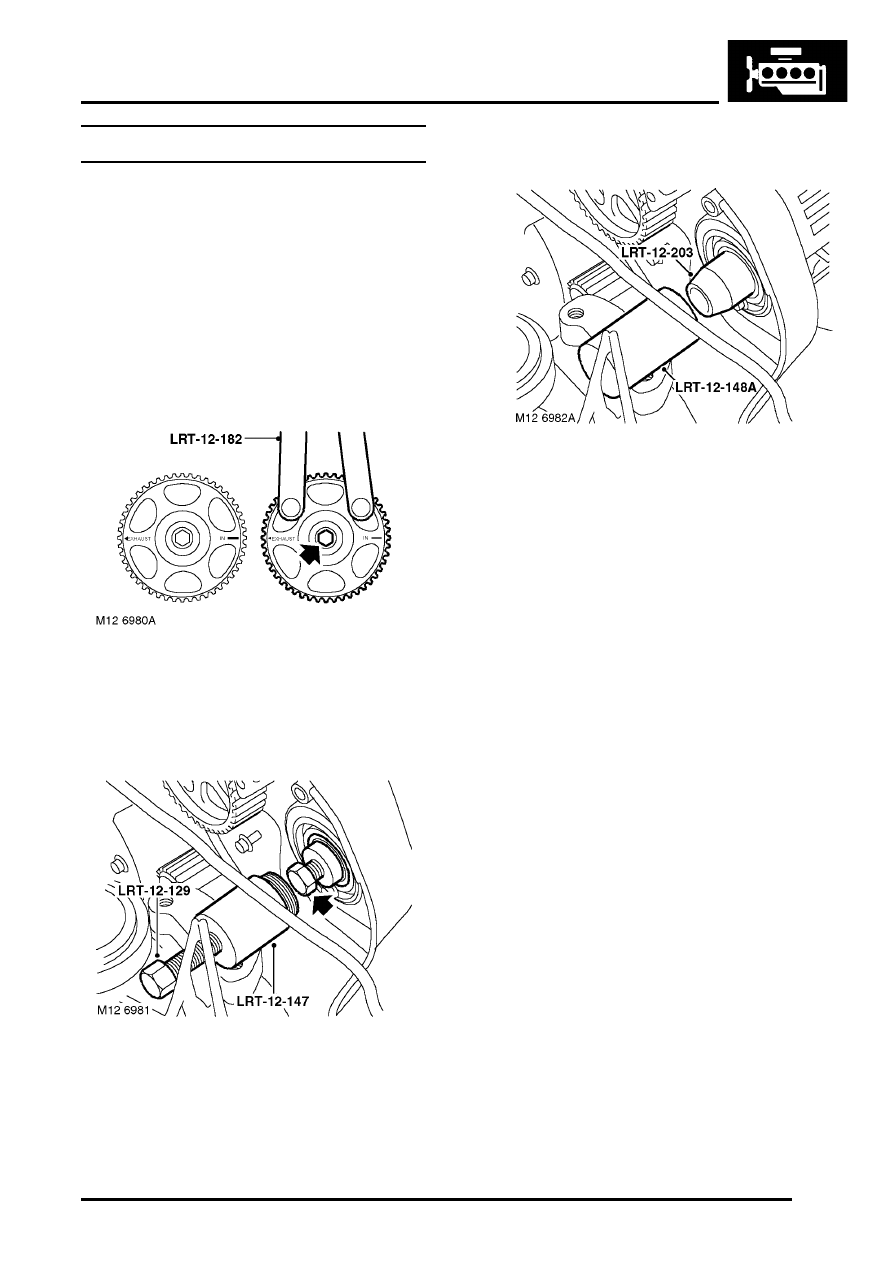

Oil seal - front - exhaust camshaft

$% 12.13.07

This procedure is also applicable for inlet
camshaft.

Remove

1. Disconnect battery earth lead.
2. Remove camshaft timing belt.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Camshaft timing belt.

3. Remove camshaft gear alignment tool LRT-12-

134.

4. Restrain camshaft gear using tool LRT-12-182

and remove bolt and plain washer securing
gear.

5. Remove camshaft gear.
6. Position cloth to absorb oil spillage.

7. Fit camshaft gear retaining bolt to camshaft.
8. Remove camshaft oil seal using tool LRT-12-

147 and centre bolt from tool LRT-12-129.

9. Discard camshaft oil seal.

10. Remove bolt from camshaft.

Refit

1. Clean oil seal recess and camshaft.

2. Ensure oil seal protector sleeve LRT-12-203, is

clean. Fit sleeve to camshaft.

3. Fit seal using tool LRT-12-148A.

NOTE: Front oil seals are black.

CAUTION: Oil seal must be fitted dry. Do not
use tool LRT-12-148.

4. Clean camshaft gear and mating face.

CAUTION: If sintered gears have been
subjected to prolonged oil contamination,
they must be soaked in solvent and then
thoroughly washed in clean solvent before
refitting. Because of the porous
construction of sintered material, oil
impregnated in the gear will emerge and
contaminate the belt.

5. Fit gear to camshaft, fit plain washer and bolt.

Using tool LRT-12-182 to restrain camshaft,
tighten bolt to 65 Nm (48 lbf.ft).

ENGINE - K SERIES 1.8

12-2-4

REPAIRS

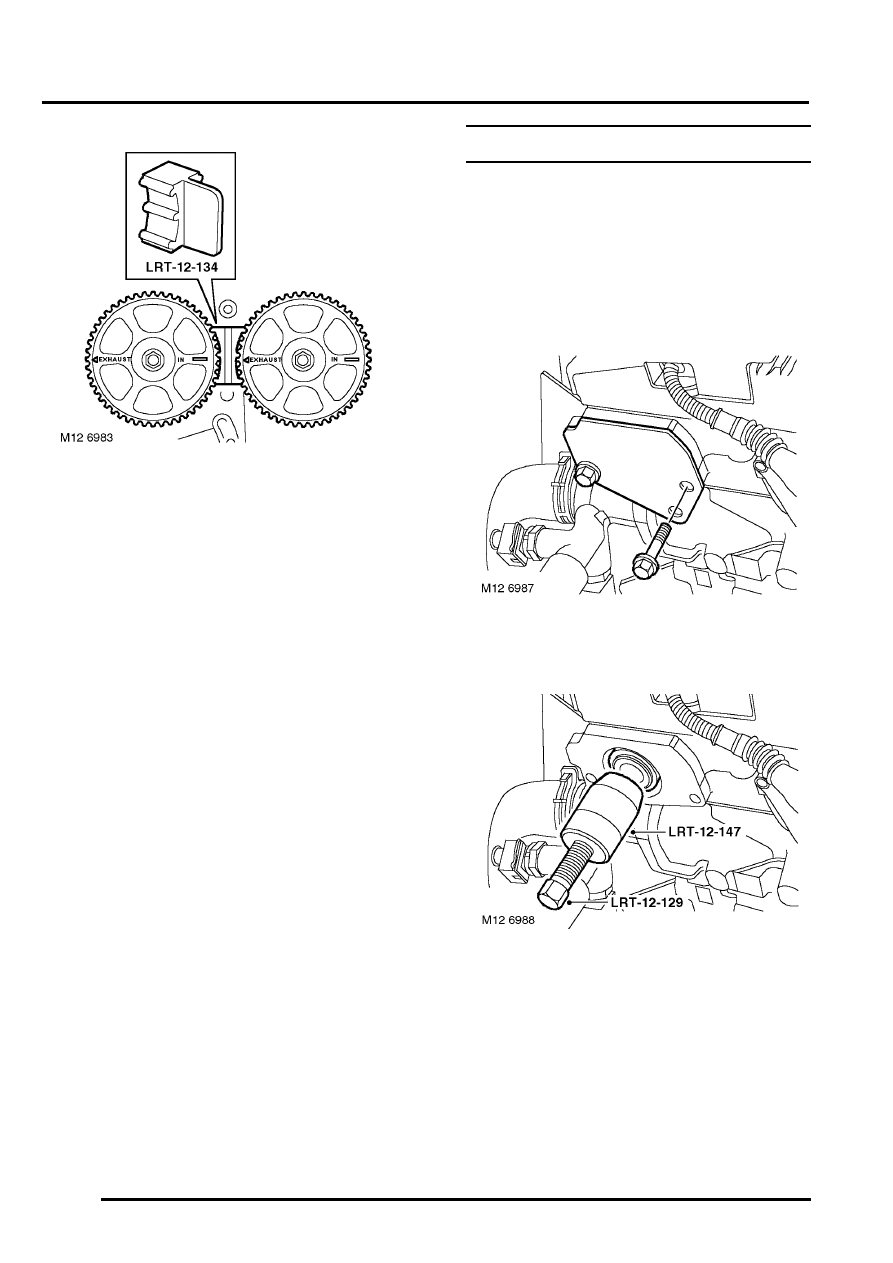

6. Align camshaft gears and fit tool LRT-12-134.
7. Fit camshaft timing belt.



 +

 ENGINE - K SERIES 1.8, REPAIRS,

Camshaft timing belt.

8. Connect battery earth lead.
9. Top-up engine oil.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – K1.8.

Oil seal - rear - exhaust camshaft

$% 12.13.08

Remove

1. Disconnect battery earth lead.
2. Remove air cleaner assembly.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Air cleaner - K1.8.

3. Position cloth to absorb oil spillage.

4. Remove 2 bolts securing oil seal cover plate to

cylinder head and remove plate.

5. Remove camshaft oil seal using tool LRT-12-

147 and centre bolt from tool LRT-12-129.

6. Discard camshaft oil seal.
