Discovery 2. Manual - part 683

PANEL REPAIRS

PROCEDURES 77-2-19

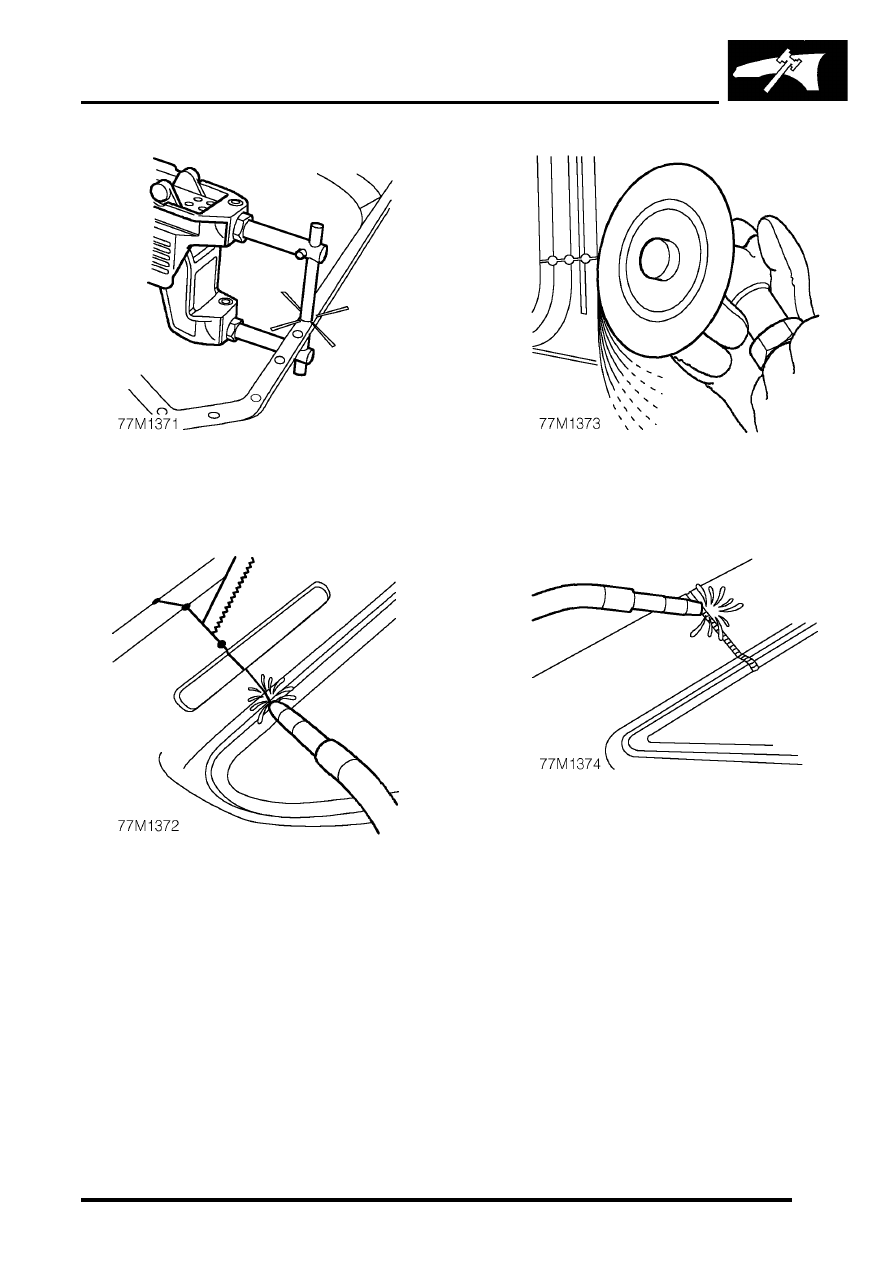

3. Use a resistance spot welder where access

permits. Try to  ensure weld quality by using a
welding monitor where possible.

4. MIG tack weld butt joints and re-check

alignment and panel  contours where
necessary. Ensure that a gap is maintained to
minimise welding distortion, by inserting a
hacksaw blade as an approximate guide.

5. Dress MIG tack welds using a sander with 36

grit disc, or a belt-type sander where access is
limited.

6. MIG seam weld butt joints.

PANEL REPAIRS

77-2-20 PROCEDURES

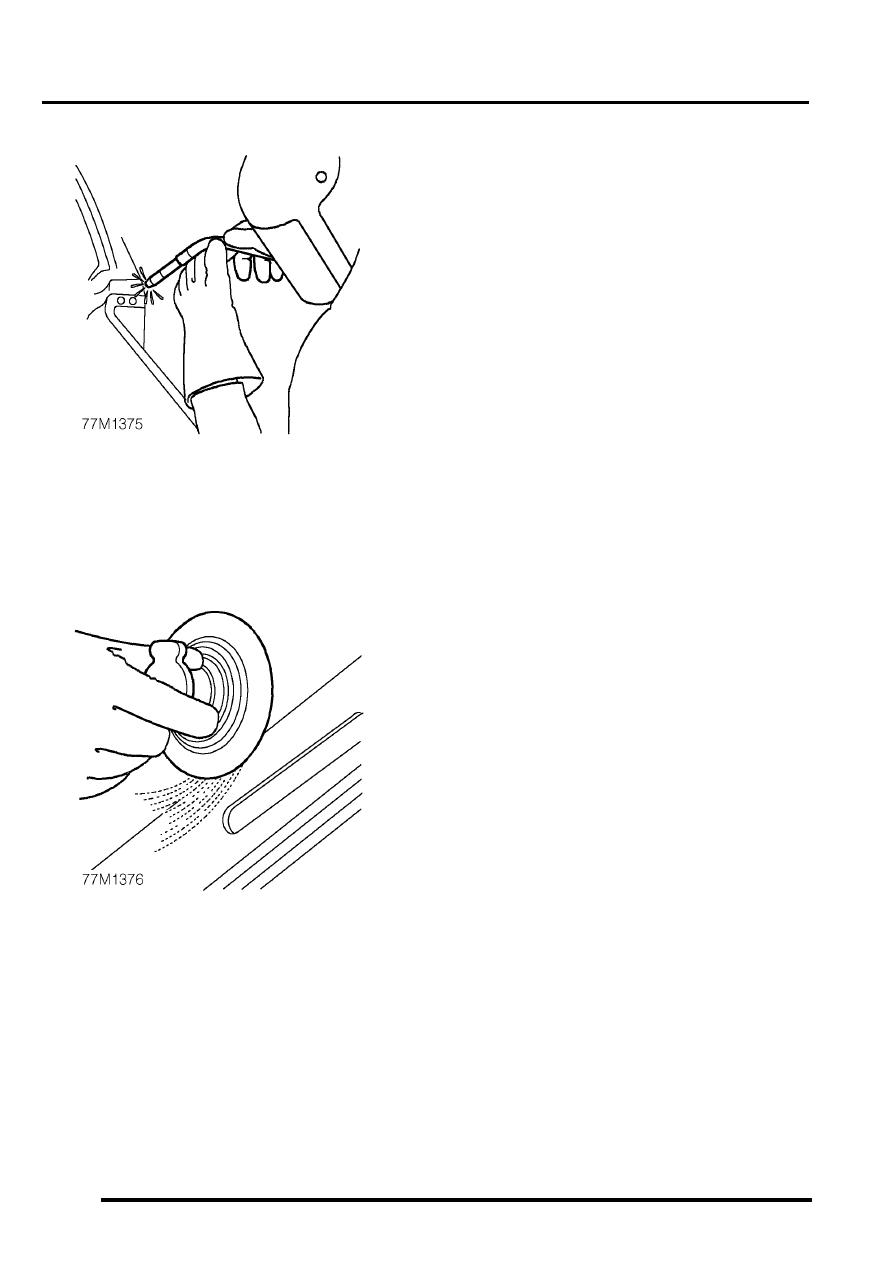

7. Always use MIG plug welds where excessive

metal thickness or limited access make
resistance spot welding impractical. Make plug
welds either by using holes left by the spot weld
cutter, or through holes punched and drilled for
the purpose.

8. Dress all welds using either a sander with 36

grit disc, or a  belt-type sander and/or
impregnated wire brush.

NOTE: Brazing operations, if required, must be
carried out at this point.

PANEL REPAIRS

REPAIRS 77-2-21

REPAIRS

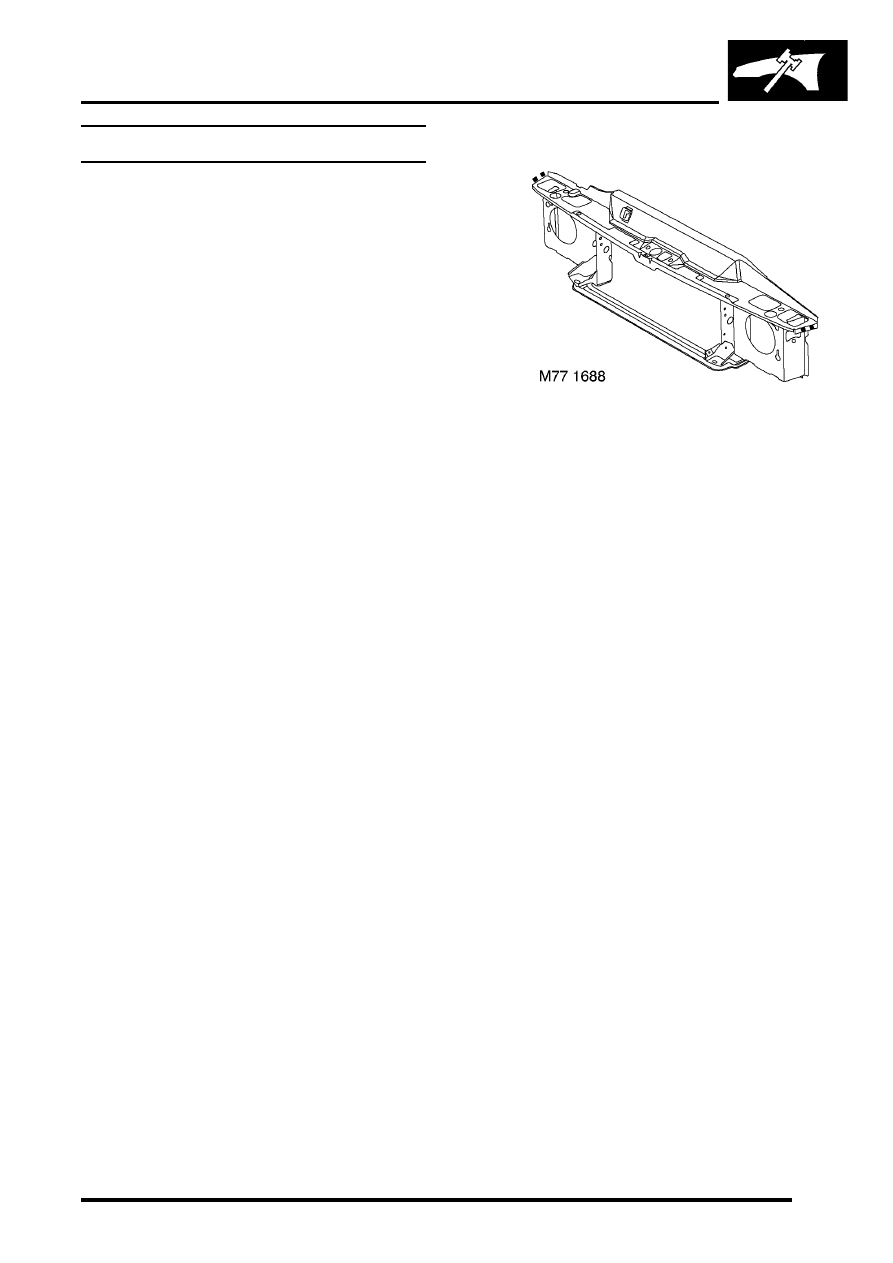

Front bulkhead assembly

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove front wing.



 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front - up to 03MY.

4. Remove washer reservoir.



 +

 WIPERS AND WASHERS, REPAIRS,

Reservoir - washer - up to 03MY.

5. Models with A/C: Remove condensor.



 +

 AIR CONDITIONING, REPAIRS,

Condenser.

6. Diesel models: Remove gearbox fluid cooler.
7. Remove RH and LH headlamps.



 +

 LIGHTING, REPAIRS, Headlamp - up

to 03MY.

8. Release headlamp levelling motors and

position aside.

9. Release headlamp wiring and position aside.

10. Remove battery.



 +

 CHARGING AND STARTING,

REPAIRS, Battery.

11. Remove battery tray.
12. Remove air filter assembly.



 +

 ENGINE MANAGEMENT SYSTEM -

Td5, REPAIRS, Air filter assembly.


 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Air cleaner assembly.

13. Remove 2 earth leads from LH of front

bulkhead.

14. Remove RH horn.



 +

 ALARM SYSTEM AND HORN,

REPAIR, Vehicle horn.

15. Models with A/C: Release and remove A/C

pipes.

16. Remove RH and LH crush cans.
17. Remove bonnet release cable.
18. Support bonnet in open position
19. Remove bonnet locking mechanism.
20. Remove VIN plate.
21. Remove 2 bolts securing front bulkhead

assembly to chassis.

22. Remove centre braces.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit centre braces.
2. Fit 2 bolts securing bulkhead to chassis and

tighten to 45 Nm (33 lbf.ft).

3. Fit VIN plate.
4. Fit bonnet locking mechanism.
5. Fit bonnet release cable.
6. Fit crush cans.
7. Models with A/C: Fit A/C pipes.
8. Fit RH horn.



 +

 ALARM SYSTEM AND HORN,

REPAIR, Vehicle horn.

9. Fit 2 earth leads to LH of front bulkhead.

10. Fit air filter assembly.



 +

 ENGINE MANAGEMENT SYSTEM -

Td5, REPAIRS, Air filter assembly.


+

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Air cleaner assembly.

11. Fit battery tray.
12. Fit battery. Do not connect leads.



+

 CHARGING AND STARTING,

REPAIRS, Battery.

13. Fit headlamp wiring and headlamp levelling

motors.

14. Fit RH and LH headlamps.



+

 LIGHTING, REPAIRS, Headlamp - up

to 03MY.

15. Diesel models: Fit gearbox fluid cooler.
16. Models with A/C: Fit condensor.



+

 AIR CONDITIONING, REPAIRS,

Condenser.

17. Fit washer reservoir.



+

 WIPERS AND WASHERS, REPAIRS,

Reservoir - washer - up to 03MY.

PANEL REPAIRS

77-2-22 REPAIRS

18. Fit front wing.



 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front - up to 03MY.

19. Connect leads/multiplug to alternator.
20. Connect battery leads, negative lead last.

Bonnet locking platform

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove front bumper assembly.



+

 EXTERIOR FITTINGS, REPAIRS,

Bumper assembly - front.

4. Models with A/C: Remove condensor.



+

 AIR CONDITIONING, REPAIRS,

Condenser.

5. Diesel models: Remove gearbox fluid cooler.
6. Remove RH and LH headlamps.



+

 LIGHTING, REPAIRS, Headlamp - up

to 03MY.

7. Remove RH and LH repeater lamps.



 +

 LIGHTING, REPAIRS, Lamp - front

repeater.

8. Release headlamp wiring and position aside.
9. Remove battery.



 +

 CHARGING AND STARTING,

REPAIRS, Battery.

10. Remove battery tray.
11. Remove air filter assembly.



 +

 ENGINE MANAGEMENT SYSTEM -

Td5, REPAIRS, Air filter assembly.


 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Air cleaner assembly.

12. Remove RH horn.



 +

 ALARM SYSTEM AND HORN,

REPAIR, Vehicle horn.

13. Remove bonnet release cable.
14. Support bonnet in open position
15. Remove bonnet locking mechanism.
16. Remove VIN plate.
17. Remove centre braces.
