76

CHASSIS AND BODY

66

REPAIR

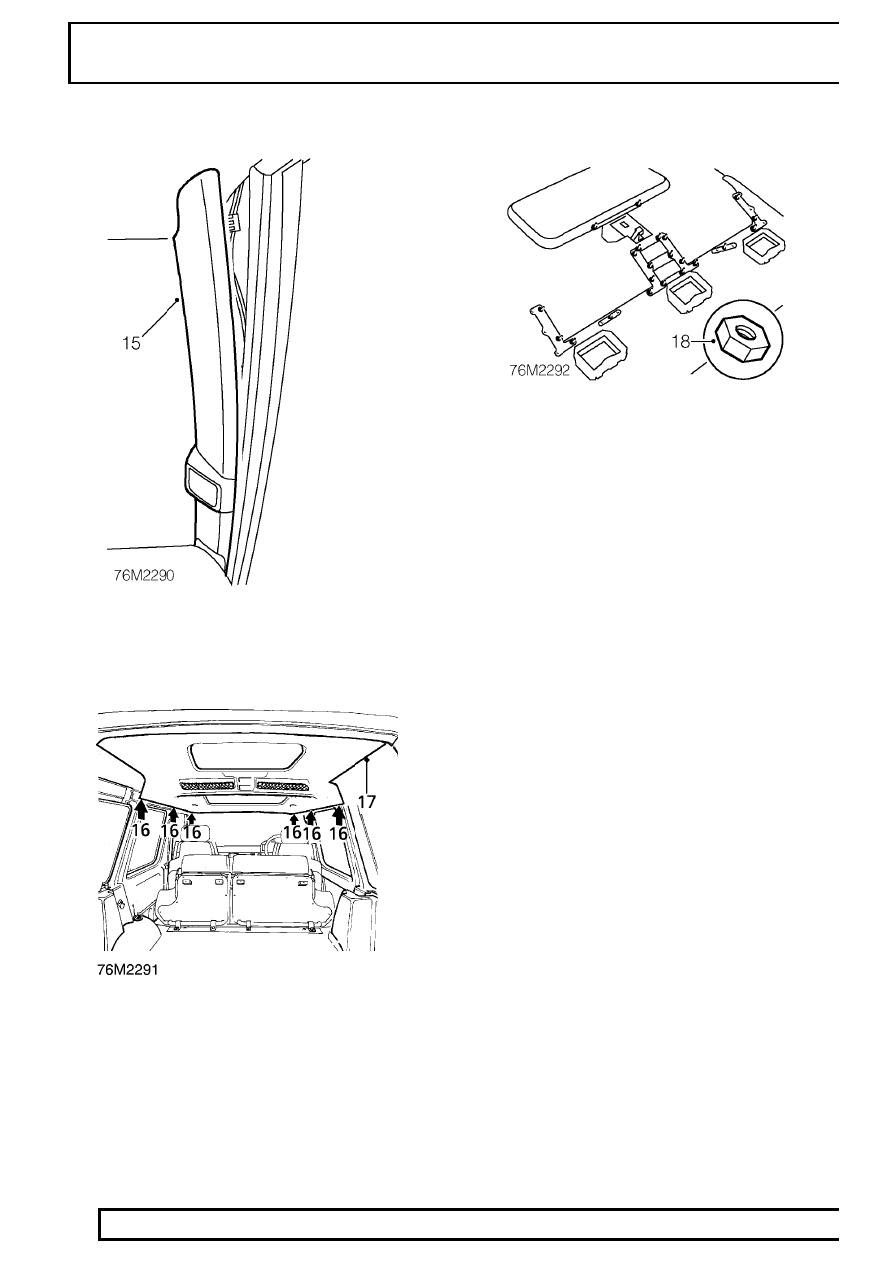

15. Release LH and RH, ’A’ post trim finishers from

uppermost retaining clips.

16. With assistance, release headlining from LH and

RH, ’A’, ’B’ and ’D’ post finishers.

17. Remove headlining assembly.

Dismantle

18. Remove 22 nuts securing headlining stowage

nets and rear headlining panel.

19. Remove stowage nets and headlining panel.
20. Collect 7 mounting plates.

Rebuild

21. Position stowage nets and headlining panel, fit

mounting plates to studs and secure with nuts.

Refit

22. With assistance, fit headlining and position to LH

and RH, ’A’, ’B’ and ’D’ post finishers.

23. Secure LH and RH, ’A’ post trim finisher

retaining clips.

24. Fit rear sun roof aperture seal.
25. Fit and tighten screw securing rear headlining

panel to body.

26. Position vents to headlining, attach clips to vents

and secure to headlining.

27. Position rear sun roof switch, connect multiplug

and secure to headlining panel.

28. Position rear passenger interior lamp, connect

multiplug and secure to headlining panel.

29. Fit front sun roof aperture seal.
30. Fit LH and RH sun visor retaining clips to body.
31. Fit and tighten screws securing sun visor

retaining clips and secure screw covers.

32. Fit RH alpine light trim casing.

See this

section.

33. Fit LH alpine light trim casing.

See this section.

34. Fit front headlining stowage panel.

See this

section.

35. Fit grab handles.

See this section.

36. Fit sun visors.

See this section.

CHASSIS AND BODY

67

REPAIR

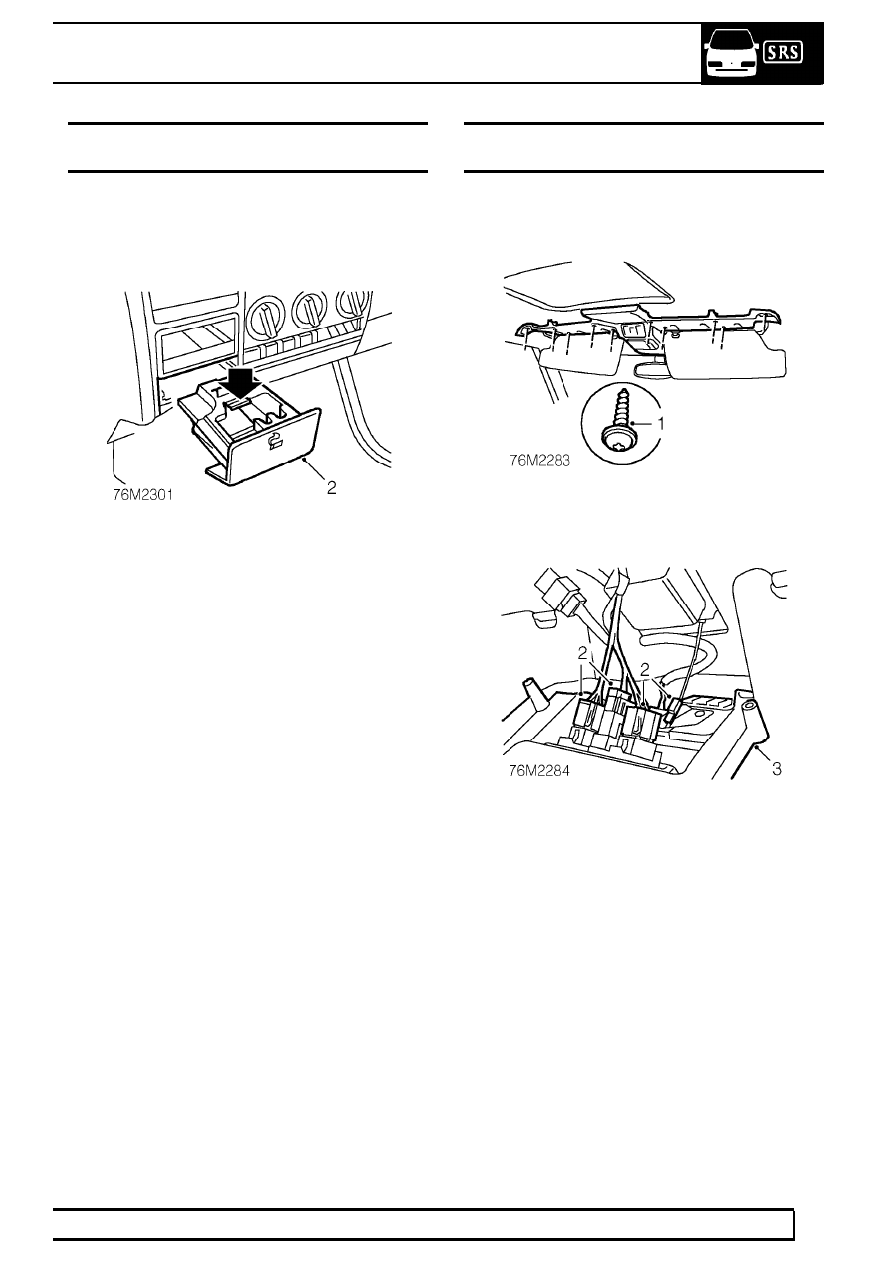

ASH TRAY - DASH PANEL CENTRAL LOUVRE
PANEL

Service repair no - 76.67.26

Remove

1. Open ash tray.

2. Press release catch and remove ash tray.

Refit

3. Fit ash tray.

HEADLINING STOWAGE PANEL - FRONT - WITH
SUN ROOF FITTED

Service repair no - 76.67.27

Remove

1. Remove 10 screws securing stowage panel to

body.

2. Release panel and disconnect Lucar and 4

multiplugs.

3. Remove stowage panel assembly.

76

CHASSIS AND BODY

68

REPAIR

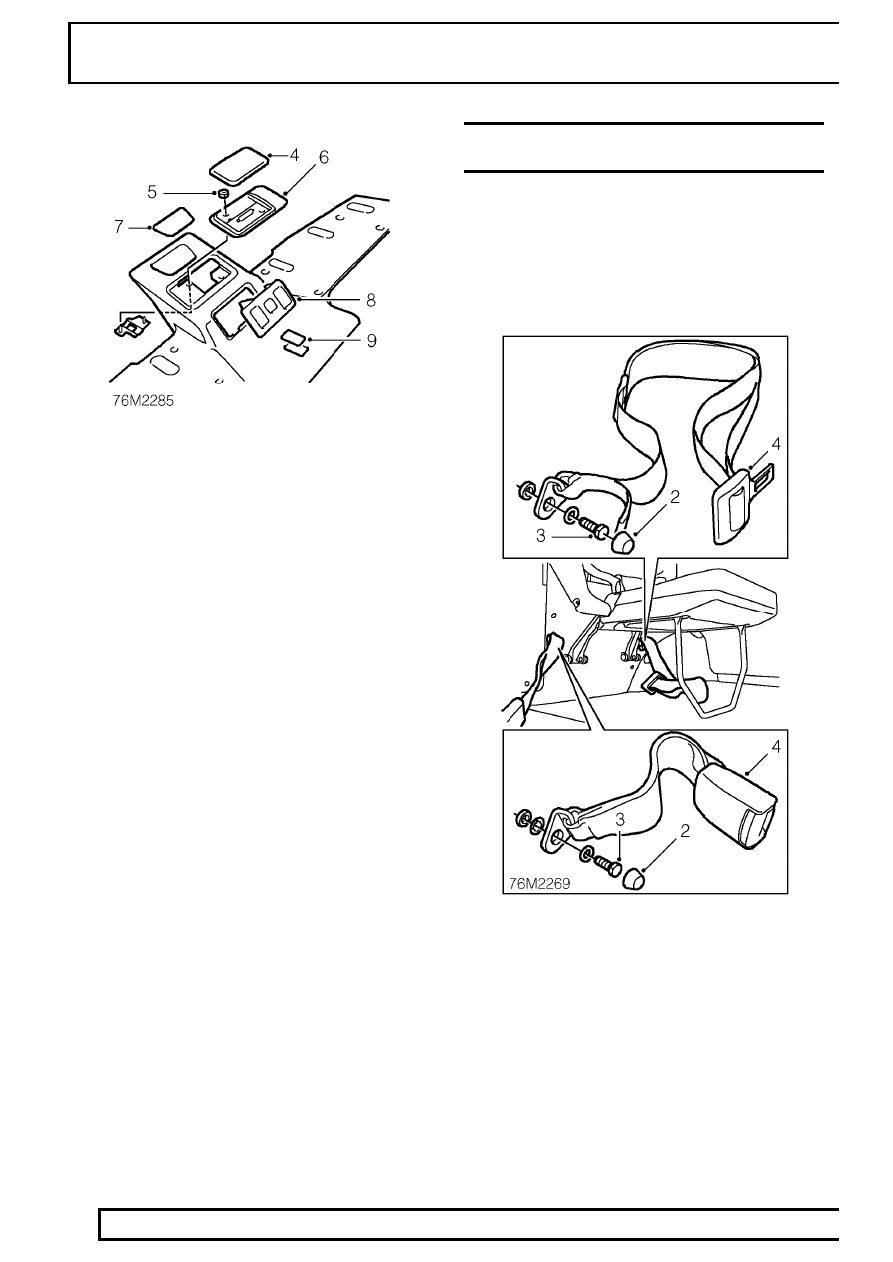

Dismantle

4. Remove interior lamp lens.
5. Remove 2 nuts securing lamp to stowage panel.
6. Remove lamp.
7. Remove alarm volumetric sensor/blanking plate.
8. Remove electric sun roof switch pack.
9. Remove electric sun roof manual opening plug.

Rebuild

10. Fit electric sun roof manual opening plug to

panel.

11. Fit alarm volumetric sensor.
12. Fit electric sun roof switch pack to panel.
13. Fit interior lamp to panel and secure with nuts.
14. Fit interior lamp lens.

Refit

15. Position stowage panel assembly and connect

Lucar and multiplugs.

16. Align panel to headlining and secure with

screws.

REAR FOLD DOWN SEAT BELTS - LH WITH REAR
AIR CONDITIONING FITTED

Service repair no - 76.73.28/20

Remove

1. Locate the seat in the down position, remove the

seat belt strap and buckle from their stowed
positions.

2. Remove seat belt strap and buckle retaining bolt

covers.

3. Remove bolts securing strap and buckle.
4. Remove seat belts and collect spacers.

Refit

5. Fit spacers to seat belt retaining bolts, position to

fixings and tighten to

32 Nm (24 lbf ft) .

6. Fit seat belt retaining bolt covers.
7. Secure seat belt strap and buckle to their stowed

positions and position seat in the up position.

CHASSIS AND BODY

69

REPAIR

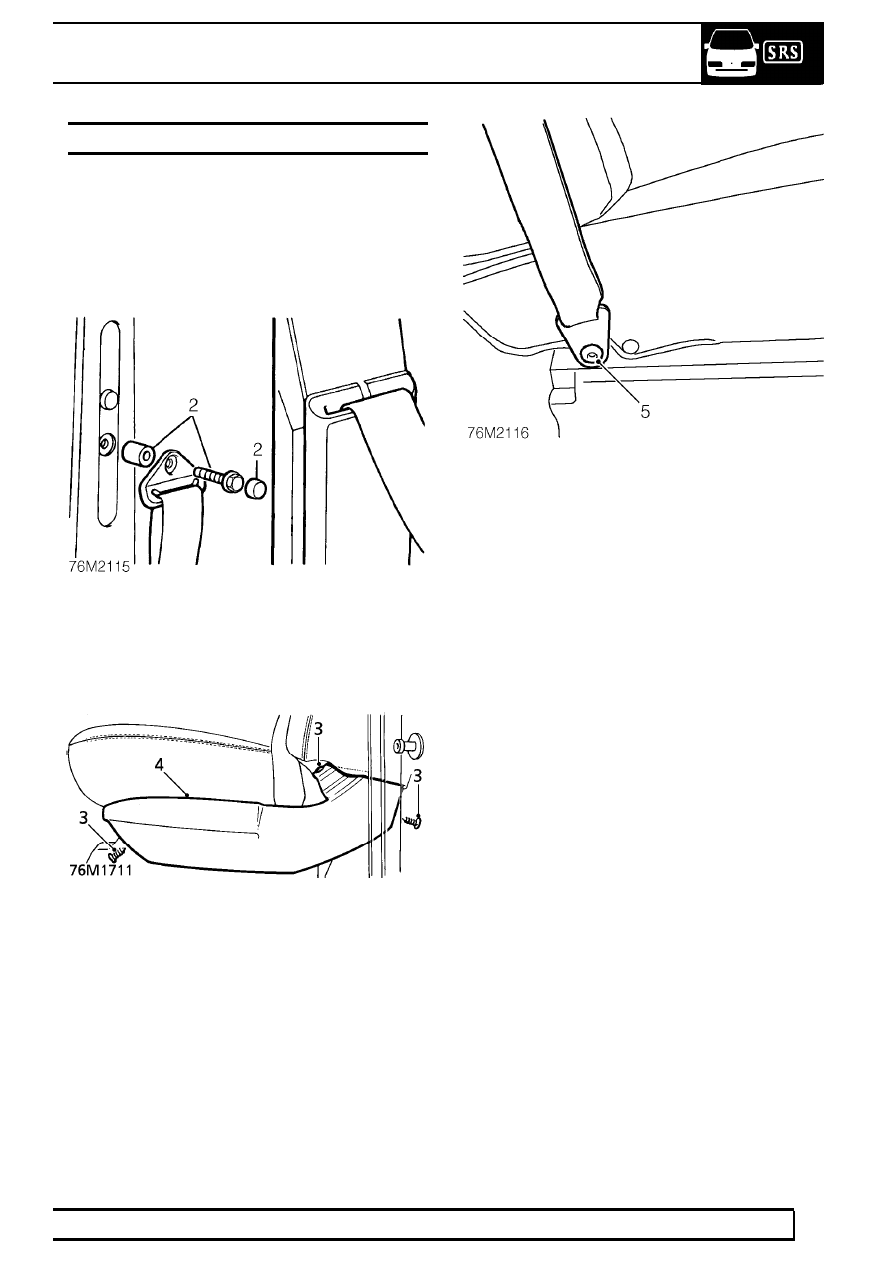

FRONT SEAT BELTS - 5 DOOR (96 MODELS)

Service repair no - 76.73.10

Remove

1. Move the seat to gain access to the seat belt

mountings.

2. Remove the cover and securing bolt to release

the upper mounting and spacer from the ’B’ post
adjustable mounting.

3. Electric seats only: Release fixings securing

the seat side valance.

4. Remove the side valance.

5. Remove the Torx bolt securing the lower

mounting to the seat.

6. Detach the door seals from the ’B’ post

sufficiently to allow removal of the lower trim
panel from the post.

7. Release the seat belt from the split section at the

top of the trim panel and withdraw the panel.
