82

AIR CONDITIONING

6

REPAIR

CONDENSER

Service repair no - 82.15.07

Remove

1. Disconnect battery negative lead.

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant. Plug all exposed

connections immediately.

2. Recover refrigerant from system.

See

Adjustment, Refrigerant Recovery Recycling
Recharging

3. Remove front grille panel.
4. Remove battery.

See ELECTRICAL, Repair,

Battery

5. Remove radiator and oil coolers assembly.

See

COOLING SYSTEM, Repair, Radiator

6. Disconnect high and low pressure pipes at

condenser unions.

7. Discard ’O’ ring seal from each union.

8. Remove 2 bolts securing condenser to body.
9. Pull condenser into radiator area.

10. Disconnect multiplug from each fan lead.
11. Remove condenser assembly.

Do not carry out

further dismantling if component is removed
for access only. Blank off inlet and outlet ports.

AIR CONDITIONING

7

REPAIR

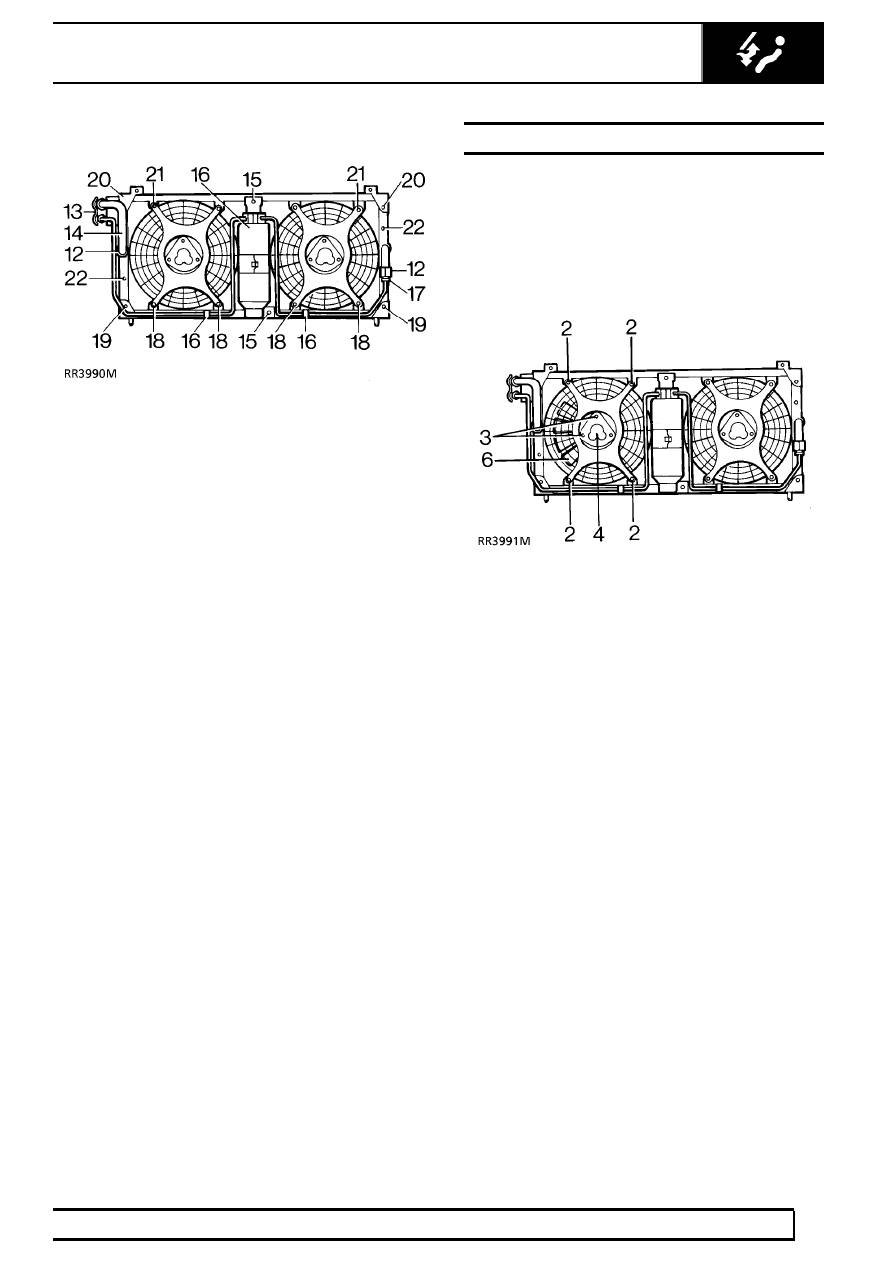

12. Disconnect receiver/drier pipes at condenser

unions.

13. Remove retaining bracket from side pipe.
14. Remove LH pipe from condenser and discard ’O’

ring.

15. Remove 2 screws securing receiver/drier

bracket.

16. Release pipes from lower clips and remove

receiver/drier assembly.

17. Remove ’O’ ring from RH pipe
18. Remove 2 screws securing lower end of each

fan motor.

19. Remove 2 bolts and remove condenser lower

mounting bracket.

20. Remove 2 bolts and securing condenser upper

mounting bracket.

21. Remove upper mounting bracket and fan motor

assembly.

22. Remove 2 screws securing each side mounting

bracket and remove the brackets.

23. Transfer parts removed to new condenser.
24. Add 40 ml of refrigerant oil to new compressor to

compensate for oil loss.

Refit

25. Reverse removal procedure. 3 to 11.
26. Evacuate and recharge air conditioning system.

See Adjustment, Refrigerant Recovery
Recycling Recharging

27. Carry out leak test on disturbed joints.

See

Adjustment, Leak Test System

28. Check air conditioning operation by carrying out

a System Test.

See Adjustment, System Test

CONDENSER FANS AND MOTORS

Service repair no - 82.15.01 - Motor
Service repair no - 82.15.03 - Fan

Remove

1. Remove condenser assembly.

See Condenser

2. Remove 4 bolts securing fan cowl to condenser.
3. Remove 3 bolts securing fan motor to cowl.
4. Remove fan motor assembly.
5. Remove 3 screws securing fan blades to motor.
6. Remove fan blades.

Refit

7. Reverse removal procedure. Ensuring that wiring

is clipped and no fouling of fan blade can occur.

82

AIR CONDITIONING

8

REPAIR

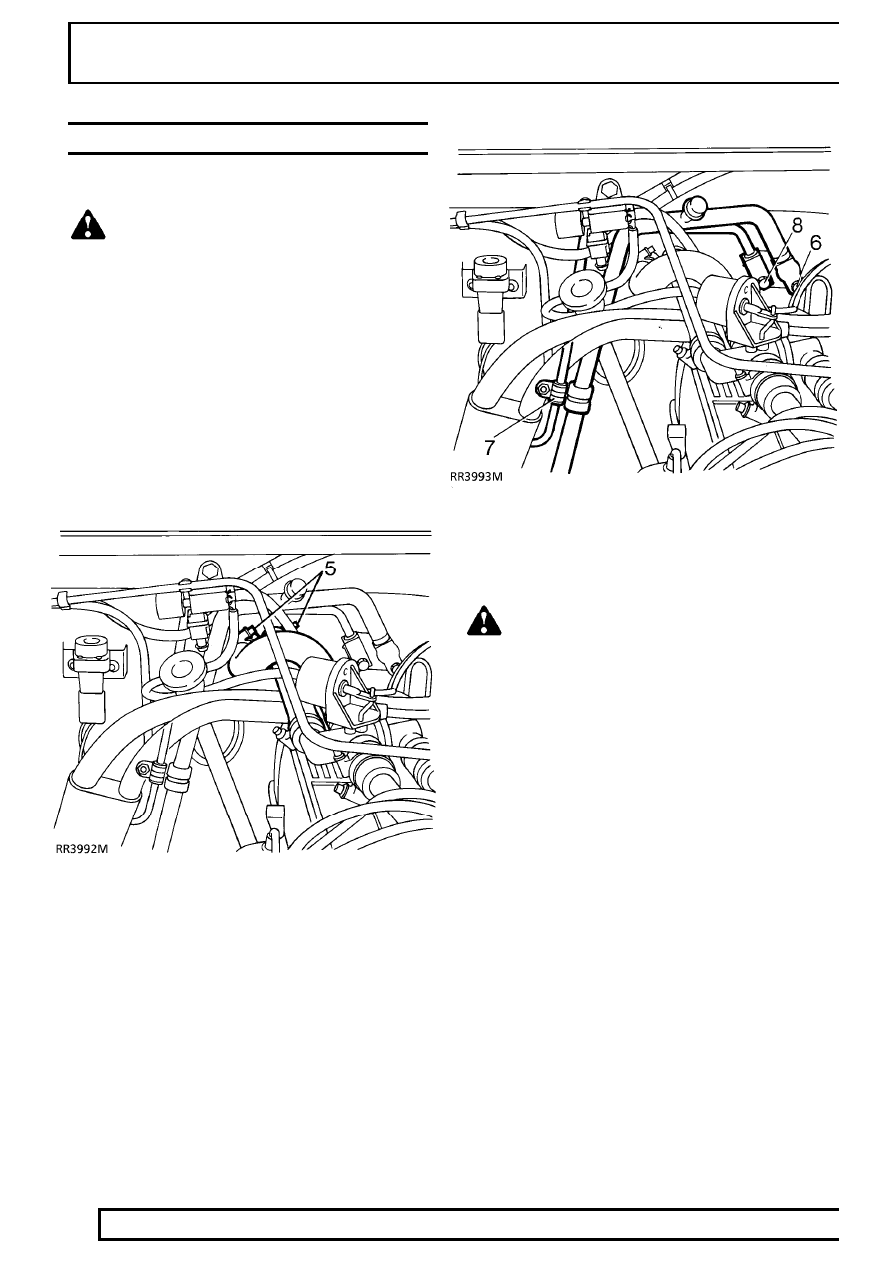

HEATER AND COOLER UNIT

Service repair no - 86.25.21

WARNING: All work involving the service
and maintenance of air conditioning
requires special equipment, knowledge,

experience and a full awareness and adherence to
safety precautions.

Remove

1. Disconnect battery negative lead.
2. Drain engine coolant.

See COOLING SYSTEM,

Adjustment, Coolant

3. Recover refrigerant from air conditioning system.

See Adjustment, Refrigerant Recovery
Recycling Recharging

4. Remove fascia panel assembly.

See CHASSIS

AND BODY, Repair, Dash Panel Assembly

5. Release clips and disconnect coolant hoses

from heater pipes.

6. Remove securing bolt and disconnect low

pressure pipe from evaporator.

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant. Plug all exposed

connections immediately.

7. Release ’P’ clip retaining high and low pressure

pipes.

8. Remove securing bolt and disconnect high

pressure pipe from evaporator.

9. Discard ’O’ ring seals.

AIR CONDITIONING

9

REPAIR

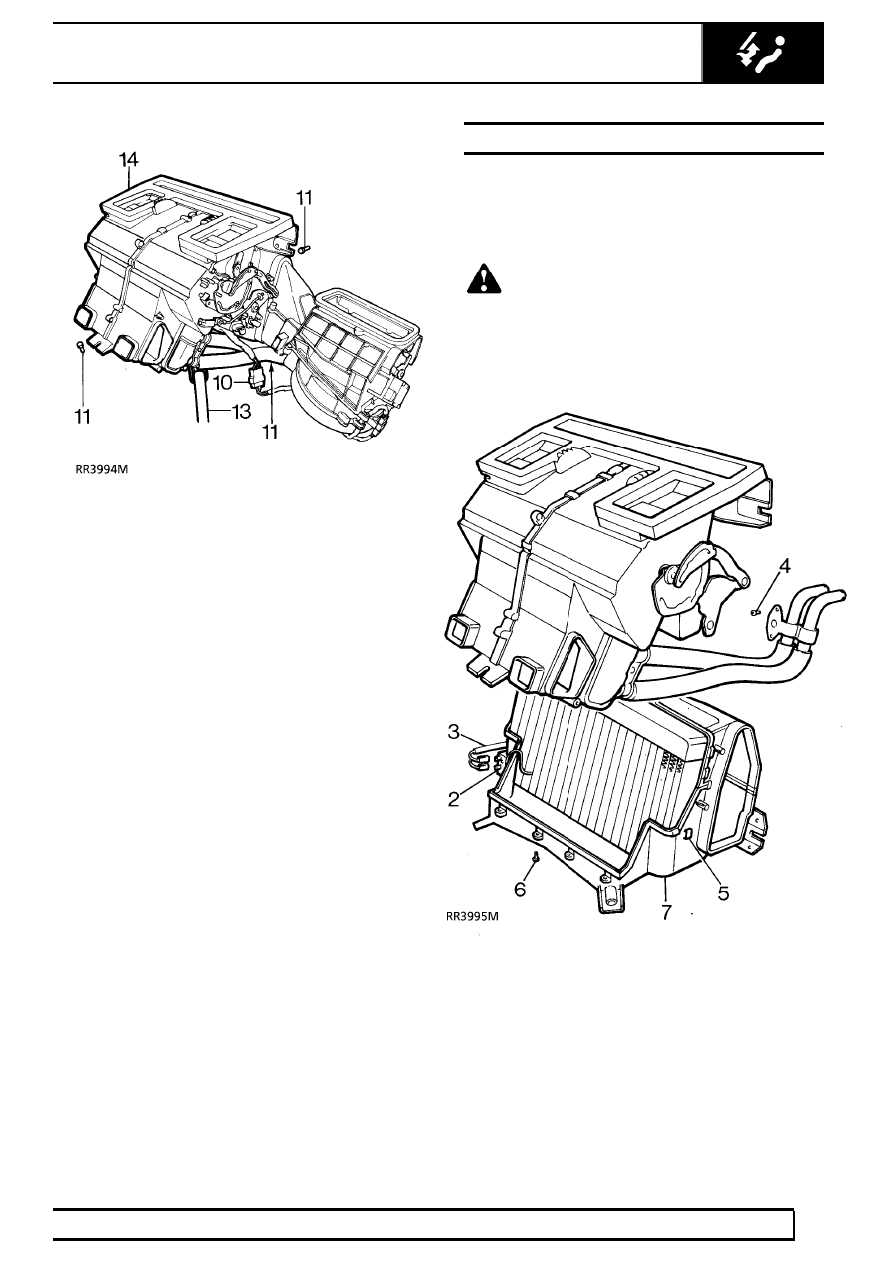

10. Disconnect multiplug connecting heater to

blower unit, remove 3 screws and remove
blower unit.

11. Remove 5 screws securing casing to bulkhead

and tunnel.

12. Remove 2 securing bolts and remove centre

console front mounting bracket.

13. Disconnect 2 drain tubes..
14. Ease heater and cooler unit from its location and

remove from vehicle.

Refit

15. Ease heater and cooler unit into position.
16. Fit retaining bolts finger tight. Tighten in

sequence, centre and top bolts and then the
bottom bolt.

17. Reverse removal procedure.
18. Use new ’O’ rings and lubricate with refrigerant

oil.

19. Evacuate and recharge system.

See

Adjustment, Refrigerant Recovery Recycling
Recharging

20. Leak test any disturbed joints.

See Adjustment,

Leak Test System

21. Perform a functional check.

EVAPORATOR AND EXPANSION VALVE

Service repair no - 86.25.20 - Evaporator
Service repair no - 86.25.01 - Expansion valve

Remove

WARNING: Wear eye and hand protection
when disconnecting components
containing refrigerant. Plug all exposed

connections immediately.

1. Remove heater and cooler unit.

See Heater

and Cooler Unit
