TRANSFER GEARBOX

1

SPECIFICATIONS, TORQUE

TORQUE VALUES

NOTE: Torque wrenches should be regularly checked for accuracy to ensure that all fixings are
tightened to the correct torque.

Nm

LT230T Transfer gearbox
Pinch bolt - operating arm to crank arm

9

......................................................

End cover gear change housing

9

.................................................................

Bottom cover to transfer case

25

....................................................................

Front output housing to transfer case

25

........................................................

Cross shaft housing to front output housing

25

...............................................

Gear change housing

25

.................................................................................

Pivot shaft to link arm

25

.................................................................................

Connecting rod to adjustable clevis

25

...........................................................

Anti-rotation plate intermediate shaft

25

.........................................................

Front output housing cover

25

........................................................................

Pivot bracket to extension housing

25

............................................................

Finger housing to front output housing

25

......................................................

Bearing housing to transfer case

25

...............................................................

Brake drum to coupling flange

25

...................................................................

Bearing housing cover to transfer gearbox

45

................................................

Rear output speedometer housing to transfer gearbox

45

..............................

Selector finger to cross shaft high/low

25

.......................................................

Selector fork, high/low to shaft

25

...................................................................

Transmission brake to speedometer housing

72

............................................

Gate plate to grommet plate

9

.......................................................................

Gearbox to transfer case

45

...........................................................................

Oil drain plug

30

..............................................................................................

Oil filler/level plug

30

.......................................................................................

Differential case (front to rear)

60

...................................................................

Output flanges

162

...........................................................................................

Differential case rear stake nut

72

..................................................................

Transfer breather

15

.......................................................................................

Transfer box front drive flange to drive shaft

45

..............................................

Transfer box rear drive flange to drive shaft

45

..............................................

Transfer gearbox mounting brackets to chassis

30

........................................

Mounting brackets to transfer gearbox

55

......................................................

Mounting rubbers to mounting brackets

21

.....................................................

Shiftlock
Shiftlock screws

9

..........................................................................................

Neutral switch

25

............................................................................................

41

TRANSFER GEARBOX

2

SPECIFICATIONS, TORQUE

LT230T TRANSFER GEARBOX DATA

High range gear end - float

0,05 to 0,15 mm

..............................................

Front differential bearing pre - load

0.56 to 1.69 Nm

..................................

Input gear bearing pre - load

0.56 to 2.25 Nm

............................................

Intermediate shaft bearing pre - load

0.56 to 1.69 Nm

...............................

JOINT SEALANT

Joint faces use

BLS. 22SE03 TYPE 2

.................................................................

Shiftlock solenoid cover

HYLOSIL RTV

...................................................

Neutral switch

HYLOMAR

...................................................................

TRANSFER GEARBOX

1

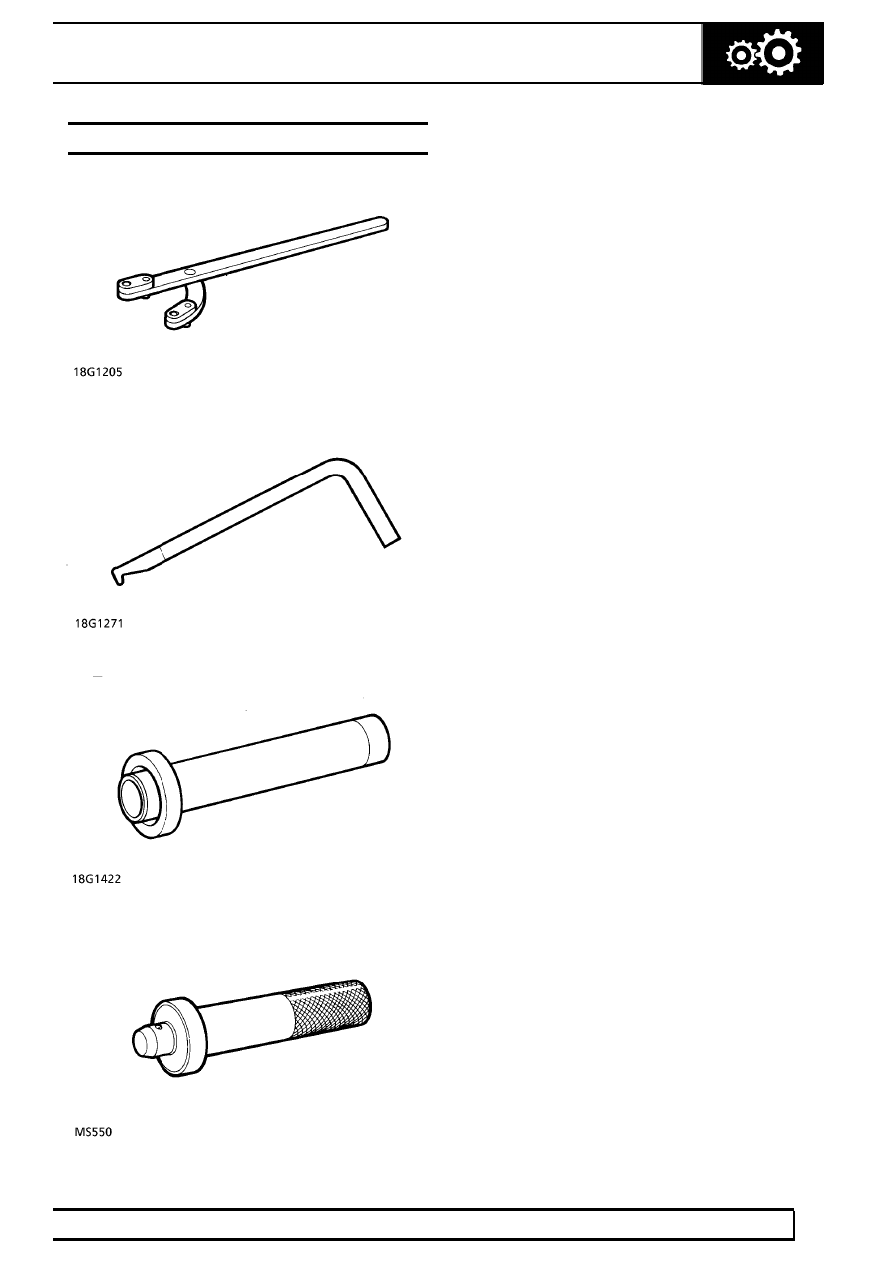

SERVICE TOOLS

LT230T TRANSFER GEARBOX

LRT-51-003

Drive flange wrench

18G 1205

18G 1271

Oil seal remover

18G 1271

LRT-37-014

Mainshaft rear oil seal replacer

18G 1422

LRT-99-003

Oil seal replacer handle

MS 550 or 18G 134

ZF

1

DESCRIPTION AND OPERATION

DESCRIPTION

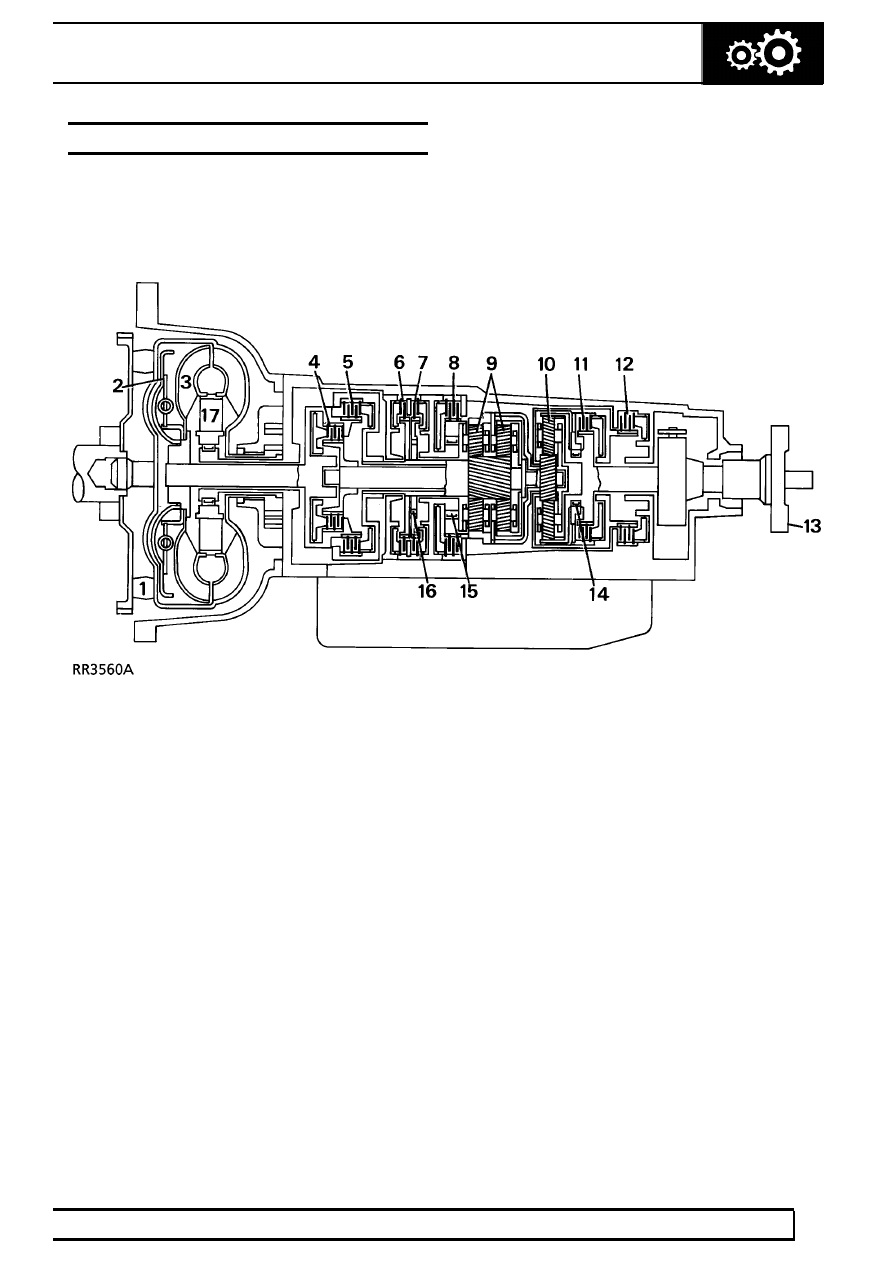

The automatic transmission is specially tailored version of the ZF4 HP22, used by many manufacturer’s of high
performance vehicles.

A three element torque converter delivers the power to a four speed epicyclic transmission. First, second and third
gears are reduction ratios but fourth is an overdrive gear for high speed cruising. A direct drive clutch, integral with
the torque converter operates to engage fourth gear.

The gear selector has seven positions as follows:

P = Park provides a mechanical lock on the output shaft.
R = Reverse gear.
N = Neutral.
D = Provides a 1st gear start and automatic shifts 1-2-3-4-3-2-1.
3 = Provides a 1st gear start and automatic shifts 1-2-3-2-1.
2 = Provides a 1st gear start and automatic shifts 1-2-1 or 3-2-1.
1 = Provides a 1st gear start with no up shifts, or 3-2-1.

All automatic shifts are automatically controlled by the valve block and an hydraulic governor driven by the output
shaft.
