REAR AXLE AND FINAL DRIVE

5

REPAIR

Refit

7. Ensure mating faces are clean and apply a bead

of RTV sealant to axle case flange.

8. Support differential unit and position on axle

casing.

9. Secure with lock nuts and tighten to

40 Nm,

30lbf/ft.

10. Align marks on flanges and secure propeller

shaft to differential. Tighten bolts to

48 Nm, 35

lbf/ft.

11. Refit half shafts.

See Rear hub assembly

12. Refill axle oil with approved lubricant.

See

LUBRICANTS, FLUIDS AND CAPACITIES,
Information, recommended lubricants and
fluids

REAR AXLE AND FINAL DRIVE

1

OVERHAUL

REAR HUB ASSEMBLY

Service repair no - 64.15.14.

REAR HUB COMPONENTS

1. Nut - sensor ring
2. Axle shaft.
3. Axle shaft joint washer.
4. Axle shaft retaining bolt - 5 off.
5. Lock nut.
6. Lock washer.
7. Hub adjusting nut.
8. Spacing washer.

9. Outer bearing.

10. Hub.
11. Inner bearing.
12. Grease seal.
13. Brake disc.
14. Disc retaining bolt - 5 off.
15. Sensor ring - engine management

51

REAR AXLE AND FINAL DRIVE

2

OVERHAUL

Remove

1. Remove rear hub.

See Repair, rear hub

assembly

2. Remove outer bearing.
3. Mark, for reassembly, position of hub to brake

disc.

4. Remove 5 bolts and separate hub from brake

disc.

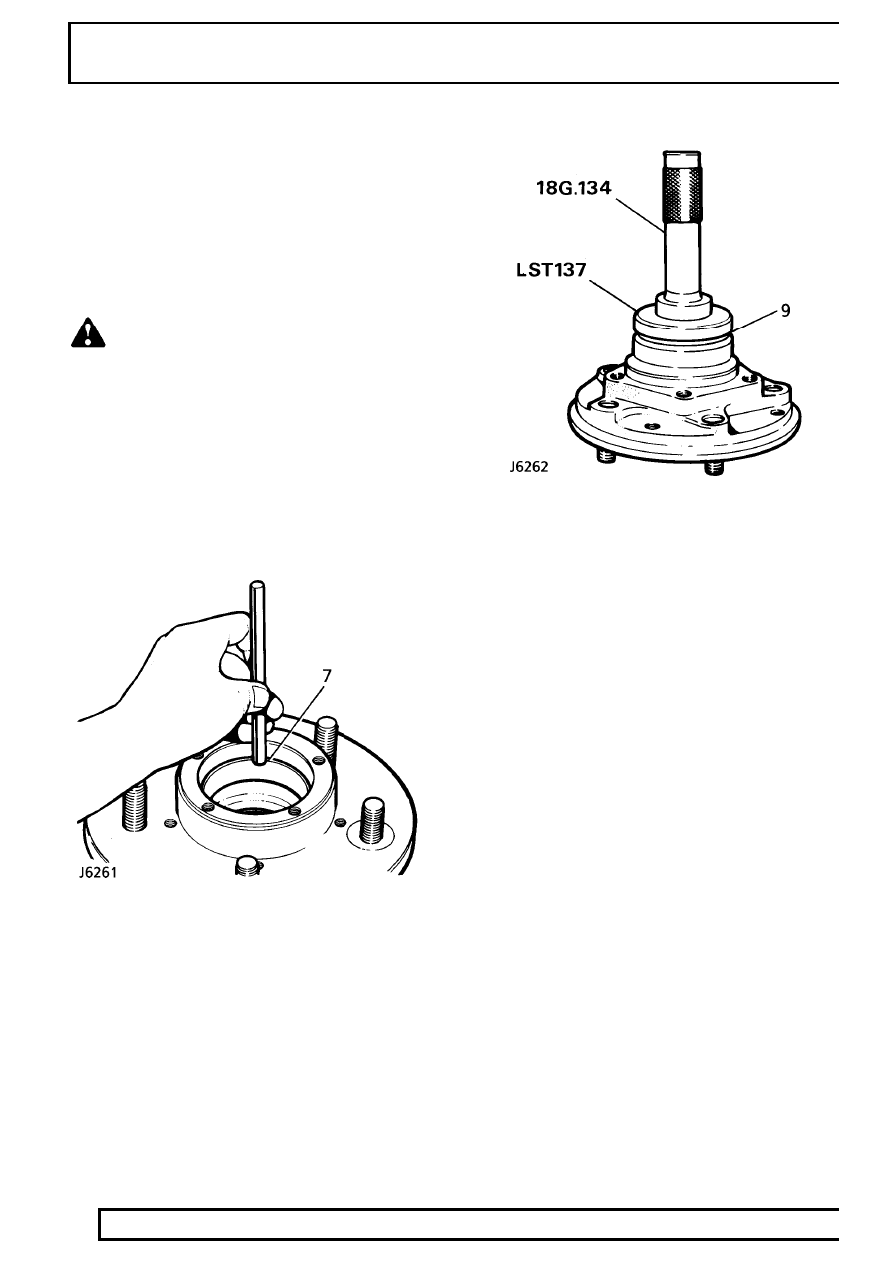

WARNING: A maximum of two road wheel
retaining studs can be renewed. Should
more studs be unserviceable fit new hub

with studs.

5. Remove grease seal and inner bearing from

hub.

6. Remove inner and outer bearing tracks.

Refit

7. Clean hub and fit inner and outer bearing tracks.

8. Pack hub inner bearing with grease and fit to

hub.

9. With lip side leading fit a new seal flush with rear

face of hub. Using service tool LRT-54-003seal
replacer and drift. Apply grease between seal
lips.

10. Assemble brake disc to the hub, line up

reassembly marks. Applying Loctite 270, fit and
tighten retaining bolts to

73 Nm, 55 lbf/ft.

11. Pack hub outer bearing with grease and fit to

hub.

12. Fit rear hub assembly.

See Repair, Rear Hub

Assembly

REAR AXLE AND FINAL DRIVE

3

OVERHAUL

REAR STUB AXLE

Service repair no - 64.15.22.

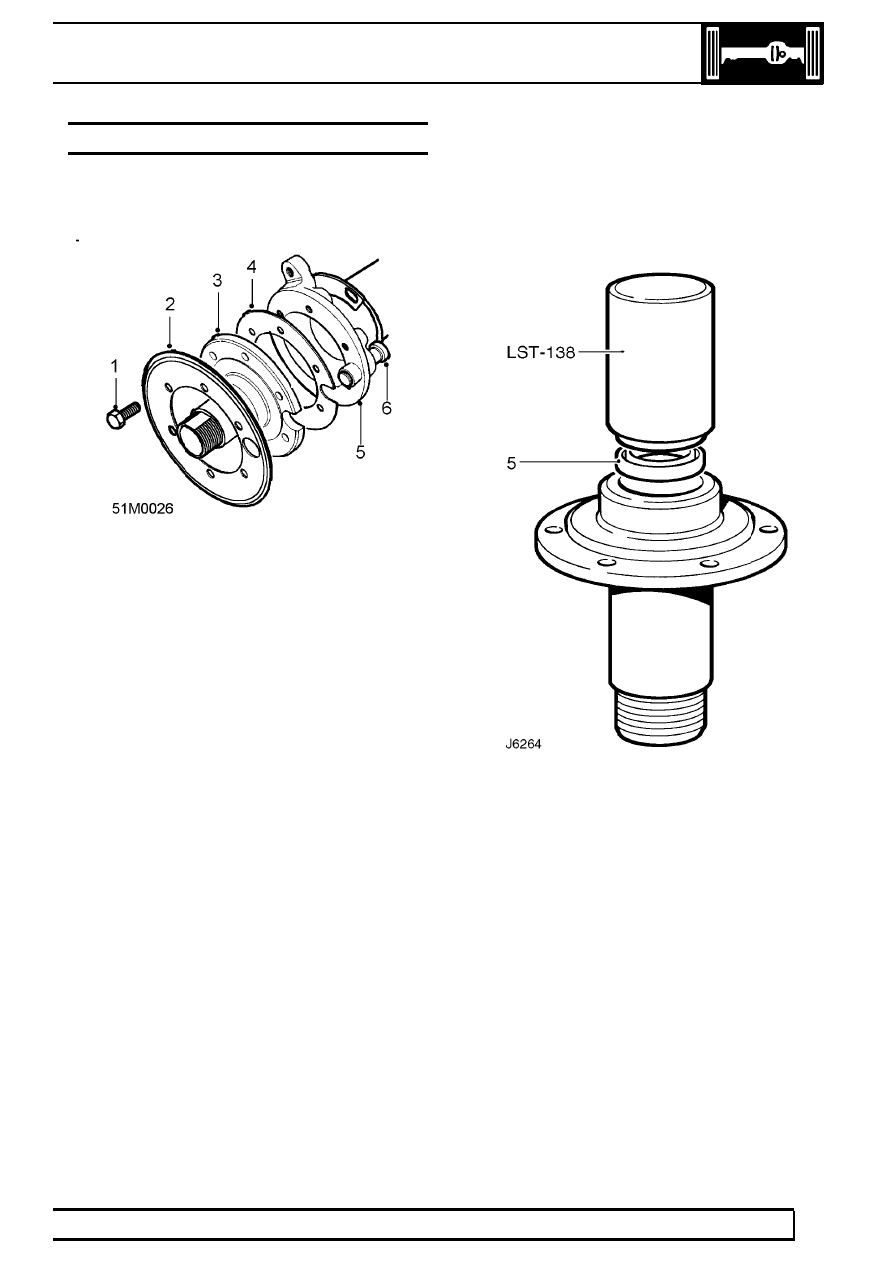

STUB AXLE COMPONENTS

1. Stub axle to axle casing bolt
2. Mudshield
3. Stub axle
4. Stub axle joint washer
5. Axle casing
6. Wheel speed sensor

Overhaul

1. Remove hub assembly.

See Repair, Rear Hub

Assembly

2. Remove 6 bolts securing stub axle to axle

casing.

3. Remove mudshield.
4. Remove stub axle and joint washer.

Renew rear stub axle oil seal

5. Remove and discard oil seal. Lubricate seal and

lip with EP90 oil. Using special tool
LRT-51-004(LST.138) fit new oil seal lipside
trailing so that seal is flush with rear face of stub
axle.

Refit

6. Fit new joint washer, stub axle and mudshield

bolts. Tighten bolts to

65 Nm, 50 lbf/ft .

7. Refit hub assembly

See Repair, Rear Hub

Assembly
