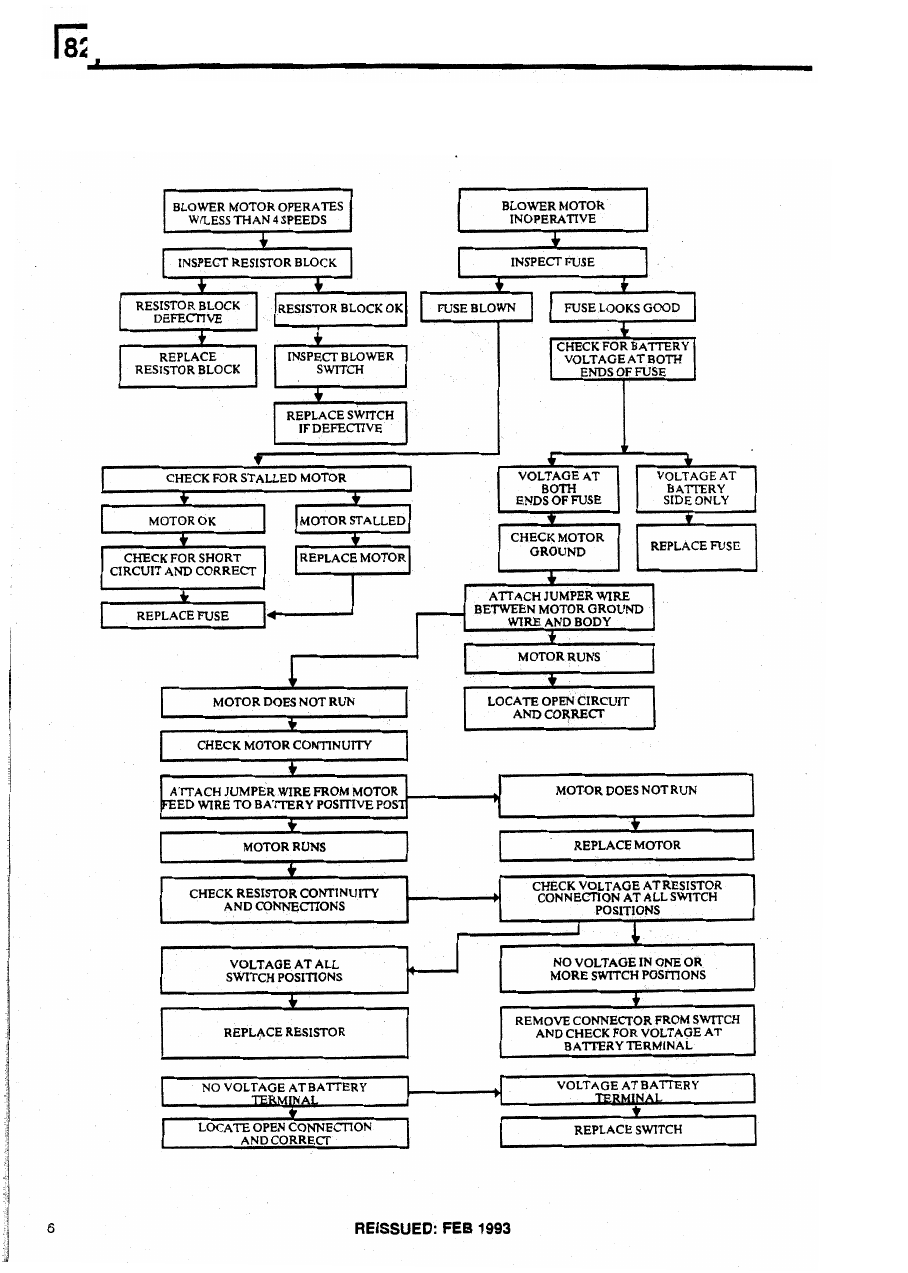

AIR  CONDITIONING BLOWER MOTOR AND CONTROL SYSTEM DIAGNOSIS

AIR

CONDITIONING

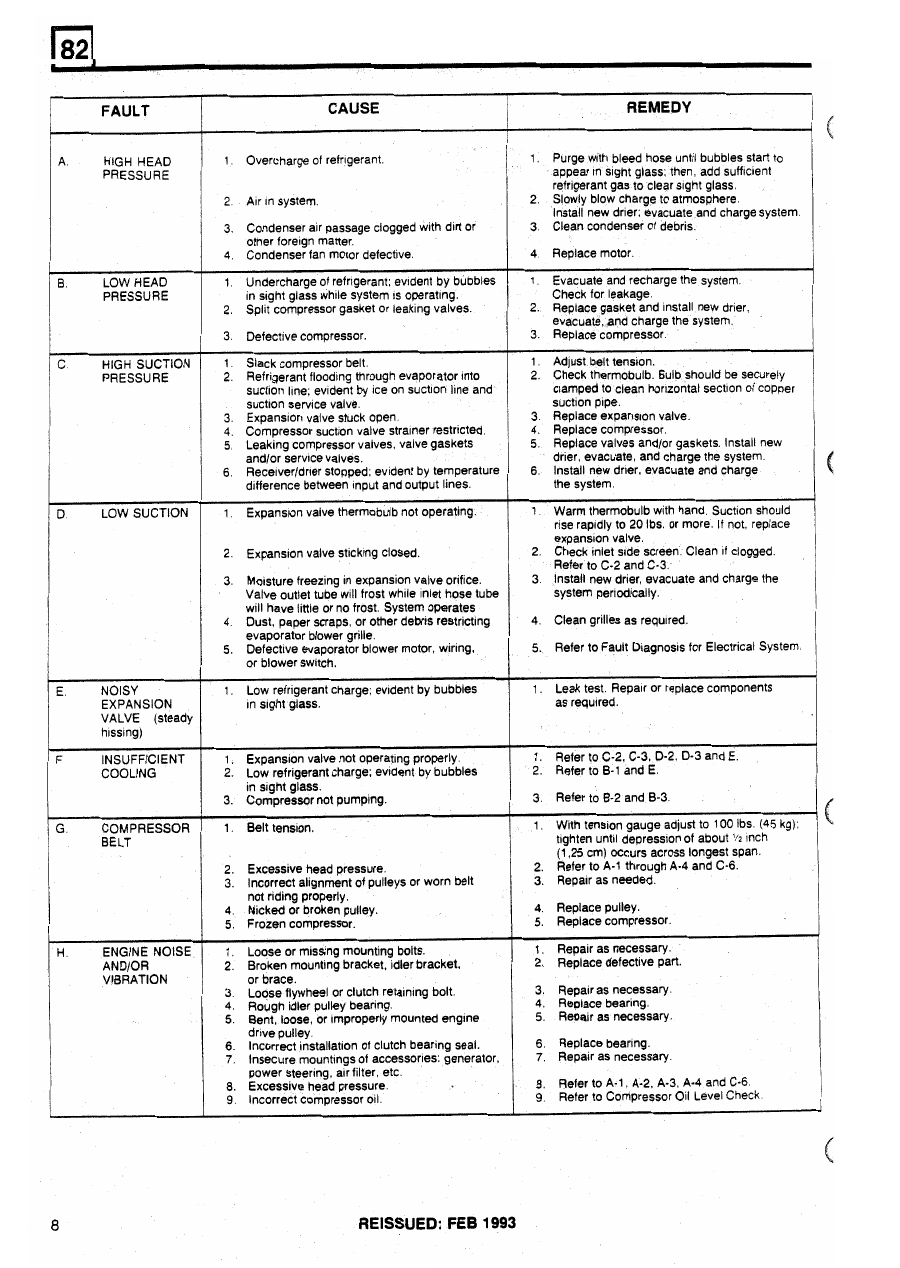

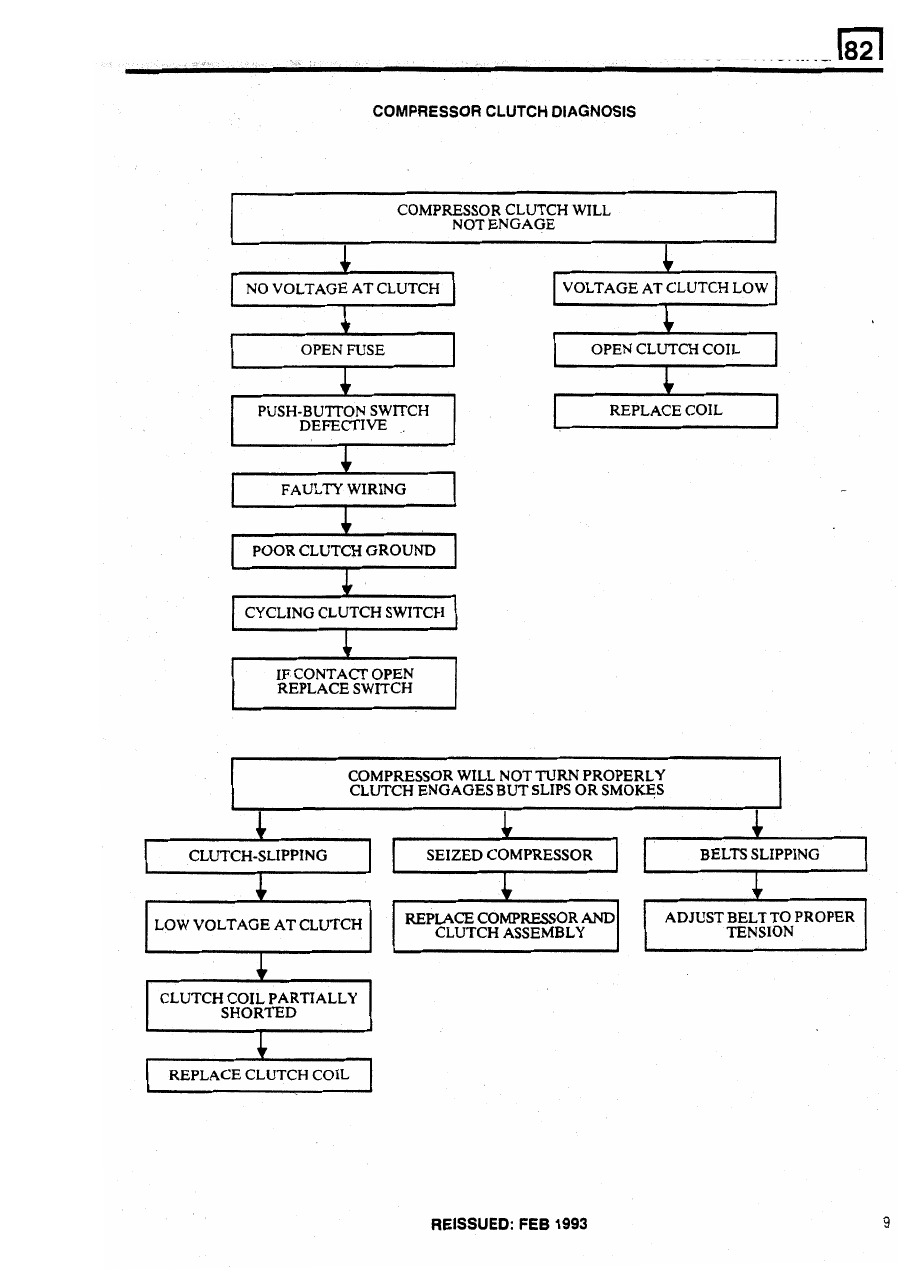

Refrigeration System Fault Diagnosis

For  any  refrigeration  system  to  function  properly  all

components must be in good working  order. The  unit
cooling  cycle  and  the  relationship  between  air
discharge temperature and  ambient  temperature and

pressures  at  the  compressor  can  help  to

determine proper operation of  the system.
The  length  of  any  cooling  cycle  is  determined  by
such  factors  as  ambient  temperature  and  humidity,

thermostat  settng,

compressor  speed

and

air

leakage into the cooled area,  etc.  With  these  factors

constant,  any  sudden  incr ease  in  the  length  of  the
cooling  cycle  would  be  indicative  of  abnormal
operation  of  the  air  conditioner.
The  low  and  high  side  pressures at the compressor
will  vary  with  changing

ambient  temperature,

humidity,  cab  temperature

and

altitude.

The  following  conditions  should  be  checked  after
operating the system for  several minutes:

1.

All  high side  lines and  components should be
warm to the touch.

2.

All  low

side lines should be cool to the touch.

3.

Inlet

and

outlet

temperatures

at

the

receiver/drier

should

be

at

the

same

temperature  (warm).  Any  very  noticeable
temperature  difference  indicates  a  blocked
receiver/drier.

4.  Heavy frost on the inlet to the expansion valve

may  indicate a  defective  valve  or  moisture

in

the system.

5.

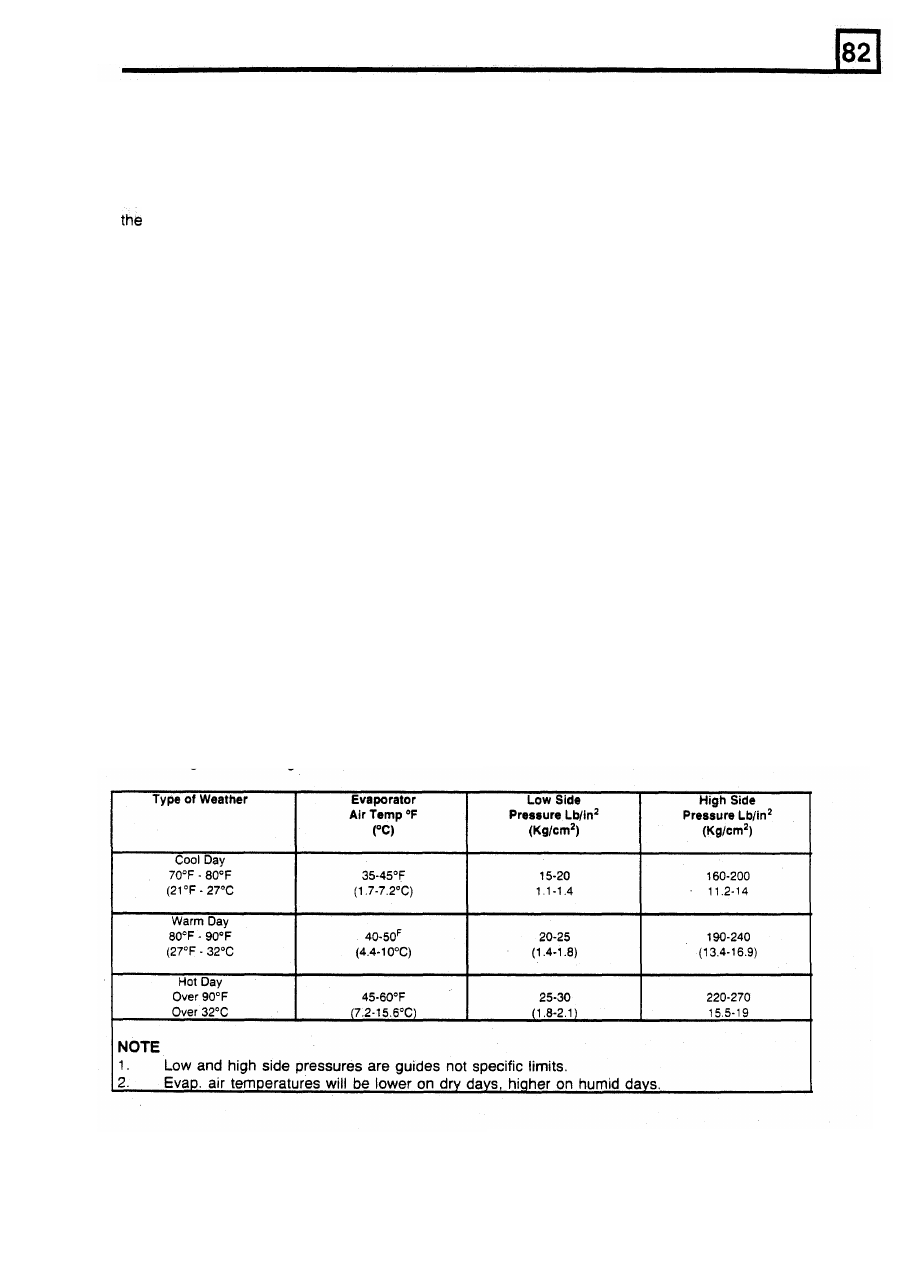

With  ambient  humidity  between  30%  and
60%,  compressor  pressures  and  evaporator
air  discharge  temperature  should  fall  within
the general limits given

in

the table below.

REISSUED: FEB

1993

7
