Defender (1993+). Manual - part 42

LT77S MANUAL GEARBOX

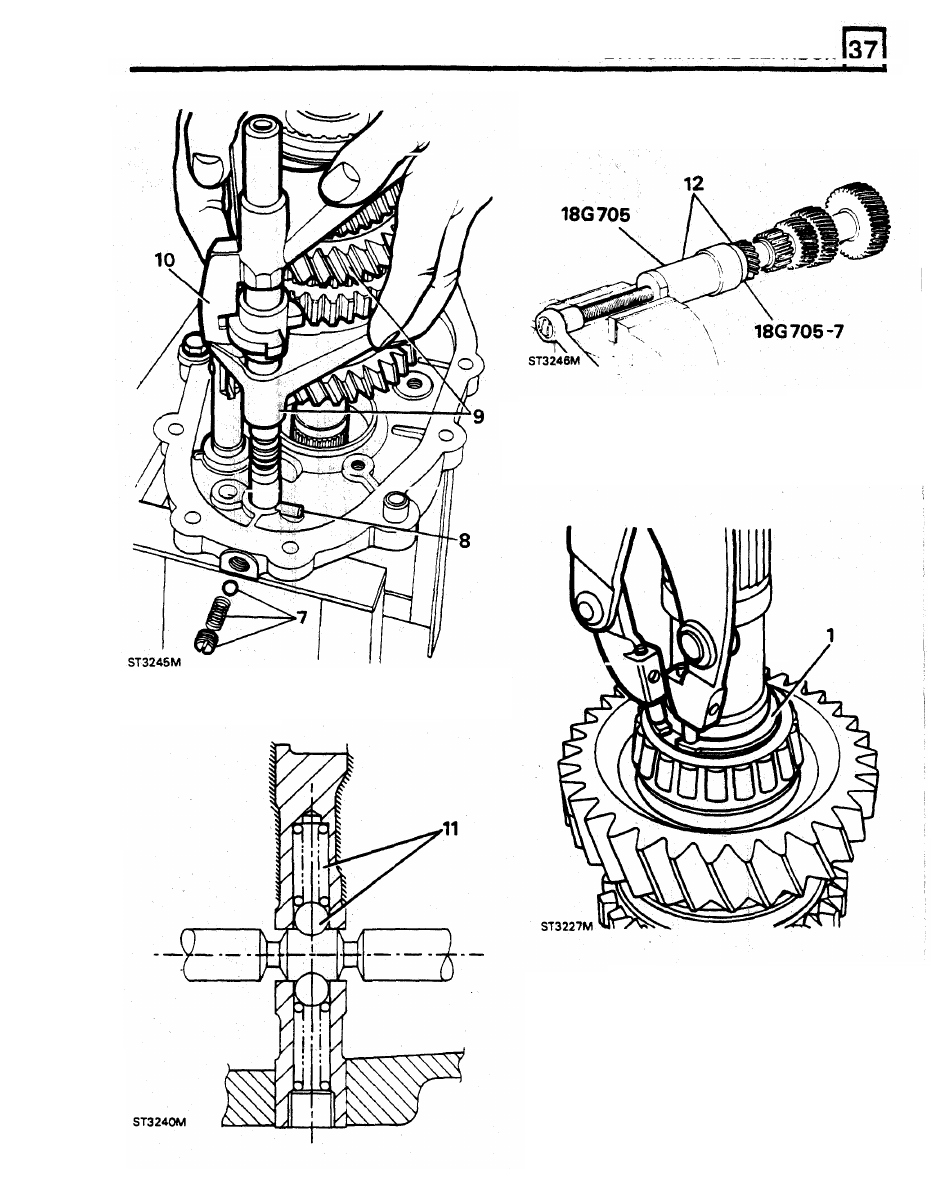

12.  Using  extractor  tool  18G  705  and  collets  18G

705-7,  withdraw  layshaft  bearings.

DISMANTLE MAINSHAFT

1.  Remove  circlip  retaining  first  gear  assembly.

11.  Collect  inboard  detent  ball  and  spring  from

centre  plate.

2.  Remove  taper  bearing,  bush,  needle  bearing,

first  gear  spacer,  cone,  inner  and  outer  baulk
rings.

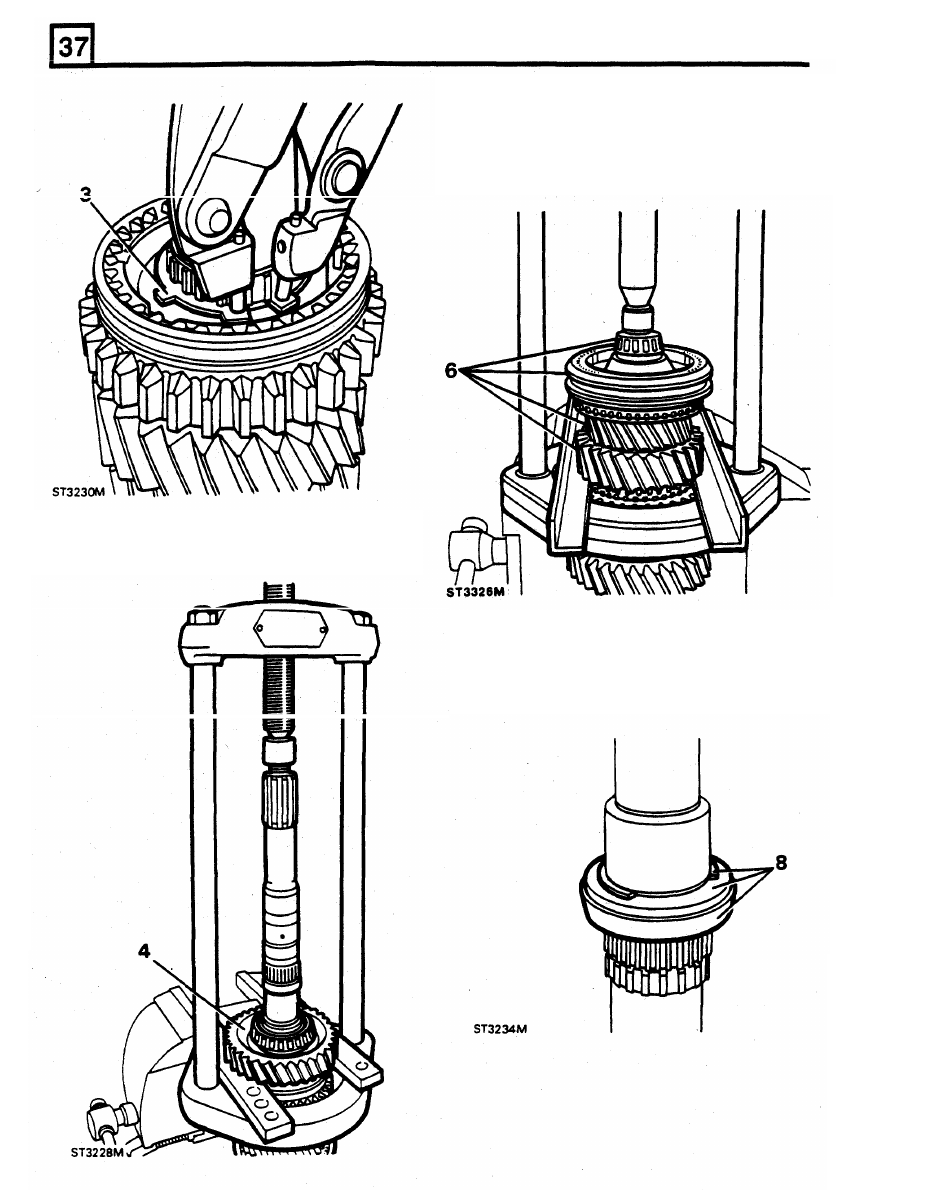

3.

Remove  circlip  to  release  first  and  second

gear  synchromesh  assembly.

LT77S

MANUAL GEARBOX

5.

Remove first  and  second  synchromesh  baulk

rings.

6.

Using

MS

47

and  support  bars  under  second

gear,  press

off  pilot  bearing,  third,  fourth

synchromesh second and third gear  assembly.

4.

With

MS

47

press  first  gear  assembly

from

mainshaft.

7.

Remove  washer,  third,  fourth  synchromesh,

third gear  baulk ring, split  needle rollers, bush,
needle bearing and second gear.

8.  Remove snap  ring,  spacer,  second  gear  cone

and circlip.

LT77S

MANUAL

GEARBOX

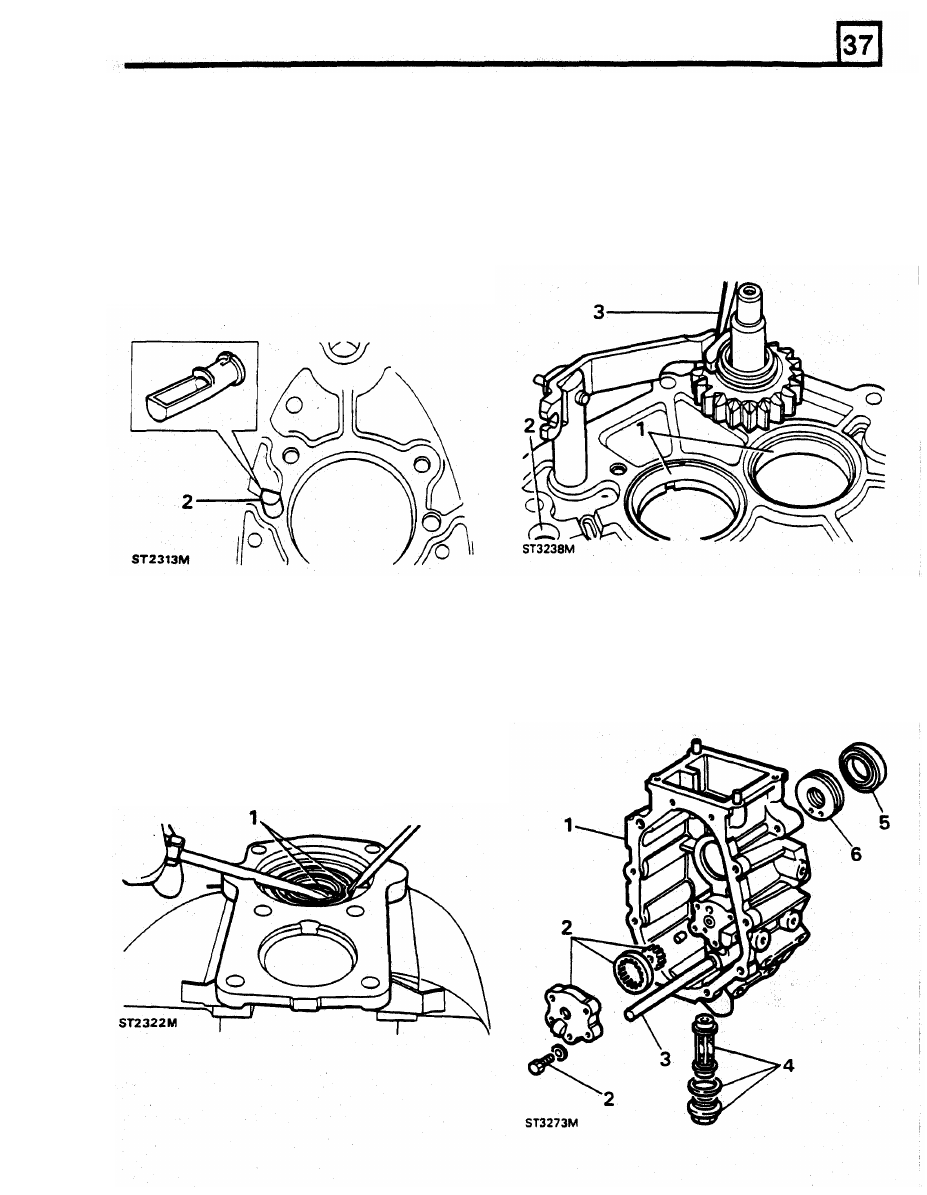

GEARBOX CASINGS AND OIL PUMP

Degrease  and  clean  all  components  and  discard
gaskets and seals.

Gearbox  casing

1.

Remove  mainshaft  and  layshaft  bearing

tracks.

2.  Remove plastic scoop from inside the casing.

Centre  plate

1.

Remove bearing tracks.

2.  Inspect  for  damage  and  selector  rail  bore  for

wear.

3.

Temporally

fit

reverse  shaft  gear  and  lever

and  check  clearance  between  slipper  and
lever does not exceed

0,20

mm

(0.008

in).

Extension

case

3.

Inspect case for  damage, cracks  and stripped

threads.

1.

Examine for  damage

to

threads and machined

4.

Fit

a  new  scoop  with  scoop  side  towards top

of  casing.

2.  Remove  oil  pump  cover,  inspect  gears  and

faces.

housing and renew

if

required.

Front

cover

1.

Remove oil  seal  from  cover.

Do  not

fit

a new

seal at  this stage

LT77S

MANUAL

GEARBOX

3.  Check  oil  pick  up  pipe for  obstruction  but  do

not remove.

4.  Remove  drain  plug  assembly.  Clean  and

renew filter and washers

if

necessary.

5.

Renew oil seal.

6.

Renew Ferrobestos bush.

WARNING:  This  bush  contains  asbestos.

Do

not

attempt to clean it. Poisonous substances.

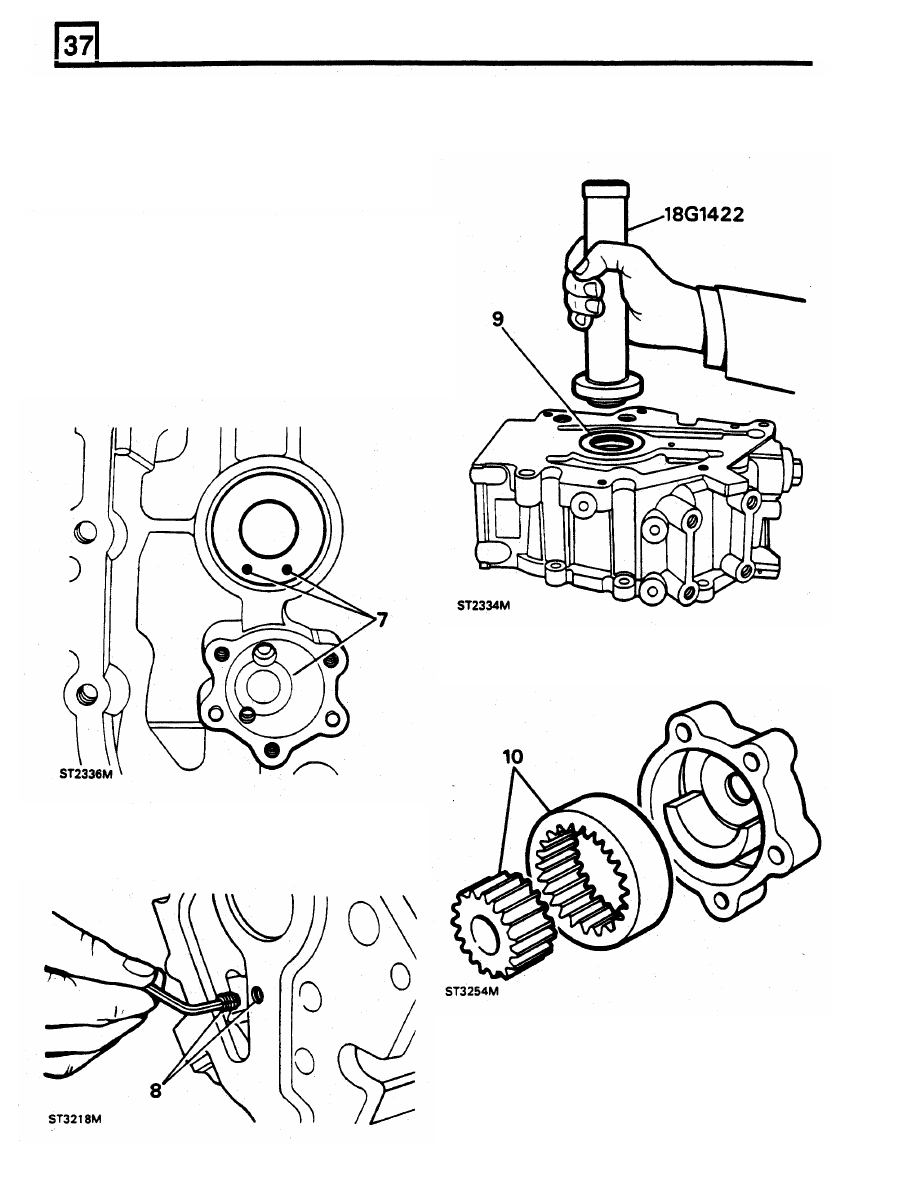

7.

Fit  new  bush with  drain  holes towards  bottom

of

casing.

CAUTION:

If

drain  holes  are  not  positioned

correctly  oil  may  build  up  behind

oil  seal  and

cause a leak.

9.  Fit

oil  seal

to

housing,  lip  side  leading,  using

18G  1422. Apply SAE 40

oil

to

lip.

10.

Assemble gears to oil pump and fit cover.

8.

If extension housing is being renewed transfer

grub  screw

to

new  housing.

Apply  Loctite

to

threads.

GEAR CHANGE HOUSING

1.

With

a  length

of  tube,  release the  bias  spring

from adjusting screws.

2.  Remove bias spring adjusting screws.
