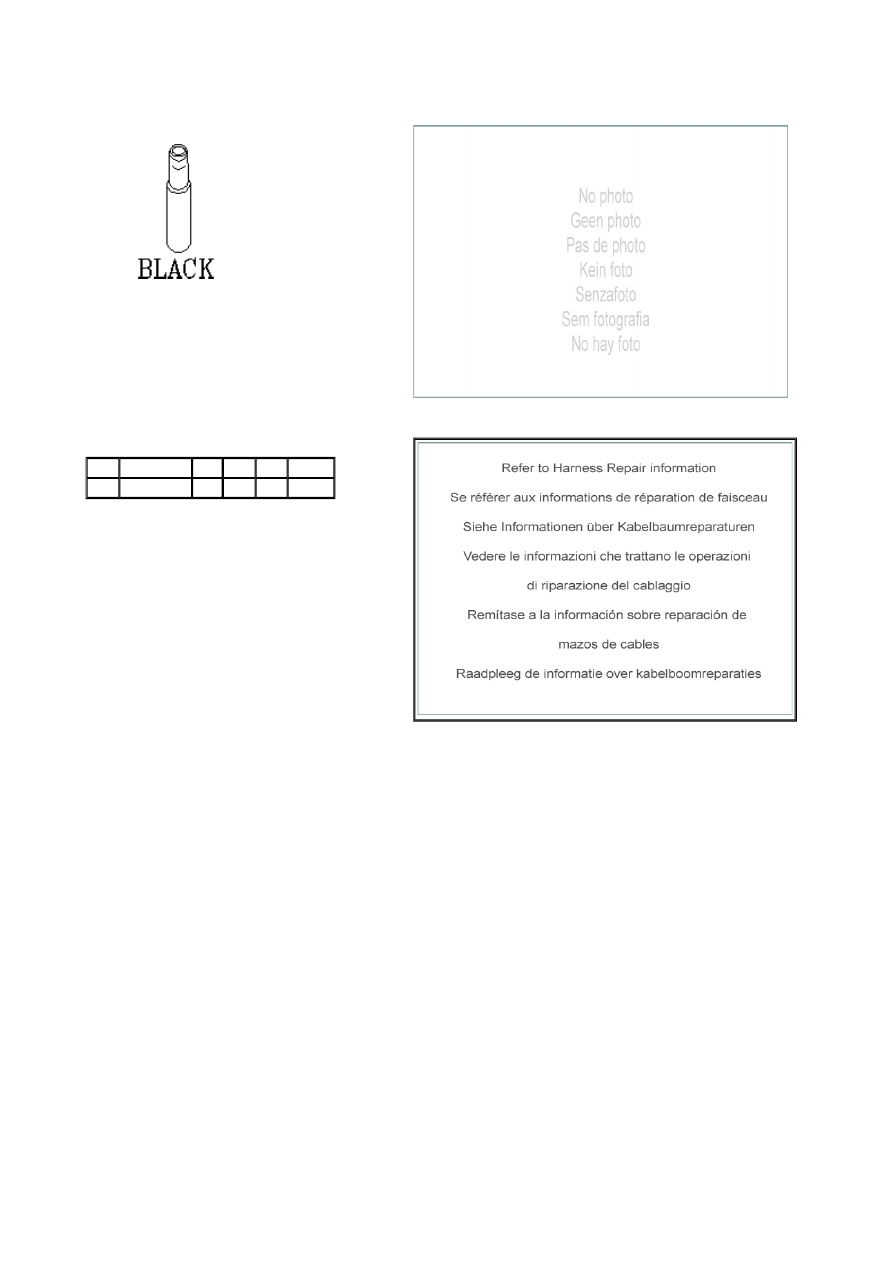

Connector: C0607

Description: Tail door harness to body harness

Location: Service connector





Part No.:

YPC10450



Colour: BLACK

Cavities: 1WY

Harness:

TAILGATE LINK HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU4259

1.5D B

ALL C0381

Service Repair Kits

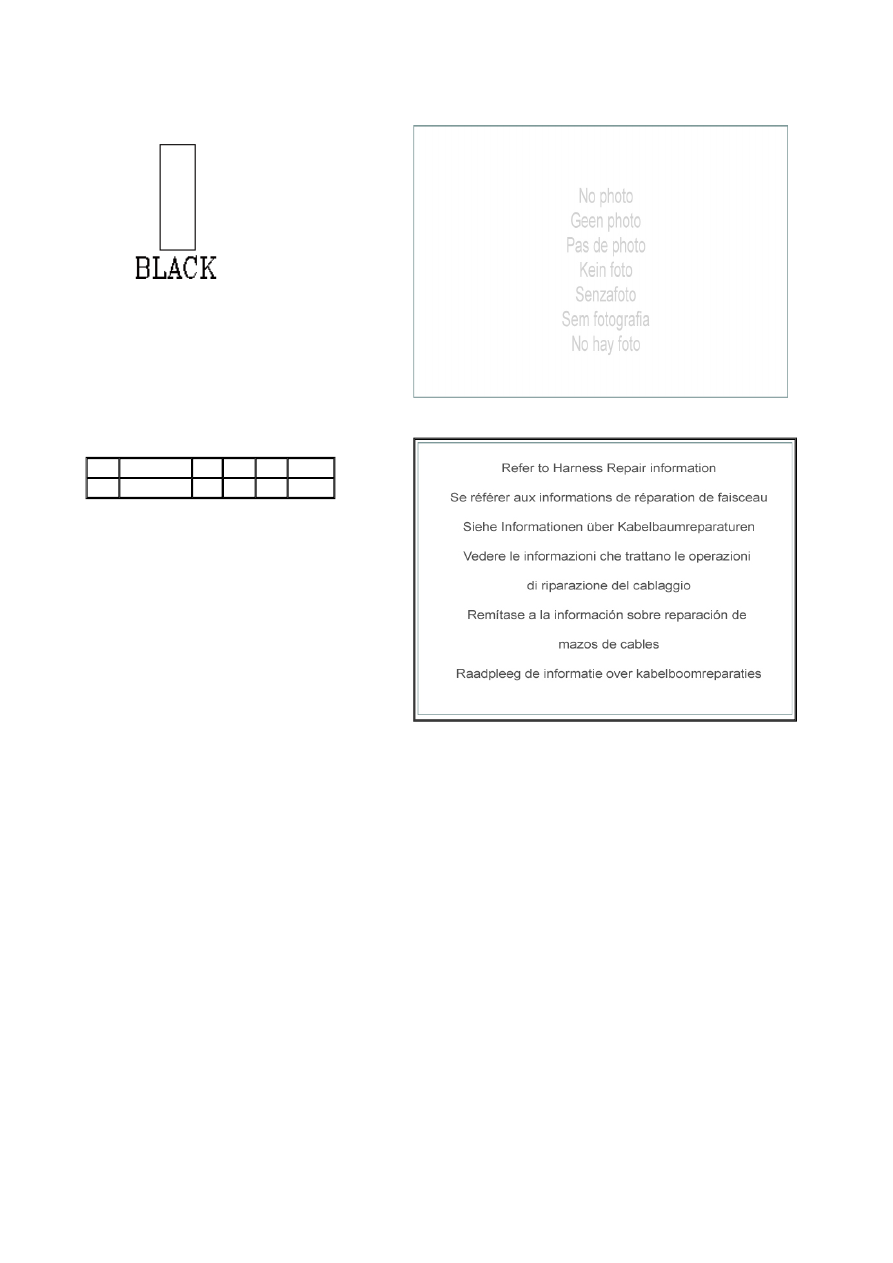

Connector: C0608

Description: Tail door harness to body harness

Location: Service connector





Part No.:

13H5155



Colour: BLACK

Cavities: 1WY

Harness:

TAILGATE LINK HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPE10021

1.5D B

ALL C1105

Service Repair Kits

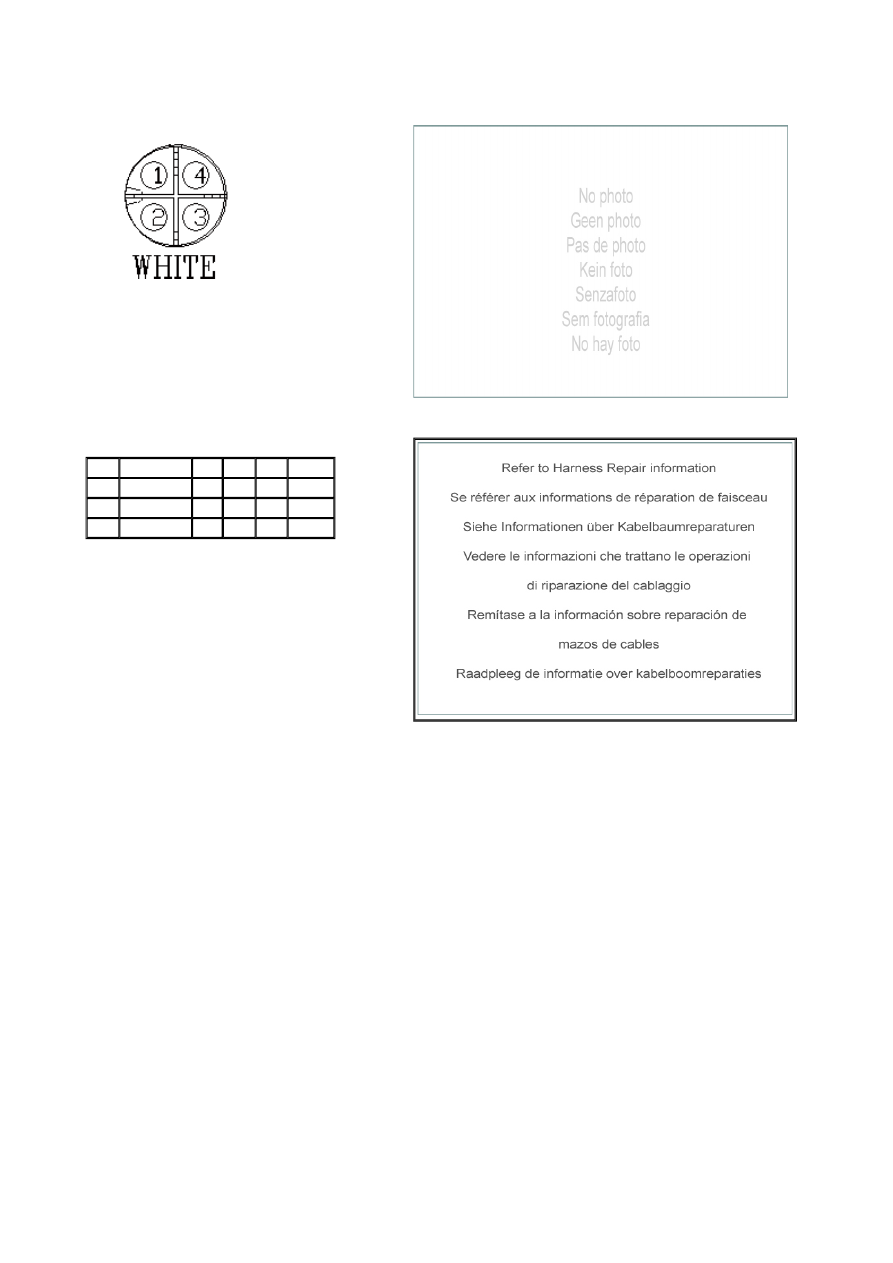

Connector: C0609

Description: Tail door harness to body harness

Location: Service connector





Part No.:

ADU6788



Colour: WHITE

Cavities: 4WY

Harness:

TAILGATE LINK HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

BMK2426

1.0D G

ALL C1105

2

BMK2426

1.0D RLG ALL C0388

3

BMK2426

1.0D NLG ALL C1105

Service Repair Kits

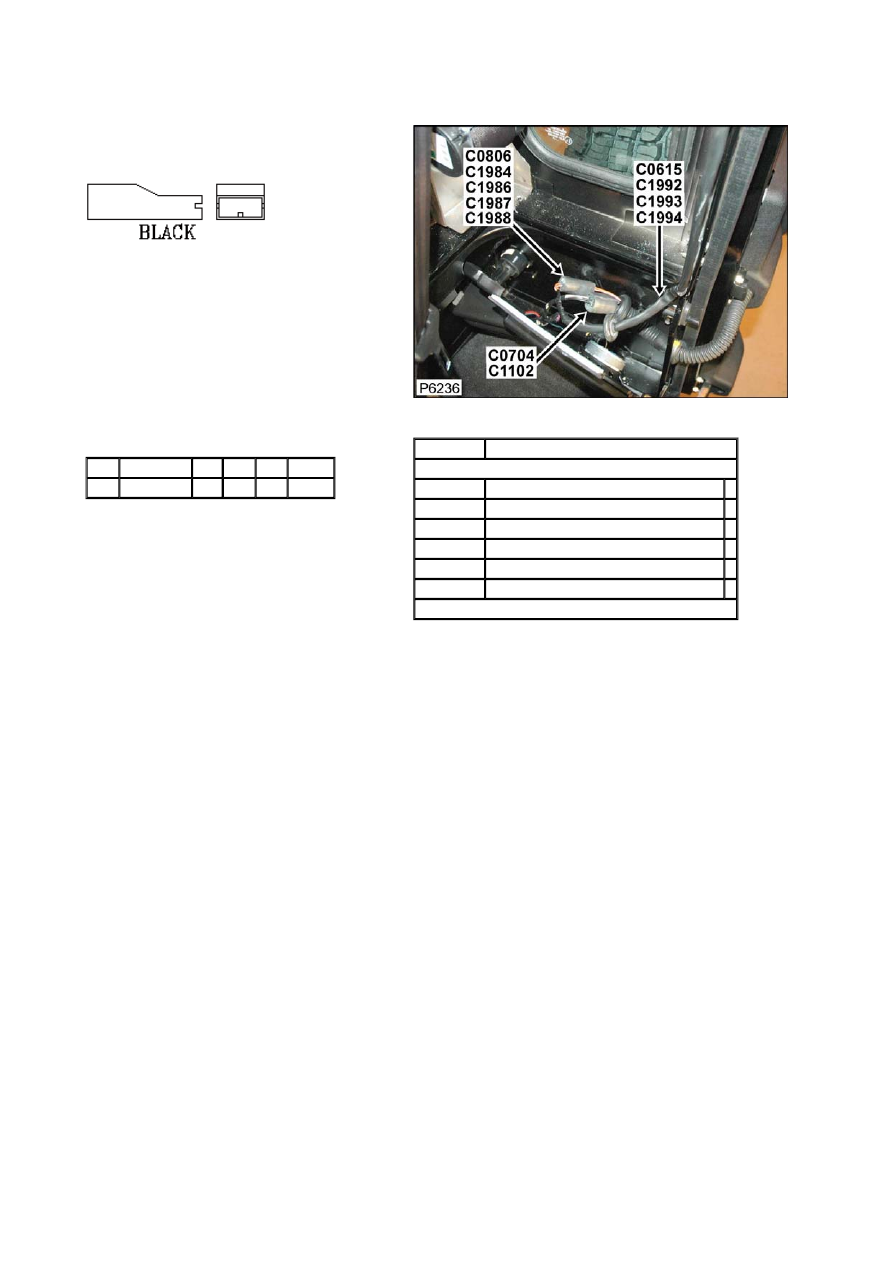

Connector: C0615

Description: Switch-Boot-tail door

Location: RH 'D' post





Part No.:

AAU1010



Colour:

Cavities:

Harness:

ROOF FRONT HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3262

0.5D PU

1

C0259

Service Repair Kits




CSA

0.30- 0.81 CSA

Cavities: 1

YMI000210

SRK ITEM 250 POSI-LOCK FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001560
