Defender Electric Diagrams. Manual - part 228





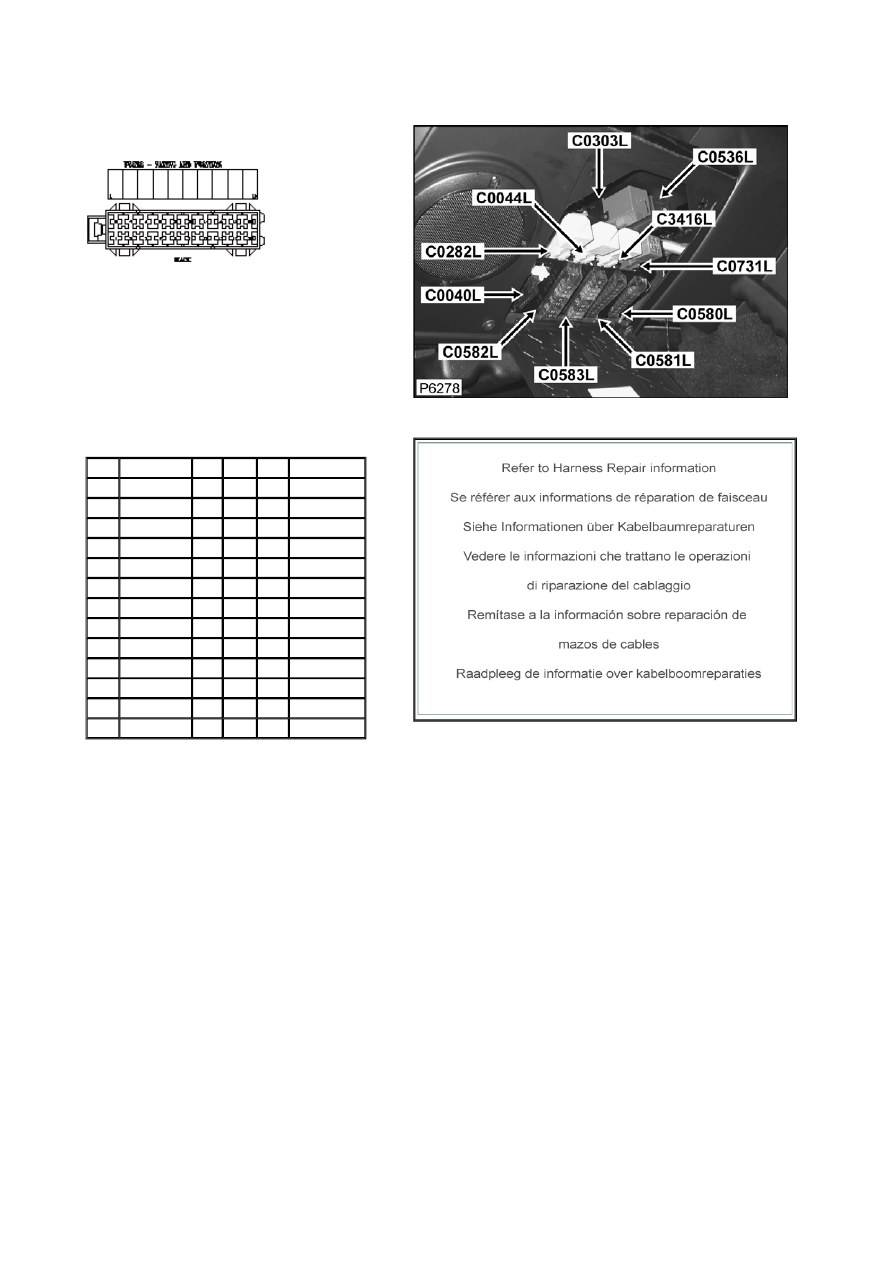

Connector: C0582L

Description: Junction box-Central

Location: Underside of steering column





Part No.:

YQE102850



Colour: BLACK

Cavities: 20WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL102490

6.0D YB

139L S/JOINT SJ2

2

YPL102460

1.0D GO

139L C0872

3

YPL102470

1.5D NO

139L S/JOINT SJ1

4

YPL102470

1.5D RG

139L C0448

7

YPF100730

1.5D W

139L S/JOINT SJ3

8

YPL102460

0.5D RG

139L C0872

10

YPL102460

1.0D WG

14L

C0275

11

YPF100790

4.0D WO

139L C0099L

12

YPL102460

1.0D PG

139L C0089

14

YPL102460

0.5D WO

769L C0098

16

YPL102470

2.5D O

139L C0056L

17

YPL102460

0.5D B

139L C0582L

18

YPL102460

0.5D B

139L C0582L

19

YPL102460

0.5D B

139L C0582L

20

YPL102460

0.5D B

139L C0582L

Service Repair Kits

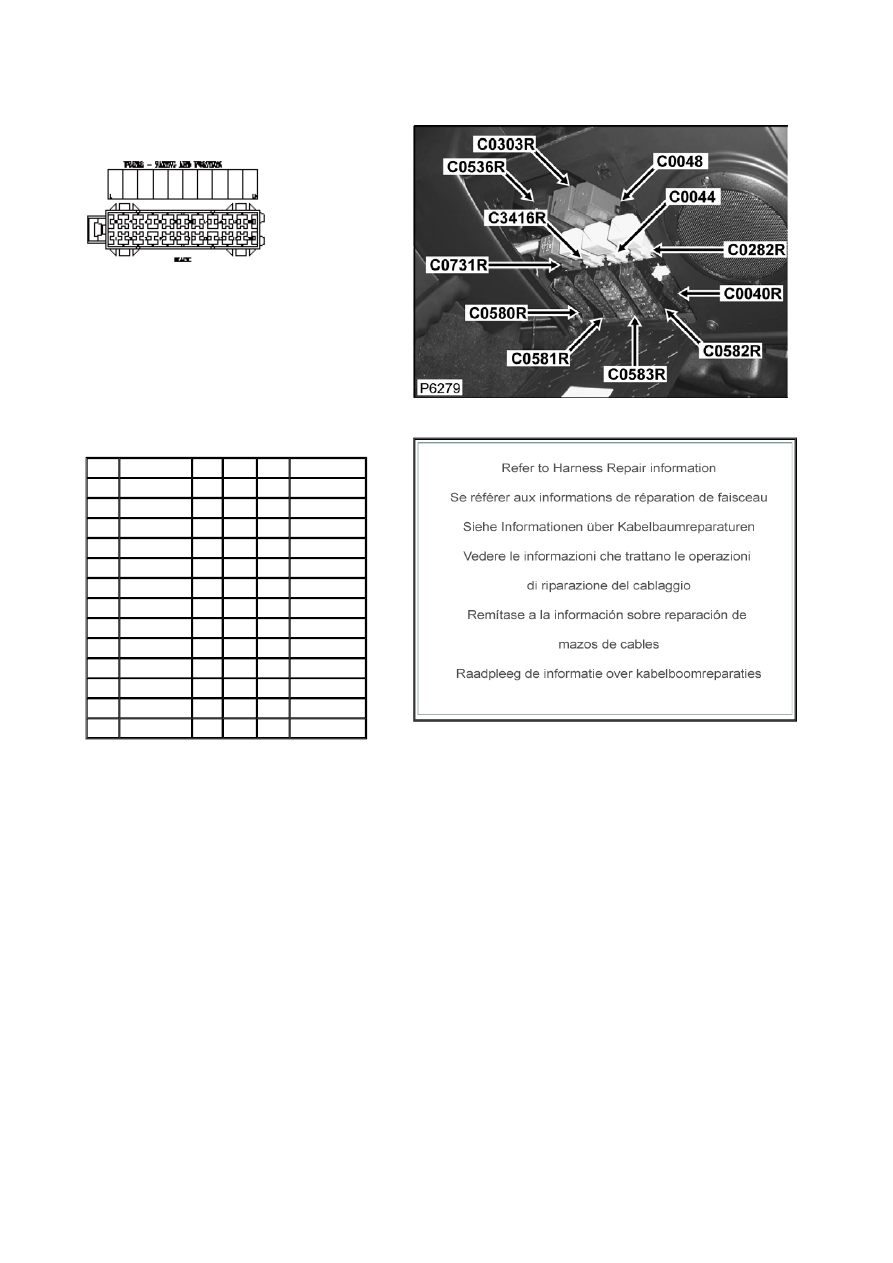

Connector: C0582R

Description: Junction box-Central

Location: Underside of steering column





Part No.:

YQE102850



Colour: BLACK

Cavities: 20WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL102490

6.0D YB

200R S/JOINT SJ2

2

YPL102460

1.0D GO

200R C0872

3

YPL102470

1.5D NO

200R S/JOINT SJ1

4

YPL102470

1.5D RG

200R C0448

7

YPF100730

1.5D W

200R S/JOINT SJ4

8

YPL102460

0.5D RG

200R C0872

10

YPL102460

1.0D WG

14R

C0275

11

YPF100790

4.0D WO

200R C0099R

12

YPL102460

1.0D PG

200R C0089

14

YPL102460

0.5D WO

769R C0098

16

YPL102470

2.5D O

200R C0056R

17

YPL102460

0.5D B

200R C0582R

18

YPL102460

0.5D B

200R C0582R

19

YPL102460

0.5D B

200R C0582R

20

YPL102460

0.5D B

200R C0582R

Service Repair Kits

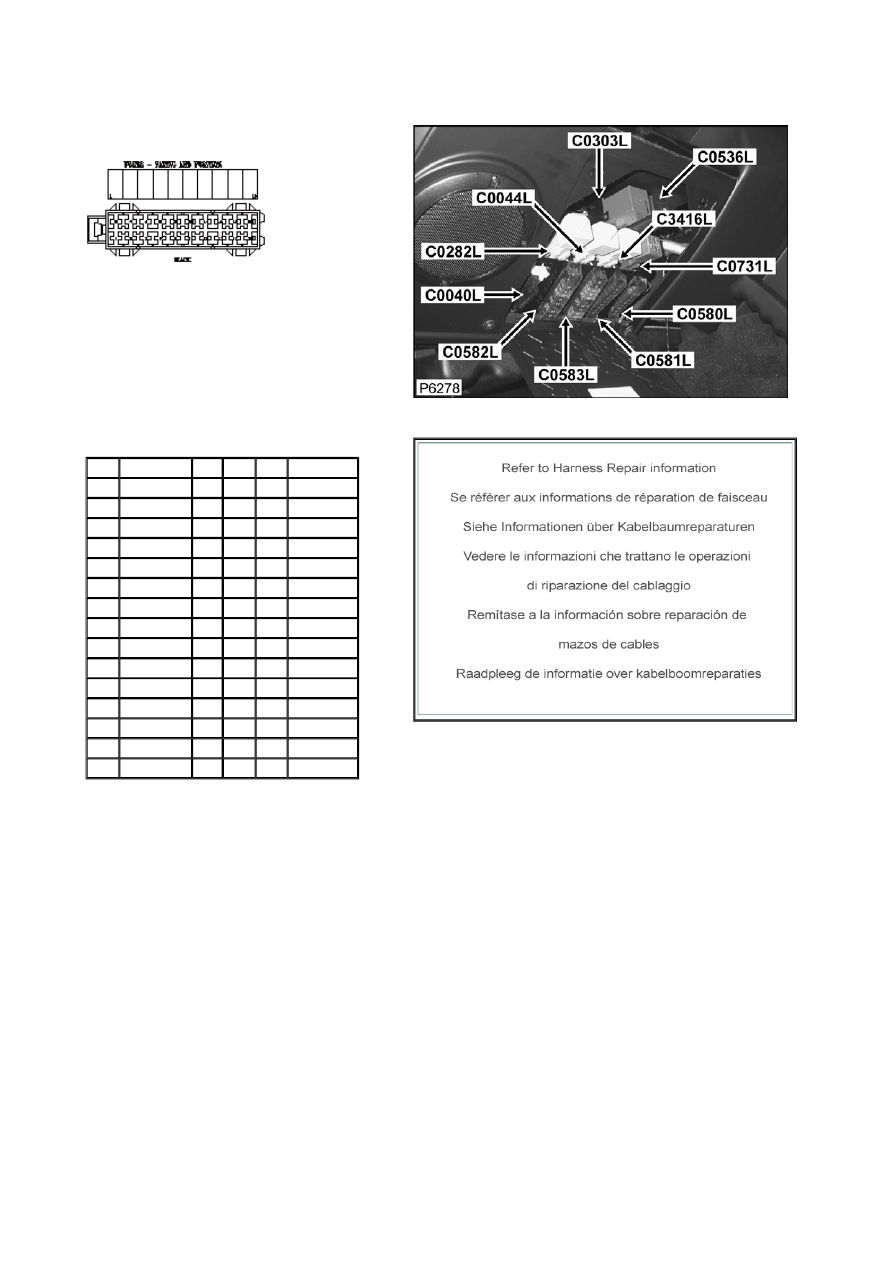

Connector: C0583L

Description: Junction box-Central

Location: Underside of steering column





Part No.:

YQE102850



Colour: BLACK

Cavities: 20WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPF100750

4.0D NK

139L C0570

2

YPL102470

1.5D NO

139L C0044L

4

YPL102470

2.5D NS

14L

C0019

6

YPL102460

0.5D PN

769L C0098

8

YPL102460

1.0D PN

139L C0096

11

YPF100790

4.0D NS

247L S/JOINT SJ16

12

YPL102460

1.0D LGW 766L C0250

14

YPL102470

1.5D SO

247L C0242

16

YPL102470

1.5D RG

247L C0321

17

YPL102490

6.0D NO

766L C0575

18

YPL102470

2.5D NP

766L C0994

19

YPL102460

0.5D B

139L C0583L

20

YPL102460

0.5D B

139L C0583L

Service Repair Kits

Connector: C0583R

Description: Junction box-Central

Location: Underside of steering column





Part No.:

YQE102850



Colour: BLACK

Cavities: 20WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPF100750

4.0D NK

200R C0570

2

YPL102470

1.5D NO

200R C0044

4

YPL102470

2.5D NS

14R

C0019

6

YPL102460

0.5D PN

769R C0098

8

YPL102460

1.0D PN

200R C0096

11

YPF100790

4.0D NS

247R S/JOINT SJ15

12

YPL102460

1.0D LGW 766R C0250

14

YPL102470

1.5D SO

247R C0242

16

YPL102470

1.5D RG

247R C0321

17

YPL102490

6.0D NO

766R C0575

18

YPL102470

2.5D NP

766R C0994

19

YPL102460

0.5D B

200R C0583R

20

YPL102460

0.5D B

200R C0583R

Service Repair Kits
