Exterior Lighting - Headlamp Adjustment

General Procedures

1. NOTE: Check main beam alignment using beam setting

equipment. Should this not be available the beam can be

temporarily checked and adjusted as follows.

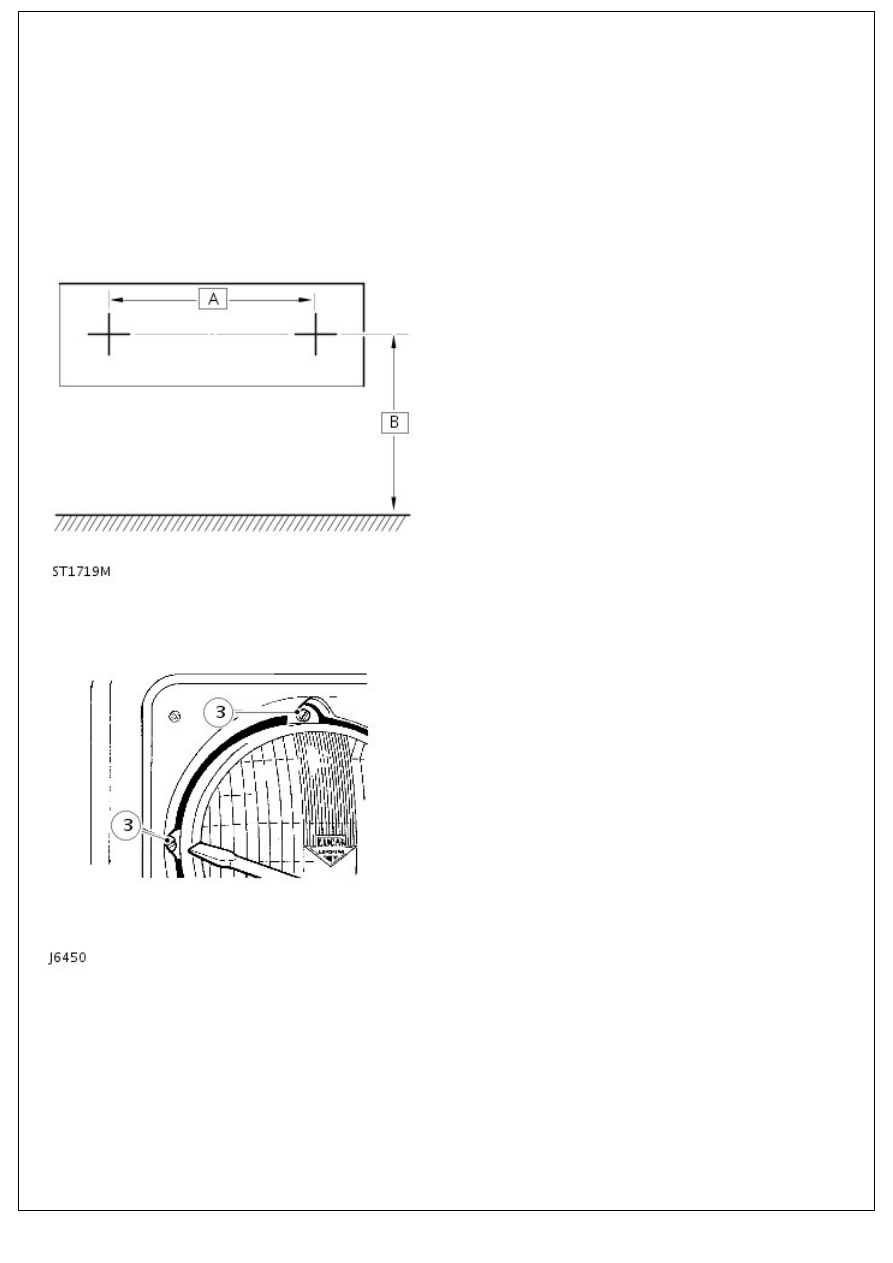

Position vehicle, unladen, on level ground with tyres correctly

inflated, approximately 4 metres from a wall or screen,

marked as illustrated below.

2. The beam centres 'A' are measured horizontally on the

vehicle and dimension 'B' vertically from the ground.

3. Switch on main beam and adjust setting, as necessary,

with trimmer screws.

Exterior Lighting - Headlamp Assembly

Removal and Installation

Removal

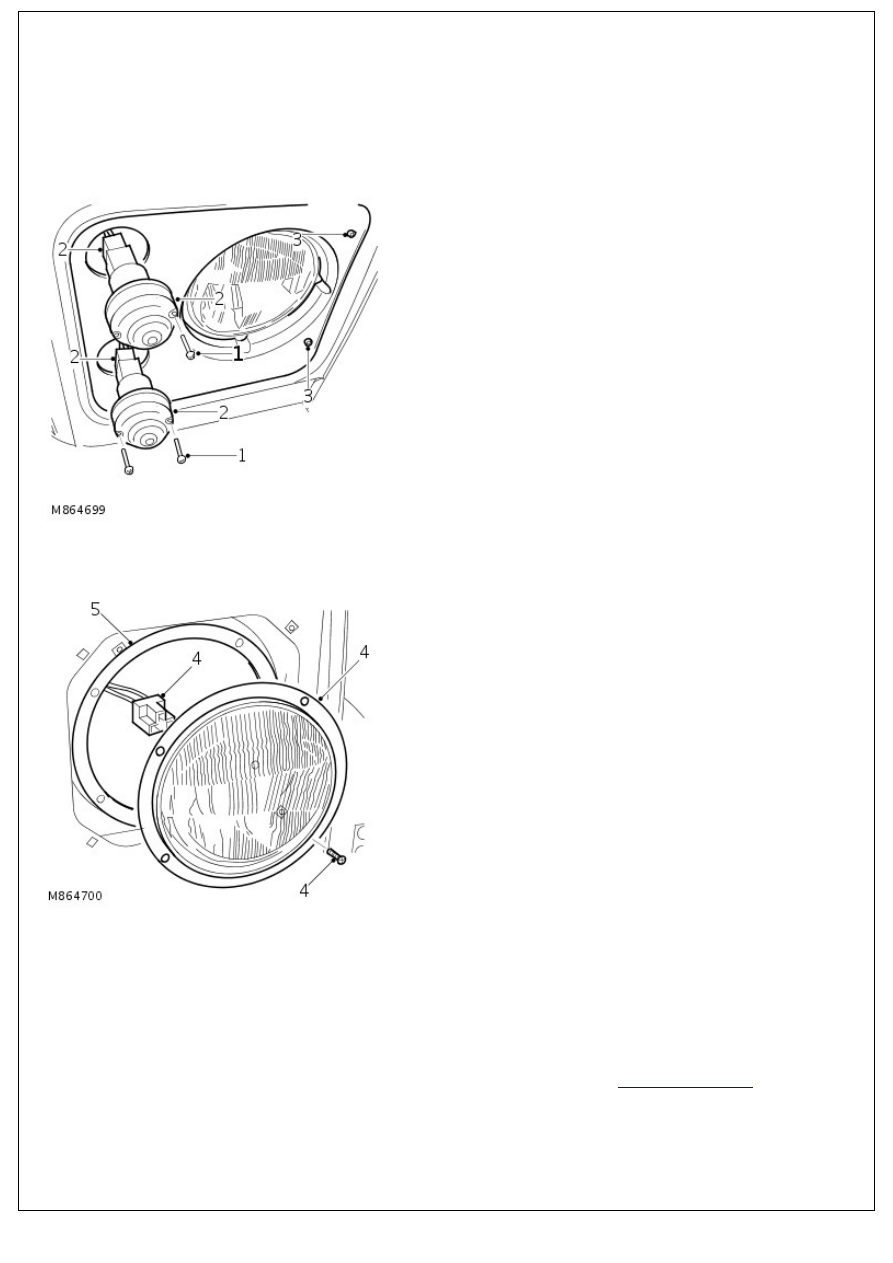

1. Remove 4 screws and release side and turn signal lamps

from fender.

2. Disconnect multiplugs and remove side and turn signal

lamps.

3. Remove 2 screws and remove headlamp finisher.

4. Remove 4 screws securing headlamp to fender, disconnect

multiplugs and remove headlamp.

5. Remove headlamp seal.

Installation

1. Fit headlamp seal.
2. Position headlamp, connect multiplugs, fit and tighten

headlamp screws.

3. Fit headlamp finisher and secure with screws.
4. Position side and turn signal lamps, connect multiplugs and

secure with screws.

5. Reset headlamp alignment.

For additional information, refer to:

Headlamp Adjustment

(417-01 Exterior Lighting, General Procedures).

Exterior Lighting - Headlamp Leveling Motor

Removal and Installation

Removal

1. Remove headlamp assembly.

For additional information, refer to:

Headlamp Assembly

(417-01 Exterior Lighting, Removal and Installation).

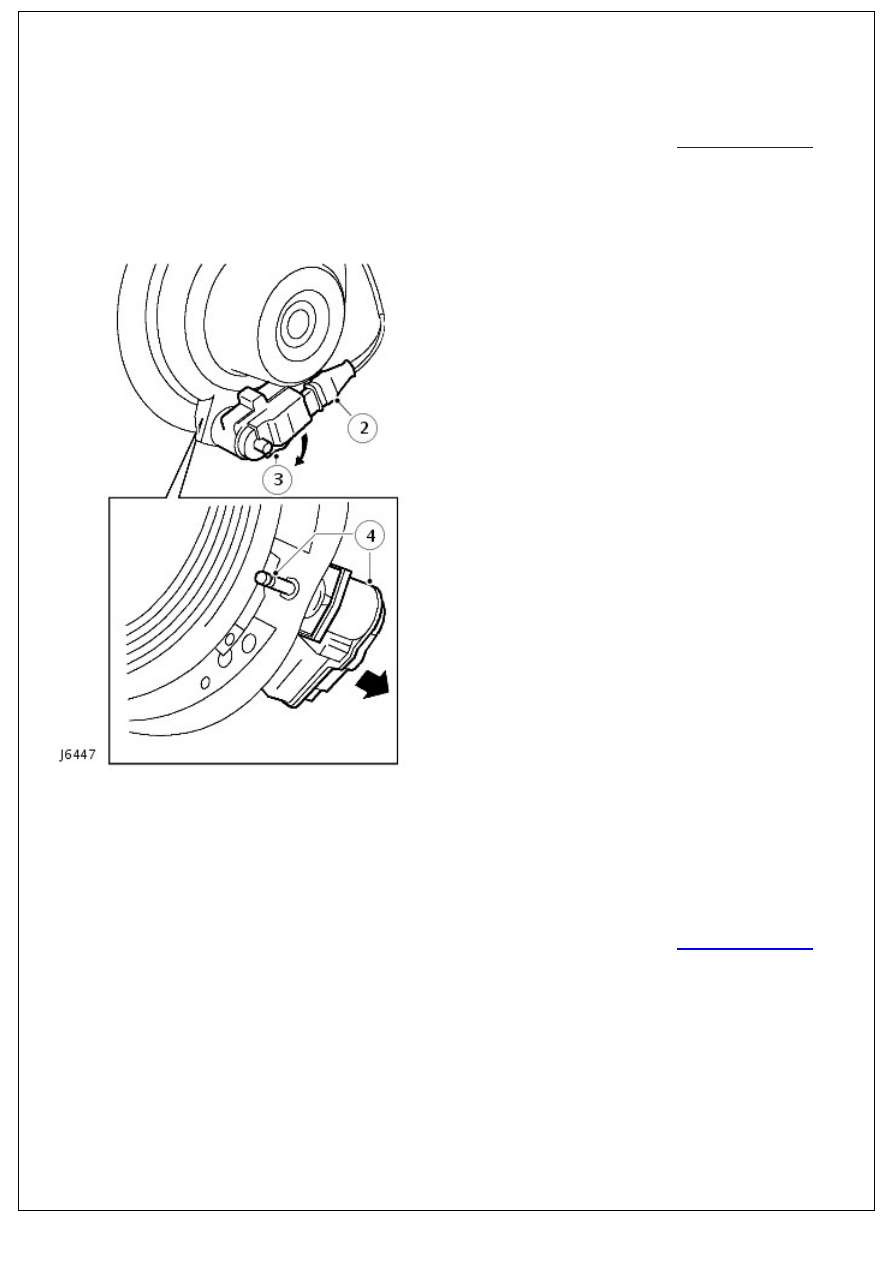

2. Disconnect headlamp leveling motor harness plug.
3. Rotate headlamp leveling motor anti-clockwise to release

retaining lugs from mounting bracket on headlamp body.

4. Release headlamp leveling motor spindle from retaining

slot on headlamp bezel and withdraw headlamp leveling

motor from mounting bracket.

Installation

1. Instal headlamp leveling motor into mounting bracket and

locate motor spindle into slot in headlamp bezel.

2. Press in headlamp leveling motor and rotate clockwise to

engage retaining lugs behind mounting bracket.

3. Connect headlamp leveling motor harness plug.
4. Fit headlamp assembly.

For additional information, refer to:

Headlamp Assembly

(417-01 Exterior Lighting, Removal and Installation).

Exterior Lighting - Headlamp Leveling Switch

Removal and Installation

Removal

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and

Connect

 (414-01 Battery, Mounting and Cables, General

Procedures).

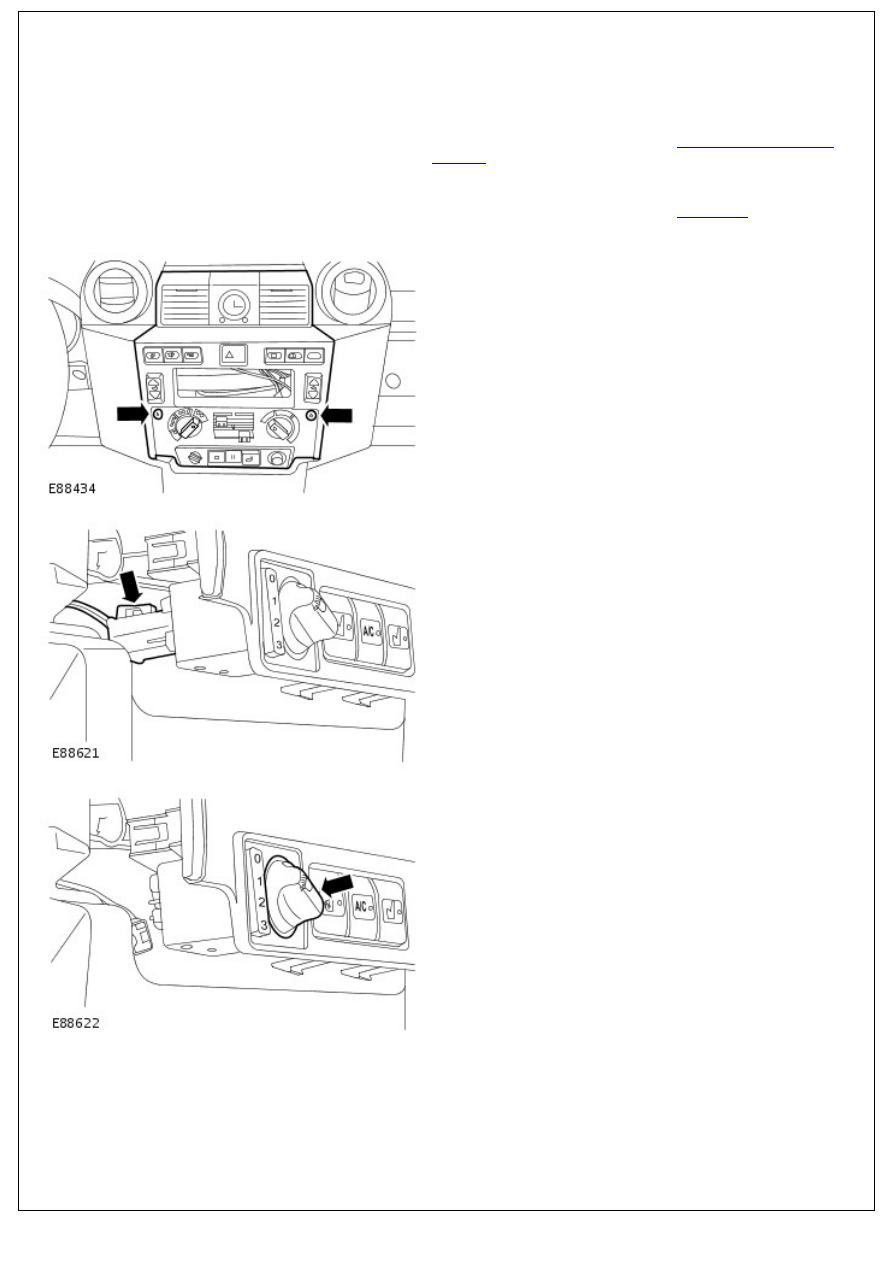

2. Remove the audio unit.

For additional information, refer to:

Audio Unit

 (415-01A

Audio Unit, Removal and Installation).

3. Release the instrument panel console.

4. Disconnect the electrical connector.

5. Remove the headlamp leveling selector knob.

6. Remove the headlamp leveling switch.
