Defender. Manual - part 230

Item

Part Number

Description

1

-

Screw (2 off)

2

-

Housing

3

-

LED lamp assembly

The LED rear lamps are unique to the SVX model. The lamps all look similar when not illuminated with a white opaque

lens. Once activated, the LED's illuminate in the applicable color for the lamp function.

The 2 upper rear lamps provide for the tail lamps and brake lamps. The inner of the lower lamps operate with the turn

signal indicators. On left-hand drive (LHD) vehicles, the LH outer rear lamp is the rear fog lamp and the RH outer rear

lamp is the reverse lamp. These 2 lamps alternate positions on a right-hand drive (RHD) vehicle.

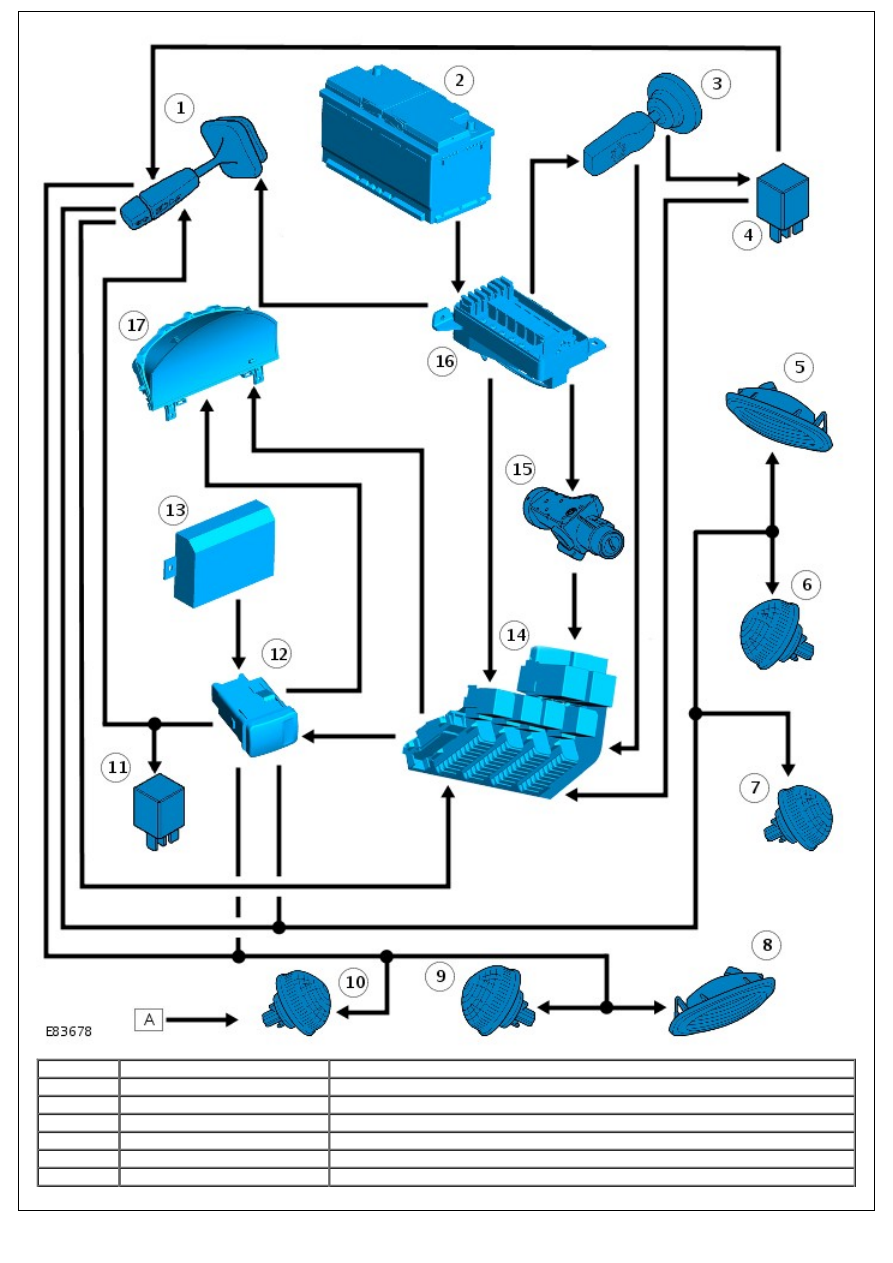

CONTROL DIAGRAM - SHEET 1 OF 2 - MODELS FROM 2007MY (NOT SVX (60TH
ANNIVERSARY) MODEL)

• NOTE: A = Hardwired

Item

Part Number

Description

1

-

Column switch

2

-

Battery

3

-

Lighting switch

4

-

Headlamp relay

5

-

RH side turn signal indicator lamp

6

-

RH front turn signal indicator lamp

7

-

RH rear turn signal indicator lamp

8

-

LH side turn signal indicator lamp

9

-

LH front turn signal indicator lamp

10

-

LH rear turn signal indicator lamp

11

-

Hazard flasher relay

12

-

Hazard flasher switch

13

-

Anti-theft system module

14

-

CJB

15

-

Ignition switch

16

-

BJB

17

-

Instrument cluster

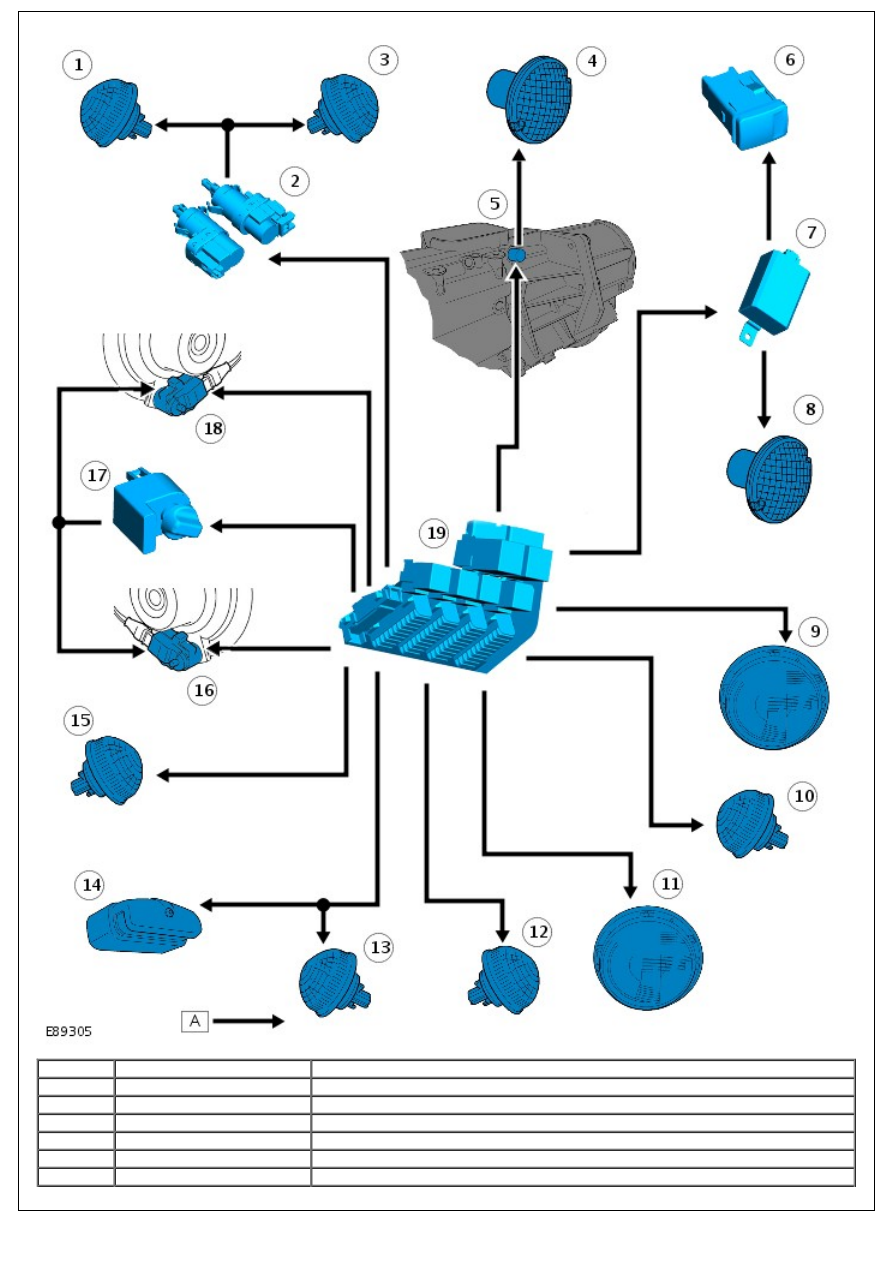

CONTROL DIAGRAM - SHEET 2 OF 2 - MODELS FROM 2007MY (NOT SVX (60TH
ANNIVERSARY) MODEL)

• NOTE: A = Hardwired

Item

Part Number

Description

1

-

LH stop lamp

2

-

Brake pedal switch

3

-

RH stop lamp

4

-

Reverse lamp

5

-

Reverse gear indicator switch

6

-

Fog lamp switch
