Range Rover Evoque. Руководство - часть 390

9.

8.

7.

6.

5.

4.

3.

2.

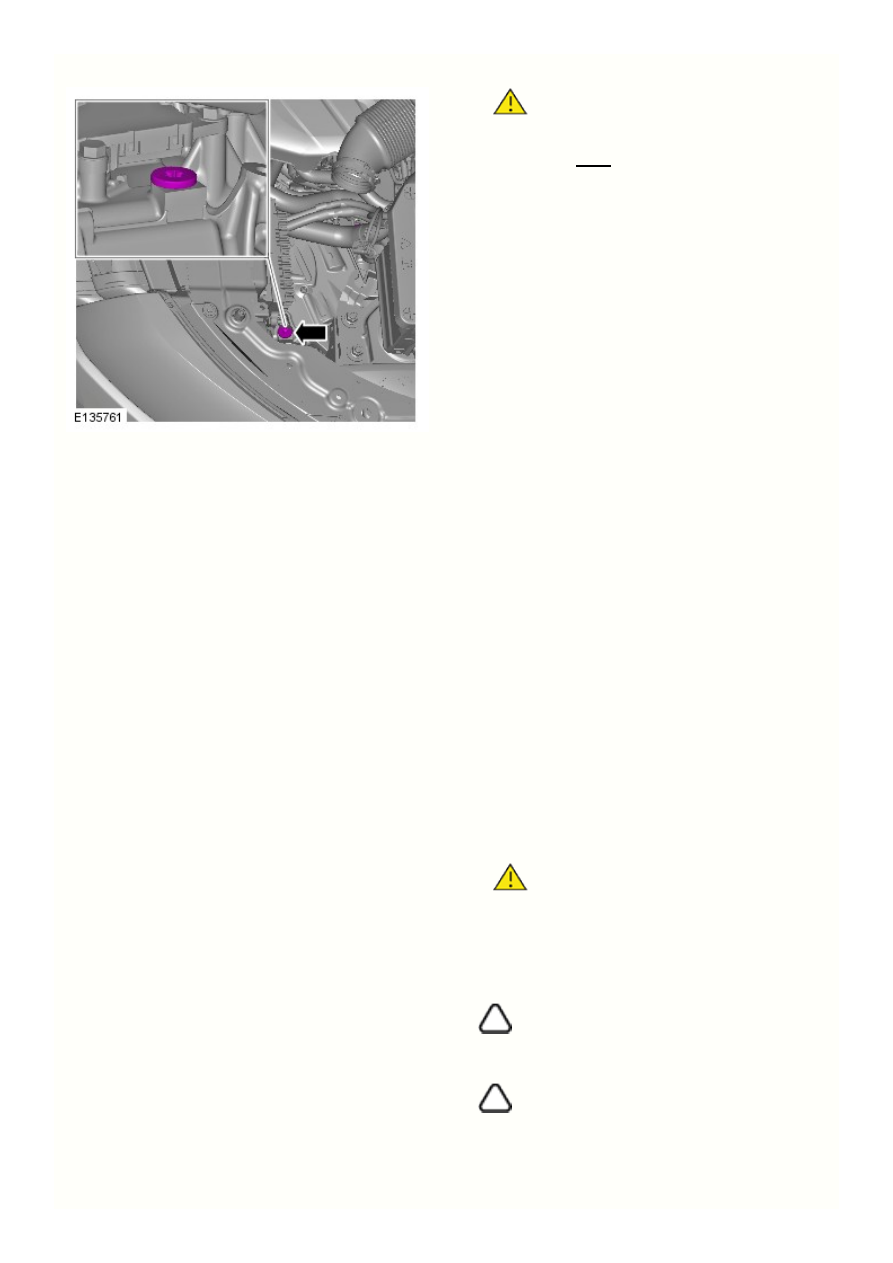

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо установить



новое кольцевое уплотнение.



Момент затяжки:

40 Nm

Обратитесь к процедуре: Gear Shift Module (307-05, Снятие и установка).

Подключите диагностическое оборудование, одобренное компанией

Land Rover. Запустите двигатель и оставьте его работать.

Используя диагностическое оборудование для контроля температуры

рабочей жидкости коробки передач, подождите, пока температура
достигнет 50-60 градусов Цельсия.

Выведите рычаг селектора из положения «PARK», через все положения

переключения передач, останавливаясь в каждом положении на 2-3
секунды, затем верните в положение «PARK».

Приподнимите автомобиль.

Обратитесь к процедуре: Engine Undershield (501-02, Снятие и

установка).

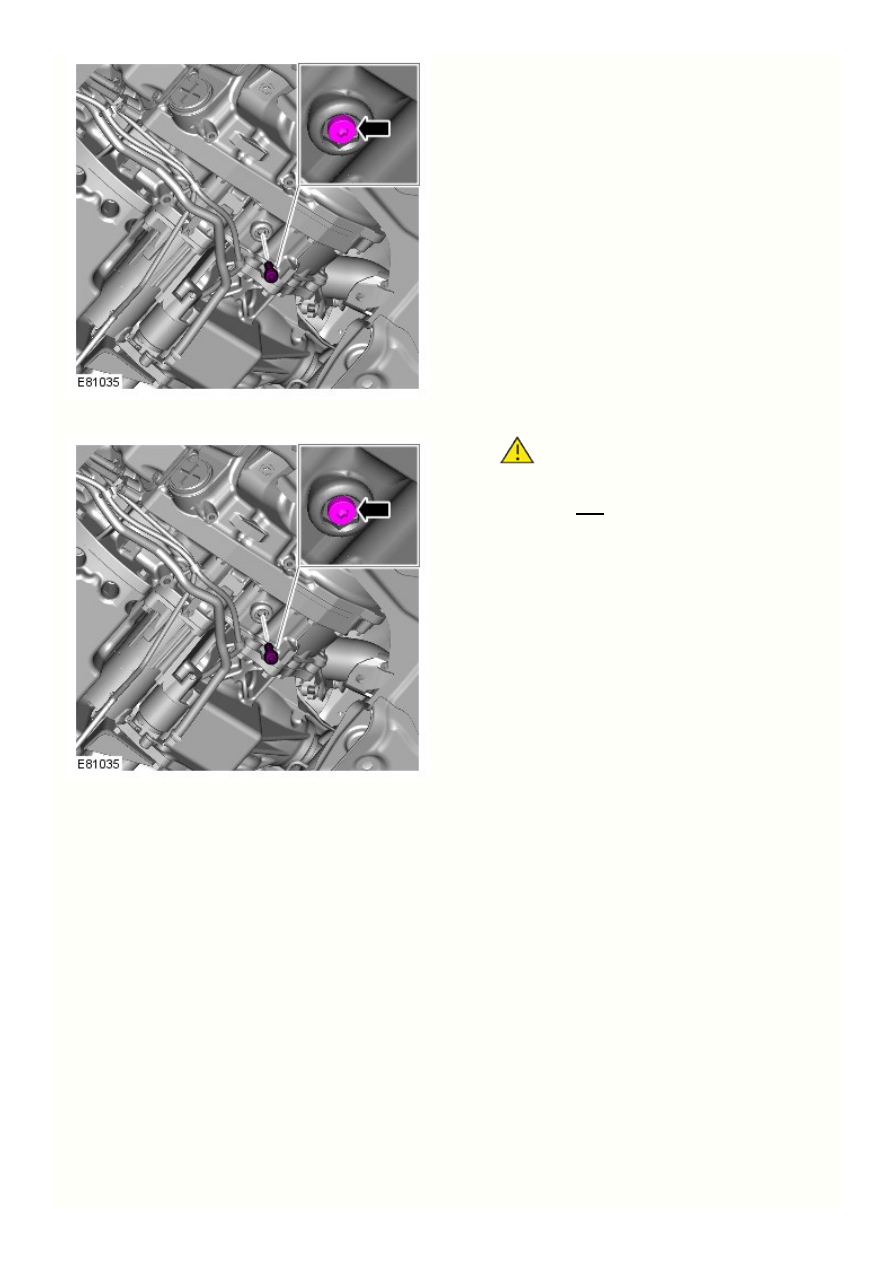

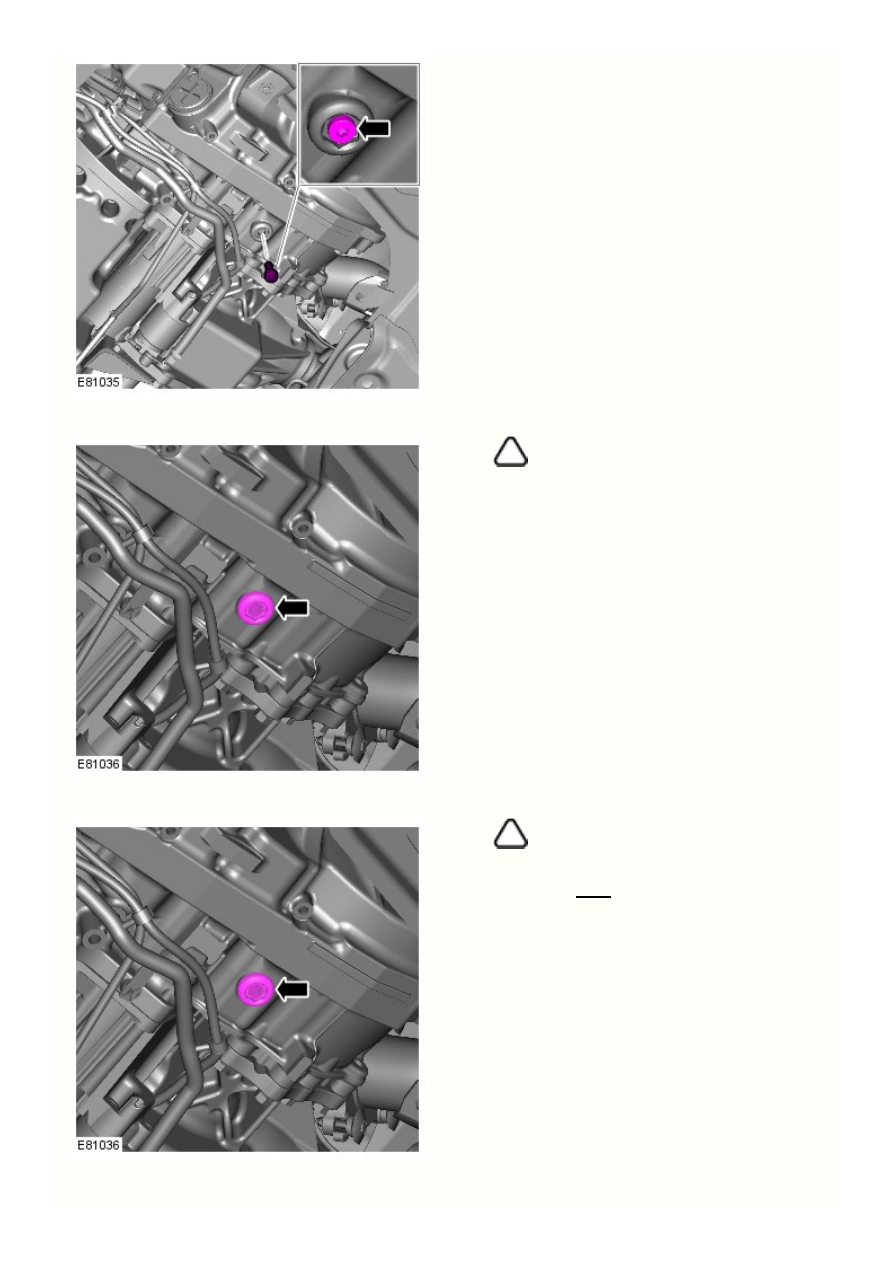

ПРЕДОСТЕРЕЖЕНИЕ: Пробка уровня рабочей



жидкости и сливная пробка используются в одном и том же
отверстии коробки передач. Внутренняя часть пробки
используется для указания уровня рабочей жидкости, а
наружная – для слива жидкости.

Примечания:

При работающем двигателе через пробку уровня



жидкости должно протечь небольшое количество жидкости
автоматической коробки передач.

Снимите уплотнительное кольцо и выбросьте его.



11.

10.

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо установить



новое кольцевое уплотнение.



Момент затяжки:

7 Nm

Обратитесь к процедуре: Engine Undershield (501-02, Снятие и

установка).

6.

5.

4.

3.

2.

1.

Автоматическая коробка передач/ коробка передач в блоке с ведущим мостом - В
комплектацию автомобиля входит: 6-ступенчатая автоматическая коробка передач
AWF21 - Слив и заливка трансмиссионной жидкости

Общие процедуры

Слив

ПРЕДУПРЕЖДЕНИЕ: Будьте осторожны при сливе масла, так как масло может быть очень горячим.



ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью



соответствуют действительности.

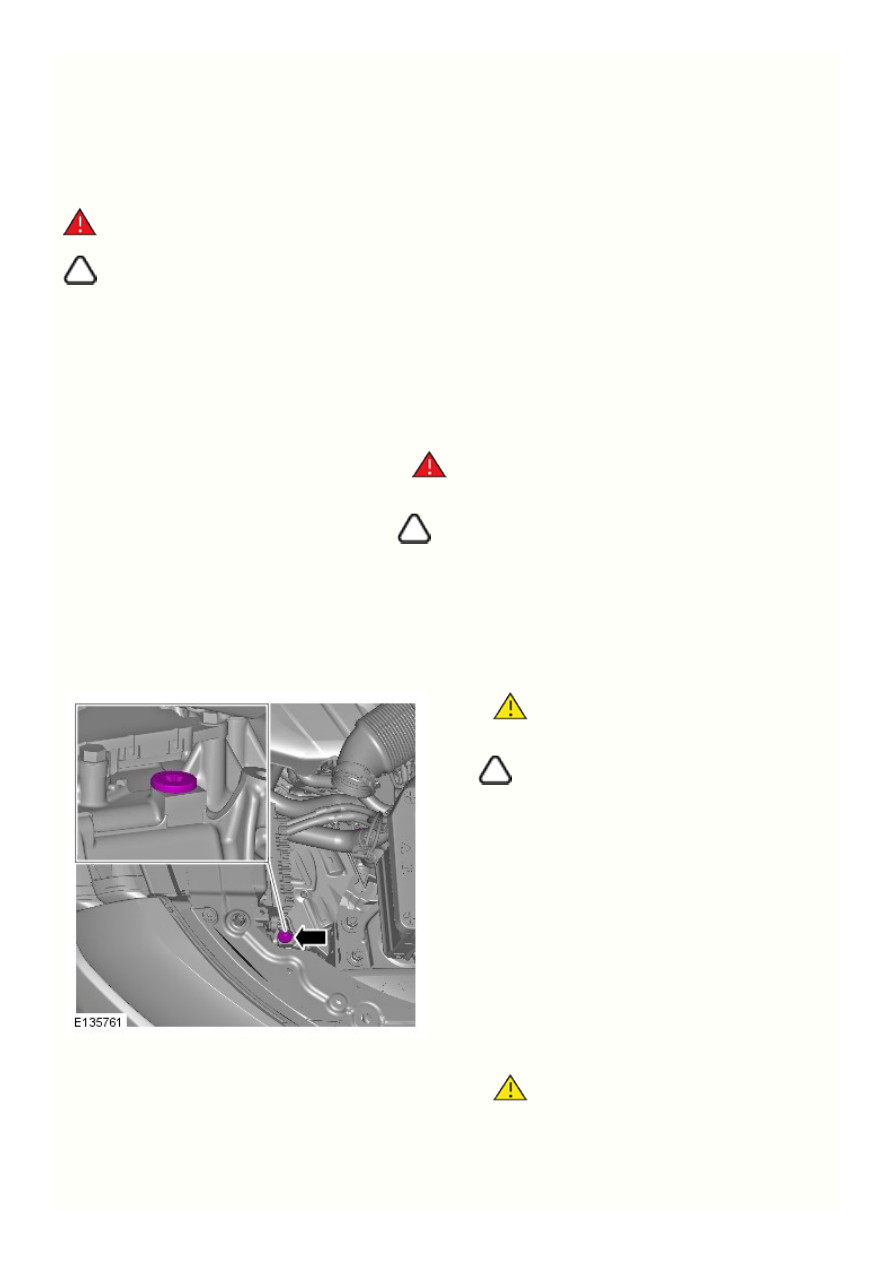

Убедитесь в том, что автоматическая коробка передач находится в

положении «PARK» (стоянка) и стояночный тормоз полностью включен.

Обратитесь к процедуре: Gear Shift Module (307-05, Снятие и установка).

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

ПРИМЕЧАНИЕ: Поставьте автомобиль на ровную горизонтальную



площадку.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Engine Undershield (501-02, Снятие и

установка).

ПРЕДОСТЕРЕЖЕНИЕ: Очистите область вокруг



элемента и удалите из нее посторонние вещества.

ПРИМЕЧАНИЕ: Снимите уплотнительное кольцо и



выбросьте его.

ПРЕДОСТЕРЕЖЕНИЕ: Пробка уровня рабочей



жидкости и сливная пробка используются в одном и том же
отверстии коробки передач. Внутренняя часть пробки
используется для указания уровня рабочей жидкости, а
наружная – для слива жидкости.

8.

7.

ПРИМЕЧАНИЕ: Снимите и отбракуйте



уплотнительную шайбу.

ПРИМЕЧАНИЕ: Установите новую уплотнительную



шайбу.



Момент затяжки:

47 Nm
