Discovery 3. Рама и крепление кузова
Спецификация
Спецификации моментов затяжки
Описание |
Nm |
lb-ft |
Болт кронштейна электропроводки HO2s |
10 |
7 |
Гайки и болты поперечины опоры коробки передач |
90 |
66 |
Сквозной болт крепления опорной подушки коробки
передач |
175 |
129 |
Болты нижней защиты коробки передач |
10 |
7 |
*Болты крепления подрамника к кузову |
133 |
98 |
* Следует установить новые болты
Discovery 3. Снятие и установка задней поперечины
Снятие
1. Поставьте автомобиль на эстакаду.
2. Отсоедините оба провода от аккумуляторной батареи. Для
получения дополнительной информации обратитесь к Спецификация.
3. Снимите накладку заднего бампера.
4. Снимите запасное колесо.
5. Снимите крепления заднего бампера.
6. Снимите задние амортизаторы. Для получения дополнительной
информации обратитесь к Задний пневматический амортизатор
(64.30.02.45)

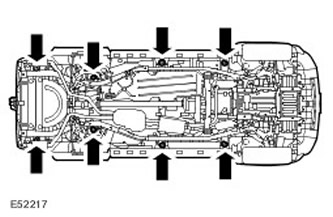

7. Выверните болты крепления опоры кузова.
8. ВНИМАНИЕ: Приподнимите кузов на высоту,
достаточную для обеспечения доступа к сварным швам в верхней
части поперечины.
Поднимите кузов.

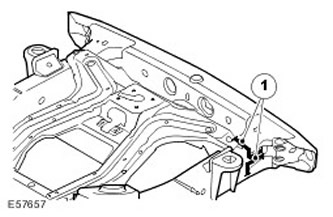

9.
Наименование пункта |
Описание |
1 |
Сварной шов МИА. (Правая сторона симметрична левой). |
10. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации
обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной
информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации
обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
