Discovery 3. Снятие и установка кузова бензинового автомобиля

Снятие

ПРИМЕЧАНИЕ: Данная процедура требует снятия кузова с подрамника кузова. Эта процедура может выполняться только на 2-стоечном подъемнике.

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные о поры.

Поднимите и подоприте автомобиль.

2. Снимите колеса.

3. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

4. Слейте охлаждающую жидкость. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)

5. Разгрузите хладагент. Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)

6. Снимите воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)

7. Снимите TCM. Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)

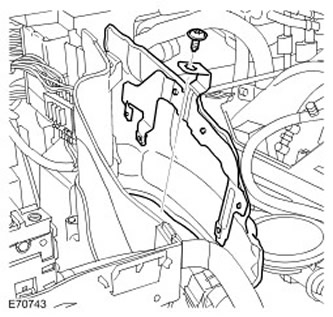

8. Снимите правый верхний теплозащитный экран моторного отсека.

Выверните винт.

9. Отсоедините положительный провод от аккумулятора.

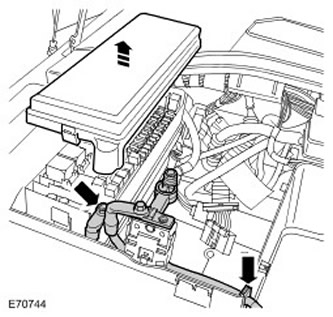

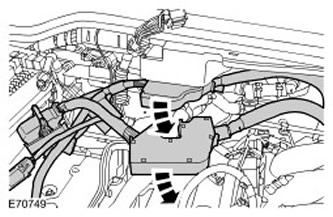

Снимите крышку BJB.
Отверните гайку.
Снимите уплотнительную втулку.

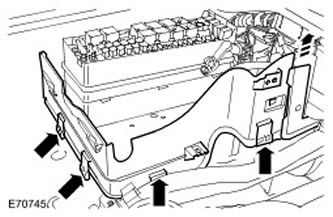

10. Снимите боковую стенку аккумуляторного ящика.

Отпустите четыре зажима.

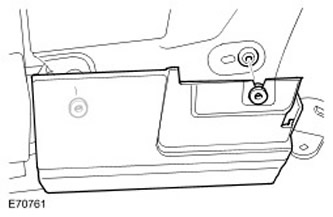

11. Снимите выступающую секцию боковой стенки аккумуляторного ящика.

12. Высвободите кронштейн положительного провода аккумулятора.

Отверните две гайки.

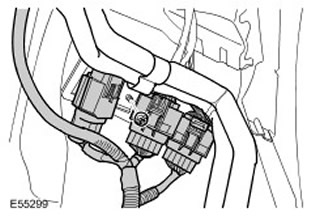

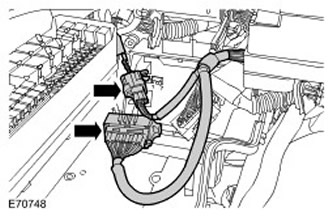

13. Высвободите и рассоедините два электрических разъема жгута электропроводки двигателя.

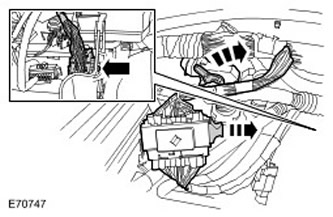

14. Высвободите и рассоедините два электрических разъема на коробке передач.

15. Высвободите пучки жгутов электропроводки на двигателе и коробке передач и расположите их в стороне.

Отпустите два зажима.

16. Снимите брызговики обоих передних крыльев. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

17. Снимите нижний молдинг крыла.

Отпустите два зажима.
Повторите описанную выше процедуру на другой стороне.

18. Снимите облицовку переднего бампера. Для получения дополнительной информации обратитесь к Кожух переднего бампера (76.22.72)

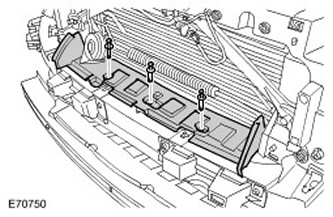

19. Снимите нижний воздушный дефлектор радиатора.

Снимите три зажима.

20. Снимите переключатель систем динамической стабилизации в сборе. Для получения дополнительной информации обратитесь к Переключатель оптимизации характеристик подвески и управляемости автомобиля (86.65.11)

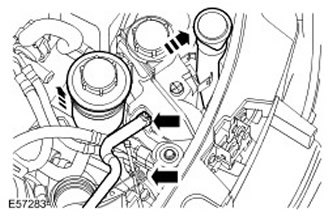

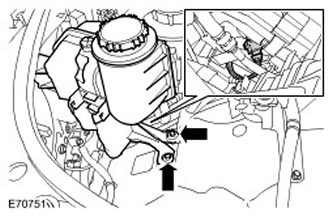

21. Высвободите бачок усилителя рулевого управления из кронштейна.

22. Отсоедините заливную горловину бачка систем омывания лобового стекла

23. Отсоедините два шланга от расширительного бачка.

Отпустите два зажима.

24. Снимите расширительный бачок.

Рассоедините электрический разъем.
Выверните два болта.

25. ВНИМАНИЕ: Прежде чем приступить к отсоединению или снятию элементов, убедитесь в чистоте и сухости зоны вокруг контактных поверхностей и соединений. Заглушите открытые соединения для предотвращения загрязнения.

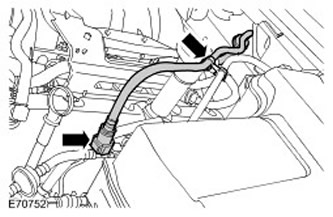

Отсоедините вакуумный шланг усилителя тормозов.

Отпустите хомут.

26. ВНИМАНИЕ: Прежде чем приступить к отсоединению или снятию элементов, убедитесь в чистоте и сухости зоны вокруг контактных поверхностей и соединений. Заглушите открытые соединения для предотвращения загрязнения.

Отсоедините магистраль низкого давления компрессора кондиционера.

Отбракуйте масляное уплотнение.

27. ВНИМАНИЕ: Незамедлительно заглушите все магистрали хладагента, чтобы предотвратить проникновение грязи и влаги.

Отсоедините магистраль высокого давления конденсатора кондиционера.

Отбракуйте масляное уплотнение.

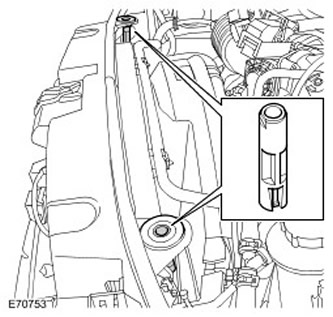

28. Снимите штифты крепления радиатора.

Сожмите два зажима.

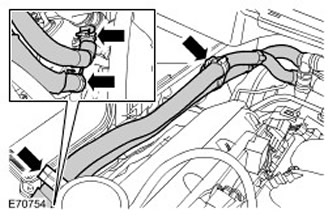

29. Отсоедините два шланга охлаждающей жидкости отопителя.

Высвободите из двух зажимов.

30. Отсоедините два шланга охлаждающей жидкости от отопителя.

Отпустите хомуты.

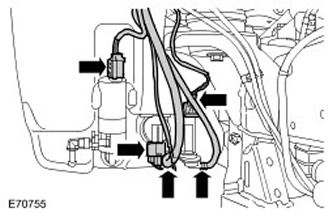

31. Рассоедините три электрических разъема бачка омывателя.

32. ПРИМЕЧАНИЕ: Отметьте положение установки.

Отсоедините два шланга от насоса омывателя.

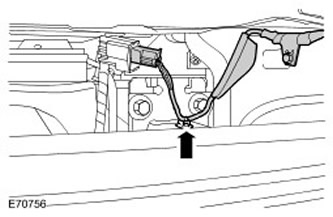

33. Отсоедините жгут электропроводки датчика температуры наружного воздуха.

Отпустите хомут.
Рассоедините электрический разъем.

34. Справа спереди: Всвободите трубопровод пневмоподвески из зажима жгута электропроводки.

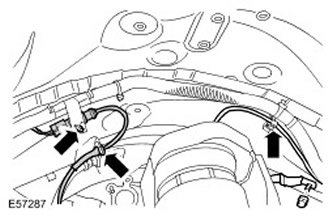

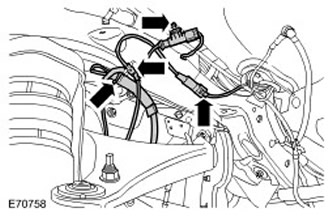

35. Справа спереди: Высвободите провод датчика ABS.

Отпустите два зажима.
Рассоедините электрический разъем.

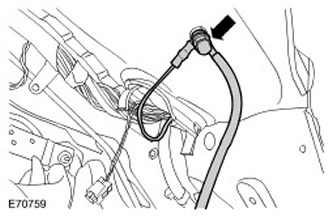

36. Справа спереди: Отсоедините провод массы двигателя от кузова.

Отверните гайку.

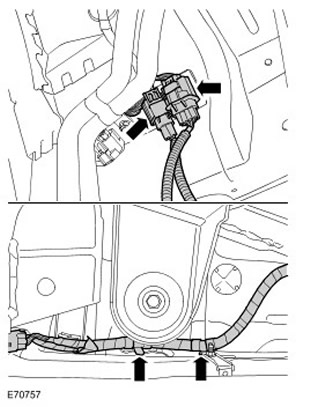

37. Справа спереди: Рассоедините два электрических разъема жгута электропроводки кузова.

Рассоедините два электрических разъема.

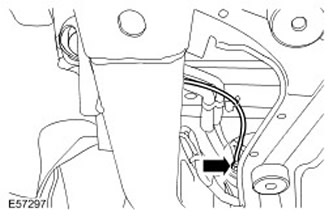

38. Справа спереди: Высвободите жгут электропроводки рамы кузова.

Отпустите два зажима.

39. ВНИМАНИЕ: Прежде чем приступить к отсоединению или снятию элементов, убедитесь в чистоте и сухости зоны вокруг контактных поверхностей и соединений. Заглушите открытые соединения для предотвращения загрязнения.

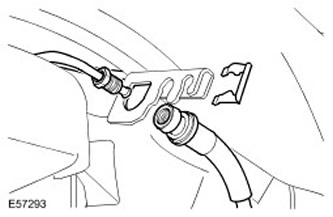

Справа спереди: Высвободите тормозную магистраль.

Подложите впитывающую ткань для сбора вытекающей жидкости.
Отсоедините ниппельное соединение.
Снимите хомут.

40. Левая передняя сторона: Высвободите провод датчика ABS.

Отпустите два зажима.
Рассоедините электрический разъем.

41. Левая передняя сторона: Рассоедините электрический разъем датчика износа тормозных колодок.

Высвободите из четырех зажимов.

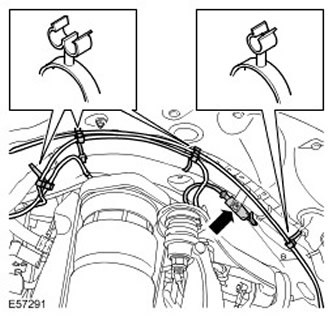

42. Левая передняя сторона: Высвободите два воздухопровода.

Высвободите из пяти зажимов.

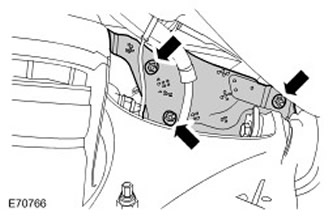

43. Левая передняя сторона: Снимите теплозащитный экран моторного отделения.

Отверните три гайки.

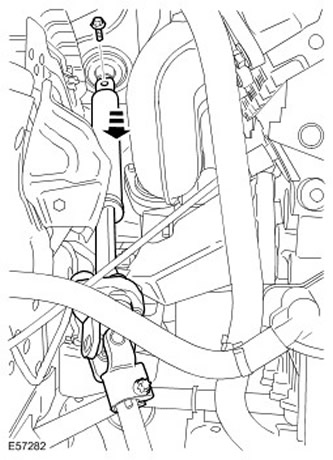

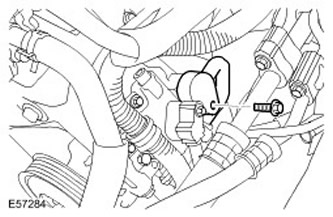

44. Отсоедините нижний вал рулевой колонки от рулевой колонки.

Выверните и отбракуйте болт Torx.

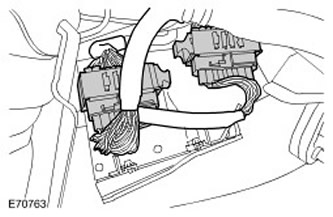

45. Левая передняя сторона: Рассоедините три электрических разъема жгута электропроводки кузова.

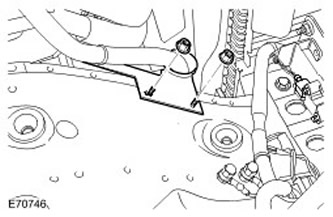

46. Левая передняя сторона: Высвободите встроенный провод массы на подрамнике кузова.

Отверните гайку.
Высвободите два провода массы.

47. ВНИМАНИЕ: Прежде чем приступить к отсоединению или снятию элементов, убедитесь в чистоте и сухости зоны вокруг контактных поверхностей и соединений. Заглушите открытые соединения для предотвращения загрязнения.

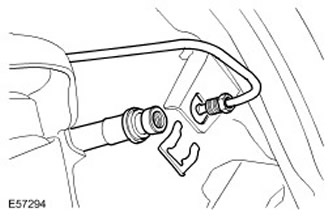

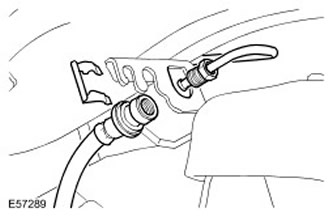

Левая передняя сторона: Высвободите тормозную магистраль.

Подложите впитывающую ткань для сбора вытекающей жидкости.
Отсоедините ниппельное соединение.
Снимите хомут.

48. Снимите молдинги заднего крыла. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)

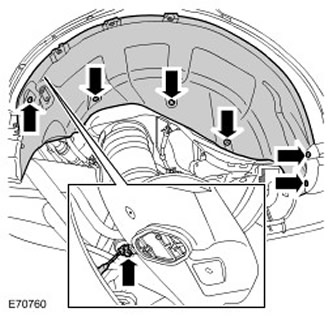

49. Снимите брызговик правого заднего крыла.

Выверните пять винтов.
Снимите стопор.
Рассоедините электрический разъем.
Повторите описанную выше процедуру на другой стороне.

50. Снимите облицовку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)

51. Снимите крышку лючка заливной горловины топливного бака. Для получения дополнительной информации обратитесь к Крышка лючка заливной горловины топливного бака в сборе (19.55.04)

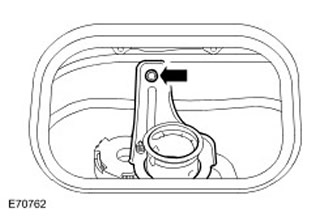

52. Высвободите заливную горловину топливного бака.

Выверните болт.

53. ВНИМАНИЕ: Прежде чем приступить к отсоединению или снятию элементов, убедитесь в чистоте и сухости зоны вокруг контактных поверхностей и соединений. Заглушите открытые соединения для предотвращения загрязнения.

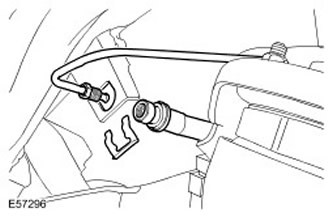

Справа сзади: Отсоедините тормозной трубопровод.

Подложите впитывающую ткань для сбора вытекающей жидкости.
Отсоедините ниппельное соединение.
Снимите хомут.

54. Слева сзади: Рассоедините два электрических разъема жгута электропроводки кузова.

55. ВНИМАНИЕ: Прежде чем приступить к отсоединению или снятию элементов, убедитесь в чистоте и сухости зоны вокруг контактных поверхностей и соединений. Заглушите открытые соединения для предотвращения загрязнения.

Слева сзади: Отсоедините тормозной трубопровод.

Подложите впитывающую ткань для сбора вытекающей жидкости.
Отсоедините ниппельное соединение.
Снимите хомут.

56. ВНИМАНИЕ: Прежде чем приступить к отсоединению или снятию элементов, убедитесь в чистоте и сухости зоны вокруг контактных поверхностей и соединений. Заглушите открытые соединения для предотвращения загрязнения.

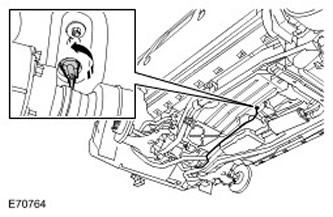

Слева сзади: Отсоедините впускную магистраль воздушного компрессора пневматической подвески.

Поднимите автомобиль на подъемнике.

57. ВНИМАНИЕ: Отметьте положение установки уплотнения.

Отсоедините трос аварийного отпускания стояночного тормоза.

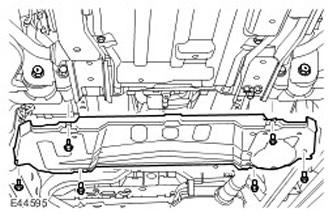

58. Снимите нижнюю защиту коробки передач.

Выверните шесть болтов.

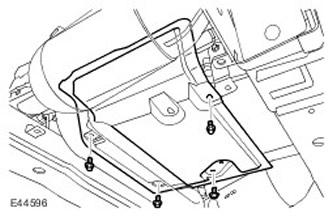

59. Снимите теплозащитный экран коробки передач.

Выверните четыре болта.

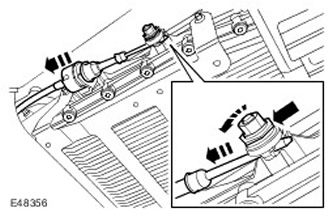

60. Высвободите трос выбора передач.

Придерживая вторым ключом зажимную втулку, отпустите контргайку.
Нажмите на фиксатор и высвободите трос.

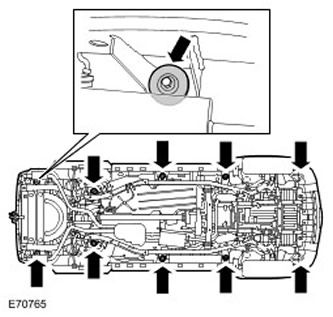

61. Выверните болты крепления опоры кузова.

Снимите 10 дистанционных шайб.

62. Временно установите колеса.

Опустите автомобиль на подъемнике.
Наверните колесные гайки.

63. ПРИМЕЧАНИЕ: Отметьте положение установки опор кузова.

ПРИМЕЧАНИЕ: Опоры кузова обозначены различными цветами.

Приподнимите и подоприте кузов.

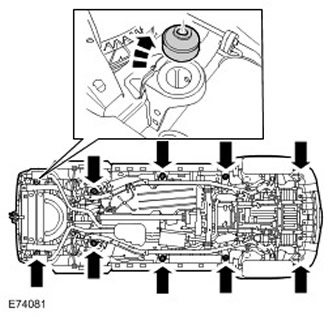

Снимите 10 опор кузова.

Установка

1. ПРИМЕЧАНИЕ: Опоры кузова обозначены различными цветами.

ПРИМЕЧАНИЕ: Установите элементы согласно их исходному положению.

Установите опоры кузова.

Очистите сопрягаемые поверхности элементов.

2. ВНИМАНИЕ: Аккуратно опустите кузов на раму кузова. Проследите, чтобы не были защемлены какие-либо элементы. Обратите особое внимание на ослабленные соединения и зону радиатора.

Установите кузов на раму кузова.

Очистите сопрягаемые поверхности элементов.
С посторонней помощью совместите опоры кузова с опорами подрамника.
Установите дистанционные шайбы.
Вверните болты, но пока не затягивайте их до конца.

3. Снимите колеса.

Поднимите автомобиль с помощью опор, расположенных под подрамником кузова.

4. Затяните болты крепления подрамника к кузову усилием 133 Нм.

5. Подсоедините трос выбора передач.

6. Закрепите трос аварийного отпускания стояночного тормоза.

Очистите сопрягаемые поверхности элементов.

7. Слева сзади: Подсоедините впускную магистраль воздушного компрессора пневматической подвески.

Очистите сопрягаемые поверхности элементов.
Закрепите зажим.

8. Слева сзади: Подсоедините тормозную магистраль.

Опустите автомобиль на подъемнике.
Очистите сопрягаемые поверхности элементов.
Установите тормозной трубопровод.
Установите зажим.
Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.

9. Слева сзади: Состыкуйте два электрических разъема жгута электропроводки кузова.

10. Справа сзади: Подсоедините тормозную магистраль.

Очистите сопрягаемые поверхности элементов.
Установите тормозной трубопровод.
Установите зажим.
Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.

11. Закрепите заливную горловину топливного бака.

Затяните болт усилием 10 Нм.

12. Установите защелку лючка заливной горловины топливного бака. Для получения дополнительной информации обратитесь к Крышка лючка заливной горловины топливного бака в сборе (19.55.04)

13. Установите облицовку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)

14. Установите брызговики обоих задних крыльев.

15. Установите молдинги обоих задних крыльев. Для получения дополнительной информации обратитесь к Молдинг задней боковой панели кузова (76.43.55)

16. Левая передняя сторона: Подсоедините тормозную магистраль.

Очистите сопрягаемые поверхности элементов.
Установите тормозной трубопровод.
Закрепите зажим.
Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.

17. Левая передняя сторона: Подсоедините провод массы подрамника кузова.

Подсоедините провода массы.
Затяните гайку усилием 25 Нм.

18. Левая передняя сторона: Состыкуйте три электрических разъема жгута электропроводки кузова.

19. ПРИМЕЧАНИЕ: Приведите рулевое управление в положение. соответствующее прямолинейному движению.

Подсоедините нижний вал рулевой колонки.

Очистите сопрягаемые поверхности элементов.
Вверните новый самостопорящийся болт и затяните его усилием 25 Нм.

20. Левая передняя сторона: Установите теплозащитный экран моторного отделения.

Затяните гайки усилием 10 Нм.

21. Левая передняя сторона: Закрепите воздушные магистрали в зажимах.

22. Левая передняя сторона: Состыкуйте электрический разъем датчика износа тормозных колодок.

Закрепите зажимами.

23. Левая передняя сторона: Подсоедините провод датчика ABS.

Состыкуйте электрический разъем.
Закрепите зажимами.

24. Справа спереди: Состыкуйте два электрических разъема жгута электропроводки кузова.

25. Справа спереди: Закрепите жгут электропроводки рамы кузова.

Закрепите двумя зажимами.

26. Справа спереди: Подсоедините тормозную магистраль.

Очистите сопрягаемые поверхности элементов.
Установите тормозной трубопровод.
Закрепите зажим.
Затяните штуцерное соединение тормозного трубопровода усилием 16 Нм.

27. Справа спереди: Подсоедините шину массы двигателя к кузову.

Затяните гайку усилием 25 Нм.

28. Справа спереди: Подсоедините провод датчика ABS.

Состыкуйте электрический разъем.
Зафиксируйте зажимы.

29. Справа спереди: Закрепите трубопровод пневмоподвески в зажиме жгута электропроводки.

30. Подсоедините жгут электропроводки датчика температуры наружного воздуха.

Состыкуйте электрический разъем.
Закрепите зажим.

31. ПРИМЕЧАНИЕ: Установите элементы согласно их исходному положению.

Подсоедините шланги насоса омывателя.

32. Состыкуйте электрические разъёмы бачка омывателя.

33. ВНИМАНИЕ: Смажьте новые уплотнение чистым компрессорным маслом.

Подсоедините магистраль низкого давления компрессора кондиционера.

Очистите сопрягаемые поверхности элементов.
Установите новое уплотнительное кольцо.
Затяните болт усилием 6 Нм.

34. ВНИМАНИЕ: Смажьте новые уплотнение чистым компрессорным маслом.

Подсоедините магистраль высокого давления конденсатора кондиционера.

Очистите сопрягаемые поверхности элементов.
Установите новое уплотнительное кольцо.
Затяните болт усилием 6 Нм.

35. Подсоедините вакуумный шланг вакуумного усилителя тормозов к впускному коллектору.

Очистите сопрягаемые поверхности элементов.

36. Установите расширительный бачок системы охлаждения.

Состыкуйте электрический разъем.
Затяните болты усилием 10 Нм.

37. Присоедините шланги к расширительному бачку системы охлаждения.

Зафиксируйте зажимы.

38. Установите заливную горловину бачка омывателя лобового стекла.

39. Установите на место бачок усилителя рулевого управления.

Расположите и закрепите на опорном кронштейне.

40. Установите штифты крепления радиатора.

41. Установите нижний воздушный дефлектор радиатора.

Закрепите тремя зажимами.

42. Установите облицовку переднего бампера. Для получения дополнительной информации обратитесь к Кожух переднего бампера (76.22.72)

43. Установите брызговики обоих передних крыльев. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

44. Установите нижний молдинг крыла.

Закрепите двумя фиксаторами.
Повторите описанную выше процедуру на другой стороне.

45. Закрепите пучки жгутов электропроводки двигателя и коробки передач.

46. Состыкуйте два электрических разъема жгута электропроводки двигателя.

47. Состыкуйте два электрических разъема жгута электропроводки коробки передач.

48. Установите пучки жгутов электропроводки двигателя и коробки передач.

49. Установите TCM. Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)

50. Установите выступающую панель боковой стенки аккумуляторного ящика.

51. Установите боковую стенку аккумуляторного ящика.

Зафиксируйте зажимы.

52. Установите верхний теплозащитный экран моторного отделения.

Вверните винт.

53. Установите положительный провод аккумулятора.

Подсоедините положительный провод аккумулятора к BJB.
Затяните гайку усилием 25 Нм.
Установите уплотнительную втулку.
Установите крышку BJB.

54. Подсоедините шланги охлаждающей жидкости к отопителю.

Зафиксируйте зажимы.

55. Закрепите шланги охлаждающей жидкости отопителя.

Закрепите зажимами.

56. Установите воздушн й фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)

57. Подсоедините провод масс к аккумулятору. Для получения дополнительной информации обратитесь к Спецификация.

58. Заправьте охлаждающей жидкостью систему охлаждения и удалите из систем воздух. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системЫ! охлаждения (26.10.01)

59. Заправьте систему A/C. Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)

60. Удалите воздух из тормозной системы. Для получения дополнительной информации обратитесь к Удаление воздуха из системЫ! тормозов (70.25.02)

61. Установите колеса.

62. Установите переключатель системы динамической стабилизации в сборе. Для получения дополнительной информации обратитесь к Переключатель оптимизации характеристик подвески и управляемости автомобиля (86.65.11)

63. Отрегулируйте трос выбора передач. Для получения дополнительной информации обратитесь к Регулировка троса рычага выбора передач (44.30.04)

64. Установите теплозащитный экран коробки передач.

Затяните болты усилием 10 Нм.

65. Установите нижнюю защиту коробки передач.

Затяните болты усилием 10 Нм.
