Снятие
1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)
3. ВНИМАНИЕ: Перед отсоединением или снятием любых узлов и деталей убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы закрывайте все открытые соединения.
ПРИМЕЧАНИЕ: В ходе выполнения данной операции неизбежно прольется некоторое количество масла.
Для минимизации потерь жидкости пережмите питающий шланг насоса усилителя рулевого управления.
4. Отсоедините магистраль высокого давления от штуцера насоса рулевого управления. Положите гигроскопическую ткань для впитывания пролитой жидкости.
5. Отсоедините питающий шланг насоса усилителя рулевого управления. Освободите зажим.

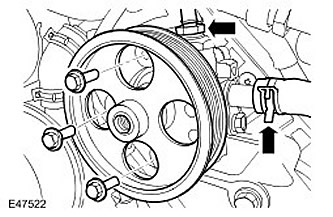

6. Снимите насос усилителя рулевого управления. Выверните 3 болта.
Установка
1. Установите насос усилителя рулевого управления.
- Очистите контактные поверхности деталей.
- Вверните болты и затяните их с моментом 25 Нм.
2. Подсоедините питающий шланг усилителя рулевого управления к насосу рулевого управления.
- Очистите контактные поверхности деталей.
- Зафиксируйте зажим.
3. Подсоедините магистраль высокого давления к насосу рулевого управления.
- Очистите контактные поверхности деталей.
- Установите новые уплотнения.
- Затяните штуцер с моментом 25 Нм.
4. Установите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)
5. Присоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
6. Залейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха
