После остановки двигателя перед началом выполнения любого ремонта системы впрыска топлива подождите, как минимум, одну минуту.
Очистите зону вокруг элемента и удалите из нее посторонний материал. Заглушите все отверстия. Используйте новые колпачки.
Выпустите воздух из топливной системы путем проворачивания двигателя для выпуска воздуха из системы.
ПРИМЕЧАНИЕ: Датчики давления и температуры топлива являются неотъемлемой частью топливной рампы и их нельзя менять по отдельности.
Снятие
1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Снимите обшивку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

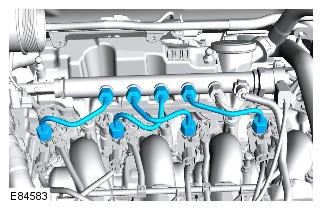

3. Снимите четыре питающих топливопровода высокого давления и отбракуйте их.
Проследите за тем, чтобы оба конца топливопровода оставались в контакте до тех пор, пока обе накидные гайки не будут отвернуты и зона около соединений не будет тщательно очищена.
Заглушите все отверстия. Используйте новые колпачки.
4.
5.
6.
7. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.
8.

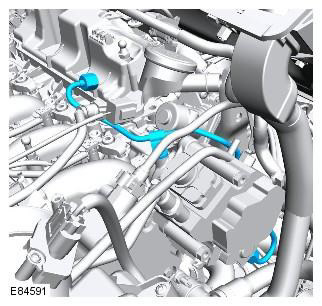

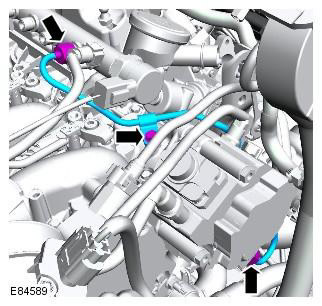

9. Высвободите топливопровод высокого давления между топливным насосом и топливным коллектором.
Очистите зону вокруг элемента и удалите из нее посторонний материал. Заглушите все отверстия. Используйте новые колпачки.
ПРИМЕЧАНИЕ: Используйте дополнительный ключ, чтобы предотвратить проворачивание элемента.
10. Снимите топливопровод высокого давления между топливным насосом и топливным коллектором и отбракуйте его.
Установка
1. Установите новый топливопровод высокого давления между топливным насосом и топливным коллектором.
ПРЕДОСТЕРЕЖЕНИЕ: Очистите зону вокруг элемента и удалите из нее посторонний материал.

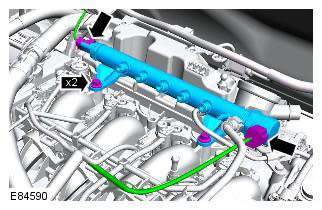

2. Установите топливный коллектор. Момент затяжки: 22 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Очистите зону вокруг элемента и удалите из нее посторонний материал.
3. Подсоедините топливный насос к топливопроводу высокого давления топливного коллектора, но на данном этапе не затягивайте полностью.
ПРЕДОСТЕРЕЖЕНИЕ: Очистите элемент от грязи и смазки.
4. Затяните топливопровод высокого давления. Момент затяжки: Этап 1: 22 Nm. Этап 2: 25 Nm
5. Установите болт крепления топливопровода высокого давления. Момент затяжки: 8 Nm

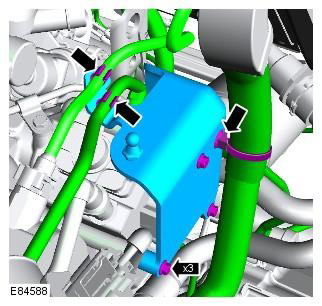

6. Установите кронштейн топливного насоса. Момент затяжки: 8 Nm

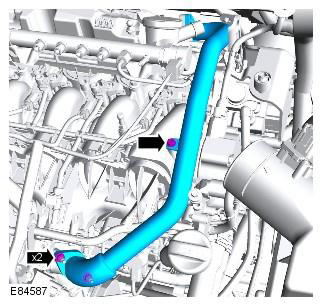

7. Установите трубопровод EGR. Момент затяжки: 10 Nm

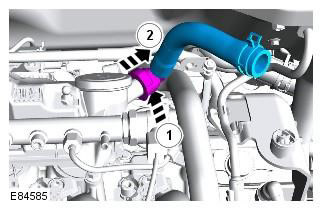

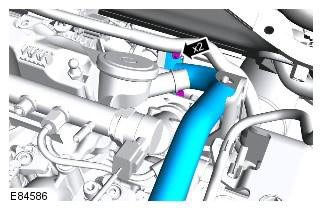

8. Установите вентиляционный трубопровод.

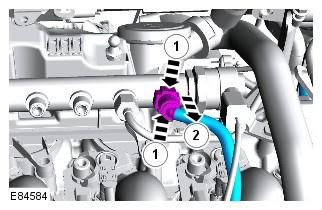

9. Подсоедините возвратный топливопровод низкого давления.
10. Установите новые топливопроводы высокого давления, но на этом этапе не затягивайте полностью.
Очистите зону вокруг элемента и удалите из нее посторонний материал. Топливные форсунки топливопровода высокого давления необходимо устанавливать попарно. Форсунки 2 и 3, 1 и 4, соответственно.
11. Затяните новые питающие топливопроводы высокого давления. Момент затяжки: Этап 1: 22 Nm. Этап 2: 25 Nm
12. Установите защиту двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).
13. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
14. Удалите воздух из топливной системы.
ПРЕДОСТЕРЕЖЕНИЕ: Выпустите воздух из топливной системы путем проворачивания двигателя для выпуска воздуха из системы.
