Freelander 2. Топливный насос высокого давления двигателя 2.2L Duratorq Td4

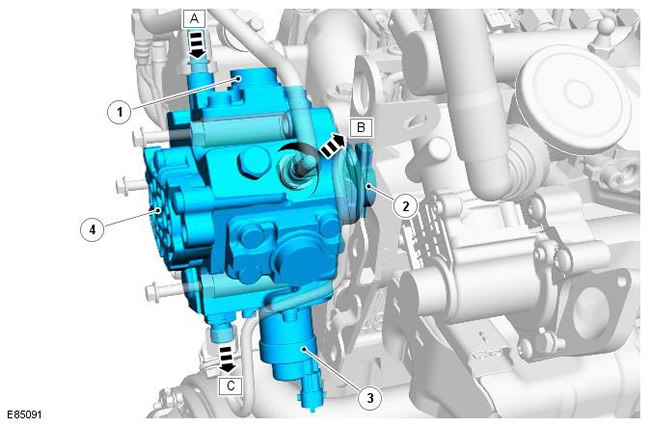

Поз. № запасной части Наименование
A - Питающий топливопровод от фильтра к всасывающему насосу
B - Возврат топлива низкого давления к фильтру
C - Подача топлива высокого давления к топливному коллектору
1 - Плунжерные пары высокого давления (3 шт.)
2 - Вал привода топливного насоса высокого давления
3 - VCV
4 - Всасывающий насос

Топливный насос высокого давления установлен позади головки цилиндров (со стороны коробки передач) и приводится в действие выпускным распределительным валом. Топливный насос - это 3-поршневой, радиальный плунжерный насос с плунжерными парами, равномерно расположенными по окружности под углом 120 градусов друг к другу. Выпускной порт высокого давления от плунжерных пар соединяется с кольцевым контуром в топливном насосе и обеспечивает подачу топлива под постоянным давлением к топливному коллектору. Насос способен создавать максимальное давление топлива 1 600 бар.

Насос высокого давления включает в себя следующие элементы:

  • Три плунжерные пары высокого давления
  • Встроенный всасывающий насос
  • Клапан управления подачей топлива (VCV)

Топливный насос высокого давления и встроенный всасывающий насос неотделимы друг от друга. Топливный насос высокого давления не связан с фазами газораспределения двигателя.

Контролируемое количество топлива может быть перепущено через насос высокого давления и возвращено по возвратному топливопроводу в топливный фильтр. Возвращаемое (перепускаемое) топливо обеспечивает охлаждение и смазку внутренних элементов топливного насоса высокого давления.



Всасывающий насос


Топливный всасывающий насос установлен на задней части топливного насоса. Он образует единый блок с насосом высокого давления. Топливный всасывающий насос - это насос шестеренного типа. Он соединен с питающей магистралью топливного фильтра. Всасывающий насос создает разрежение (давление ниже атмосферного) в питающей магистрали, идущей к топливному баку, и вытягивает топливо из бака. Топливо проходит через топливный фильтр и затем подается при давлении, созданном всасывающим насосом, к впускному порту насоса высокого давления.

Значения разрежения для нормально работающего всасывающего насоса показываются для следующих рабочих условий двигателя:

Рабочие условия двигателя Разрежение, создаваемое всасывающим насосом
Проворачивание -133 ± 7 мбар
Полная нагрузка -267 ± 133 мбар



Клапан управления подачей топлива (VCV)


VCV находится на насосе высокого давления. Он расположен в питающем порте между плунжерными парами высокого давления и всасывающим насосом. VCV - это электромагнитный клапан с регулируемым положением, который управляется ECM посредством широтно-импульсно модулированного сигнала (PWM) напряжением 12В. VCV управляет количеством топлива, которое подается всасывающим насосом к плунжерным парам высокого давления.

При работе топливного насоса высокого давления давление топлива создается, когда VCV открыт и PCV, установленный на топливном коллекторе, закрыт. Клапаны VCV и PCV могут занимать различные положения и используются ECM, чтобы управлять подачей топлива и давлением в топливной системе.

В фазе подогрева топлива, когда температура подаваемого топлива меньше 40°C, ECM полностью открывает VCV. Подача и давление топлива затем управляются непосредственно PCV под управлением ECM.

VCV обычно открыт, когда электромагнитный клапан не получает питание от ECM. Значение сопротивления электромагнитной катушки VCV - 2.8 Ом при 20°C. За дополнительной информацией обратитесь к главе: Electronic Engine Controls - 2.2L Diesel (303-14 Electronic Engine Controls - 2.2L Diesel, Описание и принцип действия).















Freelander 2. Топливный коллектор типа common rail двигателя 2.2L Duratorq Td4

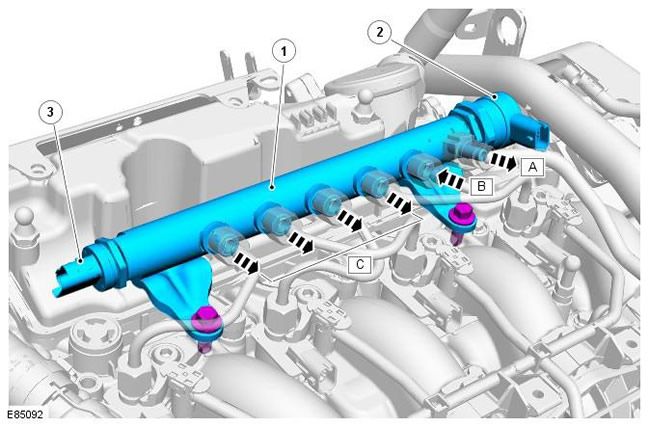

Поз. № запасной части Наименование
A - Возврат топлива низкого давления к фильтру
B - Подача топлива высокого давления - от топливного насоса высокого давления к топливному коллектору
C - Трубопровод высокого давления - от топливного коллектора к форсункам (4 шт.)
1 - Топливный коллектор
2 - PCV
3 - Датчик давления в топливном коллекторе

Топливный коллектор изготавливается из кованой стали и крепится непосредственно к головке цилиндров двумя элементами крепления. В топливном коллекторе хранится топливо под давлением от насоса высокого давления. К тому же он предотвращает колебания давления в системе высокого давления. В отверстиях на каждом конце топливного коллектора установлены датчик давления в топливном коллекторе и PCV типа PWM. Датчик давления установлен в топливном коллекторе со стороны привода вспомогательных агрегатов. PCV установлен в коллекторе со стороны коробки передач.

Топливопроводы высокого давления соединяют топливный коллектор с насосом высокого давления и топливными форсунками. Перепускной (возвратный) трубопровод соединяет топливный коллектор с возвратным контуром топливного фильтра.

Топливный коллектор, датчик давления топлива и PCV образуют единый узел и их не следует разделять. Если возникает неисправность, которая требует замены элементов, следует заменить весь топливный коллектор в сборе.



Датчик давления в топливном коллекторе


На конце топливного коллектора (со стороны привода вспомогательных агрегатов) установлен датчик давления в топливном коллекторе. Он соединен с ECM жгутом электропроводки двигателя. Датчик давления имеет электрические цепи питания 5В, заземления и передачи сигнала. Датчик давления в топливном коллекторе - это пьезорезисторный, содержащий исполнительную диафрагму. Прогиб диафрагмы обеспечивает подачу к ECM пропорционального выходного сигнала напряжения, в зависимости от давления топлива в топливном коллекторе.



Параметры датчика давления



Выходное напряжение датчика давления Давление в топливном коллекторе
0,5V 230 бар
4,5V 1 600 бар

ECM сравнивает напряжение сигнала датчика со значениями, находящимися в памяти, чтобы рассчитать фактическое давление топлива, присутствующее в коллекторе. Затем ECM использует информацию о давлении в топливном коллекторе для управления рабочим положением VCV и PCV. За дополнительной информацией обратитесь к главе: Electronic Engine Controls - 2.2L Diesel (303-14 Electronic Engine Controls - 2.2L Diesel, Описание и принцип действия).



Клапан управления давлением (PCV)


PCV установлен на конце топливного коллектора (со стороны коробки передач). Он соединен с ECM жгутом электропроводки двигателя. PCV - это электромагнитный клапан, управляемый сигналом PWM напряжением 12 В. ECM приводит в действие PCV, чтобы регулировать давление топлива в топливном коллекторе. Сбрасываемое топливо направляется по перепускному трубопроводу топливного коллектора в возвратный контур топливного фильтра. Возвращаемое (перепускаемое) топливо обеспечивает охлаждение и смазку PCV. За дополнительной информацией обратитесь к главе: Electronic Engine Controls - 2.2L Diesel (303-14 Electronic Engine Controls - 2.2L Diesel, Описание и принцип действия).

PCV обычно открыт, когда электромагнитный клапан не получает питание от ECM. Значение сопротивления электромагнитной катушки PCV - 3.6 Ом при 20°C.

PCV также используется ECM для обеспечения непосредственного управления топливной системой в следующих ситуациях:

  • В фазах резкого перехода в уровне частоты вращения коленчатого вала двигателя (например, при резком отпускании педали акселератора), когда работы VCV недостаточно для воздействия на подачу топлива к топливному коллектору.
  • Для управления давлением топлива, когда VCV неисправен.
  • В фазе подогрева топлива, когда температура подаваемого топлива меньше 40°C. VCV полностью открывается ECM, и насос высокого давления сжимает максимальное количество топлива, чтобы поднимать температуру топлива. Затем ECM модулирует PCV, чтобы обеспечивать возврат топлива из топливного коллектора в возвратный контур топливного фильтра. После этого топливо рециркулирует через топливный фильтр и возвращается к насосу высокого давления.
  • Когда температура подачи топлива превышает 70°C. ECM модулирует работу PCV, чтобы сбросить давление в топливном коллекторе, впоследствии уменьшая температуру топлива для защиты элементов топливной системы. Топливо, возвращаемое из топливного коллектора, направляется в возвратный контур топливного фильтра и назад в топливный бак.
  • При выключении двигателя, чтобы постепенно сбросить давление в топливном коллекторе.
