Freelander 1. Не фиксируемый переключатель - звуковой сигнал







Демонтаж

1. Снимите модуль подушки безопасности с рулевого колеса.

СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Подушка безопасности водителя.

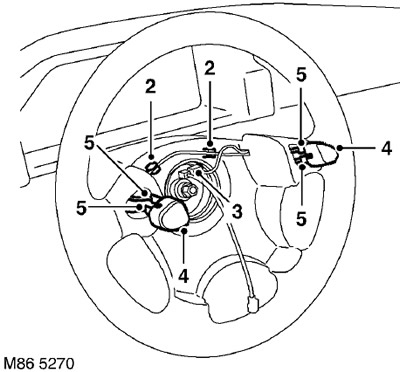

2. Освободите колодку переключателя звукового сигнала и провода из основания рулевого колеса.

3. Отсоедините колодку разъема узла вращающегося токосъемника.

4. Используя инструмент с широкими закруглёнными краями, осторожно извлеките переключатель звукового сигнала из рулевого колеса.

5. Запомнив установочное положение, отсоедините 2 колодки и снимите переключатель звукового сигнала.



Установка

1. Расположите переключатель звукового сигнала рядом с рулевым колесом и присоедините колодки.

2. Осторожно установите переключатель звукового сигнала в рулевое колесо.

3. Присоедините колодку разъема узла вращающегося токосъемника.

4. Закрепите провода и колодку на основании рулевого колеса.

5. Установите модуль подушки безопасности в рулевое колесо.

СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Подушка безопасности водителя.











Freelander 1. Звуковой сигнал - снятие и установка







Демонтаж

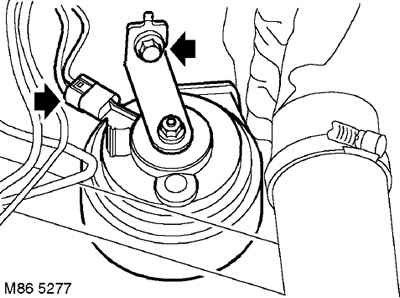

1. Отверните болт крепления звукового сигнала к кузову.

2. Отсоедините колодку от звукового сигнала и снимите звуковой сигнал.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

3. Отверните гайку крепления кронштейна к звуковому сигналу и снимите кронштейн.



Установка

1. Присоедините кронштейн к звуковому сигналу и закрепите гайкой.

2. Присоедините колодку к звуковому сигналу.

3. Установите звуковой сигнал на кузов и закрепите с помощью болта.













Freelander 1. Иммобилайзер - электронный блок управления (ЭБУ)







Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите панель приборов.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.

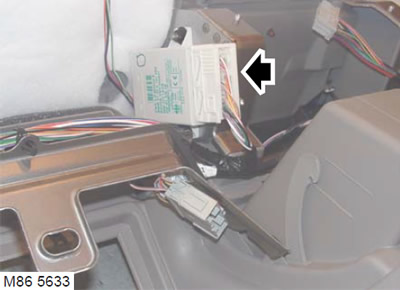

3. Отверните 2 пластмассовые гайки крепления ЭБУ иммобилайзера и отсоедините колодку. Извлеките ЭБУ иммобилайзера.



Установка

1. Присоедините колодку проводки к ECU иммобилайзера.

2. Расположите ЭБУ по месту, установите и наверните 2 пластиковые гайки.

3. Установите на место панель приборов.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004-го модельного года.

4. Присоедините "отрицательную" клемму аккумуляторной батареи.

5. Инициализируйте систему, используя диагностический прибор TestBook/T4.
