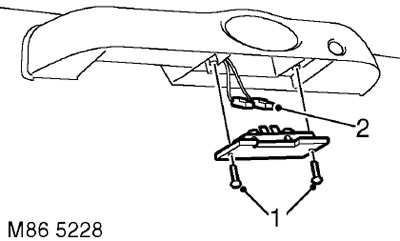

Демонтаж





1. Отверните 2 винта крепления фонаря к ручке двери грузового отделения.

2. Отсоедините 2 колодки от фонаря освещения номерного знака.



Установка

1. Установите фонарь освещения номерного знака и присоедините колодки.

2. Установите фонарь освещения номерного знака и закрепите его винтами.

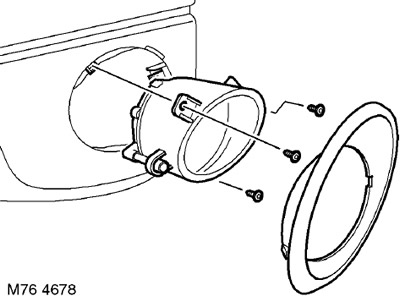

Freelander 1. Комбинированный фонарь - противотуманный свет/габариты - модели с 04MY







Демонтаж





1. Освободите и извлеките накладку комбинированного фонаря из бампера.

2. Отверните 3 винта крепления комбинированного фонаря к бамперу.

3. Освободите комбинированный фонарь, отсоедините колодку и снимите фонарь.



Установка

1. Расположите комбинированный фонарь в бампере и присоедините колодку разъема фонаря.

2. Установите комбинированный фонарь в бампер и заверните винты крепления.

3. Установите накладку комбинированного фонаря в бампер.

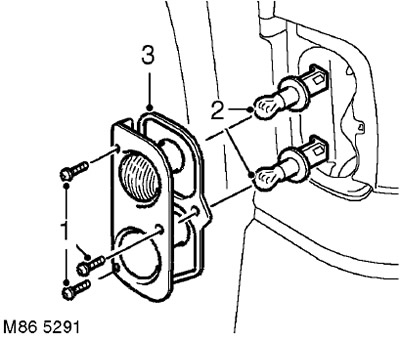

Freelander 1. Комбинированный фонарь - задний







Демонтаж





1. Отверните 3 винта Torx крепления фонаря к кузову.

2. Освободите фонарь, отсоедините 2 патрона ламп и извлеките фонарь.

3. Снимите резиновый уплотнитель фонаря.



Установка

1. Установите резиновый уплотнитель и патроны ламп в фонарь.

2. Установите фонарь, установите и затяните винты Torx.
