КАБИНА АВТОМОБИЛЕЙ КАМАЗ - ЧАСТЬ 5

Оперение автомобиля

К оперению относятся следующие сборочные единицы: облицовочная панель, передние и задние крылья и брызговики, подножки, грязевой настил рамы, различные аэродинамические устройства.

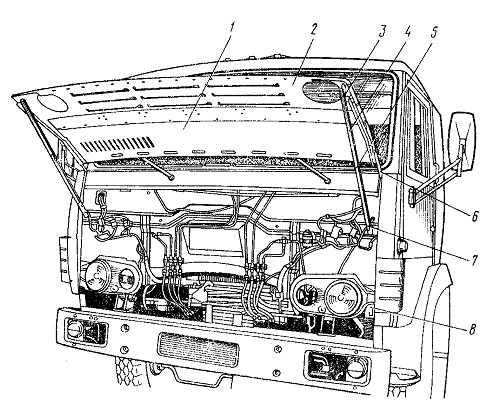

Рис. 258. Передняя часть кабины и облицовочная панель: 1
- панель верхняя; 2 - панель нижняя; 3 - замок облицовочной панели; 4 - стойка упора; 5 - собачка защелки; 6 - петля навески панели; 7 - обойма упора; 8 - личинка замка

Панель облицовочная (рис. 258) передней части кабины выполнена подъемной для обеспечения доступа к расположенным на передке отопителю кабины, устройствам очистки и обмыва стекол, к приборам электрооборудования, пневмосистемам, передним опорам кабины и т.п.

Облицовочная панель состоит из двух панелей: верхней 1 и нижней 2, соединенных между собой болтами. Нижняя панель имеет решетку для подвода воздуха к радиатору системы охлаждения двигателя и отверстия под фары. Для большей жесткости обе панели имеют усилители. Вверху облицовочная панель крепится винтами на двух петлях 6 к передку кабины. В поднятом положении облицовочная панель фиксируется двумя телескопическими упорами, состоящими из стойки 4, обоймы 7 и собачки 5, фиксирующей упоры при поднятой облицовке.

В опущенном положении облицовочная панель запирается двумя замками 3, которые крепятся в нижней панели облицовки. Замки срабатывают при нажатии на облицовочную панель и открываются при вытягивании облицовочной панели на себя. При плохом фиксировании запоров в нижнем положении облицовочной панели необходимо замок 3 и личинки 8 на передке передвинуть в нужное положение в пределах отверстий, а при необходимости и подогнуть личинки.

Плохое фиксирование упора в поднятом положении облицовочной панели может быть при деформации упорного уголка собачки 5, приклепанного внутри стойки 4 упора. Для ликвидации этого дефекта необходимо выправить этот уголок и получше расклепать его на стопке. Упоры должны фиксироваться автоматически при поднятии облицовочной панели и расфиксироваться при поднятии облицовочной панели еще выше и последующем опускании вниз.

Крылья передние состоят из двух частей (передней и задней) и переднего грязевого щитка, крепящихся к кабине болтами с резьбой М8. К задней части крыла, а также к брызговику, отделяющему двигатель от колеса, крепятся резиновые фартуки, а к задней части правого крыла крепится дюралевая ручка для подъема кабины. Внутренняя поверхность

крыльев для предохранения от абразивной коррозии напылена пластизолью Д11А слоем 1.. .2 мм.

Подножка кабины выполнена в виде решетки из алюминиевого сплава. Крепится к щитку подножки и к передней части крыла.

Устройства аэродинамические применяются для улучшения обтекаемости автомобиля, снижения сопротивления воздуха и уменьшения забрызгиваемо-сти кабины при движении по грязной дороге.

Боковые обтекатели крепятся к панели передка в четырех местах. Для установки и снятия обтекателей необходимо снять боковые съемные панели передка.

На крыше автомобиля-тягача КамАЗ-53212 может устанавливаться обтекатель крыши, который существенно уменьшает аэродинамическое сопротивление воздуха. Параболическая поверхность стеклопластикового обтекателя создает переход от поверхности передней части кабины и крыши к верхней части поверхности тента платформы. Перед установкой обтекателя необходимо снять габаритные фонари автопоезда с крыши кабины (для этого снять переднюю часть обивки крыши), закрыть отверстия заглушками, пропустив провода через одну из них, установить фонари на обтекатели после его установки.



Техническое обслуживание

При сервисе 1 смажьте оси передних опор кабины через пресс-масленки до выдавливания свежей смазки. При отсутствии пресс-масленки допускается смазывать оси опор кабины по необходимости при техническом обслуживании ТО-2 или СТО в следующем порядке:

— опрокиньте кабину во второе положение (60°);

— выверните стяжные болты и снимите рычаги торсионов;

— подвесьте кабину на кран-балке так, чтобы разгрузить оси передних опор;

— поочередно расшплинтуйте, выньте и смажьте оси.

При сервисе 2 проверьте:

— состояние и действие механизма подъема, ограничителя и запорного устройства кабины; при необходимости отрегулируйте угол закручивания торсионов;

— состояние и действие стеклоподъемников дверей кабины;

— работу стеклоочистителей;

— состояние и действие замков дверей;

— состояние сидений.

Устраните неисправности.

Затяните гайки:

— стремянок и болтов крепления рессор;

— осей опор рычагов

При необходимости отрегулируйте механизм опрокидывания кабины.

Угол закручивания торсионов регулируйте в том случае, если велико усилие, необходимое для подъема кабины или, наоборот, для опускания кабины в исходное положение.

Для регулирования надо увеличить или уменьшить угол закручивания торсиона перестановкой рычагов 7 (см. рис. 240) торсионов на шлицевых концах торсионов 12.

Перестановка рычага на один зуб изменяет угол закручивания торсиона на 7°30'. Кроме того, регулирование угла закручивания торсиона дополнительно можно проводить перестановкой оси с втулкой 9 опоры 8 рычага торсиона. Опора рычага торсиона имеет два отверстия, и при перестановке втулки 9 в другое отверстие меняется угол закручивания торсиона на 3°45'.

Для удобства регулирования торсионов на шлицевых торцах торсионов и на рычагах кернением нанесены метки. При установке новых торсионов на трехместную кабину метки на торцах торсионов и рычагах, как правило, должны совпадать, а втулки в опорах рычагов торсионов быть в нижнем положении. При установке новых торсионов на кабину со спальным местом рычаги торсионов должны быть смещены на один шлиц в сторону закручивания относительно меток на торцах торсионов.

Для регулирования угла закручивания торсионов опрокиньте кабину на 60° (см. ниже), освободив торсионы от нагрузки. При регулировании угла перестановкой втулок 9 опор торсионов с целью увеличения угла переставьте втулки опор рычагов торсионов из верхних отверстий в нижние, а для уменьшения угла сделайте наоборот.

В случае регулирования угла закручивания перестановкой рычагов торсионов предварительно ослабьте гайки стяжных болтов и переставьте рычаги на требуемое количество шлицев (для увеличения угла закручивания — вперед, в сторону опрокинутой кабины). После перестановки рычагов затяните гайки стяжных болтов.

Следите, чтобы оба рычага были смещены на одинаковое число шлицев относительно меток, а оси опор рычагов находились в одном положении, иначе это приведет к преждевременному износу торсионов.

Опрокидывание кабины на 60° необходимо для обеспечения большего доступа к силовому агрегату, в частности, для снятия двигателя.

Перед тем как опрокинуть кабину на 60°, снимите буфер или фары и поднимите облицовочную панель кабины. Затем освободите удлинитель 3 ограничителя подъема кабины (см. рис. 246), вынув палец 1, соединяющий верхнюю часть удлинителя со скобой 2, укрепленной на продольной балке пола, придерживая кабину за ручку на правом крыле, опрокиньте ее на длину удлиненного ограничителя.

Регулирование запорного механизма кабины требуется при слабой фиксации запорных крюков в закрытом положении или при слишком малом усилии, необходимом для отпирания. Для этого выверните винт, крепящий подушку (см. рис. 247) на кронштейне скобы запора, поставьте под подушку дополнительно одну-две или более прокладки.

При техническом обслуживании стеклоочистителей проверьте исправность стеклоочистителей. Обратите внимание на равномерность работы стеклоочистителей, укладку щеток в исходное положение, равномерность прижатия щетки и очистки стекла.

Не поворачивайте рычаги щеток рукой, так как при этом вы можете их сместить и при работе щетки будут упираться в уплотнитель ветрового стекла. Не поднимайте рычаг на максимально допустимый угол во избежание растяжения пружины рычага.

При хранении автомобилей на открытых площадках в зимнее время снимите щетки стеклоочистителя, так как они могут примерзнуть к стеклу и резина их быстро разрушается. Перед пуском стеклоочистителя в зимнее время удалите со стекол иней или лед, включив отопитель кабины.

При длительной стоянке автомобиля на открытой площадке в жаркую погоду щетки также необходимо снимать во избежание растрескивания резины. При этом на концы рычагов наденьте кусочки резиновой трубки для предотвращения царапин на стекле. При эксплуатации стеклоочистителей периодически промывайте щетки и ветровые стекла обезжиривающим раствором.
Не допускайте работу стеклоочистителя при наличии на стеклах сухой пыли и грязи.

Проверьте работу омывателя стекла; при необходимости “прочистите жиклеры 8 (см. рис. 250). Для чистки жиклера выверните зажимной винт и снимите кольцо жиклера.

Бачок заполняйте смесью воды со специальной жидкостью НИИСС-4 (см. приложение 3), фильтруя жидкость при заливке. Направление струи жидкости регулируйте поворотом зажимного кольца сбоку головки жиклера. Для этого отпустите винт, поверните зажимное кольцо прорезью так, чтобы струя жидкости попадала на стекло в верхнюю часть сектора, описываемого щеткой стеклоочистителя. В этом положении кольцо затяните винтом.

При техническом обслуживании отопителя перед зимней эксплуатацией проверьте состояние радиатора, трубопроводов, шлангов, усилие поворачивания пробки крана 10 (см. рис. 252) отопителя. Если пробка крана поворачивается с большим усилием [более 14,7 N (1,5 кгс) на рычаг крана], кран разберите, для этого выверните и извлеките тросик управления краном, отверните гайку, крепящую рычаг крана, и снимите рычаг, выверните крышку-втулку крана и выньте пробку крана. После этого удалите накипь из проходных отверстий, с пробки, проверьте уплотнитель, промойте кран. Перед сборкой поверхность пробки смажьте смазкой МЗ-10. Соберите кран в обратной последовательности. При закреплении троса рычажок управления краном должен быть в крайнем правом положении («открыто»), а рычажок крана 10 — также в положении «ОТКРЫТО», то есть максимально повернут по часовой стрелке.

При использовании в качестве охлаждающей жидкости в системе охлаждения двигателя воды, по окончании работы слейте воду из системы охлаждения двигателя и из отопителя кабины. Для слива воды откройте сливной кран 15 на подводящих трубопроводах отопителя. При этом кабина должна быть в опущенном, транспортном положении, иначе часть жидкости останется в провисающей части подводящего шланга 17.

Следите, чтобы при опущенной кабине подводящий шланг 17 не провисал. Для устранения провисания подводящего шланга ослабьте хомут крепления шланга на трубе 16 около сливного крана и насадите шланг глубже на трубу, затем затяните стяжной хомут.

При засорении или тугом проворачивании сливного крана разберите кран, вынув замочное кольцо из корпуса под ручкой, и выньте пробку крана. Детали крана промойте, очистите от накипи, смажьте смазкой ЦИАТИМ-201.

При сервисе С проверьте:

— состояние лакокрасочных покрытий, при необходимости подкрасьте;

— состояние и крепление крыльев, подножек, брызговиков;

— работу механизма подрессоривания сиденья водителя, механизмов перемещения сидений и регулирования угла наклона спинки;

— действие системы отопления и обдува ветровых стекол.

Устраните неисправности.

Замените разрушенный участок уплотнителя двери.



Ремонт

Установка ремней безопасности. Определите точки крепления ремней безопасности к полу (снаружи в этих местах к полу приварены усилители с гайками,

а внутри имеются отверстия в термо-шумоизоляции с отгибаемыми язычками в ковриках пола).

Приверните болтами кронштейны 14 (см. рис. 255) крепления ремней безопасности водителя приварными гайками в сторону сиденья.

Приверните кронштейны 5 поясных ремней безопасности пассажиров справа от крайнего пассажирского сиденья и слева от среднего пассажирского сиденья приварными гайками в сторону сиденья.

Приверните двойной кронштейн 9 между средним и крайним пассажирскими сиденьями.

Все кронштейны приворачиваются к полу болтами 22 М10х1,25х20. Гайки на кронштейнах для крепления ремней безопасности — с дюймовой резьбой (7/16''). Гайки на усилителях 18 боковины — с дюймовой резьбой (7/16'').

Для того чтобы найти отверстия в боковинах для крепления ремней безопасности, отмерьте 245 мм назад от стыка обивок боковины верхней части (над проемом двери), затем отмерьте вниз от верхнего края обивки боковины 220 мм (для правой боковины). Нащупайте в этом месте отверстие в каркасе обивки (диаметр 20 мм) и проделайте отверстие диаметром 18 мм в самой обивке. Для левой боковины эти размеры соответственно равны 270 и 80 мм.

Установка тяг, ушков и самих ремней описана в инструкции, прилагаемой к комплекту ремней.

Для снятия кабины

— поднимите переднюю облицовочную панель кабины;

— разъедините штекерную колодку электропроводки подфарников;

— выверните болты крепления переднего буфера и снимите его;

— разъедините штекерные колодки правого и левого пучков электропроводки;

— отсоедините промежуточную тягу тормозного крана от кронштейна, расположенного на левом лонжероне, расшплинтовав и вынув палец тяги;

— отсоедините тягу управления подачей топлива;

— отсоедините гидравлический шланг пневмогидроусилителя сцепления и слейте жидкость из гидропривода;

— выпустите воздух из ресиверов контуров и отсоедините все пневмошланги, установленные на кронштейнах передней панели кабины;

— расшплинтуйте и отверните гайку клина карданного вала рулевого управления, выколоткой из мягкого металла выбейте клин;

— отсоедините карданный вал рулевого управления;

— отсоедините трос привода жалюзи радиатора;

— закройте кран отопителя кабины и отсоедините шланг подвода и отвода охлаждающей жидкости;

— снимите замковые шайбы с правого и левого пальцев передних кронштейнов опор кабины; откройте запорные устройства с левой и правой сторон, освободите предохранительный крюк и опрокиньте кабину на 42°;

— расшплинтуйте и выньте палец ограничителя подъема кабины, расположенный на кронштейне кабины;

— поддерживая кабину, опрокиньте ее на 60°;

— выверните стяжные болты и снимите рычаги торсионов;

— откройте двери кабины;

— подведите кран-балку и с помощью приспособления захватите кабину за верхние полки дверных проемов;

— поддерживая кабину кран-балкой, рас-
шплинтуйте и выньте палец нижней стойки ограничителя кабины;

— осторожно опустите кабину в первоначальное положение;

— разгрузите ось передних опор кабины, приподняв кабину кран-балкой, выньте оси из правого и левого кронштейнов;

— поднимите кабину кран-балкой и установите ее на подставку.

Снятие передних опор производите только после снятия кабины. Для снятия нижних и верхних кронштейнов выверните болты, крепящие их к раме и к поперечной балке пола кабины. Верхние кронштейны крепятся в полу к плавающим пластинам 14 (см. рис. 240) с резьбовыми отверстиями, которые при необходимости можно заменить изнутри кабины через овальные отверстия в полу или через отверстие для рулевой колонки, отогнув фиксирующие их усики вставки 15 балки пола.

При установке нижних кронштейнов следите, чтобы сохранилась соосность отверстий обоих кронштейнов, а окончательно затягивайте болты крепления верхних кронштейнов после установки их в нижние кронштейны и соединения их осями 4, но пока кабина еще подвешена и передние опоры не нагружены ее весом.

Снятие и установка дверей. Для снятия двери расшплинтуйте палец, соединяющий ограничитель открывания двери с кронштейном на внутренней панели двери, затем выверните болты крепления навесок двери с передней стойкой кабины.

Установку дверей проводите с установленными замком и фиксатором замка двери. Перед затяжкой болтов, крепящих навески к стойке, заприте замок во второе фиксированное положение. Чтобы избежать трения между клином замка и фиксатором, перед этим вставьте в паз фиксатора какую-нибудь прокладку толщиной 1...1,5 мм (желательно полиэтиленовую), которую уберите после затяжки болтов навески двери. При этом зазор между дверью и проемом двери по всему проему выдерживается постоянным (6... 10 мм).

Снятие крышки люка внутренней панели двери. Для того чтобы обеспечить доступ к механизмам двери, а также демонтаж механизмов замка, стеклоподъемника, стекол, необходимо предварительно снять крышку люка внутренней панели двери.

Для этого снимите внутренние ручки замка двери и стеклоподъемника, для чего нажмите на полиэтиленовую розетку 6 (см. рис. 248) под ручкой и выньте чеку крепления ручки. Потом выверните винты крепления крышки люка двери и снимите крышку.

Снятие замка двери проводите через люк внутренней панели двери в следующем порядке:

— снимите крышку люка;

— выверните три болта крепления привода 4 (см. рис. 248). Поворачивая привод, выведите его из зацепления с тягой 1 и выньте через люк;

— выверните винты крепления замка из торца двери и выньте его через люк.

Устанавливайте замок в обратном порядке. При сборке привода и замка все трущиеся поверхности и пружины смазывайте смазкой МЗ-10.

Для снятия фиксатора 19 замка выверните винты, крепящие его к задней стойке боковины кабины.

При неисправности кнопки 26 замка наружной ручки двери кнопку можно вынуть после снятия наружной ручки 27. Для снятия наружной ручки выверните через люк внутренней панели двери два винта, крепящие ее со стороны внутренней панели

двери. При установке кнопки не забудьте установить уплотнитель кнопки.

Снятие стеклоподъемника проводите через люк внутренней панели двери в следующем порядке:

— снимите крышку люка;

— ручкой стеклоподъемника переведите стекло в такое положение, при котором обойма опускного стекла будет расположена против люка;

— через люк снимите зажимную планку, вывернув болты крепления;

— выверните винты крепления стеклоподъемника; - выньте стеклоподъемник через люк.

При сборке стеклоподъемника все трущиеся поверхности смазать смазкой Литол-24.

Снятие опускающегося стекла двери проводите в следующем порядке:

— снимите крышку люка двери;

— снимите стеклоподъемник;

— выверните винты съемного держателя уплотнителя стекла (под карманом двери) и выведите съемный держатель из зацепления с основным держателем, затем отсоедините его от уплотнителя двери и выньте через люк;

— выньте через люк резиновый буфер нижнего упора стекла;

— опустите руками стекло, наклоните и передвиньте вперед так, чтобы оно встало напротив люка;

— выньте стекло через люк.

Регулирование и снятие поворотной форточки. Стекло поворотной форточки удерживает в любом положении, даже при сильном напоре встречного ветра, пружинный держатель нижней оси. Легкость поворота форточки и надежность ее фиксации можно отрегулировать затяжкой винта держателя, для чего выньте полиэтиленовую заглушку отверстия под нижней осью форточки и отверткой подтяните или ослабьте регулировочный винт держателя.

Для снятия стекла форточки выверните винт держателя и винты, крепящие верхнюю ось форточки. Затем, перемещая форточку вверх, выньте нижнюю ось из держателя и уплотнителя форточки.

Снятие и установку ветровых и задних стекол проводите одинаково в следующем порядке:

— снимите рычаги стеклоочистителей;

— снимите резиновый замок уплотнителя средней стойки окна;

— снимите металлическую облицовку со стыка окантовки уплотнителя и окантовку уплотнителя по всему периметру;

— нажав руками на верхние углы стекла из кабины, выведите уплотнитель с фланца проема и, отгибая край уплотнителя, снимите стекло и уплотнитель;

— очистите уплотнитель от пасты. Для установки стекол:

— смажьте пазы уплотнителя свежей пастой;

— отгибая край уплотнителя, вставьте в уплотнитель стекло (это удобно делать, наложив уплотнитель на стол лицевой стороной вверх);

— поставьте окантовку уплотнителя так, чтобы стык ее был в нижней части окна, и на стык окантовки поставьте металлическую облицовку;

— вставьте резиновый замок уплотнителя средней стойки окна;

— вложите в паз (предназначенный для соединения уплотнителя с фланцем проема окна) прочную бечевку или шнур, чтобы концы были в нижней части уплотнителя;

— установите стекла вместе с уплотнителем в проем ветрового окна, прижав их снаружи к фланцу;
— удерживая один конец бечевки, тяните плавно, без рывков за другой ее конец, перетягивая таким образом клапан уплотнителя через фланец проема окна. Для облегчения этой операции можно пользоваться отверткой;

— очистите стекла и проем окна от излишков пасты;

— установите рычаги стеклоочистителя.

При использовании уплотнителя, выполненного из незамкнутого профиля, легче устанавливать стекла, установив сначала уплотнитель в проем, а потом, отгибая края уплотнителя, снаружи вставить сначала одно, потом другое стекло (легче это сделать, вставляя стекла от середины к краям), а затем заправить профиль центральной стойки. После этого вставить саму среднюю стойку, окантовку уплотнителя с облицовкой и замок средней стойки.

Для улучшения герметизации стекла после установки между кромкой уплотнителя и стеклом в нижней половине контура окна можно ввести резиновый клей.

Установку крышки вентиляционного люка крыши проводите в следующем порядке:

— положите крышку 1 (см. рис. 251) вентиляционного люка сверху в проем крыши;

— изнутри или снаружи приподнимите переднюю часть крышки и вставьте рычаги 3 в проушины кронштейнов 8, 10, причем, подвижным роликом 4 в проушины кронштейнов 8 крышки люка, а затем опустите крышку люка;

— снаружи поднимите заднюю часть крышки люка, подав ее вперед, и с помощью отвертки вставьте задние рычаги 3.

При возникновении дефекта — выпадание рычагов 3 крышки вентиляционного люка крыши — ликвидируйте деформацию кронштейнов 8, в которые упираются ролики рычагов крышки люка.

Для снятия вентиляторов отопителя выверните винты крепления кожуха вентиляторов (см. рис. 252), отсоедините выводы электродвигателя 19. Затем выверните винты, крепящие резинометаллический фланец электродвигателя к улитке вентилятора, и выньте электродвигатель с рабочим колесом вентилятора. Выверните винт, крепящий рабочее колесо вентилятора на валу электродвигателя, и снимите колесо.

При установке выводы электродвигателя соедините с проводами так, чтобы рабочее колесо левого вентилятора вращалось по часовой стрелке, а рабочее колесо правого вентилятора — против часовой стрелки, если смотреть из кабины. Для этого у электродвигателя левого вентилятора подсоедините черный вывод к зеленому проводу из пучка проводов, а красный вывод электродвигателя — к проводу массы. Для электродвигателя правого вентилятора — наоборот: красный вывод с зеленым проводом пучка, а черный вывод — с проводом массы.

При применении нереверсивных электродвигателей МЭ 226 необходимо отличать электродвигатели правого и левого вращения, и на левый вентилятор необходимо устанавливать электродвигатель левого вращения МЭ 226В, а на правый вентилятор — электродвигатель правого вращения МЭ 226К. При этом зеленый провод из пучка проводов подключите к штекеру на крышке электродвигателя, параллельному плоскости крышки, а провод массы — к штекеру, параллельному оси вращения электродвигателя.

Для снятия привода отопитсля снимите ручки рычагов крана, управления, вывернув винты их крепления, выверните винты крепления привода к щитку под панелью приборов, снимите шкалу и привод.

Выверните винты прижимов оболочек троса, расшплинтуйте и снимите тросы приводов. Для снятия рычагов отверните гайку крепления оси рычагов. При сборке привода гайку на оси ручек привода затяните так, чтобы обеспечить легкое перемещение ручек, и зашплинтуйте ее. Трущиеся части перед сборкой смажьте.

При монтаже воздухопроводов шланг, подводящий воздух к левому дефлектору на панели приборов, должен проходить между тягами стеклоочистителя.

Снятие сидений проводите в следующем порядке:

— опрокиньте кабину;

— снимите нижнюю термоизоляцию пола;

— отверните гайки крепления сидений под полом кабины (по четыре гайки у сидений водителя и среднего пассажира и шесть гаек у сиденья крайнего пассажира);

— опуститс кабину и выньте сиденья.

При установке крепите сиденья только само-контрящимися гайками.

Все трущиеся поверхности шарниров сидений, пластины торсионов, механизмы перемещения смажьте при сборке смазкой Литол-24.

Для снятия обивки кабины:

— снимите крючок для одежды, петли шторки спального места, плафон спального места;

— выньте с помощью отвертки скрепки крепления обивки боковины;

— снимите верхние, задние и нижние обивки боковины;

— снимите верхнюю часть обивки задка (после снятия уплотнителей стекол задних окон, аптечки) ;

— снимите штабик крыши вокруг вентиляционного люка, вынув пальцы и скрепки;

— снимите плафон освещения кабины;

— снимите облицовки гнезд ремней безопасности спального места и направляющую шторы спального места;

— выньте скрепки крепления задней части обивки крыши и снимите ее;

— выньте скрепки крепления передней части обивки крыши и, подав ее назад, снимите ее;

— снимите, вынув скрепки крепления, обивку нижней части задка (выполненную из искусственной кожи с искусственным войлоком);

— снимите боковые передние термоизоляции, вынув полиэтиленовые скрепки их крепления, а затем обе термоизоляции передка, вынув резиновые скрепки их крепления.

Для снятия обивки и термоизоляции пола необходимо снять сиденья.

Устанавливайте обивку кабины в обратном порядке, т. е. сначала термоизоляцию передней панели, потом — боковин, сначала закрепите переднюю часть обивки крыши, потом заднюю, затем обивку задка, потом боковин.

Устанавливать резиновые скрепки лучше с помощью специальной оправки или стержня, вставленного в отверстие скрепки и вытягивающего ее при вставлении в отверстие.

Установку передней части обивки крыши или обивки крыши (кабины без спального места) производите так: вставьте переднюю часть обивки под передний усилитель крыши, продвиньте обивку вперед, пока боковые пазы обивки не совпадут с усилителями крыши. Прижмите обивку вверх к крыше. Шилом через крепежные отверстия в обивке нащупайте крепежные отверстия в усилителях крыши, совместите эти отверстия и вставляйте скрепки. Так
