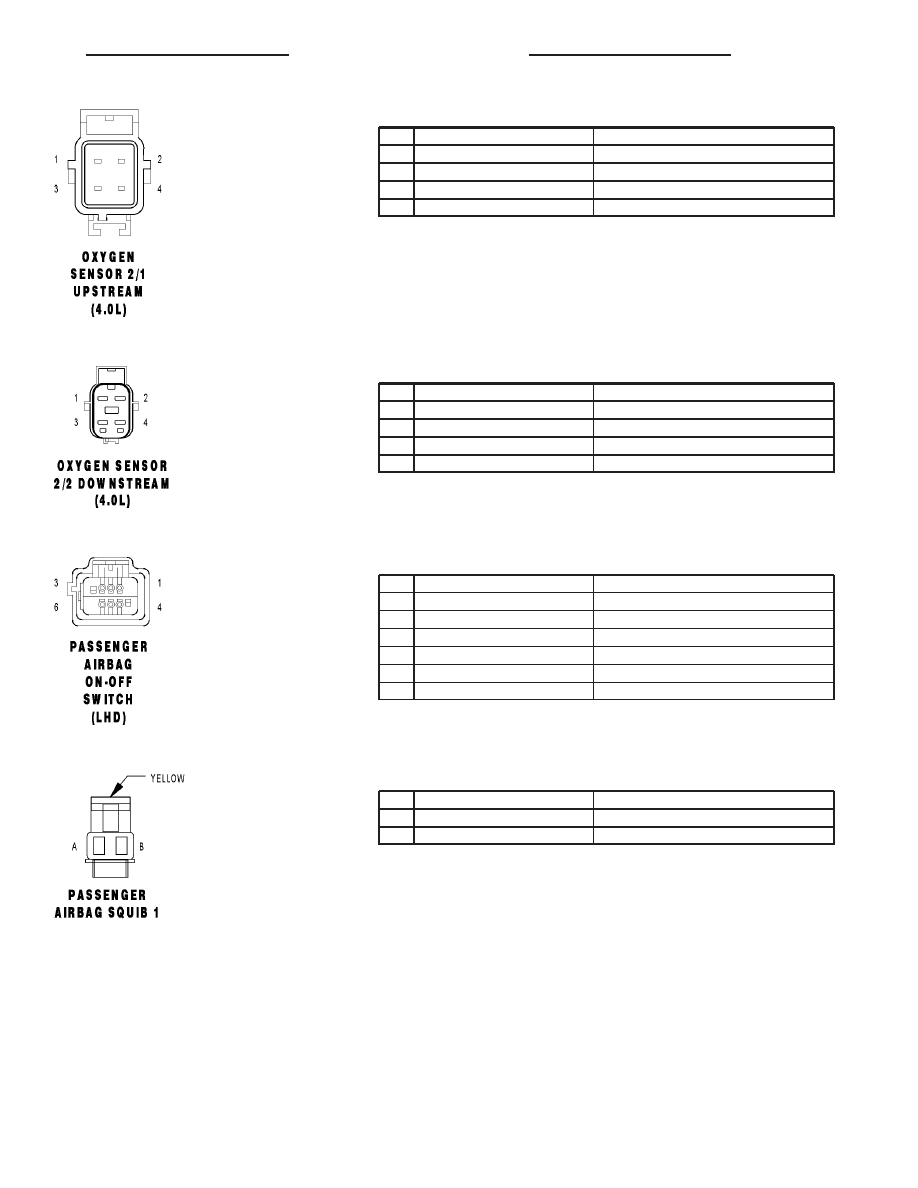

OXYGEN SENSOR 2/1 UPSTREAM (4.0L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K199 18BR/VT

O2 2/1 HEATER CONTROL

2

Z42 18BK/LG

GROUND

3

K902 18BR/DG

O2 RETURN (UPSTREAM)

4

K43 18DB/LG

O2 2/1 SIGNAL

OXYGEN SENSOR 2/2 DOWNSTREAM (4.0L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K399 18BR/GY

O2 2/2 HEATER CONTROL

2

Z43 18BK/LB

GROUND

3

K904 18BD/DG

O2 RETURN (DOWNSTREAM)

4

K243 18BR

O2 2/2 SIGNAL

PASSENGER AIRBAG ON-OFF SWITCH (LHD) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

F201 18PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

G104 18VT/GY

PASSENGER AIRBAG INDICATOR DRIVER

3

R106 18LG/LB

PASSENGER AIRBAG MUX SWITCH SENSE

4

-

-

5

-

-

6

R104 18LB/LG

PASSENGER AIRBAG MUX SWITCH RETURN

PASSENGER AIRBAG SQUIB 1 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

A

R42 18LB/BR

PASSENGER SQUIB 1 LINE 1

B

R44 18LB/OR

PASSENGER SQUIB 1 LINE 2

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39

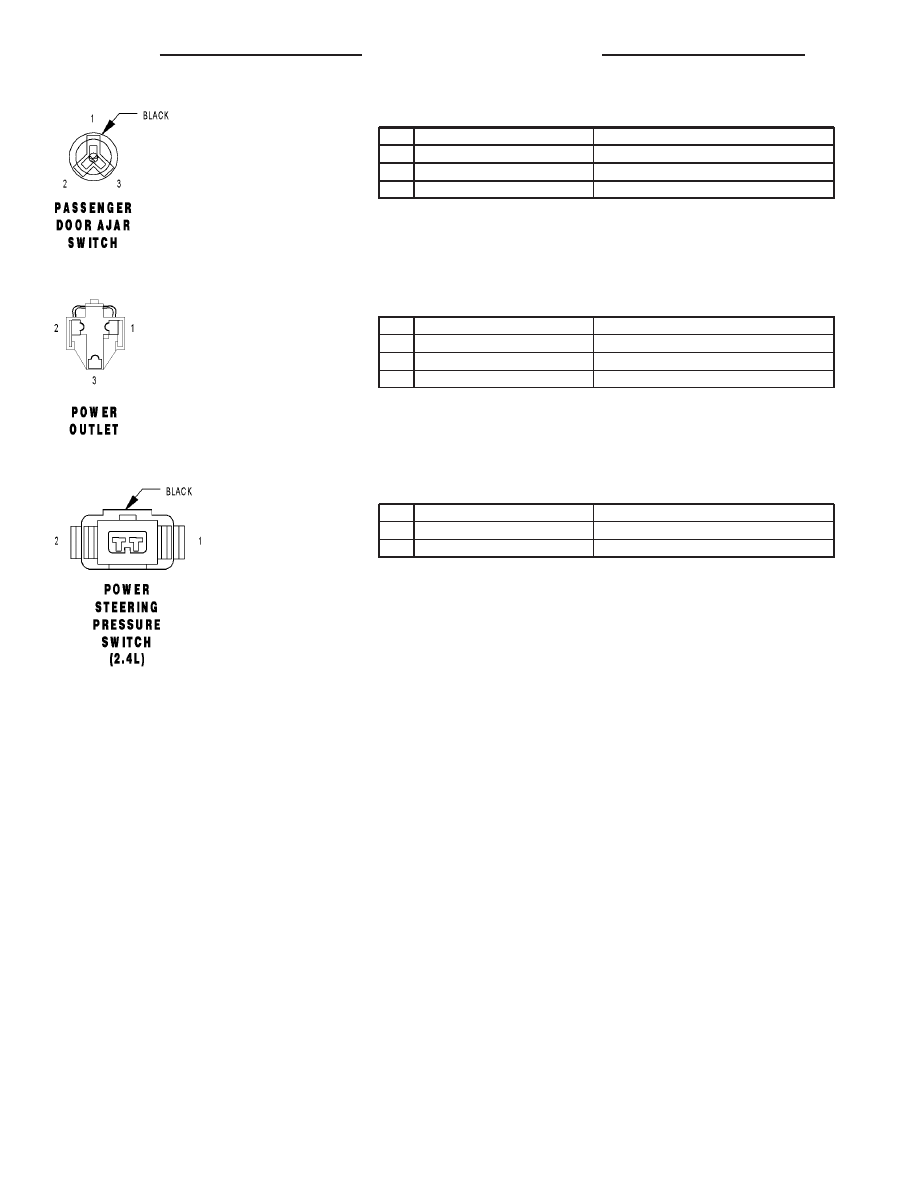

PASSENGER DOOR AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

M23 20YL/DG

DOOR AJAR SWITCH OUTPUT

2

-

-

3

G76 20VT/YL

PASSENGER DOOR AJAR SWITCH SENSE

POWER OUTLET - 3 WAY

CAV

CIRCUIT

FUNCTION

1

A205 18RD/OR

FUSED B(+)

2

-

-

3

Z1 16BK

GROUND

POWER STEERING PRESSURE SWITCH (2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K66 18DB/WT

P/S PRESSURE SWITCH SIGNAL

2

Z987 20BK

GROUND

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

TJ

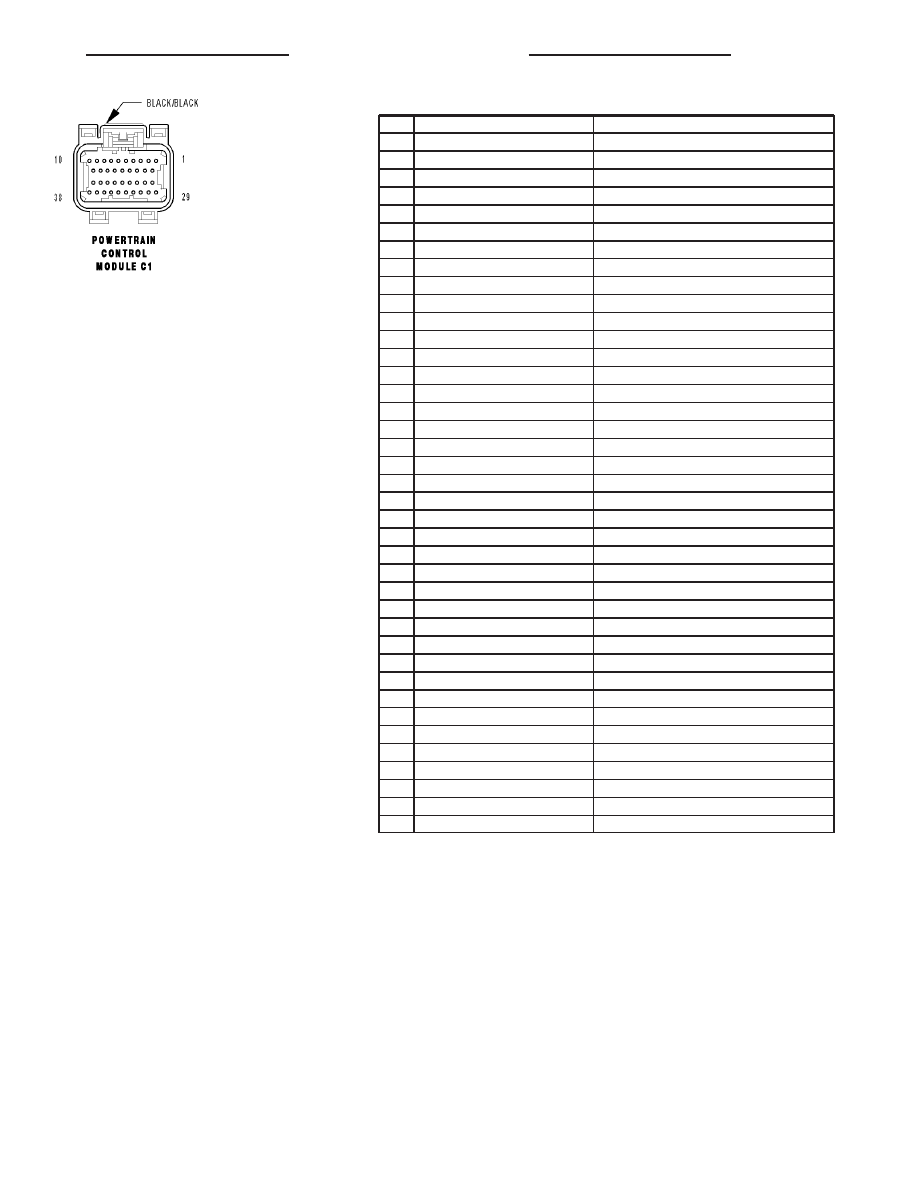

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z130 18BK/BR

GROUND

10

C20 20DB/YL (2.4L)

A/C REQUEST SIGNAL

10

C20 18DB/YL (4.0L)

A/C REQUEST SIGNAL

11

F1 18PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 18PK/WT (A/T)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

K75 18DB/OR

VEHICLE SPEED SENSOR SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z131 18BK/DG

GROUND

19

-

-

20

G6 18VT/GY

OIL PRESSURE SIGNAL

21

-

-

22

G31 18VT/LG

AAT SIGNAL

23

-

-

24

-

-

25

D20 18WT/LG

SCI RECEIVE (PCM)

26

D16 18WT/OR

SCI RECEIVE (TCM)

27

F856 18YL/PK

5 VOLT SUPPLY

28

T56 18DG/LB

OVERDRIVE OFF SWITCH INDICATOR

29

A209 18RD

FUSED B(+)

30

F26 16PK/OR

IGNITION SWITCH OUTPUT (START)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K902 18BR/DG

O2 RETURN (UPSTREAM)

33

K243 18BR (4.0L)

O2 2/2 SIGNAL

34

-

-

35

-

-

36

D21 18WT/BR

SCI TRANSMIT (PCM/CAB)

37

D15 18WT/DG

SCI RECEIVE (TCM)

38

D25 18WT/VT

PCI BUS

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

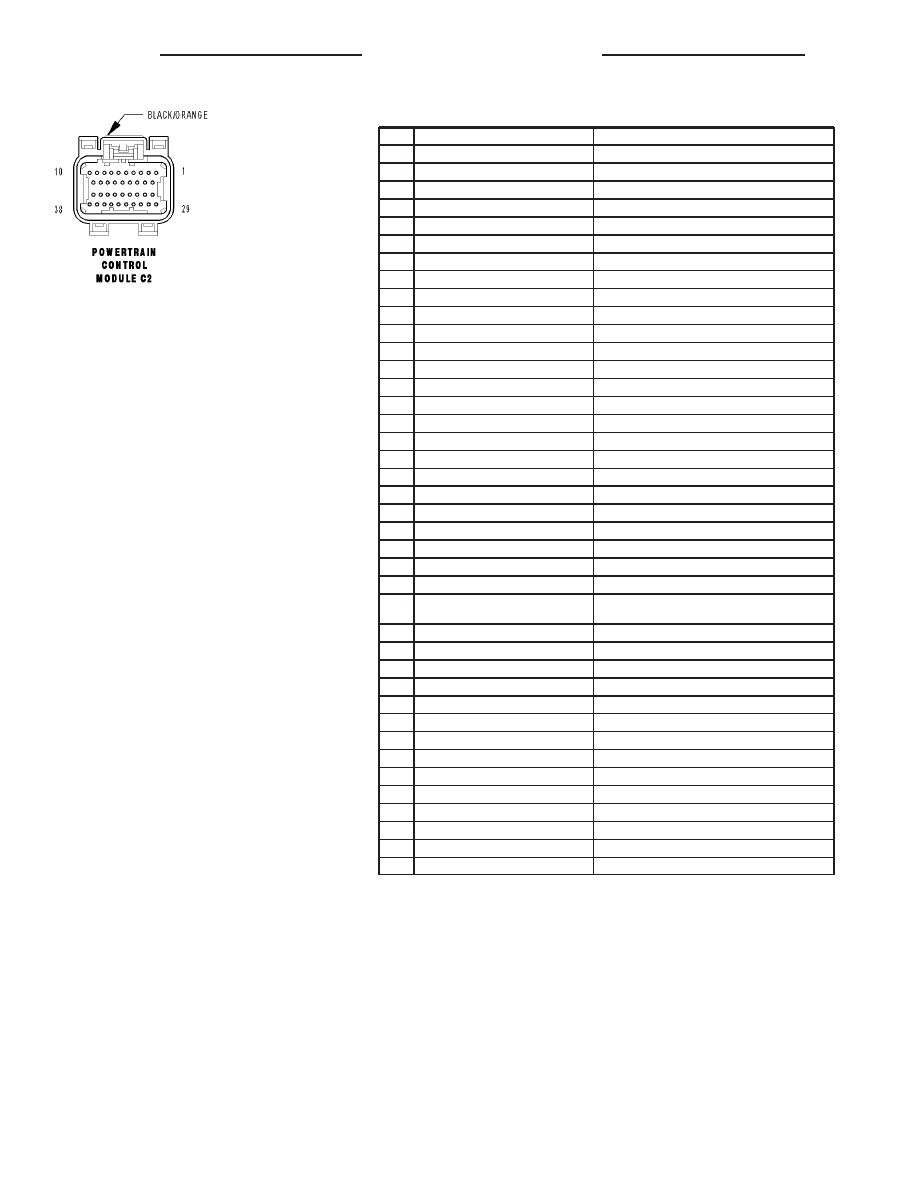

POWERTRAIN CONTROL MODULE C2 - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

K58 18BR/VT (4.0L)

INJECTOR CONTROL NO. 6

5

K38 18BR/OR (4.0L)

INJECTOR CONTROL NO. 5

6

-

-

7

K18 18DB/OR (4.0L)

COIL CONTROL NO. 3

8

-

-

9

K17 18DB/TN

COIL CONTROL NO. 2

10

K19 18DB/DG

COIL CONTROL NO. 1

11

K14 18BR/TN

INJECTOR CONTROL NO. 4

12

K13 18BR/LB

INJECTOR CONTROL NO. 3

13

K12 18BR/DB

INJECTOR CONTROL NO. 2

14

K11 18BR/YL

INJECTOR CONTROL NO. 1

15

-

-

16

-

-

17

K199 18BR/VT

O2 2/1 HEATER CONTROL

18

K99 18BR/LG

O2 1/1 HEATER CONTROL

19

K125 18BR/DG

GEN FIELD CONTROL

20

K2 18VT/OR

ECT SIGNAL

21

K22 18BR/OR

TP NO. 1 SIGNAL

22

-

-

23

K1 18VT/BR

MAP SIGNAL

24

-

-

25

-

-

26

Y3 18LG (EXCEPT OFF-ROAD PACK-
AGE)

FUSED SENSOR GROUND

26

K77 18BR/WT (OFF-ROAD PACKAGE)

TRANSFER CASE POSITION SENSOR INPUT

27

K900 18DB/DG

SENSOR GROUND

28

K961 18BR/VT

IAC SIGNAL

29

F855 18PK/YL

5 VOLT SUPPLY

30

K21 18DB/LG (2.4L)

IAT SIGNAL

30

K21 18BK/RD (4.0L)

IAT SIGNAL

31

K41 18DB/LB

O2 1/1 SIGNAL

32

K904 18DB/DG

O2 RETURN (DOWNSTREAM)

33

K43 18DB/LG (4.0L)

O2 2/1 SIGNAL

34

K44 18DB/GY

CMP SIGNAL

35

K24 18BR/LB

CKP SIGNAL

36

-

-

37

-

-

38

K61 18VT/GY

IAC CONTROL

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

TJ
