STANDARD PROCEDURE - TESTING OF
VOLTAGE POTENTIAL

(1) Connect the ground lead of a voltmeter to a

known good ground (Fig. 7).

(2) Connect the other lead of the voltmeter to the

selected test point. The vehicle ignition may need to
be turned ON to check voltage. Refer to the appropri-
ate test procedure.

STANDARD PROCEDURE - TESTING FOR
CONTINUITY

(1) Remove the fuse for the circuit being checked

or, disconnect the battery.

(2) Connect one lead of the ohmmeter to one side

of the circuit being tested (Fig. 8).

(3) Connect the other lead to the other end of the

circuit being tested. Low or no resistance means good
continuity.

STANDARD PROCEDURE - TESTING FOR A
SHORT TO GROUND

(1) Remove the fuse and disconnect all items

involved with the fuse.

(2) Connect a test light or a voltmeter across the

terminals of the fuse.

(3)

Starting at the fuse block, wiggle the wiring

harness about six to eight inches apart and watch
the voltmeter/test lamp.

(4)

If the voltmeter registers voltage or the test

lamp glows, there is a short to ground in that gen-
eral area of the wiring harness.

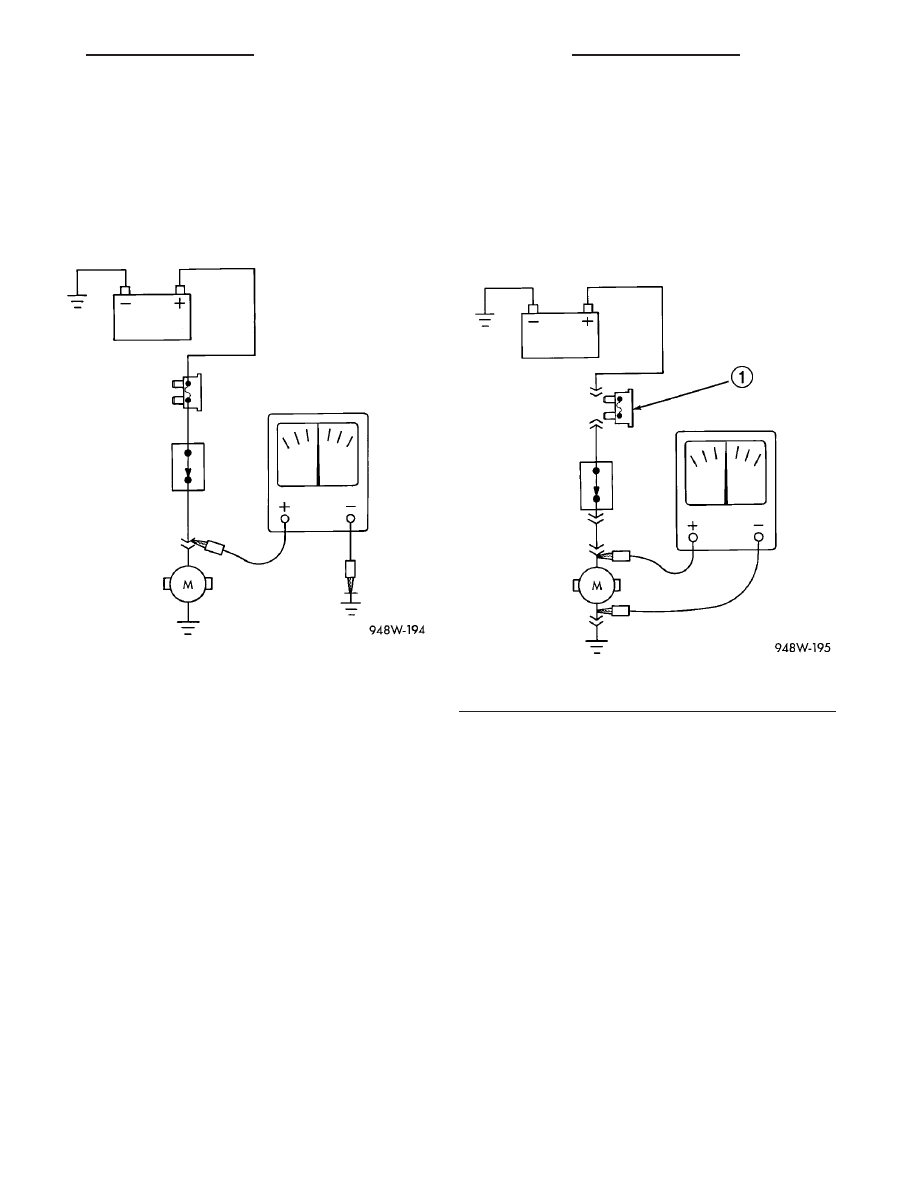

Fig. 7 TESTING FOR VOLTAGE POTENTIAL

Fig. 8 TESTING FOR CONTINUITY

1 - FUSE REMOVED FROM CIRCUIT

TJ

8W-01 WIRING DIAGRAM INFORMATION

8W - 01 - 9

WIRING DIAGRAM INFORMATION (Continued)

STANDARD PROCEDURE - TESTING FOR A
SHORT TO GROUND ON FUSES POWERING
SEVERAL LOADS

(1) Refer to the wiring diagrams and disconnect or

isolate all items on the suspected fused circuits.

(2) Replace the blown fuse.
(3) Supply power to the fuse by turning ON the

ignition switch or re-connecting the battery.

(4) Start connecting or energizing the items in the

fuse circuit one at a time. When the fuse blows the
circuit with the short to ground has been isolated.

STANDARD PROCEDURE - TESTING FOR A
VOLTAGE DROP

(1) Connect the positive lead of the voltmeter to

the side of the circuit closest to the battery (Fig. 9).

(2) Connect the other lead of the voltmeter to the

other side of the switch, component or circuit.

(3) Operate the item.
(4) The voltmeter will show the difference in volt-

age between the two points.

SPECIAL TOOLS

WIRING/TERMINAL

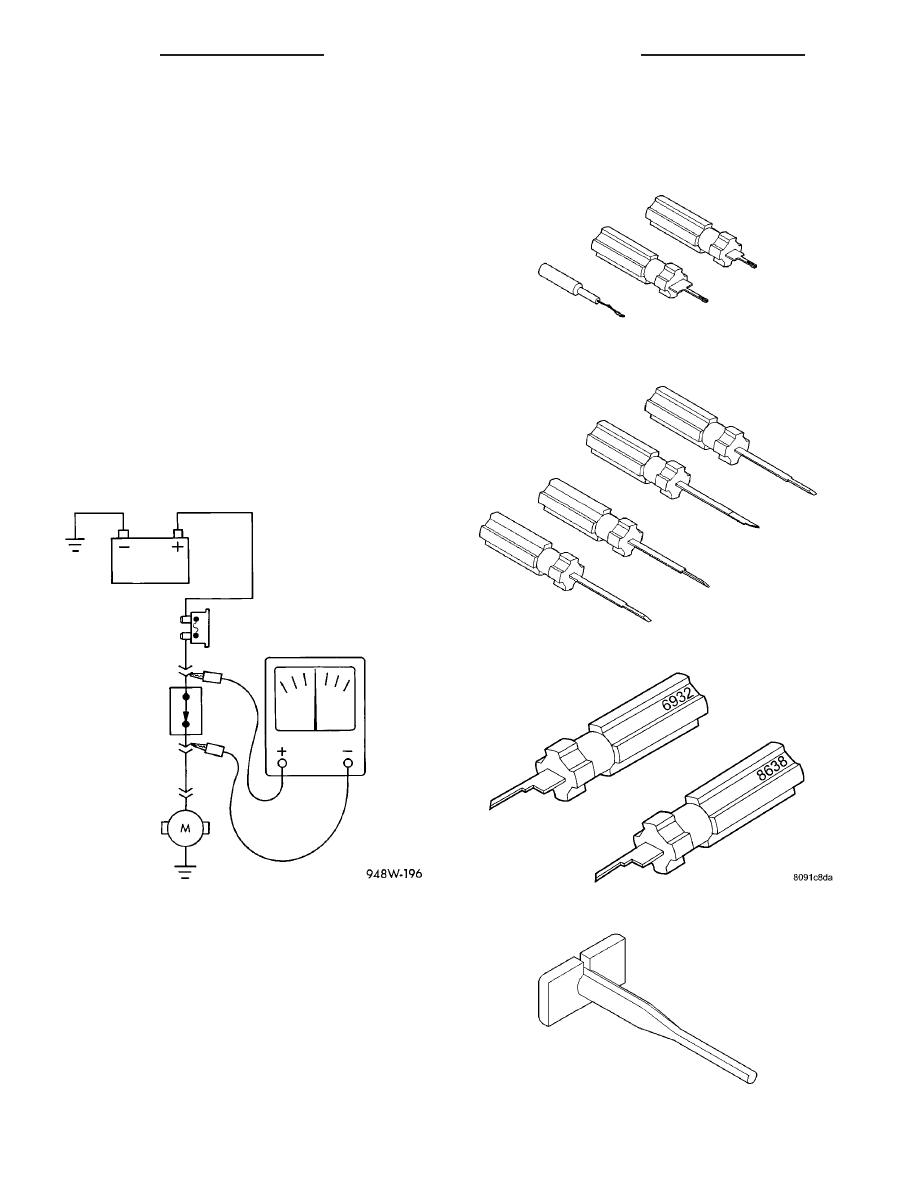

Fig. 9 TESTING FOR VOLTAGE DROP

PROBING TOOL PACKAGE 6807

TERMINAL PICK TOOL SET 6680

TERMINAL REMOVING TOOLS 6932 AND 8638

TERMINAL REMOVING TOOL 6934

8W - 01 - 10

8W-01 WIRING DIAGRAM INFORMATION

TJ

WIRING DIAGRAM INFORMATION (Continued)

CONNECTOR

REMOVAL

(1) Disconnect battery.
(2) Release Connector Lock (Fig. 10).
(3) Disconnect the connector being repaired from

its mating half/component.

(4) Remove the dress cover (if applicable) (Fig. 10).

(5) Release

the

Secondary

Terminal

Lock,

if

required (Fig. 11).

(6) Position the connector locking finger away from

the terminal using the proper special tool. Pull on
the wire to remove the terminal from the connector
(Fig. 12).

INSTALLATION

(1) Insert the removed terminal in the same cavity

on the repair connector.

(2) Repeat steps for each terminal in the connec-

tor, being sure that all wires are inserted into the
proper cavities. For additional connector pin-out
identification, refer to the wiring diagrams.

(3) When the connector is re-assembled, the sec-

ondary terminal lock must be placed in the locked
position to prevent terminal push out.

(4) Replace dress cover (if applicable).
(5) Connect connector to its mating half/compo-

nent.

(6) Connect battery and test all affected systems.

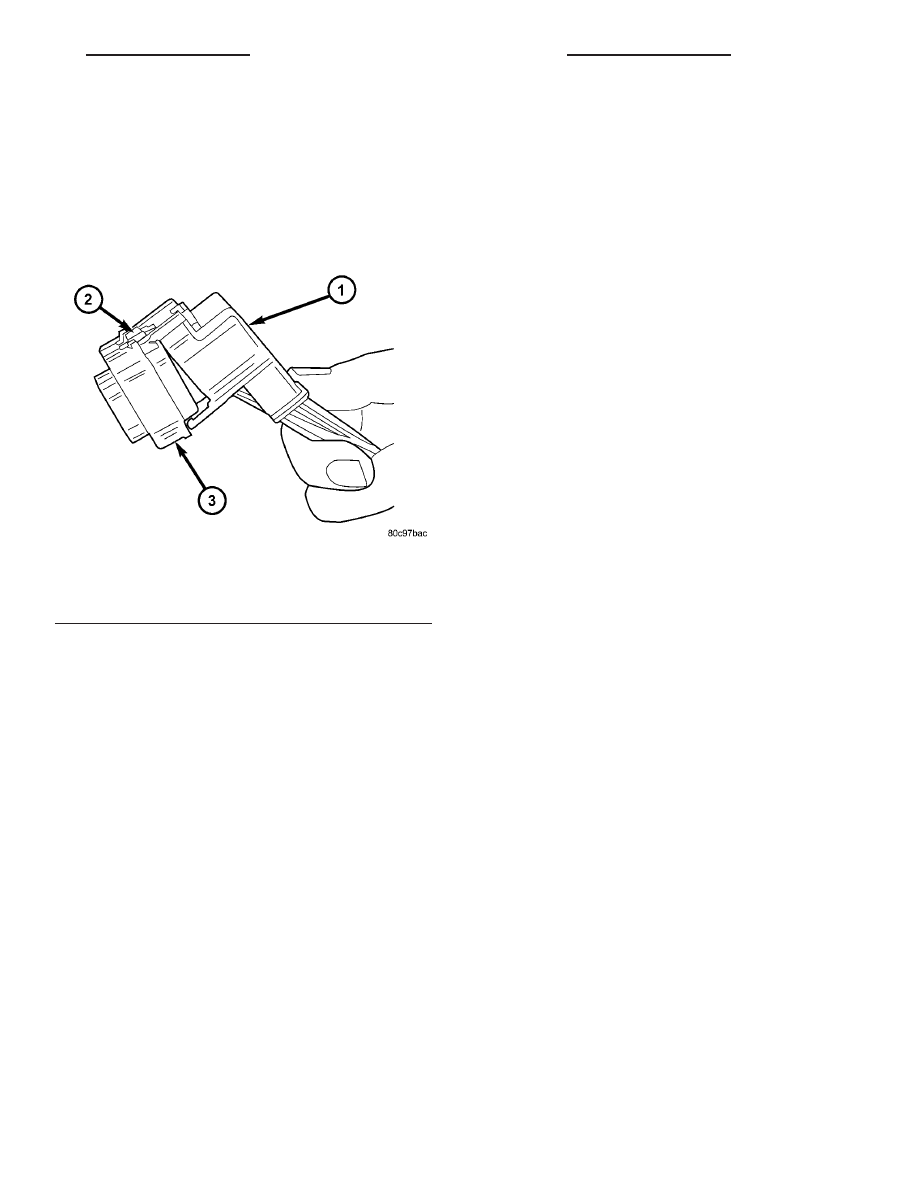

Fig. 10 REMOVAL OF DRESS COVER

1 - DRESS COVER
2 - CONNECTOR LOCK
3 - CONNECTOR

TJ

8W-01 WIRING DIAGRAM INFORMATION

8W - 01 - 11

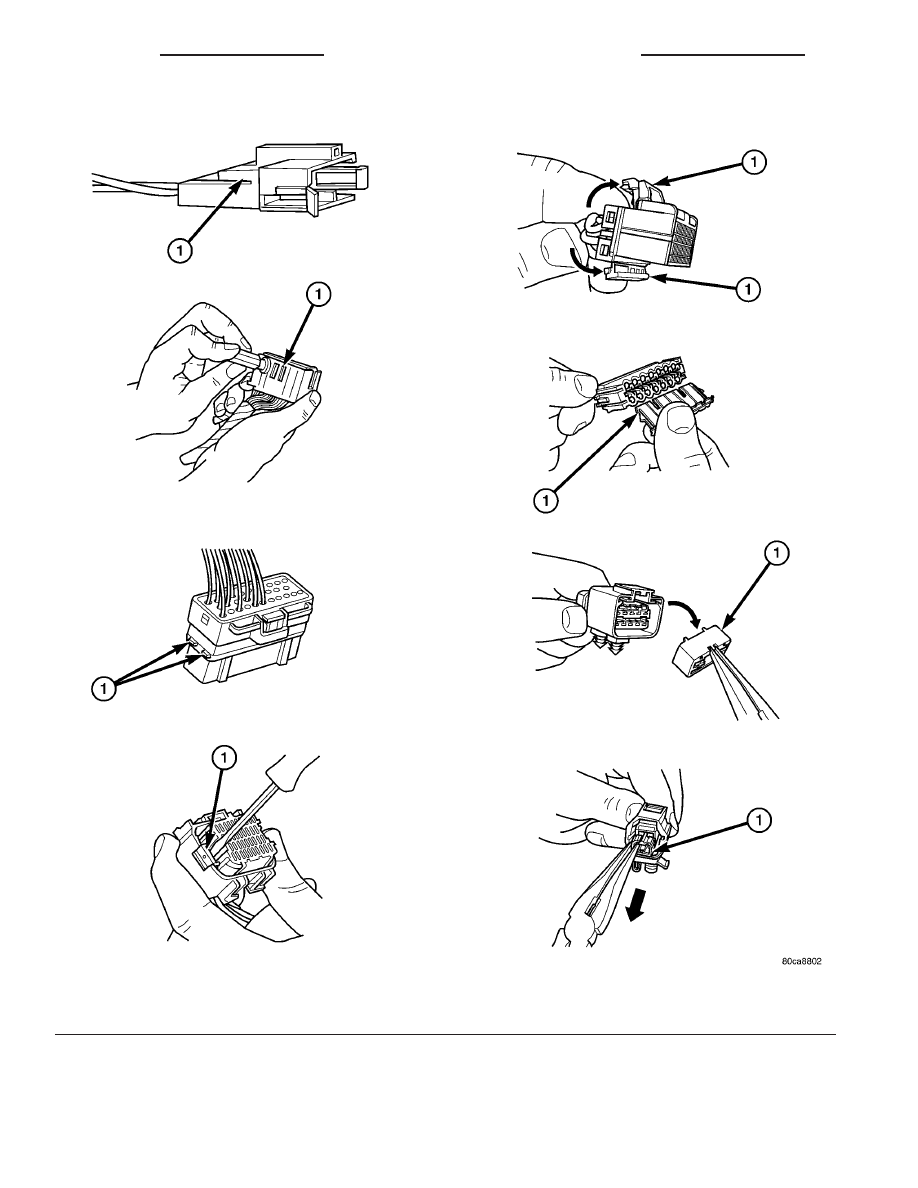

Fig. 11 EXAMPLES OF CONNECTOR SECONDARY TERMINAL LOCKS

1 - Secondary Terminal Lock

8W - 01 - 12

8W-01 WIRING DIAGRAM INFORMATION

TJ

CONNECTOR (Continued)
