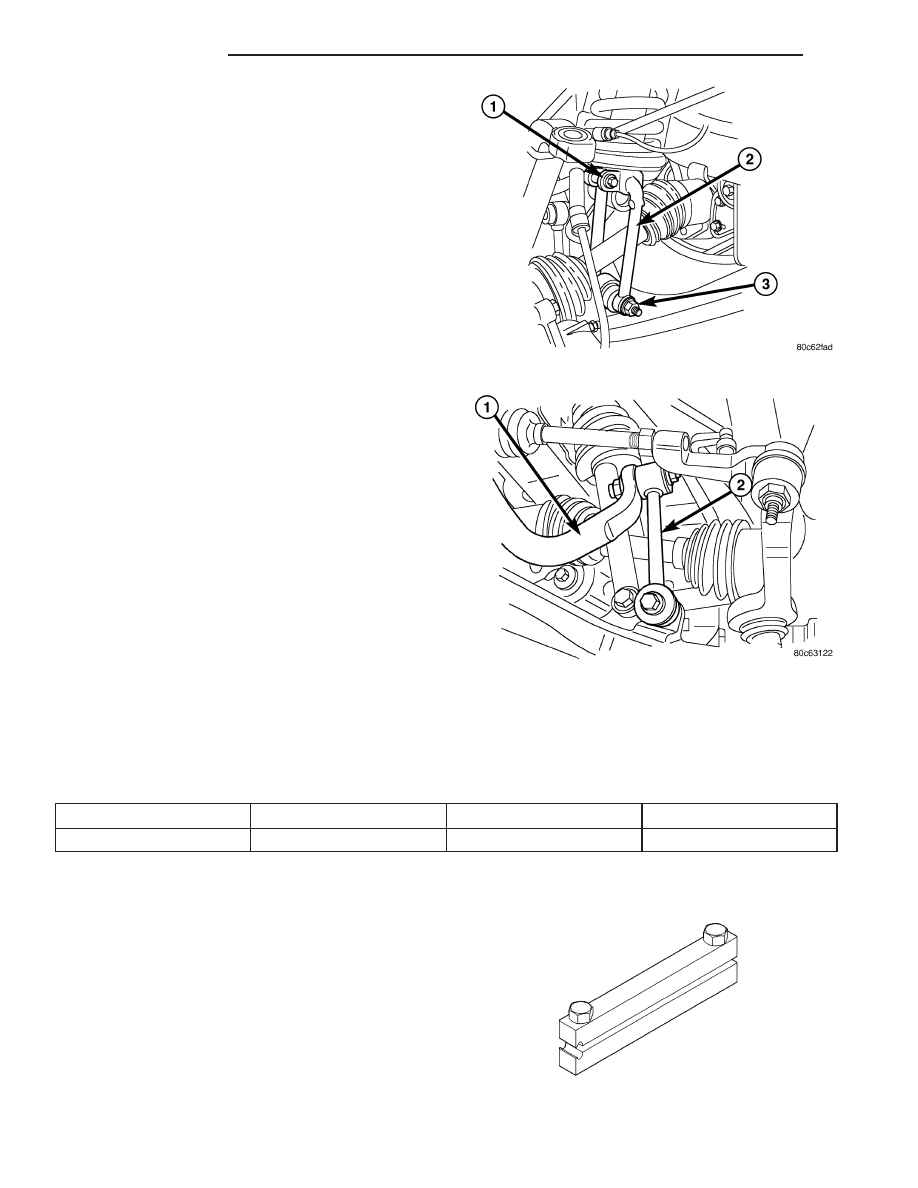

6. Align clevis (2) with knuckle. Install and tighten

lower clevis bolt (3) to specifications.

7. Install stabilizer bar link (2) on stabilizer bar (1).

8. Install

half

shaft

hub

nut

and

tighten

to

specifications.

SPECIFICATIONS

HALF SHAFT

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Half Shaft Nut

136

100

-

SPECIAL TOOLS

INSTALLER C-4975A

3 - 20

HALF SHAFT

KJ

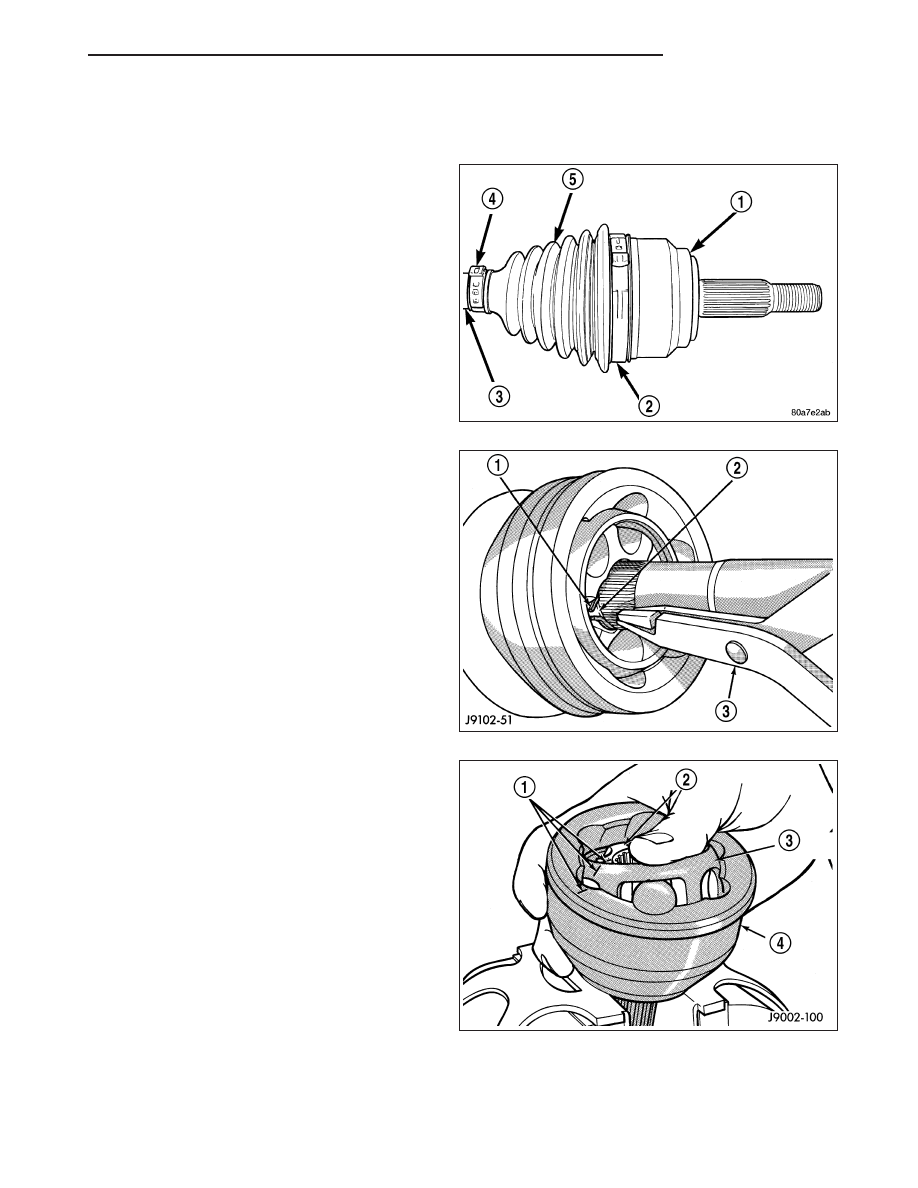

JOINT/BOOT-C/V OUTER

REMOVAL

1. Place shaft in vise with soft jaws and support C/V

joint.

CAUTION: Do not damage C/V housing or half
shaft.

2. Remove clamps (2) (4) with a cut-off wheel or

grinder.

3. Slide the boot down the shaft.

4. Remove lubricant to expose the C/V joint snap

ring.

5. Spread snap ring (1) and slide the joint off the

shaft.

6. Slide boot off the shaft and discard old boot.

7. Mark alignment marks (1) on the inner race/hub

(2), bearing cage (3) and housing with dabs of
paint.

KJ

HALF SHAFT

3 - 21

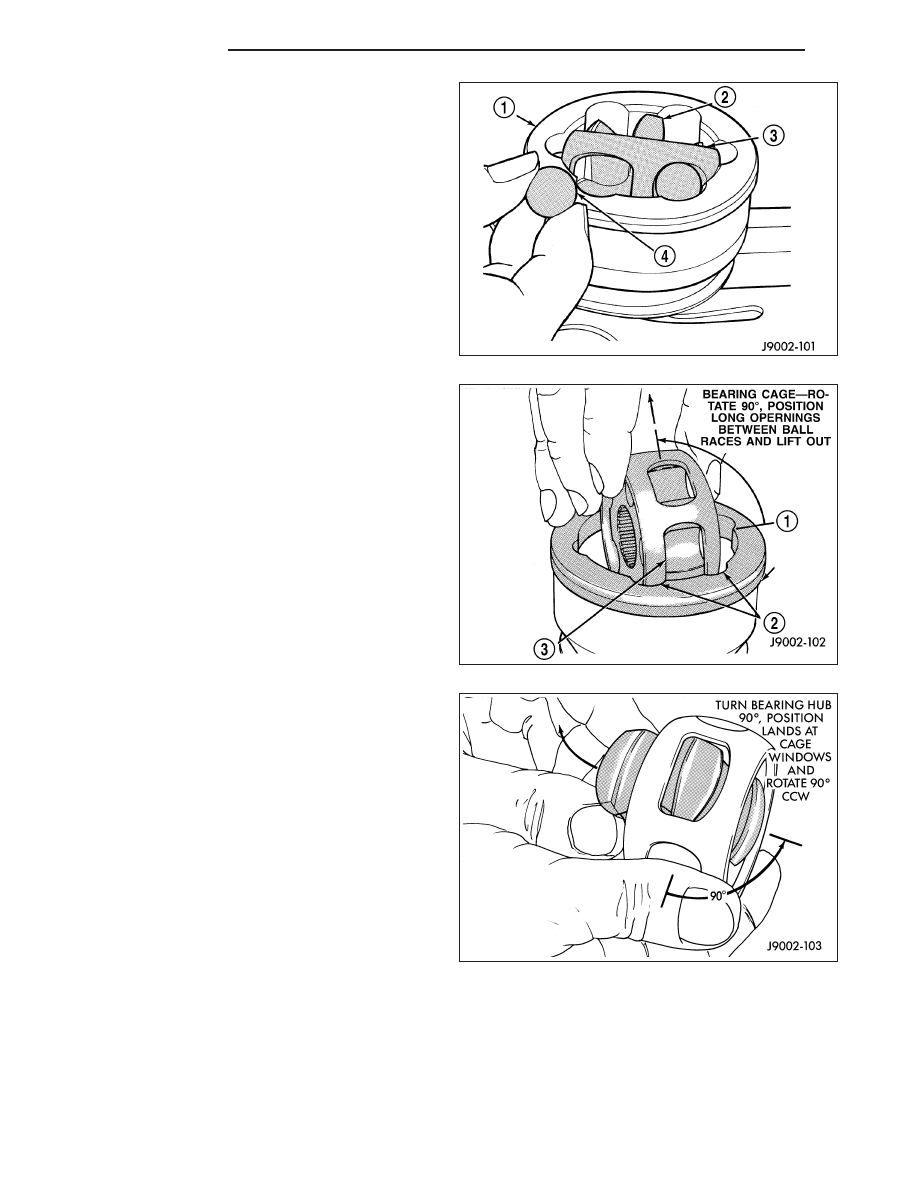

8. Clamp C/V joint in a vertical position in a soft

jawed vise.

9. Press down one side of the bearing cage (3) to

gain access to the ball at the opposite side.

NOTE: If joint is tight, use a hammer and brass
drift to loosen the bearing hub. Do not contact the
bearing cage with the drift.

10. Remove ball (4) from the bearing cage (3).

11. Repeat step above until all six balls are removed

from the bearing cage.

12. Lift cage and inner race (2) upward and out from

the housing (1).

13. Turn inner race 90° in the cage and rotate the

inner race/hub out of the cage.

3 - 22

HALF SHAFT

KJ

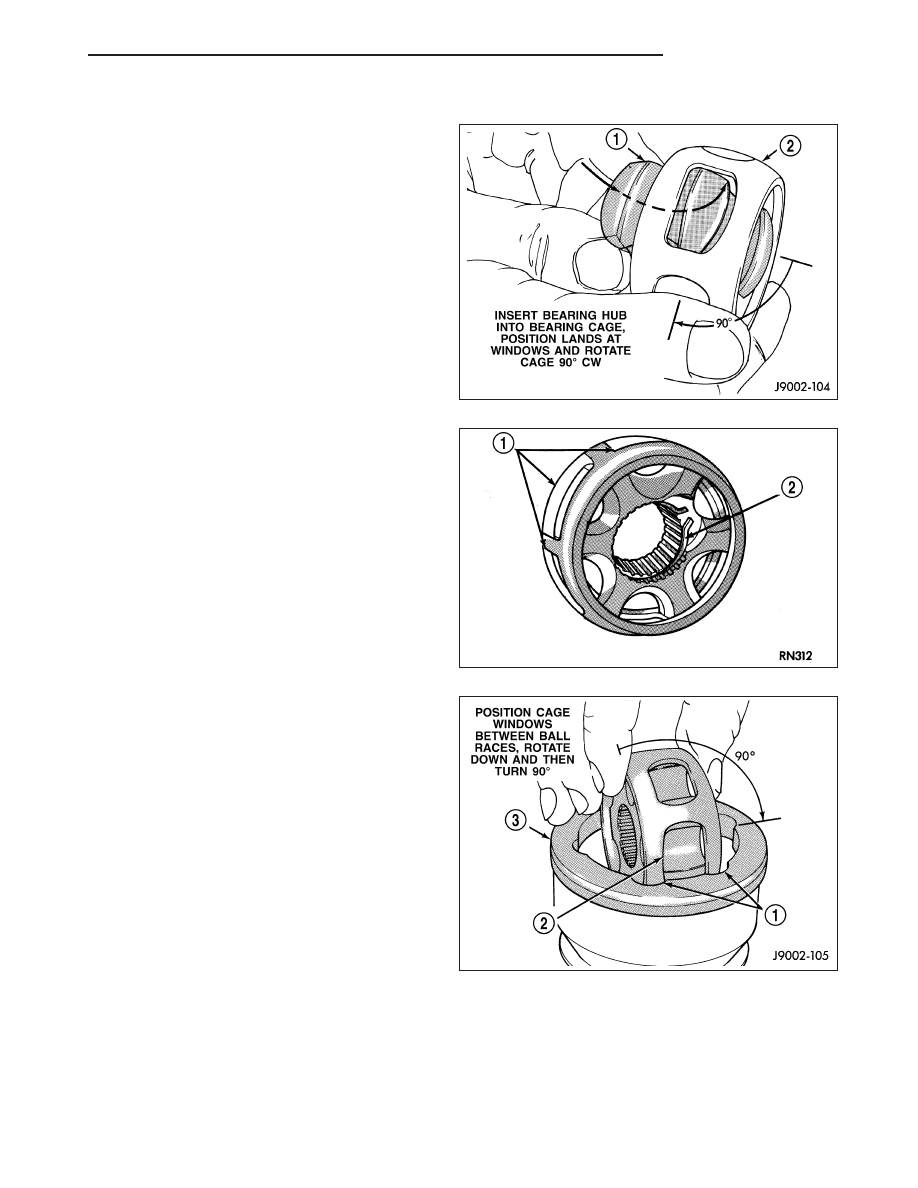

INSTALLATION

1. Apply a light coat of grease to the C/V joint com-

ponents before assembling them.

2. Align inner race, cage and housing according to

the alignment reference marks.

3. Insert inner race (1) into the cage (2) and rotate

race into the cage.

4. Rotate inner race/hub in the cage (1).

5. Insert cage into the housing (3).

KJ

HALF SHAFT

3 - 23
