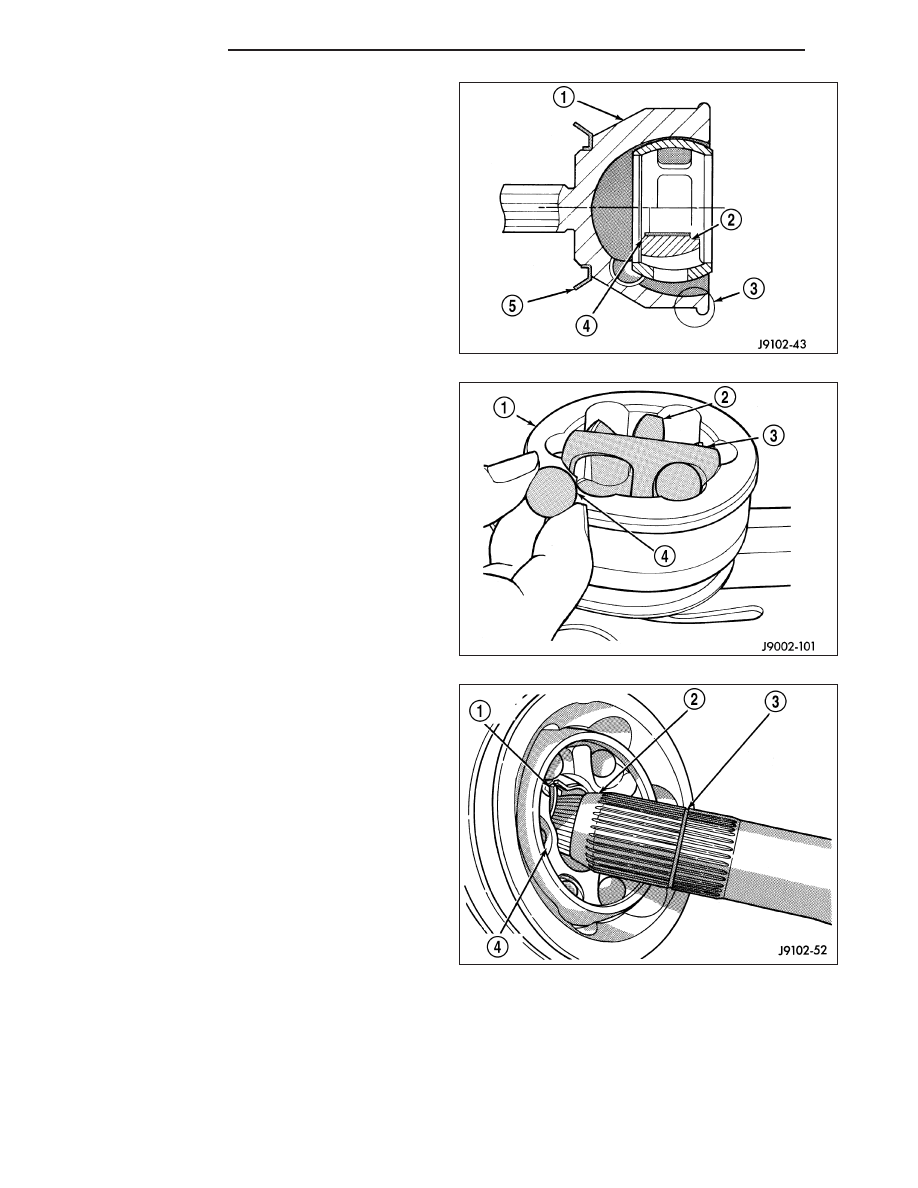

6. Rotate cage 90° into the housing (1).

7. Apply lubricant included with replacement boot/joint

to the ball races. Spread lubricant equally between
all the races.

8. Tilt inner race/hub (2) and cage (3) and install the

balls (4).

9. Place new clamps onto new boot and slide boot

onto the shaft to it’s original position.

10. Apply the rest of lubricant to the C/V joint and

boot.

11. Push the joint onto the shaft until the snap ring (1)

seats in the groove (3). Pull on the joint to verify
the span ring has engaged.

3 - 24

HALF SHAFT

KJ

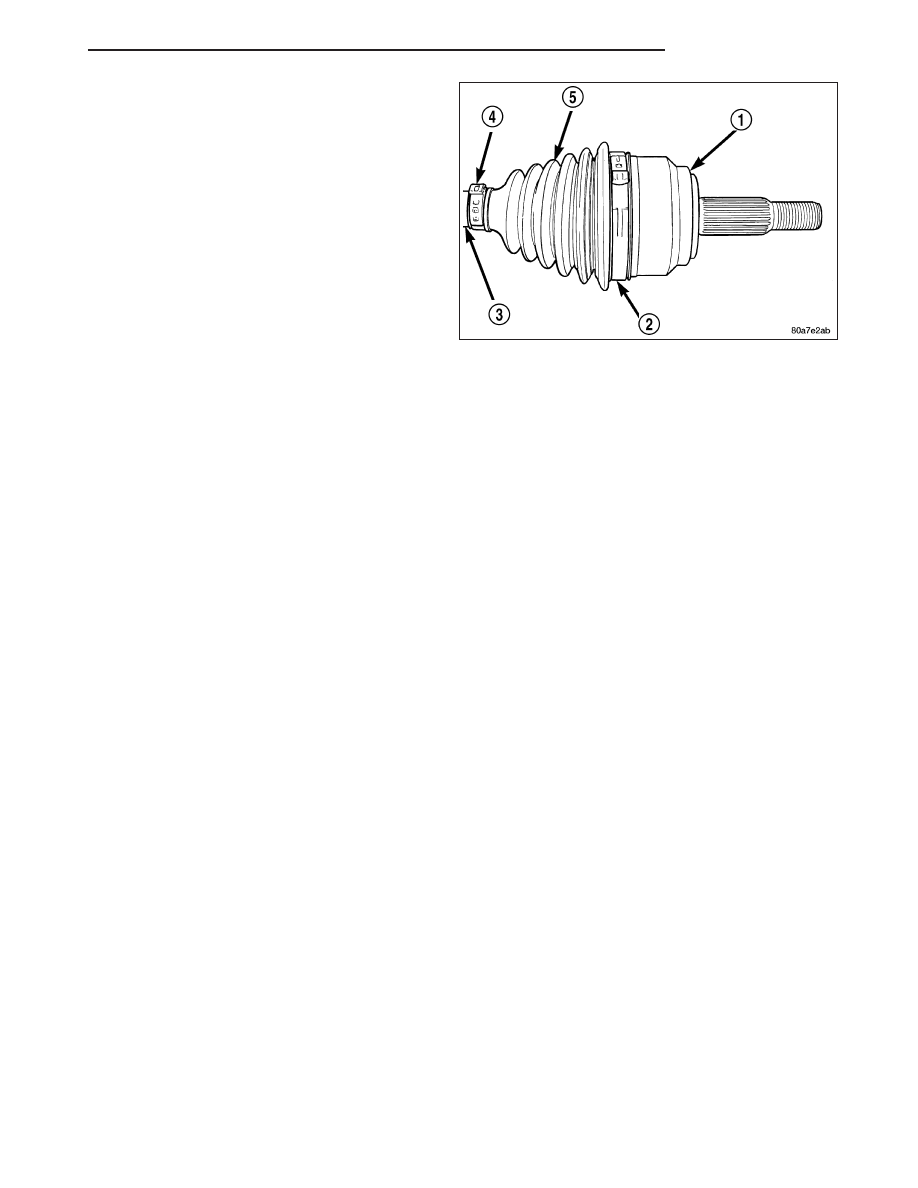

12. Position boot on the joint in it’s original position.

Ensure boot is not twisted and remove any
excess air.

13. Secure both boot clamps (2) (4) with Clamp

Installer C-4975A. Place tool on clamp bridge and
tighten tool until the jaws of the tool are closed.

KJ

HALF SHAFT

3 - 25

JOINT/BOOT-C/V INNER

REMOVAL

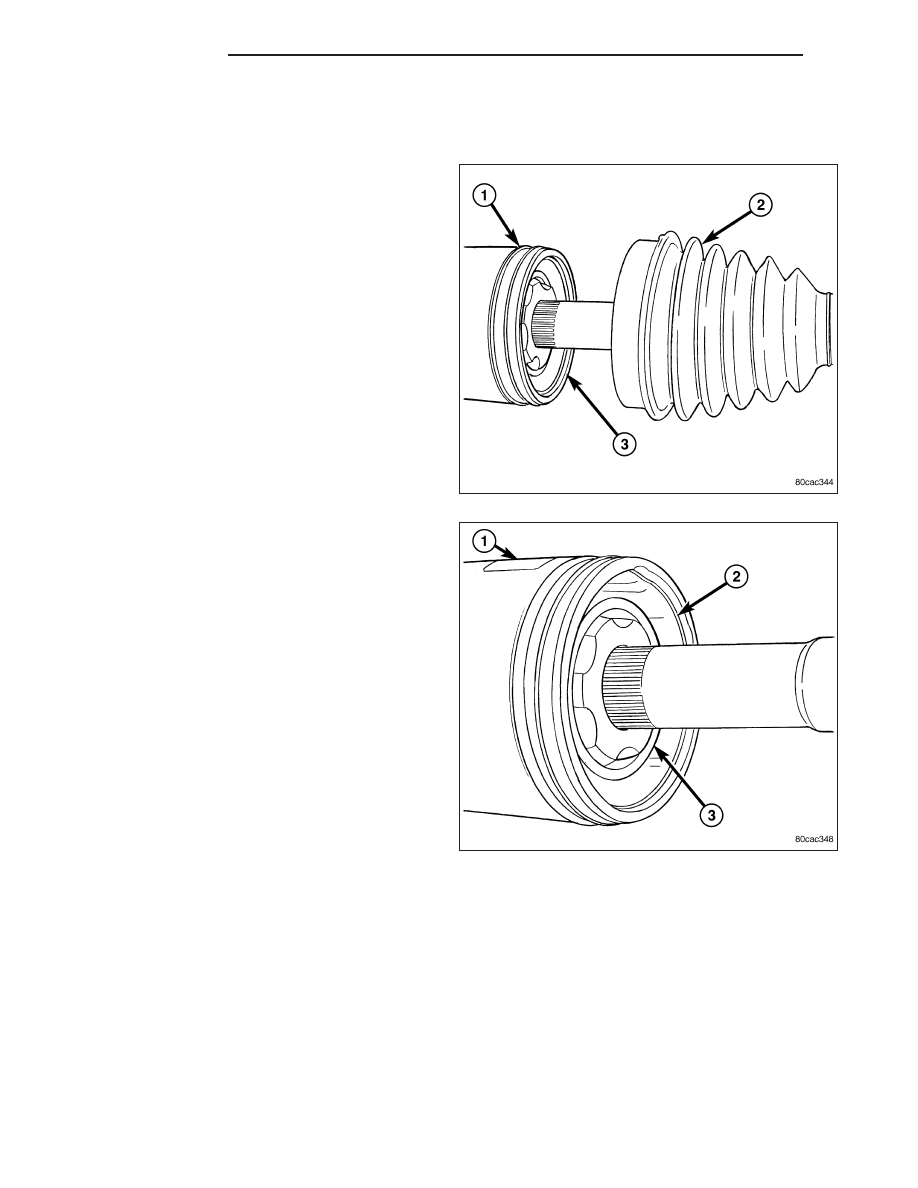

1. Clamp shaft in a vise (with soft jaws) and support

C/V joint (1).

2. Remove clamps with a cut-off wheel or grinder.

3. Slide boot down (2) the shaft.

4. Remove lubricant from housing (1) to expose the

C/V snap ring (2) and remove snap ring.

3 - 26

HALF SHAFT

KJ

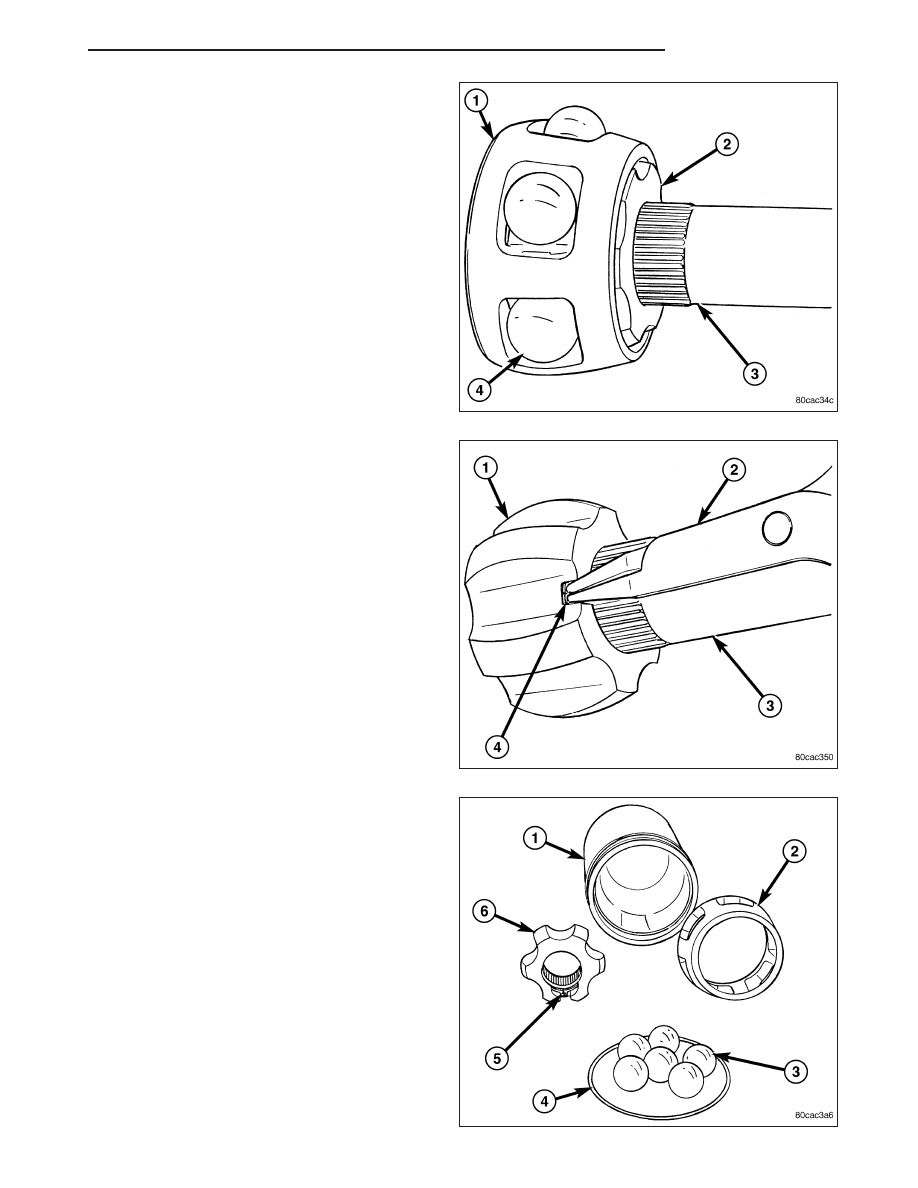

5. Remove bearings (4) from the cage (1).

6. Rotate cage (1) 30° and slide cage off the inner

race (2) and down the shaft (3).

7. Remove spread inner race (1) snap ring (4) and

remove race (1) from the shaft (3).

8. Remove boot from the shaft and discard.

9. Clean and inspect housing (1), cage (2), bearings

(3), housing snap-ring (4), inner race snap-ring (5)
and inner race (6) for wear or damage.
