LATCH STRIKER

REMOVAL

1. Open the gate and using a grease pencil or equivalent, mark the position of the striker to aid installation.

2. Remove the bolts attaching the striker to the D-pillar.

INSTALLATION

1. Adjust the swing gate as necessary. (Refer to 23 - BODY/SWING GATE/SWING GATE - ADJUSTMENTS)

NOTE: If the spare tire is removed then add 3 mm on the right side to compensate for sag after the spare
tire is installed.

2. Install the striker and install the bolts.

3. Adjust the striker.

ADJUSTMENTS

ADJUSTMENT

NOTE: Stabilizer insert must be off when adjusting the striker.

1. Remove the stabilizer insert. (Refer to 23 - BODY/SWING GATE/STABILIZER WEDGE/INSERT - REMOVAL)

2. Loosen the striker bolts.

3. Adjust the striker up/down so that it is centered within the latch opening.

4. Adjust the striker fore/aft so the swing gate is under flush to the body -0.5 mm (+/- 1.0 mm).

5. Adjust the striker cross-car engagement to the latch by adding 2.0 mm shims as necessary.

NOTE: Make sure the striker is not twisted within the latch opening. Striker should be parallel to the open-
ing.

6. Tighten the striker bolts to 28 N·m (21 ft. lbs.).

7. Install the stabilizer insert. (Refer to 23 - BODY/SWING GATE/STABILIZER WEDGE/INSERT - INSTALLATION)

23 - 108

SWING GATE

KJ

LATCH - ACCESS PANEL

DESCRIPTION

This panel provides access to the gate latch if gate power fails. The gate can be unlocked by reaching in and
pushing the lock lever down.

REMOVAL

1. Using a trim stick C-4755 or equivalent, remove the access panel.

INSTALLATION

1. Position and install the access panel.

KJ

SWING GATE

23 - 109

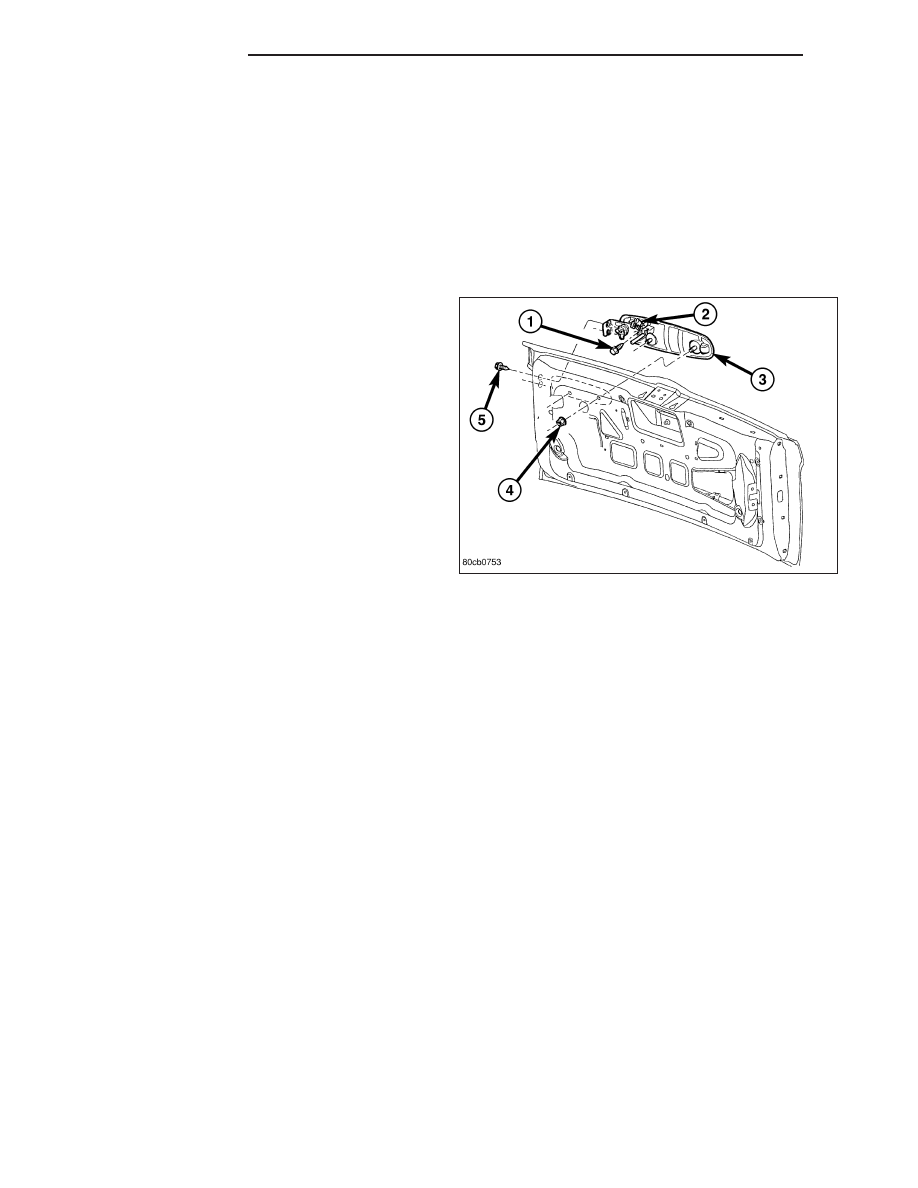

EXTERIOR HANDLE

REMOVAL

1. Remove the trim panel and waterdam as necessary to gain access to the handle. (Refer to 23 - BODY/SWING

GATE/TRIM PANEL - REMOVAL)

2. Disconnect the lock switch and flip-up glass release electrical connectors.

3. Unclip the threaded clips and disconnect the actuator rods.

4. Remove the screws.

5. Remove the nuts and remove the handle.

INSTALLATION

1. Install the handle and hold tightly against the gate and support bracket.

2. Install the nuts and tighten to 6 N·m (55 in. lbs.).

3. Install the screws and tighten to 6 N·m (55 in. lbs.).

NOTE: Do not pre-load the latch rod when attaching. The latch and handle must be in a relaxed state when
making the connection.

4. Connect the actuator rod by first pushing the rod into the stationary half of the threaded clip, then close the

moving half ensuring the two halves snap together fully.

5. Connect the lock switch and flip-up glass release electrical connectors.

6. Install the trim panel and waterdam. (Refer to 23 - BODY/SWING GATE/TRIM PANEL - INSTALLATION)

23 - 110

SWING GATE

KJ

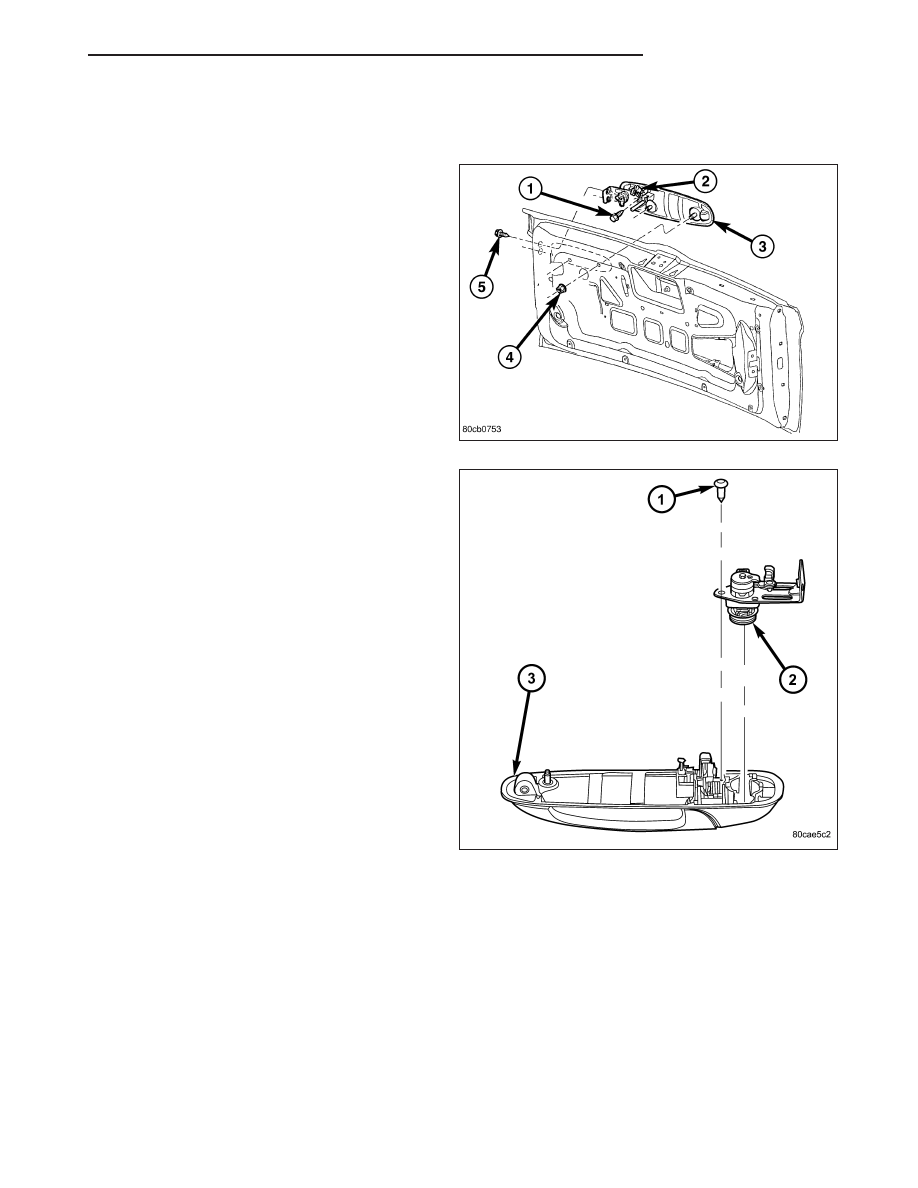

LOCK CYLINDER

REMOVAL

1. Remove the exterior handle (1). (Refer to 23 -

BODY/SWING

GATE/EXTERIOR

HANDLE

-

REMOVAL)

2. Remove the clip and remove the lock cylinder

switch.

3. Remove the screw (1) and remove the lock cylin-

der (2).
