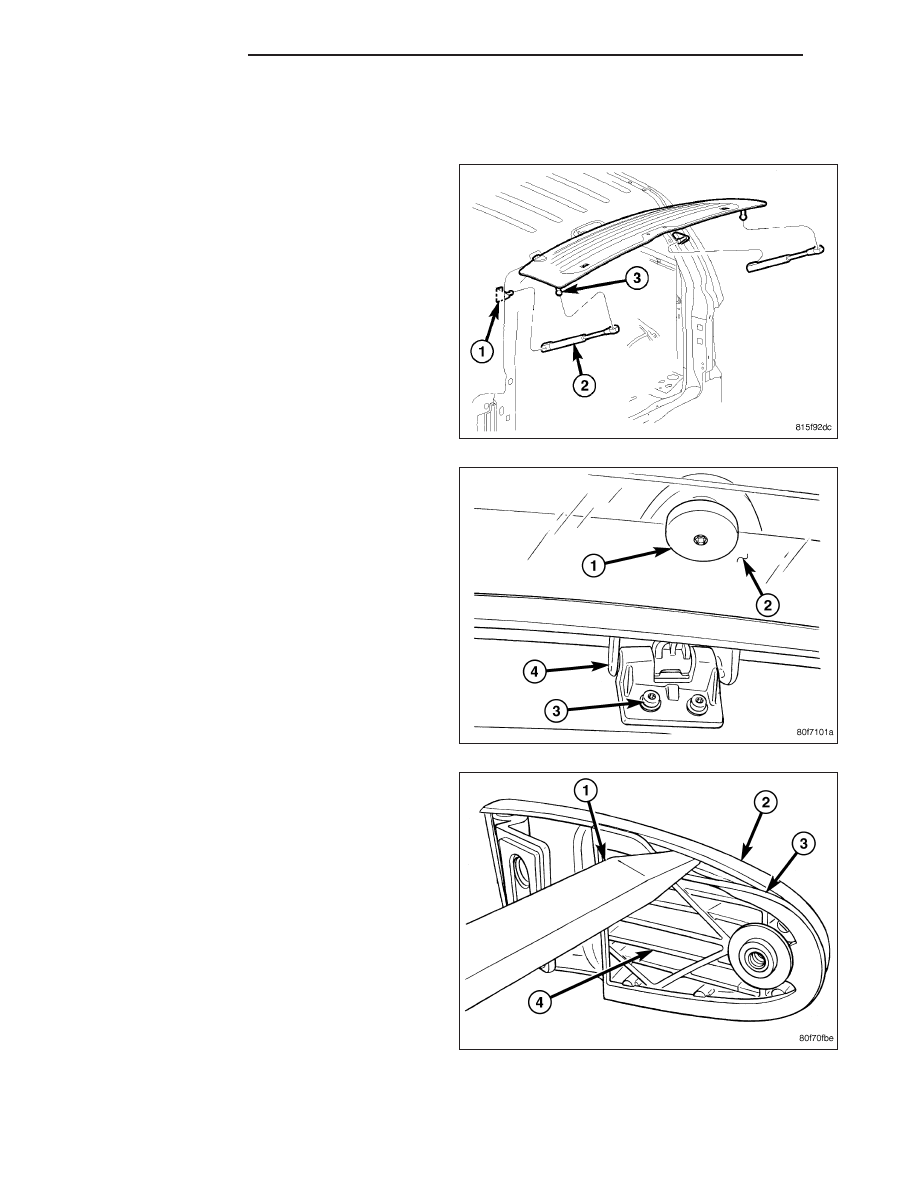

FLIP-UP GLASS - HINGE

REMOVAL

NOTE: It is not necessary to remove the glass to
replace one or both hinges. The hinges can be
replaced one at a time.

1. Open the flip up glass.

2. Using a grease pencil or equivalent, mark the posi-

tion of the hinge on the body to aid installation.

3. Remove the support cylinders (2) and support

glass. (Refer to 23 - BODY/SWING GATE/FLIP-UP
GLASS SUPPORT CYLINDER - REMOVAL)

CAUTION: Do not allow glass to twist on remain-
ing hinge when the other hinge is being serviced.
Damage to the hinge that is not being serviced
may result.

4. Remove the bolts (1 and 3) and remove the hinge

(4).

5. Using a trim stick C-4755 (1) or equivalent, release

the lower locking tabs (2) and remove the hinge
cover.

23 - 100

SWING GATE

KJ

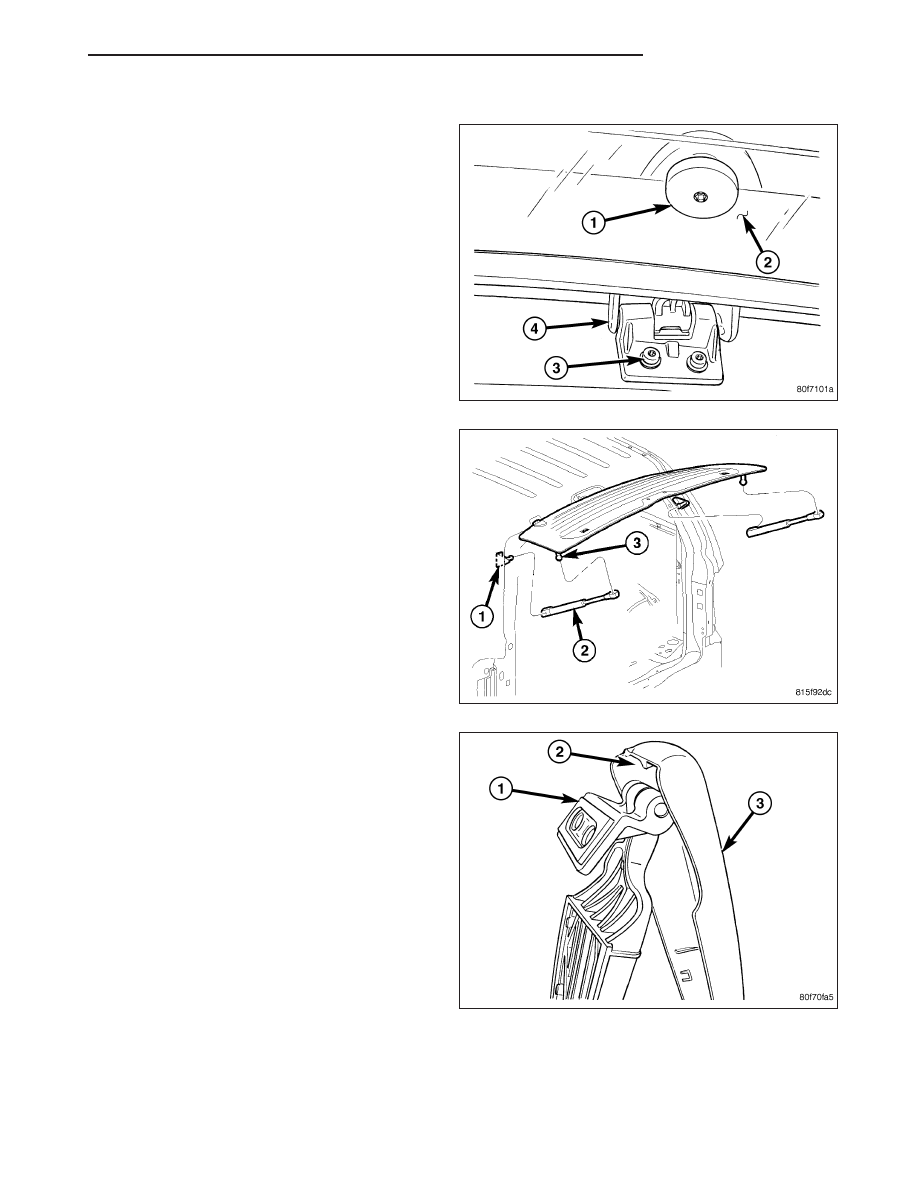

INSTALLATION

NOTE: Inspect the hinge cover retention tabs. If
they are damaged or cracked, discard the cover
and replace with a new one.

1. Install the hinge onto the vehicle and align with

marks made previously.

2. Install the hinge to glass bolt (1) and tighten to 10

N·m (90 in. lbs.).

3. Install the bolts (3) and tighten to 7 N·m (60 in.

lbs.).

4. Adjust the flip-up glass as necessary. (Refer to 23 -

BODY/SWING GATE/FLIP-UP GLASS - ADJUST-
MENTS)

5. Install the support cylinders (2). (Refer to 23 -

BODY/SWING GATE/FLIP-UP GLASS SUPPORT
CYLINDER - INSTALLATION)

6. Position the top of the hinge cover (3) over the

hinge (1) and engage the cover tab (2).

7. Rock the hinge cover down over the hinge and

seat fully. Ensure both lower tabs snap into place.

KJ

SWING GATE

23 - 101

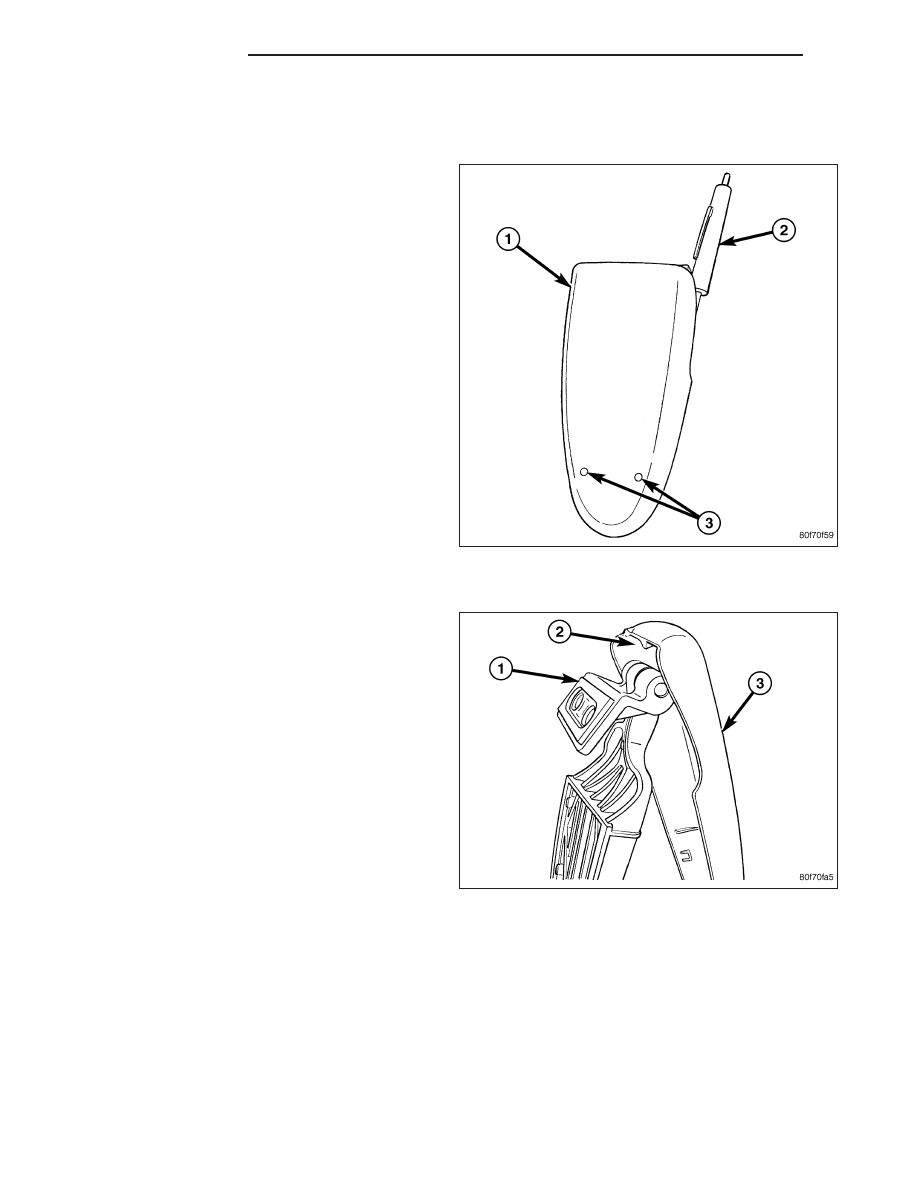

FLIP-UP GLASS - HINGE COVER

REMOVAL

1. Using a small flat bladed tool (2) or equivalent,

insert the tool under the cover (1) and release the
locking tabs (3) as shown.

2. Remove the hinge cover from the hinge.

INSTALLATION

1. Position the top of the hinge cover (3) over the

hinge and engage the cover tab (2).

2. Rock the hinge cover down over the hinge and

seat fully. Ensure both lower locking tabs snap into
place.

23 - 102

SWING GATE

KJ

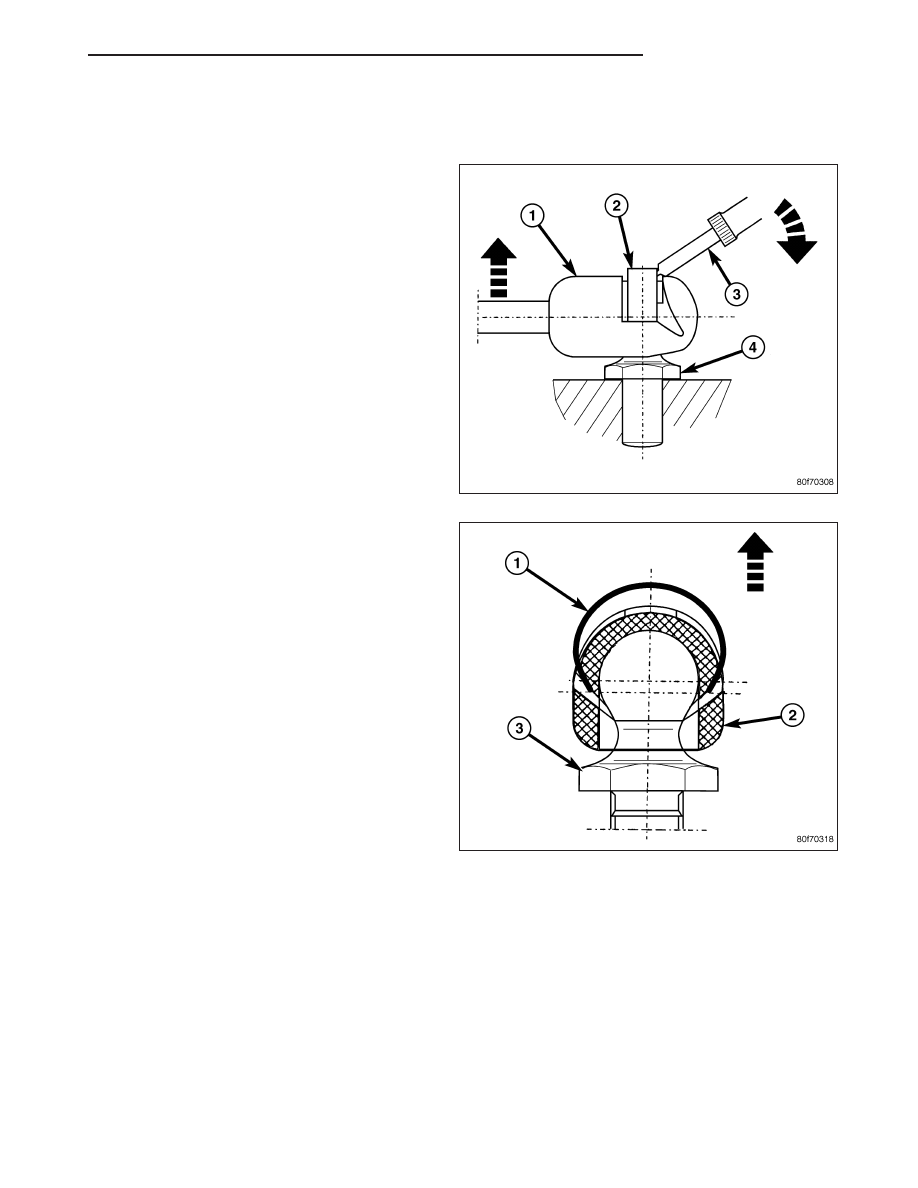

FLIP-UP GLASS SUPPORT CYLINDER

REMOVAL

WARNING: Do not remove the flip-up glass sup-
port rods with the glass closed. The support rod
pistons are operated by high pressure gas and
could cause personal injury and/or vehicle dam-
age if they are removed with the pistons com-
pressed (glass closed). Once removed, do not
attempt to disassemble or repair the support rods.

1. Open the flip-up glass and support.

2. Using a small flat bladed tool (3), or equivalent,

release the retaining clips (2) while pulling the ball
socket (1) away from the ball stud (4).

NOTE: Lift the clips (1) only enough to release the
ball studs (3).

KJ

SWING GATE
