10. Remove the overdrive clutch wave snap-ring (3) from the input clutch retainer.

11. Remove the UD/OD reaction plate tapered snap-ring (14) from the input clutch retainer (13).

12. Remove the UD/OD reaction plate (15) from the input clutch retainer.

13. Remove the UD/OD reaction plate flat snap-ring (16) from the input clutch retainer.

14. Remove the underdrive clutch pack (11) from the input clutch retainer (13).

15. Using Spring Compressor 8251 (2) , compress

the UD/OD balance piston (3) and remove the
snap-ring from the input clutch hub.

21 - 756

AUTOMATIC TRANSMISSION - 545RFE

KJ

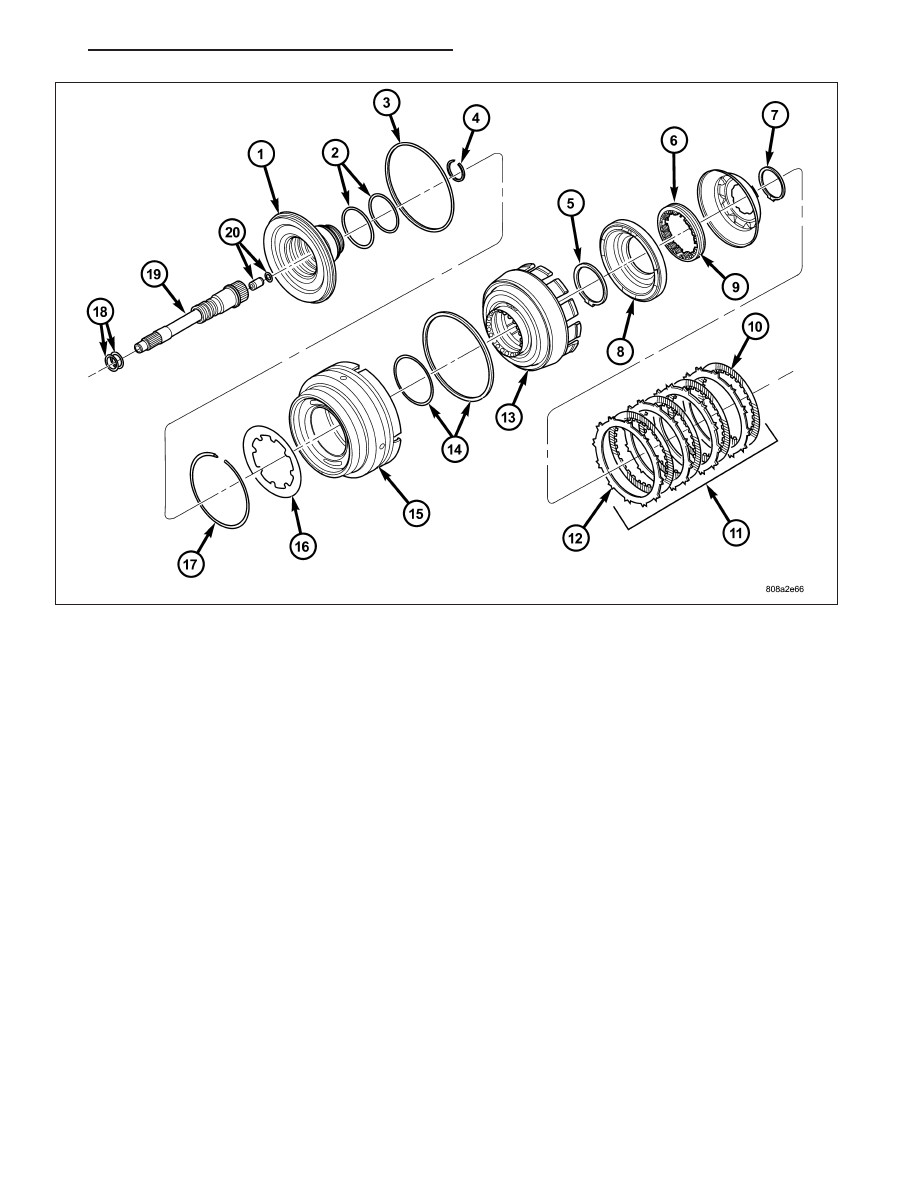

16. Remove the UD/OD balance piston (6) and piston return spring (9) from the input clutch retainer (13).

17. Remove the underdrive piston (8) from the input clutch retainer (13).

NOTE: Both the UD/OD balance piston and the underdrive piston have seals molded onto them. If the seal
is damaged, do not attempt to install a new seal onto the piston. The piston/seal must be replaced as an
assembly.

18. Remove the input clutch retainer tapered snap-ring (5).

19. Separate input clutch retainer (13) from input clutch hub (1).

20. Separate OD/reverse piston (15) from input clutch hub retainer (13).

21. Remove all seals and o-rings from the input shaft and input hub. The o-rings on the input hub are color coded.

Be sure to make note of which o-ring belongs in which location.

KJ

AUTOMATIC TRANSMISSION - 545RFE

21 - 757

ASSEMBLY

NOTE: Install all new seals and o-rings onto the input shaft and input hub. The o-rings on the input hub are
color coded. Be sure to install the correct o-ring in the correct location.

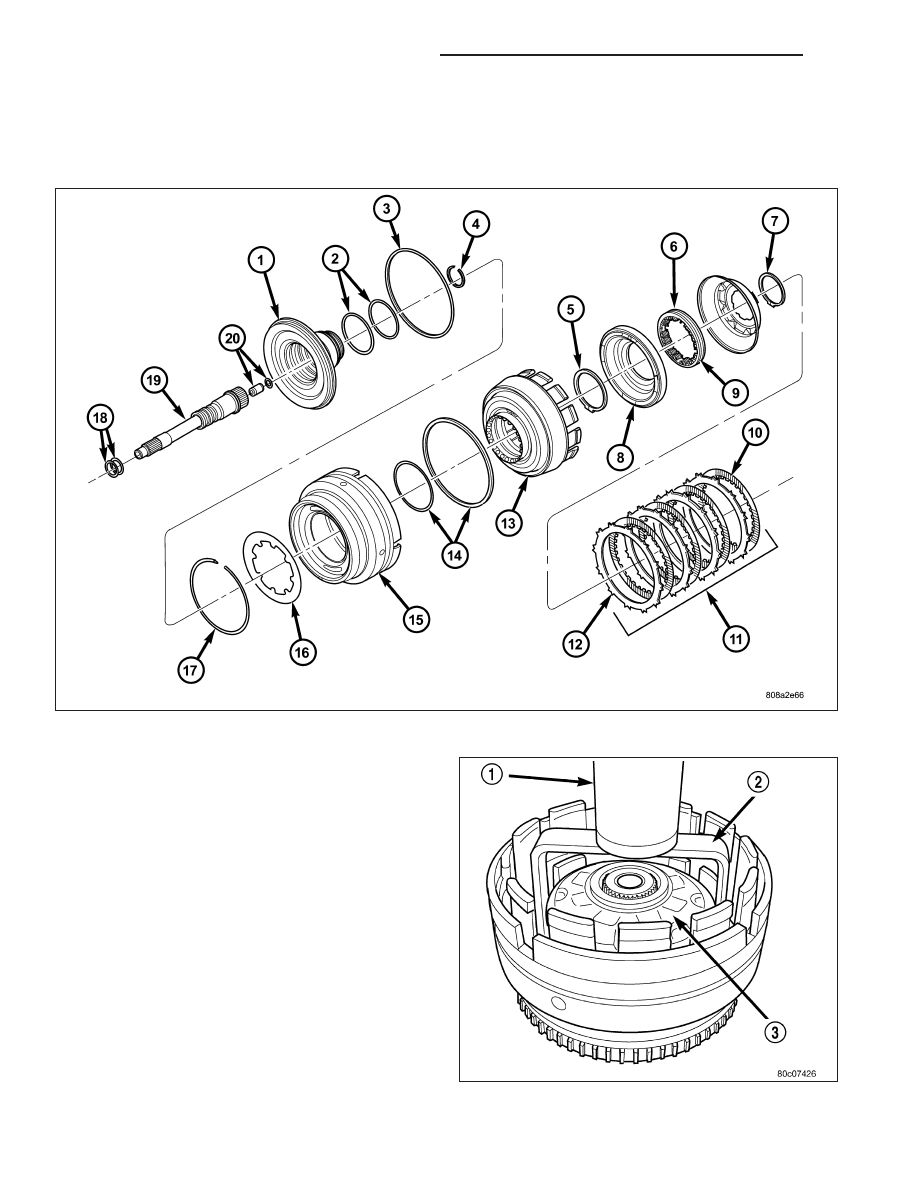

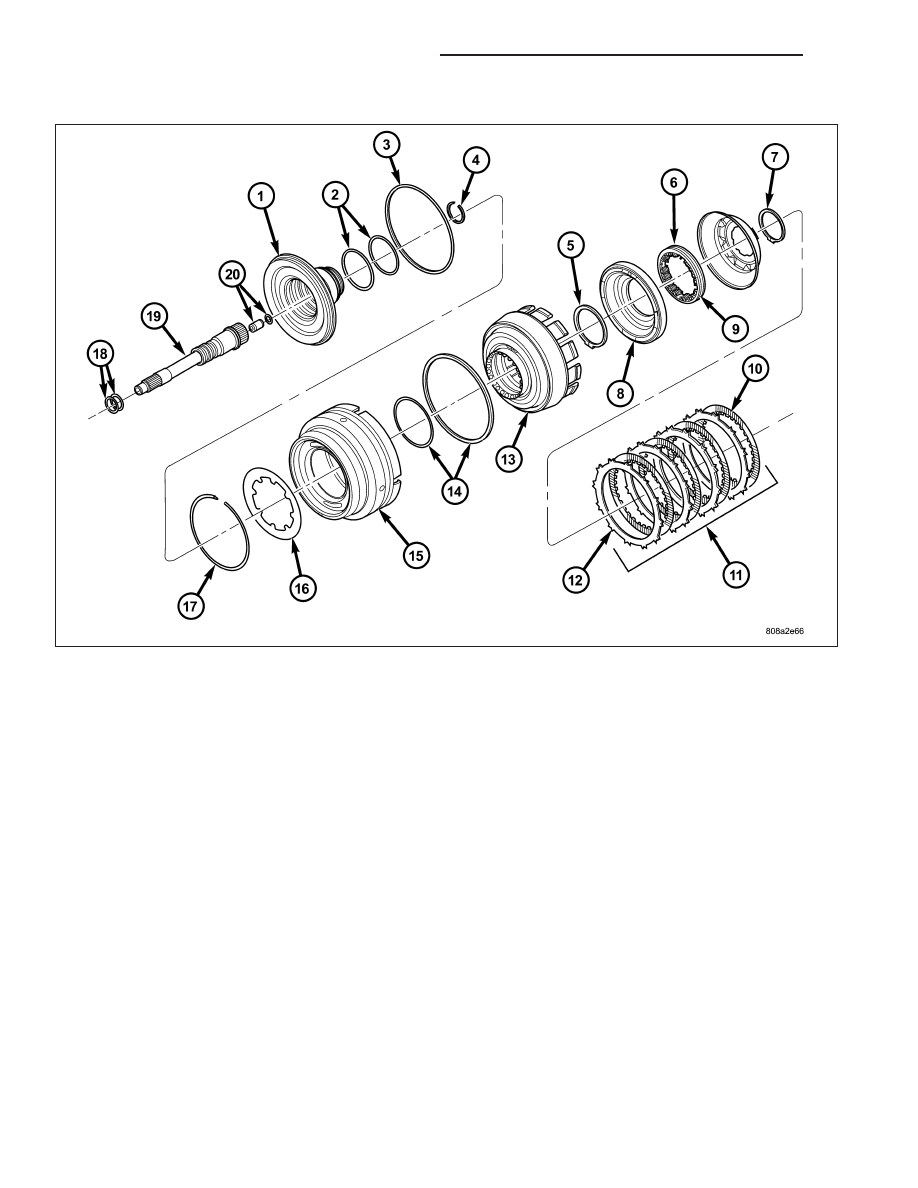

1. Check the transmission lubrication check valve (20) located in the input shaft using shop air. The valve should

only allow air flow in one direction. If the valve allows no air flow, or air flow in both directions, the valve will need
to be replaced.

2. Lubricate all seals with Mopar

T

ATF +4, Automatic Transmission Fluid, prior to installation.

3. Assemble the OD/reverse piston (15) onto the input clutch hub (1).

4. Assemble the input clutch retainer (13) onto the input clutch hub (1).

5. Install the input clutch retainer tapered snap-ring (5) with tapered side up onto the input clutch hub (1).

21 - 758

AUTOMATIC TRANSMISSION - 545RFE

KJ

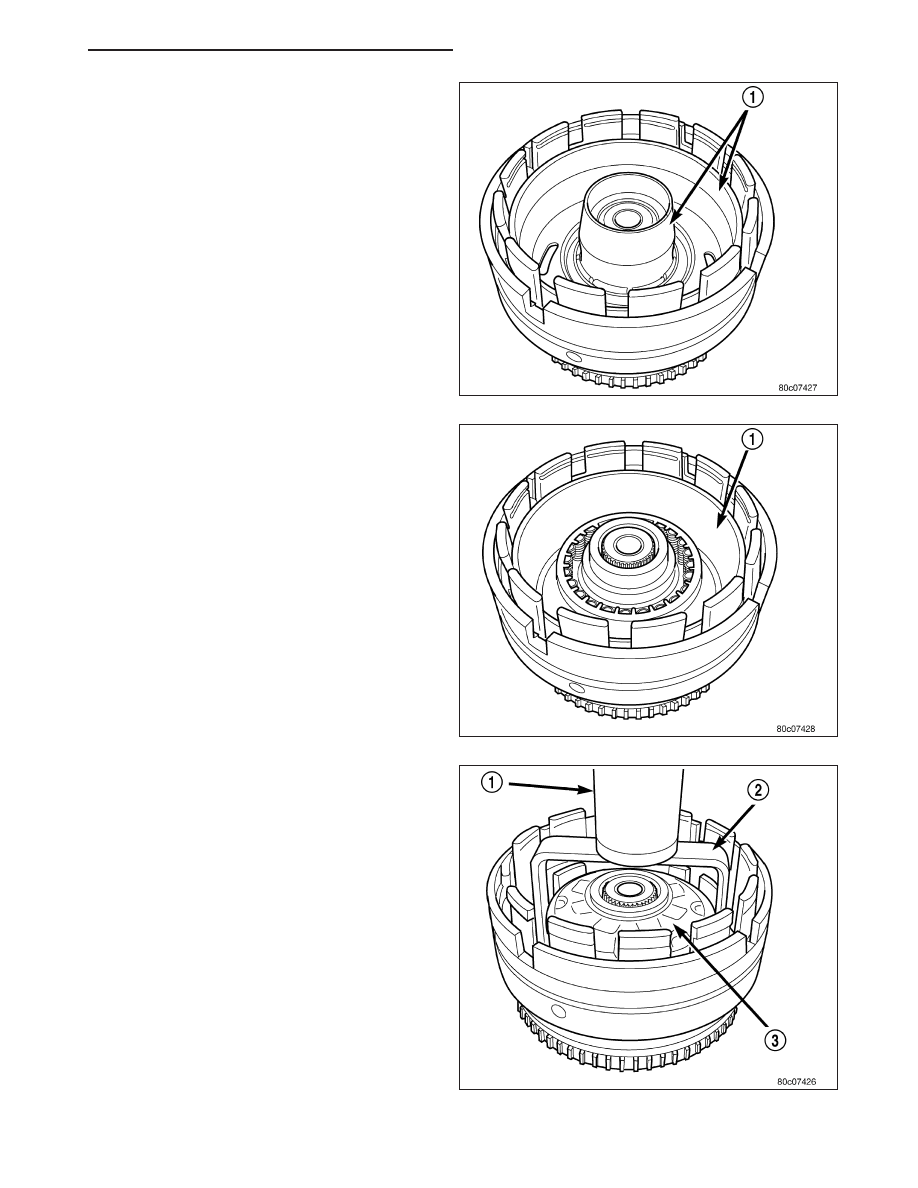

6. Install Piston Installer 8504 (1) into the input clutch

retainer and onto the input clutch hub to guide the
inner and outer underdrive piston seals into posi-
tion.

7. Install the underdrive piston into the input clutch

retainer and over the input clutch hub.

8. Install the UD/OD balance piston return spring pack

into the input clutch retainer.

9. Install Piston Installer 8252 (1) into the input clutch

retainer to guide the UD/OD balance piston seal
into position inside the underdrive piston.

10. Install the UD/OD balance piston (3) into the input

clutch retainer and the underdrive piston.

11. Using Spring Compressor 8251 (2), compress the

UD/OD return spring pack and secure the piston
in place with the snap-ring.

12. Install the underdrive clutch pack into the input

clutch retainer.
