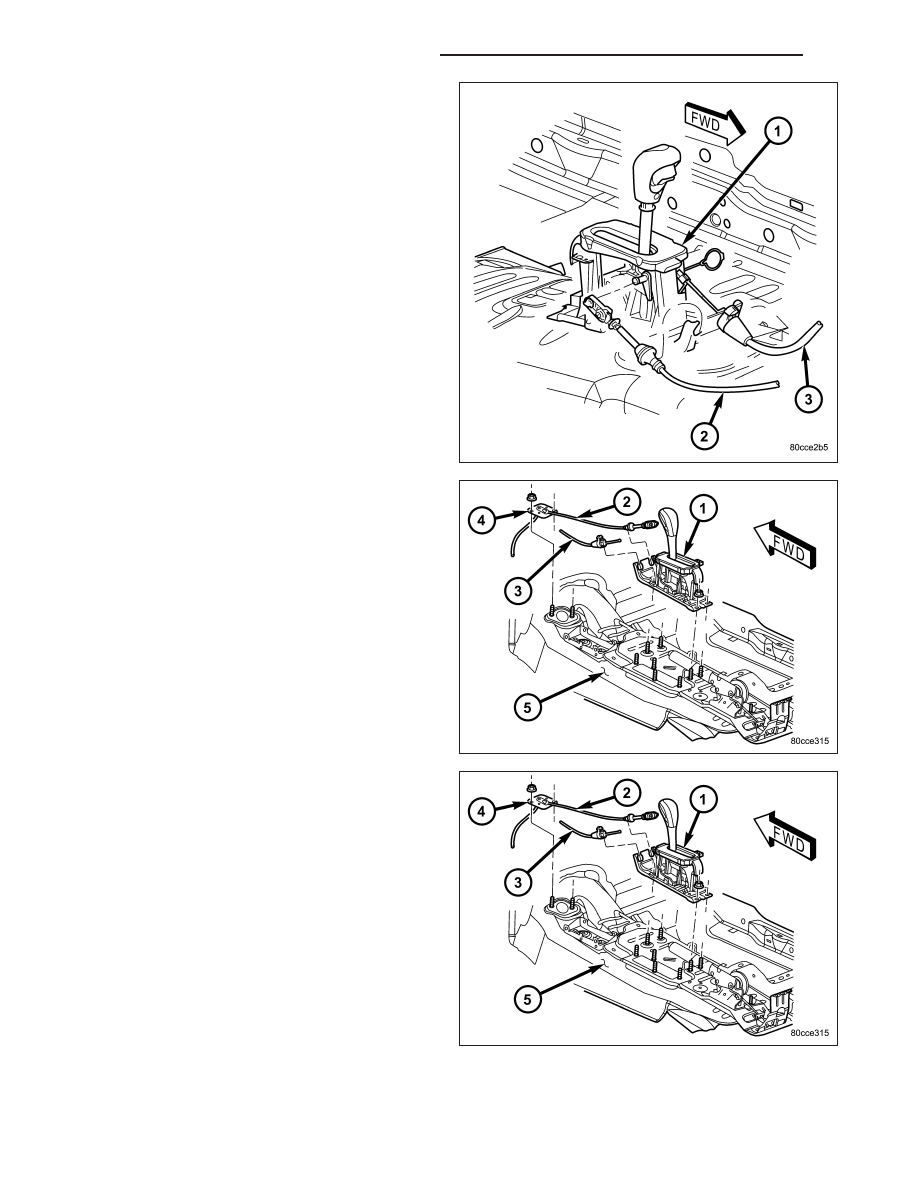

9. Pull cable through floor panel opening.

10. Remove shift cable from vehicle.

INSTALLATION

1. Route cable through hole in floor pan.

2. Install seal plate to studs in floor pan.

3. Install nuts to hold seal plate to floor pan. Tighten

nuts to 7 N·m (65 in.lbs.).

4. Install the shift cable to the shifter assembly

bracket. Push cable into the bracket until secure.

5. Place the floor shifter lever in PARK position.

6. Loosen the adjustment screw on the shift cable.

7. Snap the shift cable onto the shift lever pin.

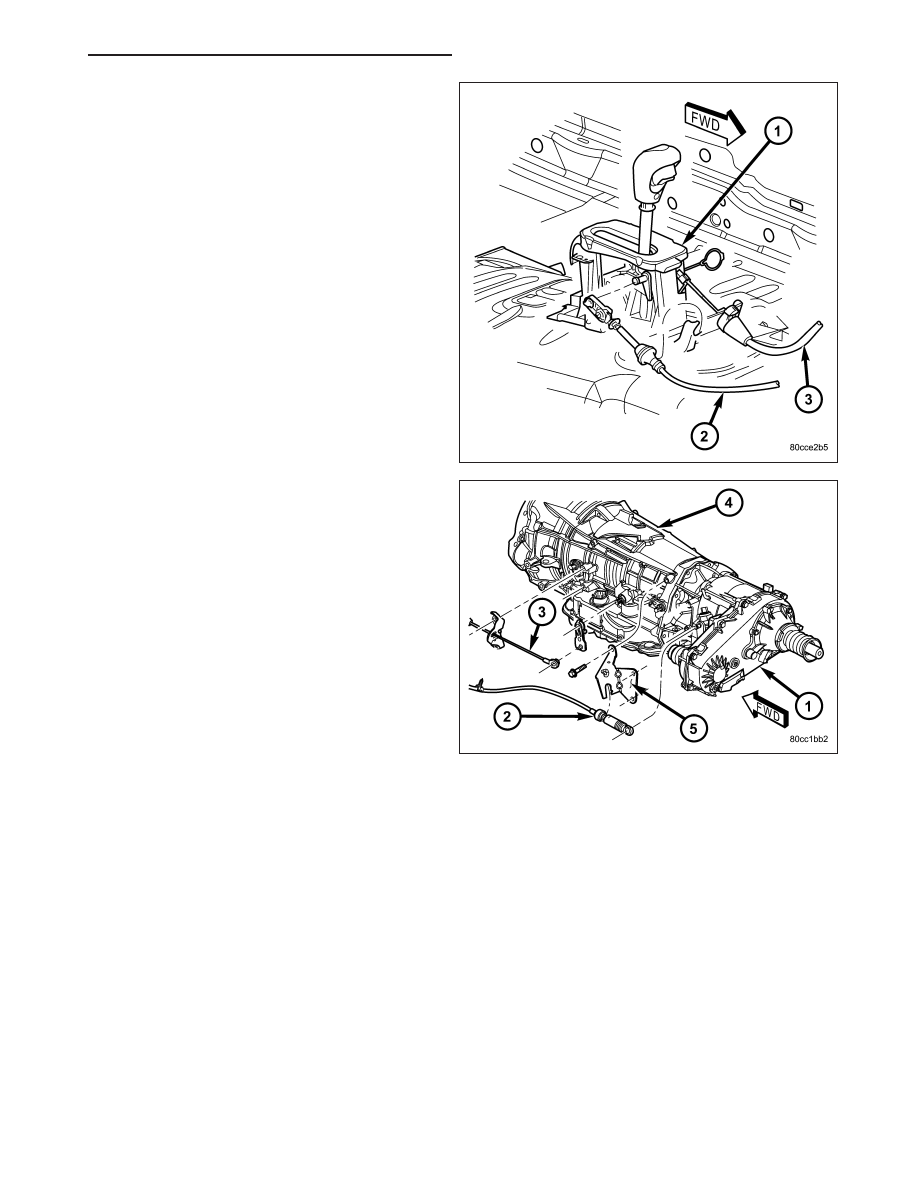

21 - 748

AUTOMATIC TRANSMISSION - 545RFE

KJ

8. Raise the vehicle.

9. Install the shift cable to the shift cable support

bracket.

10. Shift the transmission into PARK. PARK is the

rearmost detent position on the transmission man-
ual shift lever.

11. Snap the shift cable onto the transmission manual

shift lever.

12. Lower vehicle.

13. Verify that the shift lever is in the PARK position.

14. Tighten the adjustment screw to 7 N·m (65

in.lbs.).

15. Verify correct shifter operation.

16. Install any console parts removed for access to

shift lever assembly and shift cable. (Refer to 23 -
BODY/INTERIOR/FLOOR CONSOLE - INSTAL-
LATION)

ADJUSTMENTS - GEARSHIFT CABLE

Check adjustment by starting the engine in PARK and
NEUTRAL. Adjustment is CORRECT if the engine
starts only in these positions. Adjustment is INCOR-
RECT if the engine starts in one but not both posi-
tions. If the engine starts in any position other than
PARK or NEUTRAL, or if the engine will not start at
all, the TRS may be faulty.

Gearshift Adjustment Procedure

1. Shift transmission into PARK.

2. Remove floor console as necessary for access to

the shift cable adjustment. (Refer to 23 - BODY/IN-
TERIOR/FLOOR CONSOLE - REMOVAL)

3. Loosen the shift cable adjustment screw.

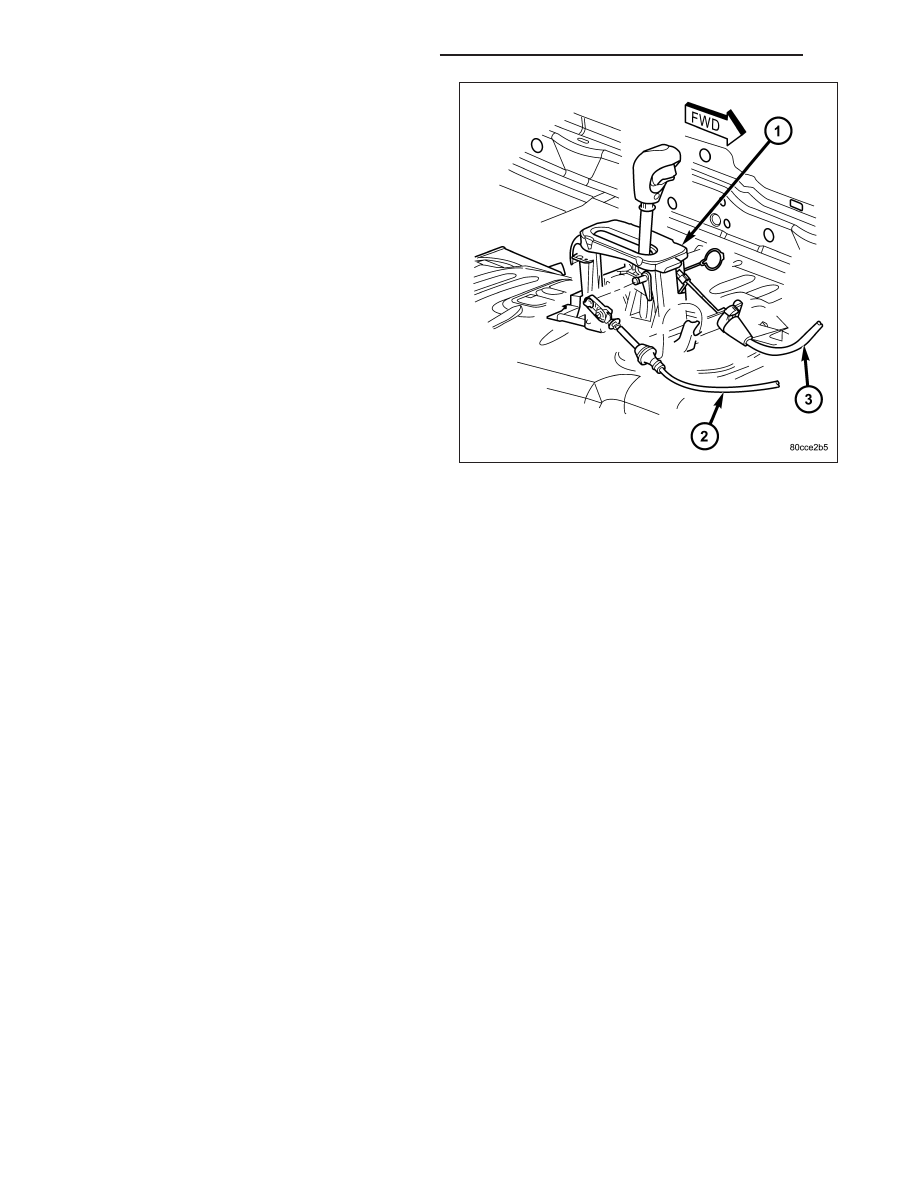

KJ

AUTOMATIC TRANSMISSION - 545RFE

21 - 749

4. Raise vehicle.

5. Unsnap cable eyelet from transmission shift lever.

6. Verify transmission shift lever is in PARK detent by

moving lever fully rearward. Last rearward detent is
PARK position.

7. Verify positive engagement of transmission park

lock by attempting to rotate propeller shaft. Shaft
will not rotate when park lock is engaged.

8. Snap cable eyelet onto transmission shift lever.

9. Lower vehicle

10. Tighten the shift cable adjustment screw to 7 N·m

(65 in.lbs.).

11. Verify correct operation.

12. Install any floor console components removed for

access. (Refer to 23 - BODY/INTERIOR/FLOOR
CONSOLE - INSTALLATION)

21 - 750

AUTOMATIC TRANSMISSION - 545RFE

KJ

CLUTCHES-HOLDING

DESCRIPTION

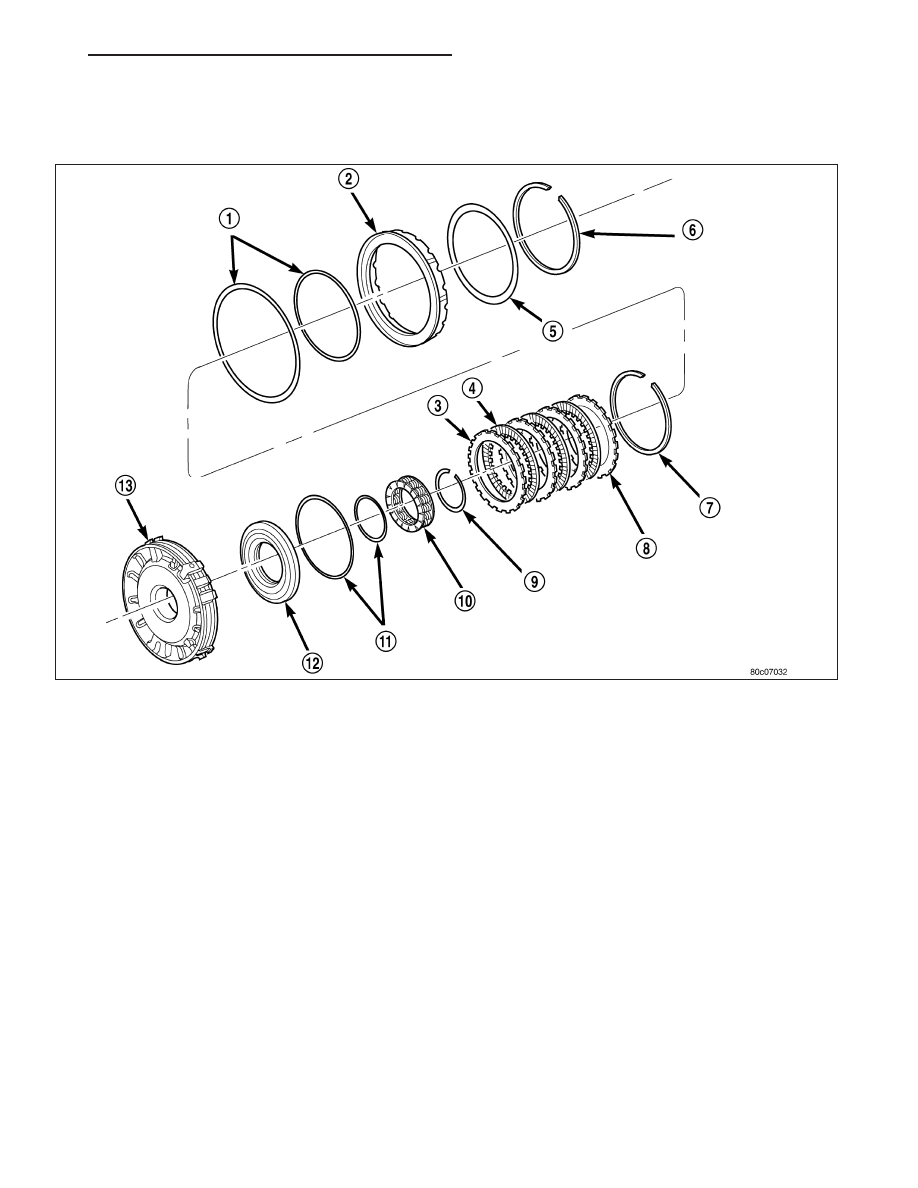

Three hydraulically applied multi-disc clutches are used to hold some planetary geartrain components stationary
while the input clutches drive others. The 2C, 4C, and Low/Reverse clutches are considered holding clutches. The
