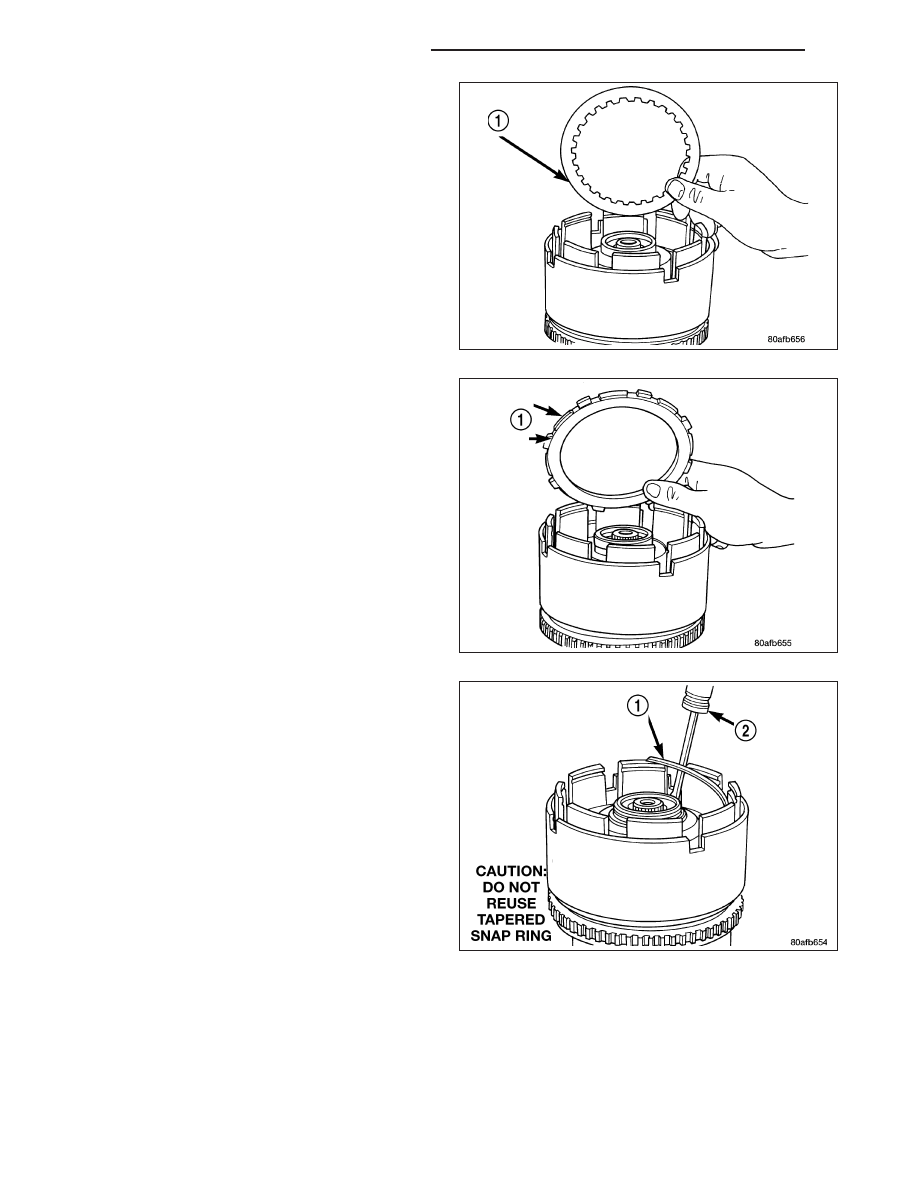

14. Install the last UD clutch disc (1).

15. Install the OD/UD clutch reaction plate (1). The

OD/UD clutches reaction plate has a step on both
sides. Install the OD/UD clutches reaction plate
tapered step side up.

NOTE: Snap ring ends must be located within one
finger of the input clutch hub. Be sure that snap
ring is fully seated, by pushing with screwdriver,
into snap ring groove all the way around.

16. Install the UD/OD tapered snap ring (1).

21 - 360

AUTOMATIC TRANSMISSION - 42RLE

KJ

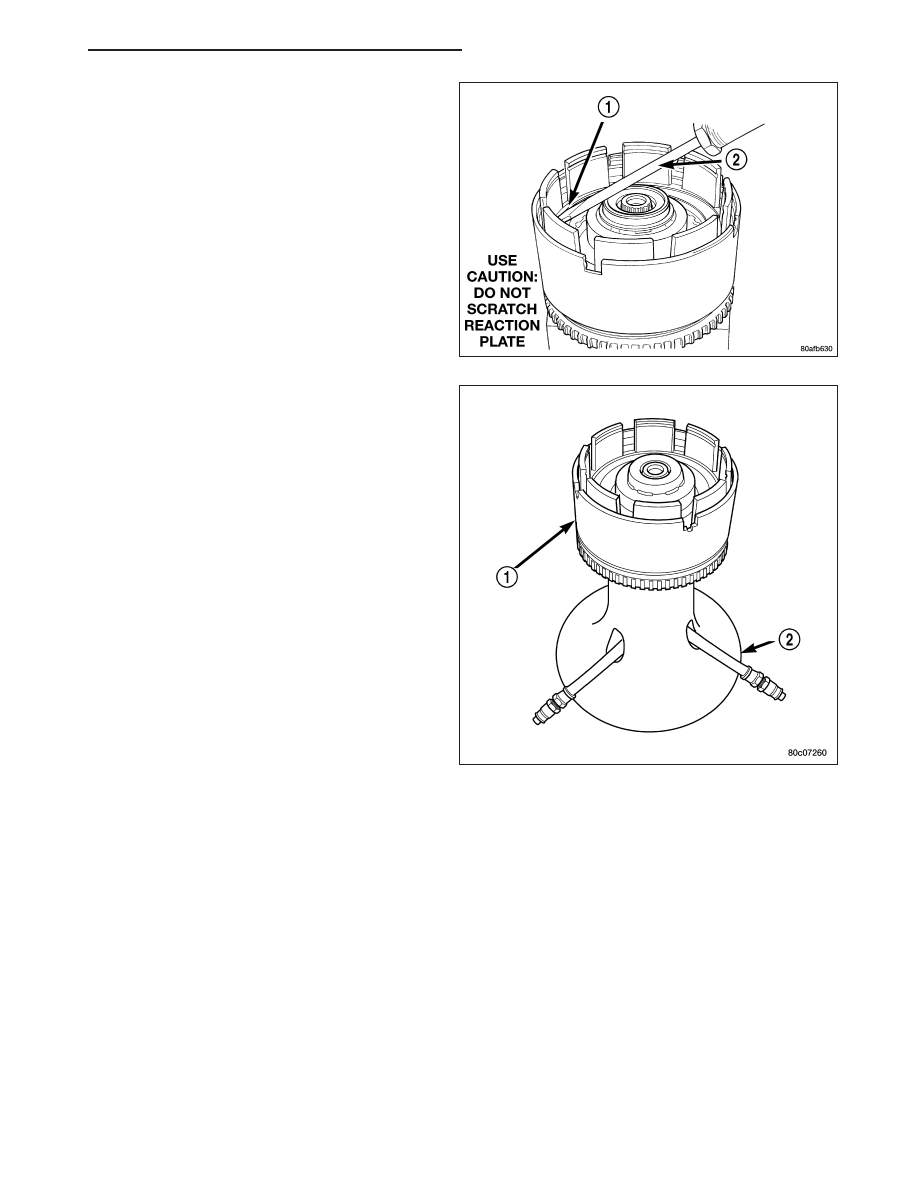

17. Seat tapered snap ring (1) to ensure proper

installation.

18. Install input clutch assembly (1) to the Input

Clutch Pressure Fixture 8391 (2).

KJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 361

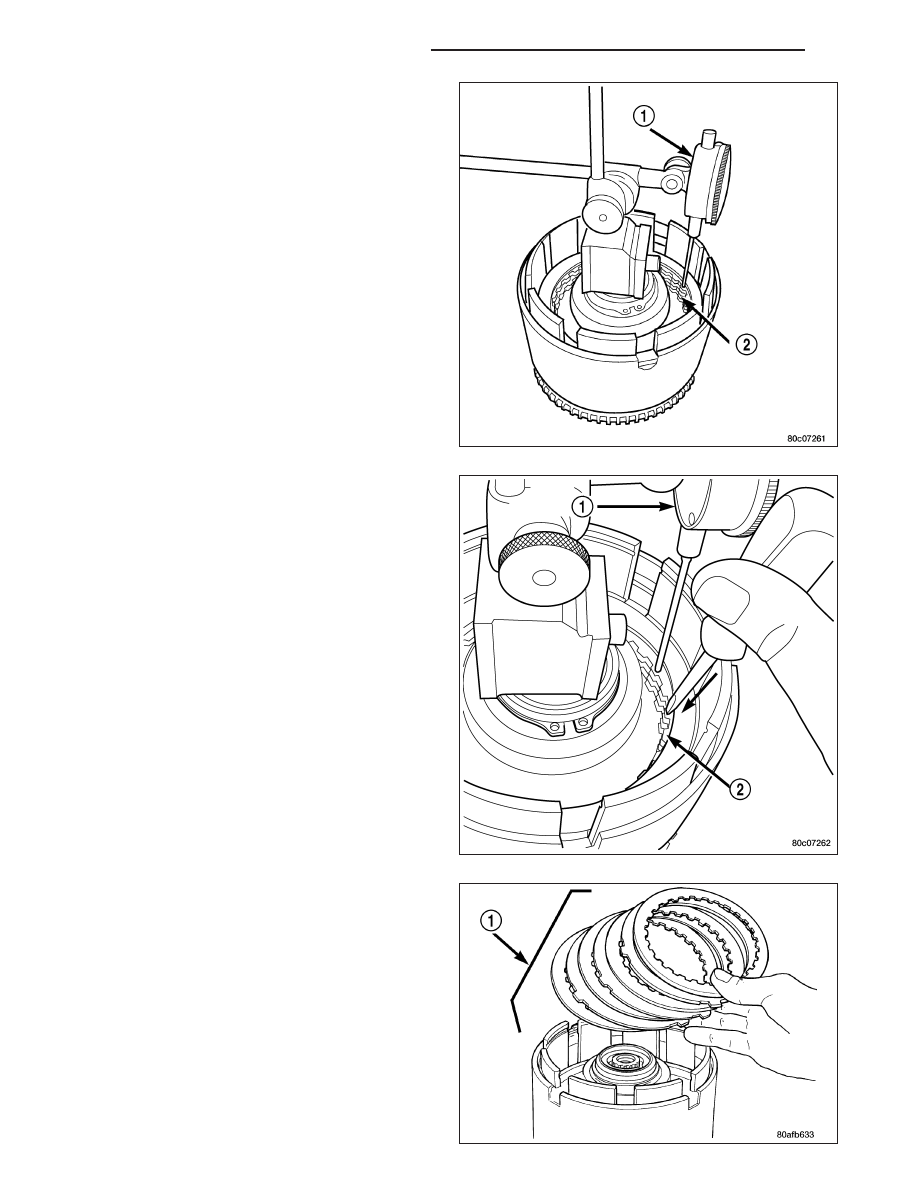

19. Set up Dial Indicator C-3339 (1) on the UD clutch

pack (2).

20. Using moderate pressure, press down and hold

(near indicator) the UD clutch pack (2) with screw-
driver or suitable tool and zero dial indicator (1).
When releasing pressure on clutch pack, indicator
reading should advance 0.005-0.010 inches.

CAUTION: Do not apply more than 30 psi (206
kPa) to the underdrive clutch pack.

21. Apply 30 psi (206 kPa) to the underdrive hose on

Pressure Fixture 8391 and measure UD clutch
clearance. Measure and record UD clutch pack
measurement in four (4) places, 90° apart.

22. Take average of four measurements and compare

with UD clutch pack clearance specification.
Underdrive clutch pack clearance must be
0.94-1.50 mm (0.037-0.059 in.).

23. If necessary, select the proper reaction plate to

achieve specifications.

24. Install the OD clutch pack (four fibers/three steels)

(1).

21 - 362

AUTOMATIC TRANSMISSION - 42RLE

KJ

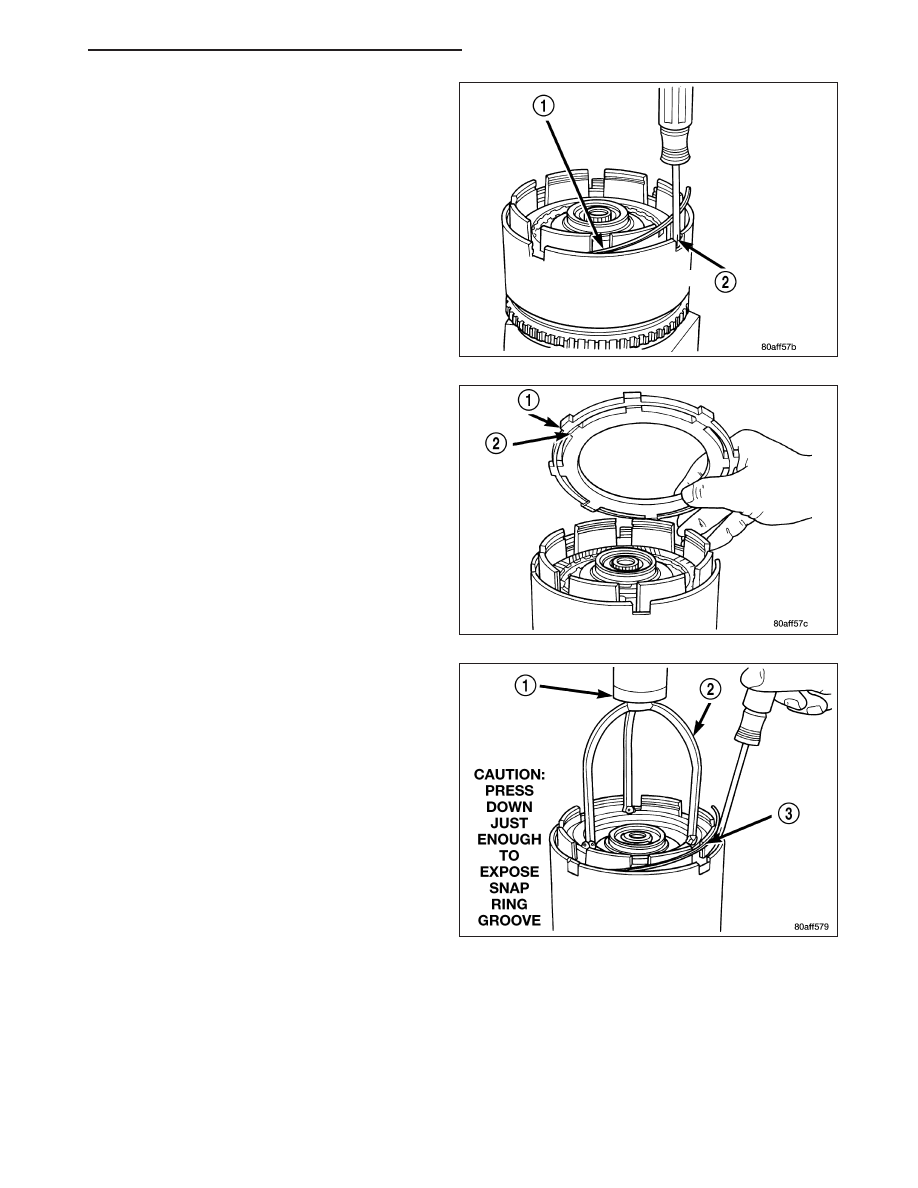

25. Install OD reaction plate waved snap ring (1).

26. Install the OD/Reverse reaction plate (1) with

large step down (towards OD clutch pack).

27. Install OD reaction plate flat snap ring (3).

KJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 363
