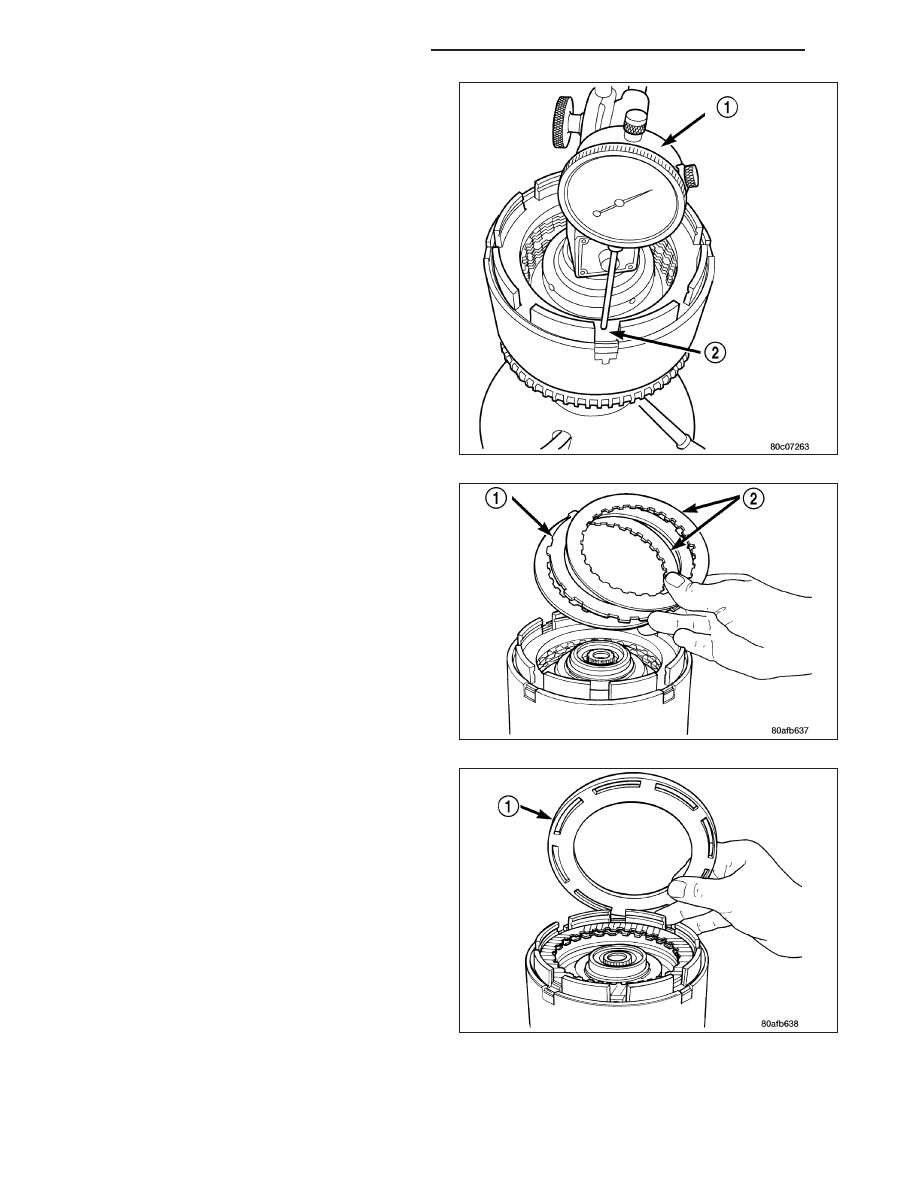

28. Measure OD clutch pack clearance. Set up Dial

Indicator C-3339 (1) on top of the OD/Reverse
reaction plate (2).

29. Zero dial indicator and apply 30 psi (206 kPa) air

pressure to the overdrive clutch hose on Pressure
Fixture 8391. Measure and record OD clutch pack
measurement in four (4) places, 90° apart.

30. Take average of four measurements and compare

with OD clutch pack clearance specification. The
overdrive

(OD)

clutch

pack

clearance

is

1.07-3.25 mm (0.042-0.128 in.).

If not within specifications, the clutch is not assembled
properly. There is no adjustment for the OD clutch
clearance.

31. Install reverse clutch pack (two fibers/one steel)

(1, 2).

32. Install reverse clutch reaction plate (1) with the

flat side down towards reverse clutch.

21 - 364

AUTOMATIC TRANSMISSION - 42RLE

KJ

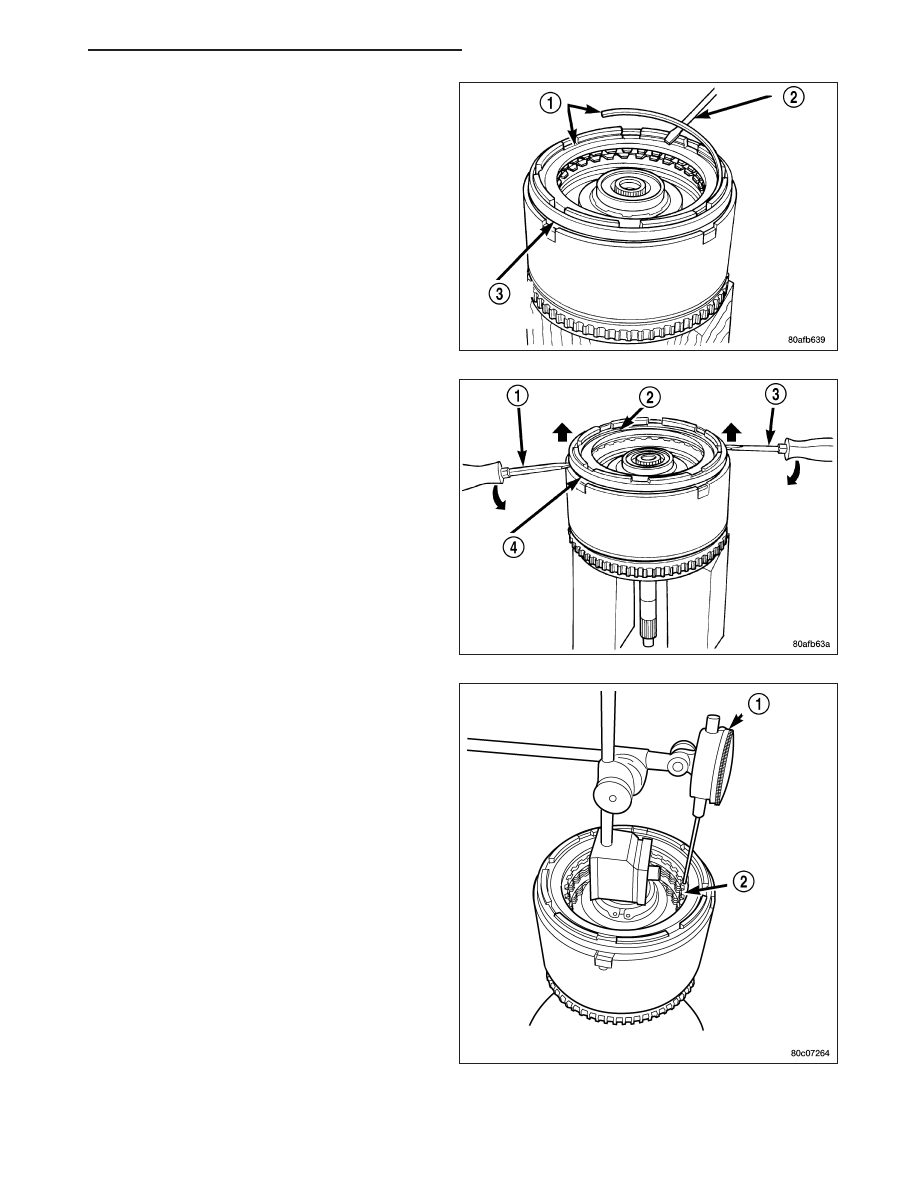

33. Tap reaction plate (3) down to allow installation of

the reverse clutch snap ring (1). Install reverse
clutch snap ring (1).

34. Pry up reverse reaction plate (4) to seat against

snap ring (2).

35. Set up a Dial Indicator C-3339 (1) on the reverse

clutch pack (2).

KJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 365

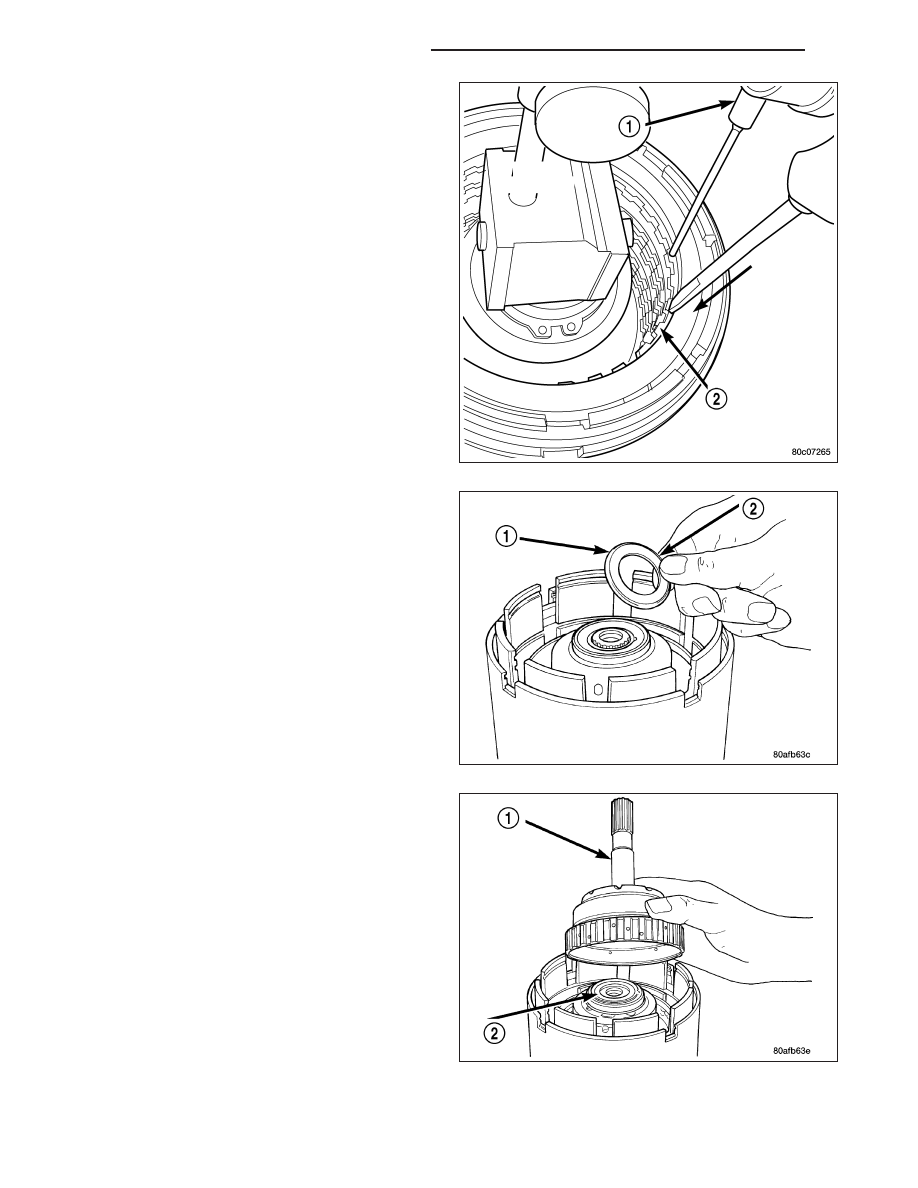

36. Using moderate pressure, press down and hold

(near indicator) reverse clutch disc (2) with screw-
driver or suitable tool and zero dial indicator (1).
When

releasing

pressure,

indicator

should

advance

0.005-0.010

inches

as

clutch

pack

relaxes.

37. Apply 30 psi (206 kPa) air pressure to the reverse

clutch hose on Pressure Fixture 8391. Measure
and record reverse clutch pack measurement in
four (4) places, 90° apart.

38. Take average of four measurements and compare

with reverse clutch pack clearance specification.
The reverse clutch pack clearance is 0.89-1.37
mm (0.035-0.054 in.). Select the proper reverse
clutch snap ring to achieve specifications.

39. To complete the assembly, reverse clutch and

overdrive clutch must be removed.

40. Install the number 2 needle bearing (1).

41. Install the underdrive shaft assembly (1).

21 - 366

AUTOMATIC TRANSMISSION - 42RLE

KJ

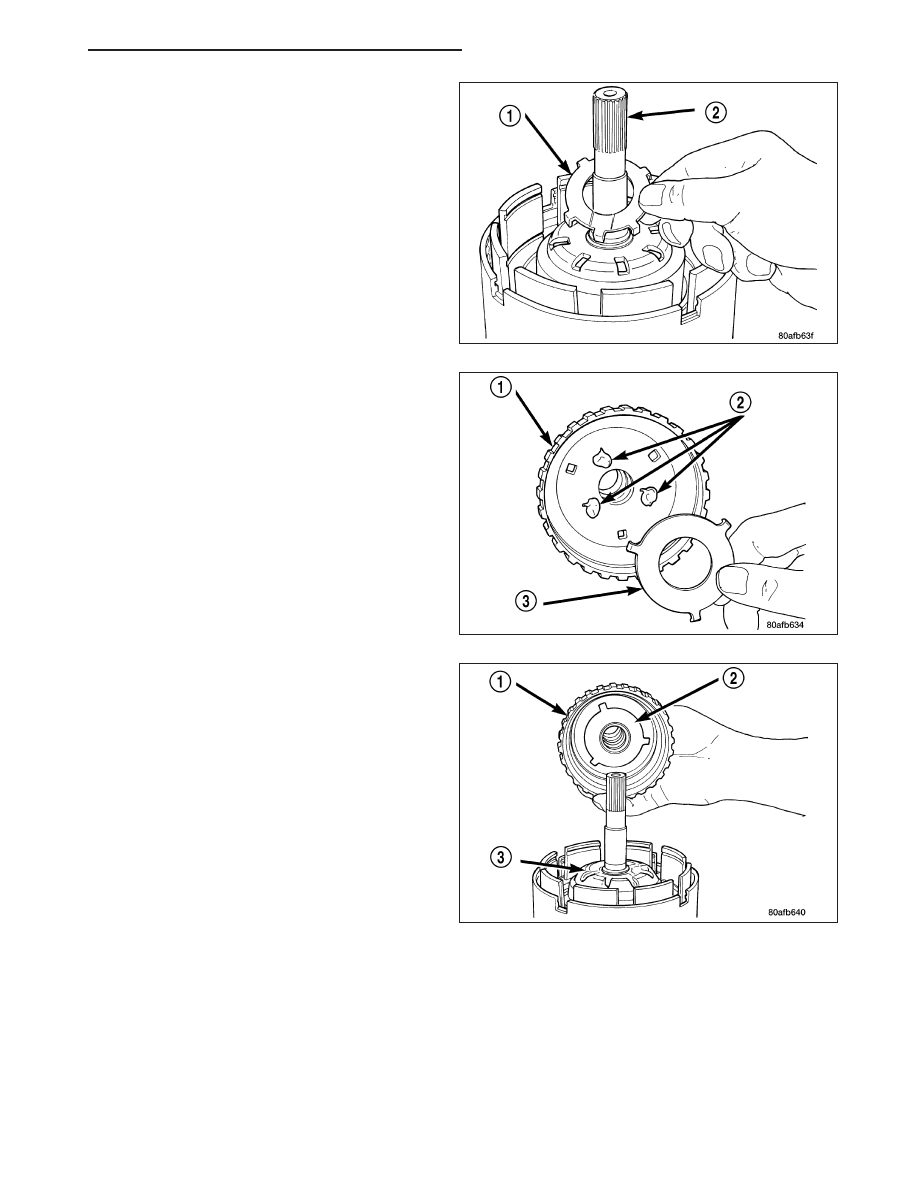

42. Install the number 3 thrust washer (1) to the

underdrive shaft assembly (2). Be sure five tabs
are seated properly.

43. Install the number 3 thrust plate (3) to the bottom

of the overdrive shaft assembly (1). Retain with
petrolatum or transmission assembly gel (2).

44. Install the overdrive shaft assembly (1).

KJ

AUTOMATIC TRANSMISSION - 42RLE
