B1D1F, B1D2B–MIRROR VERTICAL MOTOR CONTROL CIRCUIT LOW – MEMORY MIRROR MODULE (CONTINUED)

For the Power Memory Mirror System circuit diagram (Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Mirror Vertical Driver Output is turned on.

•

Set Condition:
DTC B1D1F – If the Driver Memory Mirror Module senses an excessive current draw on the (P71) Driver Mir-
ror Vertical Driver circuit within 10 ms of turning on the Mirror Vertical Driver Output.
DTC B1D2B – If the Passenger Memory Mirror Module senses an excessive current draw on the (P72) Pas-
senger Mirror Vertical Driver circuit within 10 ms of turning on the Mirror Vertical Driver Output.

Possible Causes

FOR THE DRIVER MEMORY MIRROR SYSTEM:

(P71) DRIVER MIRROR VERTICAL DRIVER CIRCUIT SHORTED TO GROUND

(P71) DRIVER MIRROR VERTICAL DRIVER CIRCUIT SHORTED TO (Z911) GROUND CIRCUIT

(P71) DRIVER MIRROR VERTICAL DRIVER CIRCUIT SHORTED TO (P69) DRIVER MIRROR SENSOR
GROUND CIRCUIT

(P71) DRIVER MIRROR VERTICAL DRIVER CIRCUIT SHORTED TO (C910) DRIVER MIRROR HEATER
GROUND CIRCUIT

DRIVER OUTSIDE REARVIEW MIRROR SHORTED

DRIVER MEMORY MIRROR MODULE

FOR THE PASSENGER MEMORY MIRROR SYSTEM:

(P72) PASSENGER MIRROR VERTICAL DRIVER CIRCUIT SHORTED TO GROUND

(P72) PASSENGER MIRROR VERTICAL DRIVER CIRCUIT SHORTED TO (Z908) GROUND CIRCUIT

(P72) PASSENGER MIRROR VERTICAL DRIVER CIRCUIT SHORTED TO (P66) PASSENGER MIRROR
SENSOR GROUND CIRCUIT

(P72) PASSENGER MIRROR VERTICAL DRIVER CIRCUIT SHORTED TO (C917) PASSENGER MIRROR
HEATER GROUND CIRCUIT

PASSENGER OUTSIDE REARVIEW MIRROR SHORTED

PASSENGER MEMORY MIRROR MODULE

NOTE: This procedure addresses the Driver Memory Mirror system’s circuits and components and the Pas-
senger Memory Mirror system’s circuits and components. Select only that which applies to the system you
are diagnosing.

8N - 144

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

B1D1F, B1D2B–MIRROR VERTICAL MOTOR CONTROL CIRCUIT LOW – MEMORY MIRROR MODULE (CONTINUED)

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTCs.

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display: B1D1F or B1D2B MIRROR VERTICAL MOTOR CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

2.

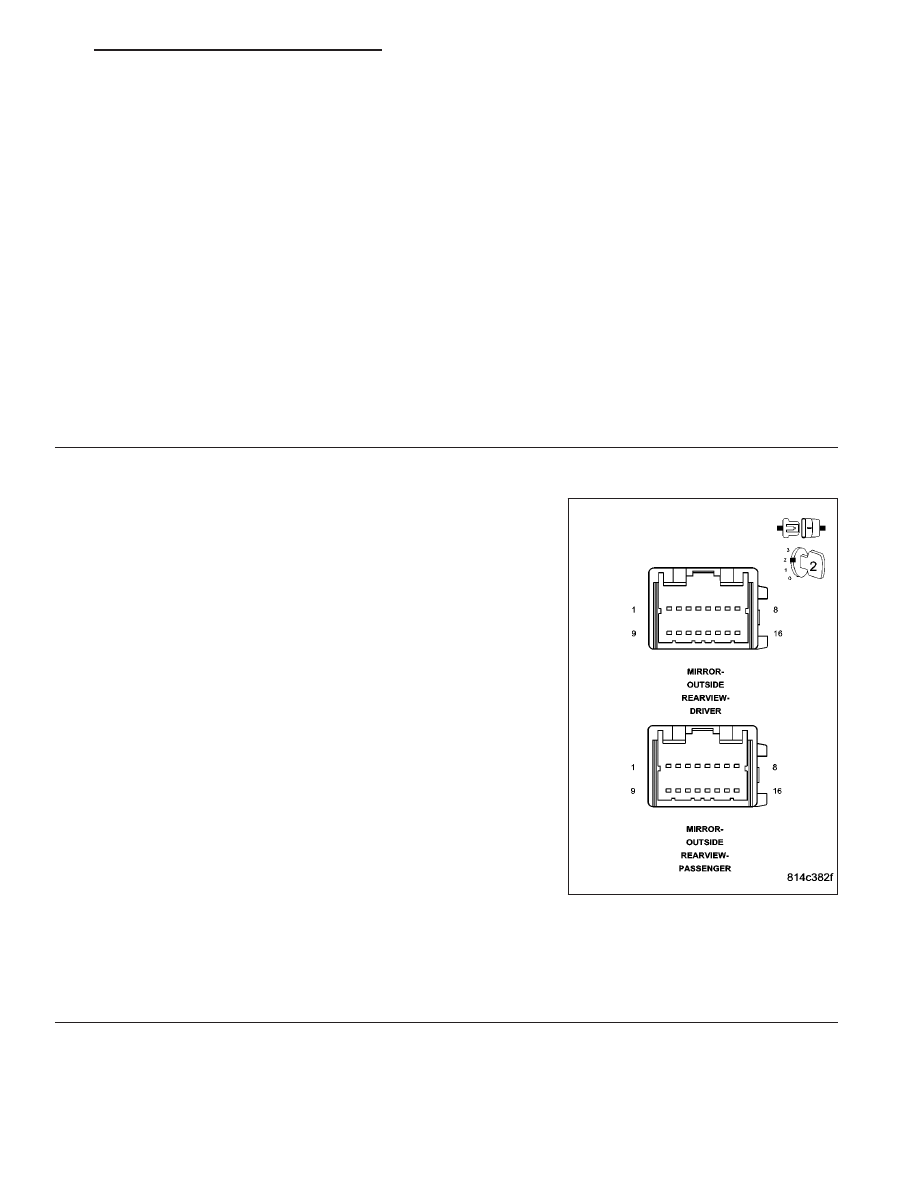

TEST FOR A SHORTED OUTSIDE REARVIEW MIRROR

For the Driver Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Driver Outside Rearview Mirror connector.

•

Turn the ignition on.

•

With the scan tool, erase DTCs.

•

Operate the Mirror Switch in all directions several times.

•

Cycle the ignition from on to off 3 times.

•

Turn the ignition on.

•

With the scan tool, read DTCs.

For the Passenger Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Passenger Outside Rearview Mirror connector.

•

Turn the ignition on.

•

With the scan tool, erase DTCs.

•

Operate the Mirror Switch in all directions several times.

•

Cycle the ignition from on to off 3 times.

•

Turn the ignition on.

•

With the scan tool, read DTCs.

Does the scan tool display: B1D1F or B1D2B MIRROR VER-
TICAL MOTOR CONTROL CIRCUIT LOW?

Yes

>> Go To 3

No

>> Replace the Outside Rearview Mirror in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

WK

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 145

B1D1F, B1D2B–MIRROR VERTICAL MOTOR CONTROL CIRCUIT LOW – MEMORY MIRROR MODULE (CONTINUED)

3.

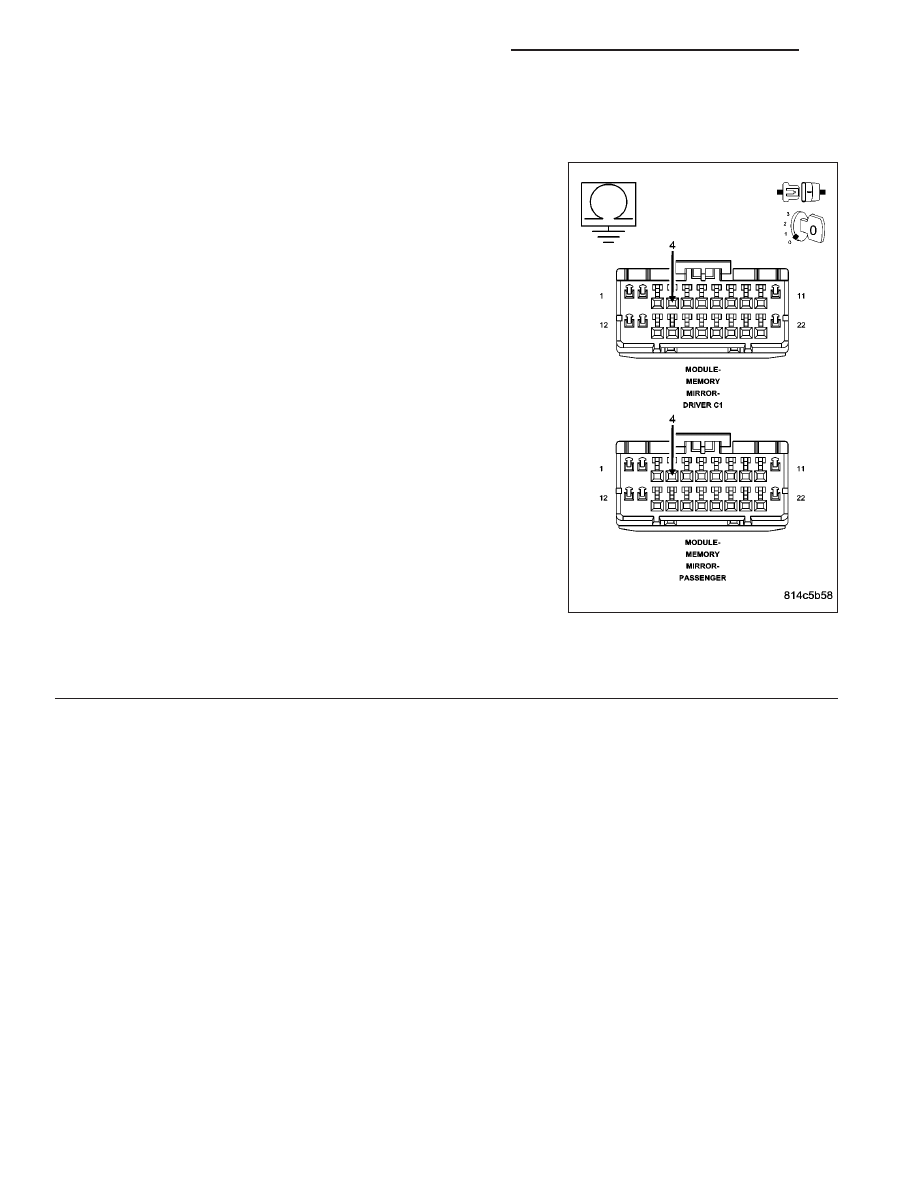

CHECK THE (P71) DRIVER MIRROR VERTICAL DRIVER CIRCUIT OR THE (P72) PASSENGER MIRROR
VERTICAL DRIVER CIRCUIT FOR A SHORT TO GROUND

For the Driver Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Driver Memory Mirror Module C1 connector.

•

Measure the resistance between ground and the (P71) Driver
Mirror Vertical Driver circuit in the Driver Memory Mirror Module
C1 connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Passenger Memory Mirror Module connector.

•

Measure the resistance between ground and the (P72) Passen-
ger Mirror Vertical Driver circuit in the Passenger Memory Mirror
Module connector.

Is the resistance below 10000.0 ohms?

Yes, Driver MMM

Repair the (P71) Driver Mirror Vertical Driver circuit for a
short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Repair the (P72) Passenger Mirror Vertical Driver circuit
for a short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 4

8N - 146

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

B1D1F, B1D2B–MIRROR VERTICAL MOTOR CONTROL CIRCUIT LOW – MEMORY MIRROR MODULE (CONTINUED)

4.

CHECK THE (P71) DRIVER MIRROR VERTICAL DRIVER CIRCUIT FOR A SHORT TO THE (Z911)
GROUND CIRCUIT OR THE (P72) PASSENGER MIRROR VERTICAL DRIVER CIRCUIT FOR A SHORT TO
THE (Z908) GROUND CIRCUIT

For the Driver Memory Mirror System, proceed as follows:

•

Measure the resistance between the (P71) Driver Mirror Vertical
Driver circuit and the (Z911) Ground circuit in the Driver Memory
Mirror Module C1 connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Measure the resistance between the (P72) Passenger Mirror Ver-
tical Driver circuit and the (Z908) Ground circuit in the Passenger
Memory Mirror Module connector.

Is the resistance below 10000.0 ohms?

Yes, Driver MMM

Repair the (P71) Driver Mirror Vertical Driver circuit for a
short to the (Z911) Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Repair the (P72) Passenger Mirror Vertical Driver circuit
for a short to the (Z908) Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 5
