B1D09, B1D12–MIRROR POSITION SENSOR POWER SUPPLY CIRCUIT LOW – MEMORY MIRROR
MODULE (CONTINUED)

3.

CHECK THE (P669) DRIVER MIRROR SENSOR SUPPLY CIRCUIT OR THE (P666) PASSENGER MIRROR
SENSOR SUPPLY CIRCUIT FOR A SHORT TO GROUND

For the Driver Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Driver Memory Mirror Module C1 connector.

•

Measure the resistance between ground and the (P669) Driver
Mirror Sensor Supply circuit in the Driver Memory Mirror Module
C1 connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Passenger Memory Mirror Module connector.

•

Measure the resistance between ground and the (P666) Passen-
ger Mirror Sensor Supply circuit in the Passenger Memory Mirror
Module connector.

Is the resistance below 10000.0 ohms?

Yes, Driver MMM

Repair the (P669) Driver Mirror Sensor Supply circuit for a
short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Repair the (P666) Passenger Mirror Sensor Supply circuit
for a short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 4

8N - 128

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

B1D09, B1D12–MIRROR POSITION SENSOR POWER SUPPLY CIRCUIT LOW – MEMORY MIRROR
MODULE (CONTINUED)

4.

CHECK THE (P669) DRIVER MIRROR SENSOR SUPPLY CIRCUIT FOR A SHORT TO THE (Z911) GROUND
CIRCUIT OR THE (P666) PASSENGER MIRROR SENSOR SUPPLY CIRCUIT FOR A SHORT TO THE (Z908)
GROUND CIRCUIT

For the Driver Memory Mirror System, proceed as follows:

•

Measure the resistance between the (P669) Driver Mirror Sensor
Supply circuit and the (Z911) Ground circuit in the Driver Memory
Mirror Module C1 connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Measure the resistance between the (P666) Passenger Mirror
Sensor Supply circuit and the (Z908) Ground circuit in the Pas-
senger Memory Mirror Module connector.

Is the resistance below 10000.0 ohms?

Yes, Driver MMM

Repair the (P669) Driver Mirror Sensor Supply circuit for a
short to the (Z911) Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Repair the (P666) Passenger Mirror Sensor Supply circuit
for a short to the (Z908) Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 5

WK

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 129

B1D09, B1D12–MIRROR POSITION SENSOR POWER SUPPLY CIRCUIT LOW – MEMORY MIRROR
MODULE (CONTINUED)

5.

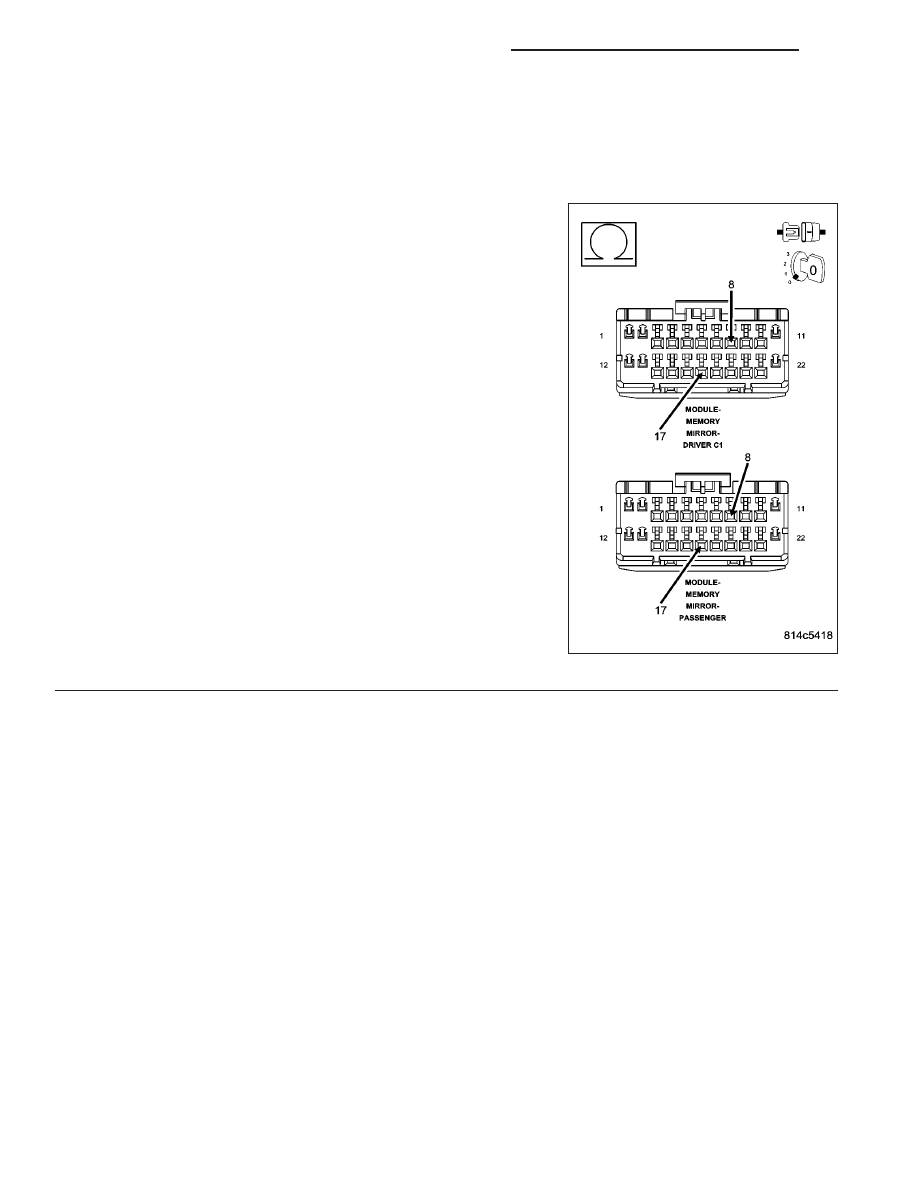

CHECK THE (P669) DRIVER MIRROR SENSOR SUPPLY CIRCUIT FOR A SHORT TO THE (P69) DRIVER
MIRROR SENSOR GROUND CIRCUIT OR THE (P666) PASSENGER MIRROR SENSOR SUPPLY CIRCUIT
FOR A SHORT TO THE (P66) PASSENGER MIRROR SENSOR GROUND CIRCUIT

For the Driver Memory Mirror System, proceed as follows:

•

Measure the resistance between the (P669) Driver Mirror Sensor
Supply circuit and the (P69) Driver Mirror Sensor Ground circuit
in the Driver Memory Mirror Module C1 connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Measure the resistance between the (P666) Passenger Mirror
Sensor Supply circuit and the (P66) Passenger Mirror Sensor
Ground circuit in the Passenger Memory Mirror Module connec-
tor.

Is the resistance below 10000.0 ohms?

Yes, Driver MMM

Repair the (P669) Driver Mirror Sensor Supply circuit for a
short to the (P69) Driver Mirror Sensor Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Repair the (P666) Passenger Mirror Sensor Supply circuit
for a short to the (P66) Passenger Mirror Sensor Ground
circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 6

8N - 130

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

B1D09, B1D12–MIRROR POSITION SENSOR POWER SUPPLY CIRCUIT LOW – MEMORY MIRROR
MODULE (CONTINUED)

6.

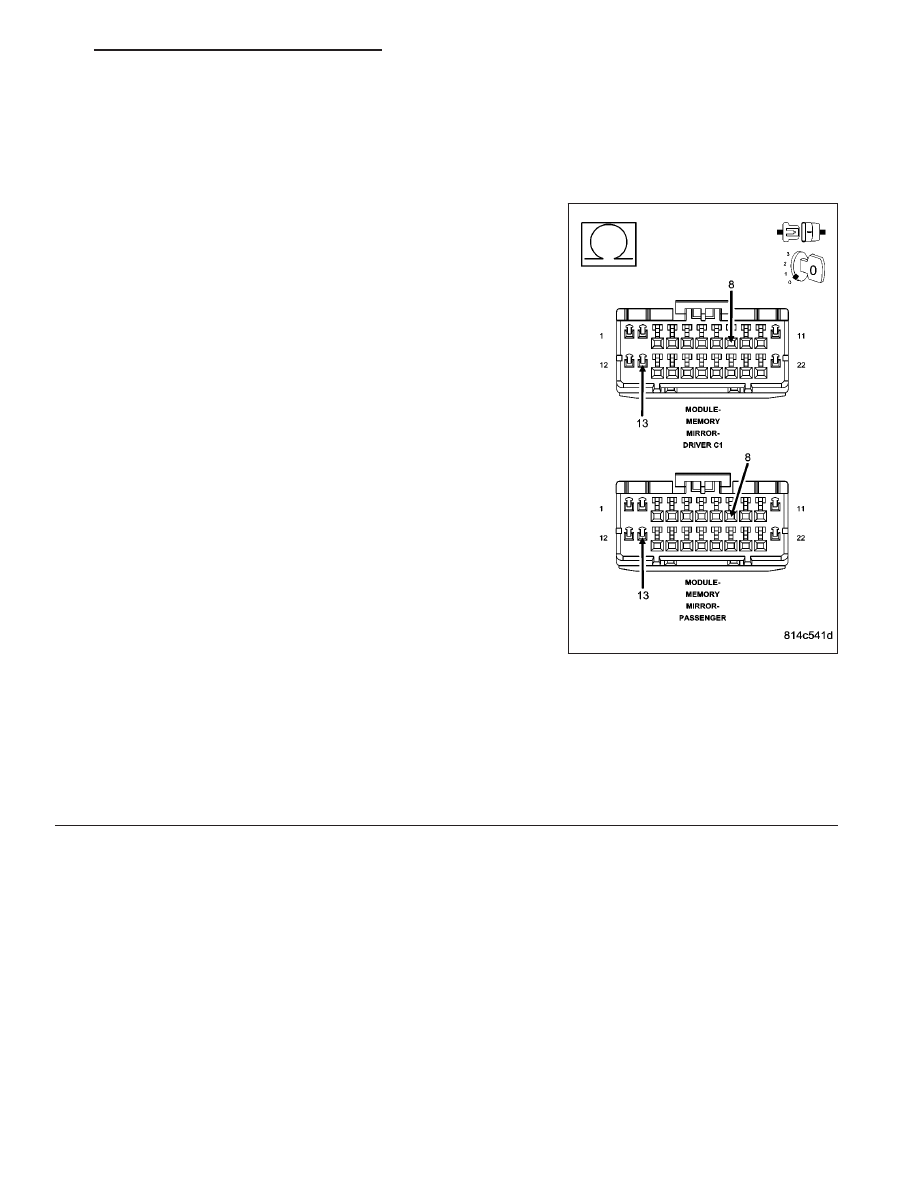

CHECK THE (P669) DRIVER MIRROR SENSOR SUPPLY CIRCUIT FOR A SHORT TO THE (C910) DRIVER
MIRROR HEATER GROUND CIRCUIT OR THE (P666) PASSENGER MIRROR SENSOR SUPPLY CIRCUIT
FOR A SHORT TO THE (C917) PASSENGER MIRROR HEATER GROUND CIRCUIT

For the Driver Memory Mirror System, proceed as follows:

•

Measure the resistance between the (P669) Driver Mirror Sensor
Supply circuit and the (C910) Driver Mirror Heater Ground circuit
in the Driver Memory Mirror Module connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Measure the resistance between the (P666) Passenger Mirror
Sensor Supply circuit and the (C917) Passenger Mirror Heater
Ground circuit in the Passenger Memory Mirror Module connec-
tor.

Is the resistance below 10000.0 ohms?

Yes, Driver MMM

Repair the (P669) Driver Mirror Sensor Supply circuit for a
short to the (C910) Driver Mirror Heater Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Repair the (P666) Passenger Mirror Sensor Supply circuit
for a short to the (C917) Passenger Mirror Heater Ground
circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No, Driver MMM

Replace the Driver Memory Mirror Module in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No, Passenger MMM

Replace the Passenger Memory Mirror Module in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).
