U1002-PTS DISPLAY COMMUNICATION CIRCUIT LOW

8B - 50

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

WK

U1002-PTS DISPLAY COMMUNICATION CIRCUIT LOW (CONTINUED)

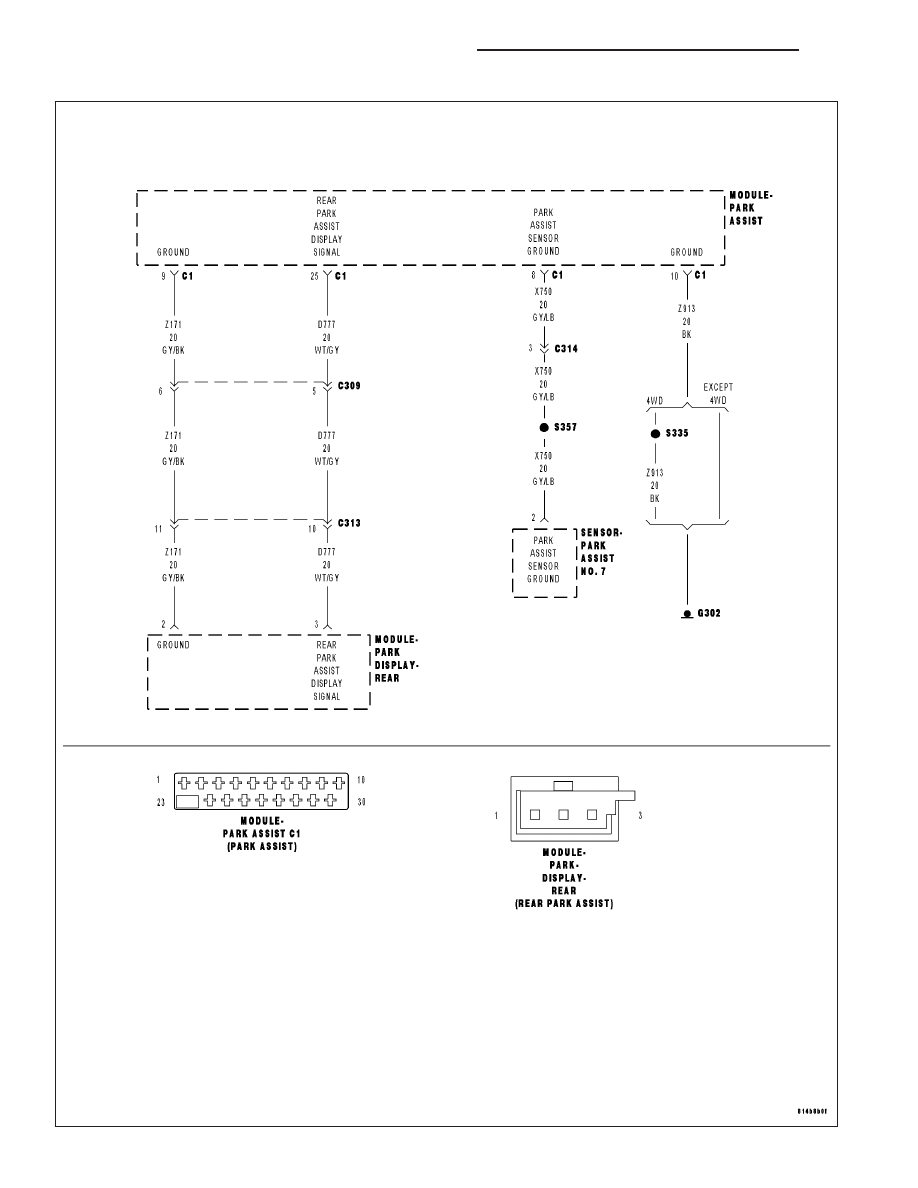

For the Park Assist circuit diagram (Refer to 8 - ELECTRICAL/CHIME/BUZZER - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the vehicle is in reverse for speeds less than 16km/h.

•

Set Condition:
Display data line low.

Possible Causes

(D777) PARK ASSIST DISPLAY SIGNAL CIRCUIT SHORT TO THE (Z171) PARK ASSIST DISPLAY GROUND
CIRCUIT

(D777) PARK ASSIST DISPLAY SIGNAL CIRCUIT SHORT TO THE (X750) PARK ASSIST SENSOR GROUND
CIRCUIT

(D777) PARK ASSIST DISPLAY SIGNAL CIRCUIT SHORT TO THE (Z913) PARK ASSIST MODULE GROUND
CIRCUIT

(D777) PARK ASSIST DISPLAY SIGNAL CIRCUIT SHORT TO GROUND

PARK ASSIST DISPLAY

PARK ASSIST MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC: U1002-PTS DISPLAY COMMUNICATION CIRCUIT LOW

Turn the ignition on.

Apply the vehicle park brake.

Shift the transmission into reverse.

With the scan tool, record and erase Park Assist Module DTCs.

Wait 30 seconds.

With the scan tool, read Park Assist Module DTCs.

Is DTC: U1002-PTS DISPLAY COMMUNICATION CIRCUIT LOW active?

Yes

>> Go To 2

No

>> The condition that caused this code to set is not present at this time. Check for an intermittent condition

by inspecting the related wiring harness for chaffed, pierced, pinched, and partially broken wires. Also
inspect the related connectors for broken, bent, pushed out, spread, corroded, or contaminated termi-
nals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

WK

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

8B - 51

U1002-PTS DISPLAY COMMUNICATION CIRCUIT LOW (CONTINUED)

2.

CHECK PARK ASSIST MODULE FOR AN INTERNAL SHORT TO GROUND

Turn the ignition off.

Disconnect the Park Assist Module harness connector.

Measure the resistance between ground and the (D777) Park Assist
Display Signal circuit.

Is the resistance below 10K ohms?

Yes

>> Go To 3

No

>> Replace the Park Assist Module in accordance with the

service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

3.

CHECK THE (D777) PARK ASSIST DISPLAY SIGNAL CIRCUIT FOR A SHORT TO THE (Z171) PARK
ASSIST DISPLAY GROUND CIRCUIT

Disconnect the Park Assist Display harness connector.

Measure the resistance between the (D777) Park Assist Display Signal
circuit and the (Z171) Park Assist Display Ground circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (D777) Park Assist Display Signal circuit for a

short to the (Z171) Park Assist Display Ground circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Go To 4

8B - 52

CHIME/BUZZER - ELECTRICAL DIAGNOSTICS

WK

U1002-PTS DISPLAY COMMUNICATION CIRCUIT LOW (CONTINUED)

4.

CHECK THE (D777) PARK ASSIST DISPLAY SIGNAL CIRCUIT FOR A SHORT TO THE (X750) PARK
ASSIST SENSOR GROUND CIRCUIT

Measure the resistance between the (D777) Park Assist Display Signal
circuit and the (X750) Park Assist Sensor Ground circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (D777) Park Assist Display Signal circuit for a

short to the (X750) Park Assist Sensor Ground circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Go To 5

5.

CHECK THE (D777) PARK ASSIST DISPLAY SIGNAL CIRCUIT FOR A SHORT TO THE (Z913) PARK
ASSIST MODULE GROUND CIRCUIT

Measure the resistance between the (D777) Park Assist Display Signal
circuit and the (Z913) Park Assist Module Ground circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (D777) Park Assist Display Signal circuit for a

short to the(Z913) Park Assist Module Ground circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Go To 6
