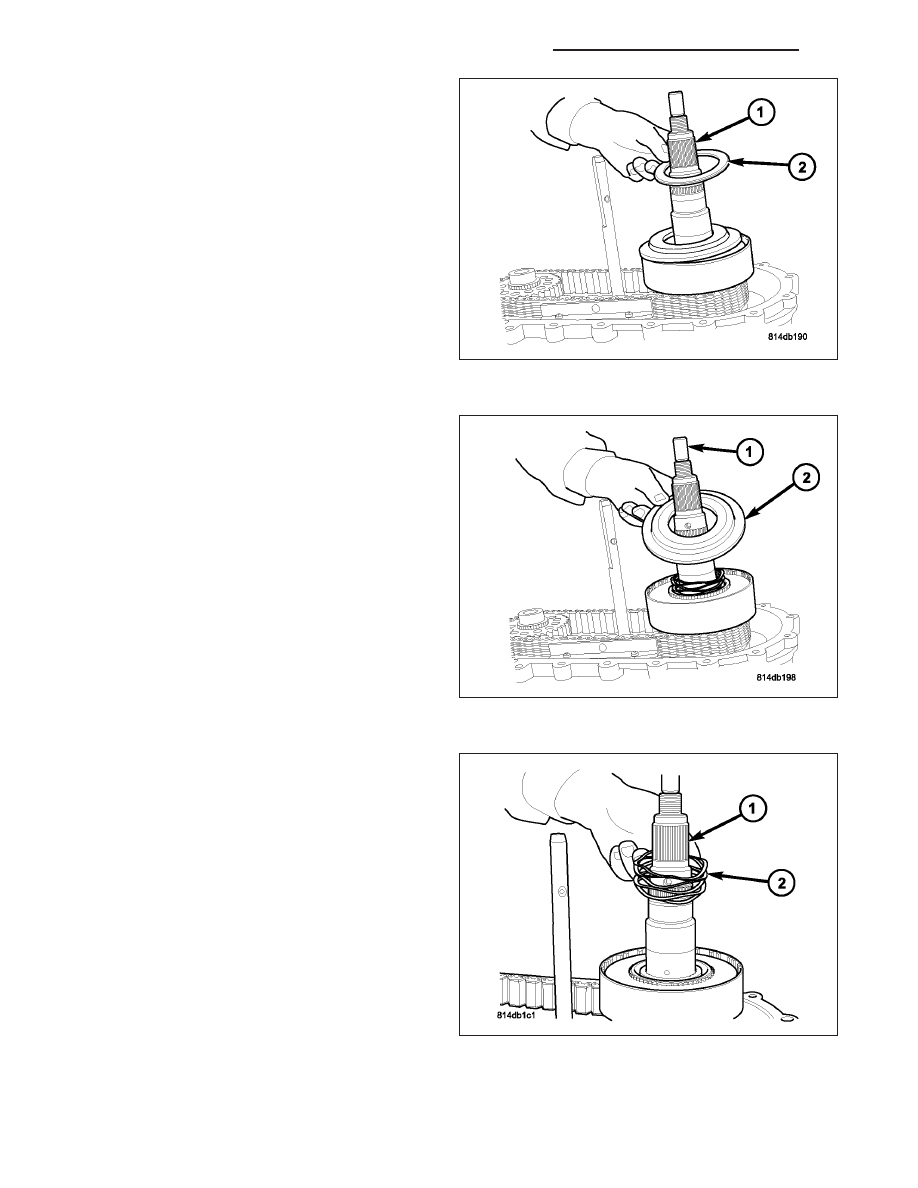

21. Remove the thrust bearing (2) from the output

shaft (1).

22. Remove the clutch pressure plate (2) from the

output shaft (1) and clutch assembly.

23. Remove the wave spring (2) from the output shaft

(1).

21 - 1026

TRANSFER CASE - NV245 - SERVICE INFORMATION

WK

24. Remove the clutch assembly (2) from the output

shaft (1).

25. Remove the front output shaft (1) drive sprocket

retaining ring (2).

26. Remove the front drive sprocket (1), mainshaft

drive sprocket (2), and drive chain (3) as one.

WK

TRANSFER CASE - NV245 - SERVICE INFORMATION

21 - 1027

27. Remove the screws (2) holding the chain guide

rails (1) to the front housing.

28. Remove the drive chain guides (1) from the trans-

fer case.

29. Remove the mainshaft and differential assembly

(1) from the front housing (2).

21 - 1028

TRANSFER CASE - NV245 - SERVICE INFORMATION

WK

30. Remove intermediate clutch shaft (2) snap-ring

(1).

31. Remove the intermediate clutch shaft thrust ring

(1).

32. Remove the intermediate clutch shaft (1).

WK

TRANSFER CASE - NV245 - SERVICE INFORMATION

21 - 1029
