P0748-MODULATOR PRESSURE SOLENOID CIRCUIT (CONTINUED)

2.

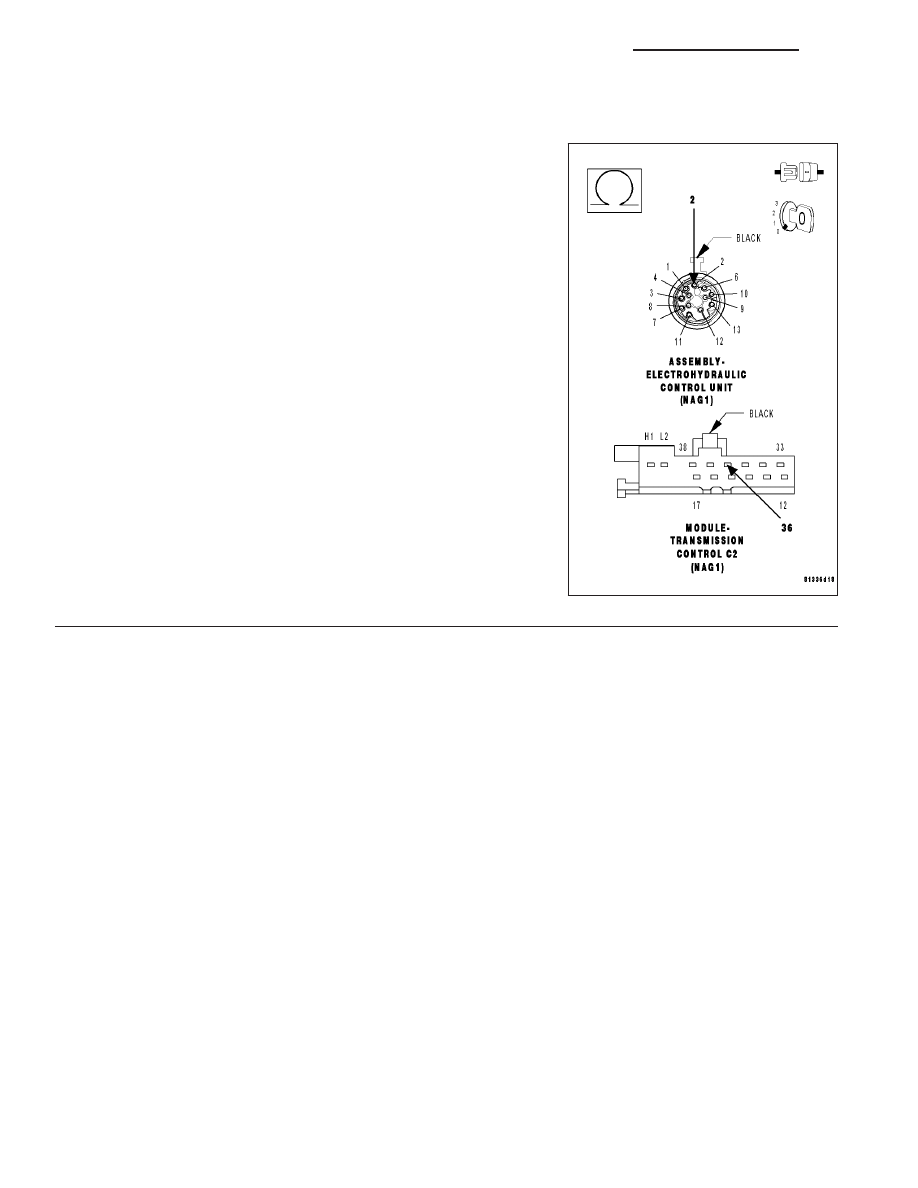

CHECK THE (T76) MODULATION PRESSURE SOLENOID CONTROL CIRCUIT FOR AN OPEN

Turn the ignition off to the lock position.

Disconnect the TCM C2 harness connector.

Disconnect the Transmission Electrohydraulic Control Unit Assembly
harness connector.

NOTE: Check connectors - Clean/repair as necessary.
Measure the resistance of the (T76) Modulation Pressure Solenoid
Control circuit between the TCM C2 harness connector and the Trans-
mission Electrohydraulic Control Unit Assembly harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T76) Modulation Pressure Solenoid Control cir-

cuit for an open.

Perform NAG1 TRANSMISSION VERIFICATION TEST -
VER 1.

No

>> Go To 3

21 - 526

AUTOMATIC TRANSMISSION NAG1 - ELECTRICAL DIAGNOSTICS

WK

P0748-MODULATOR PRESSURE SOLENOID CIRCUIT (CONTINUED)

3.

CHECK THE (T76) MODULATION PRESSURE SOLENOID CONTROL CIRCUIT FOR A SHORT TO
GROUND

Measure the resistance between ground and the (T76) Modulation
Pressure Solenoid Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T76) Modulation Pressure Solenoid Control cir-

cuit for a short to ground.

Perform NAG1 TRANSMISSION VERIFICATION TEST -
VER 1.

No

>> Go To 4

4.

CHECK THE (T76) MODULATION PRESSURE SOLENOID CONTROL CIRCUIT FOR A SHORT TO
ANOTHER CIRCUIT

Measure the resistance between the (T76) Modulation Pressure Sole-
noid Control circuit and every other circuit in the Transmission Electro-
hydraulic Control Unit Assembly harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T76) Modulation Pressure Solenoid Control cir-

cuit for a short to another circuit.

Perform NAG1 TRANSMISSION VERIFICATION TEST -
VER 1.

No

>> Go To 5

WK

AUTOMATIC TRANSMISSION NAG1 - ELECTRICAL DIAGNOSTICS

21 - 527

P0748-MODULATOR PRESSURE SOLENOID CIRCUIT (CONTINUED)

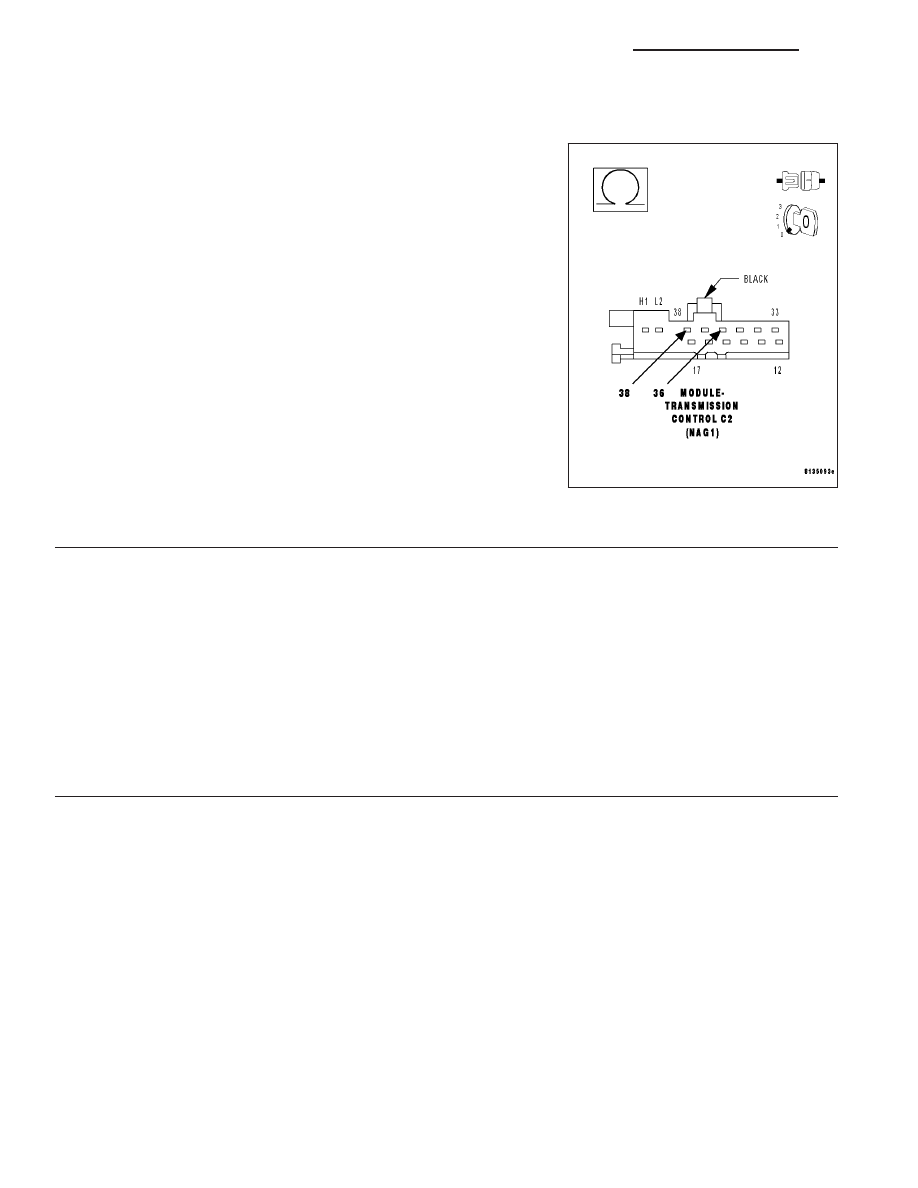

5.

CHECK THE MODULATING PRESSURE CONTROL SOLENOID VALVE

Reconnect the Transmission Electrohydraulic Control Unit Assembly
harness connector.

Measure the resistance between the (T76) Modulation Pressure Sole-
noid Control circuit and the (T78) Solenoid Supply Voltage circuit in
the TCM C2 harness connector.

Is the resistance between 2.5 and 6.5 ohms?

Yes

>> Using the schematics as a guide, check the Transmission

Control Module (TCM) pins, terminals, and connectors for
corrosion, damage, or terminal push out. Pay particular
attention to all power and ground circuits. If no problems
are found, replace the TCM per the Service Information.
Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/TRANSMISSION CONTROL MODULE for the
appropriate service procedure.

Perform NAG1 TRANSMISSION VERIFICATION TEST -
VER 1.

No

>> Replace the Modulating Pressure Control Solenoid Valve

per the Service Information. Refer to 21- AUTOMATIC
TRANSMISSION-AUTOMATIC

TRANSMISSION

NAG1/

SERVICE INFORMATION for the appropriate service procedure.

6.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle the wiring and connectors while checking for any possible open or shorted circuits.

Check for any Service Information Tune-ups or Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform NAG1 TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Test Complete.
