10. Install both the left and right side engine mount

bolts (3) and nuts. Torque the studs and nuts to
54 N·m (39 ft. lbs.).

11. Install the engine oil dipstick and tube.

12. Remove special tool # 8534 (1).

13. Install the intake manifold. (Refer to 9 - ENGINE/

MANIFOLDS/INTAKE MANIFOLD - INSTALLA-
TION).

14. Install the front axle. (Refer to 3 - DIFFERENTIAL

&

DRIVELINE/FRONT

AXLE

-

C200FE

-

INSTALLATION).

9 - 1548

ENGINE - 5.7L SERVICE INFORMATION

WK

15. Install the engine cover (1).

16. Fill engine oil.

17. Install oil filter, if removed.

18. Reconnect the negative battery cable.

19. Start engine and check for leaks.

WK

ENGINE - 5.7L SERVICE INFORMATION

9 - 1549

PUMP-ENGINE OIL

REMOVAL

1. Remove the oil pan and pick-up tube (Refer to 9 - ENGINE/LUBRICATION/OIL PAN - REMOVAL).

2. Remove the timing chain cover (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) -

REMOVAL).

3. Remove the four bolts, and the oil pump.

CLEANING

1. Wash all parts in a suitable solvent.

9 - 1550

ENGINE - 5.7L SERVICE INFORMATION

WK

INSPECTION

CAUTION: Oil pump pressure relief valve and
spring should not be removed from the oil pump.
If these components are disassembled and or
removed from the pump the entire oil pump
assembly must be replaced.

1. Remove the pump cover.

2. Clean all parts thoroughly. Mating surface of the oil

pump housing should be smooth. If the pump cover
is scratched or grooved the oil pump assembly
should be replaced.

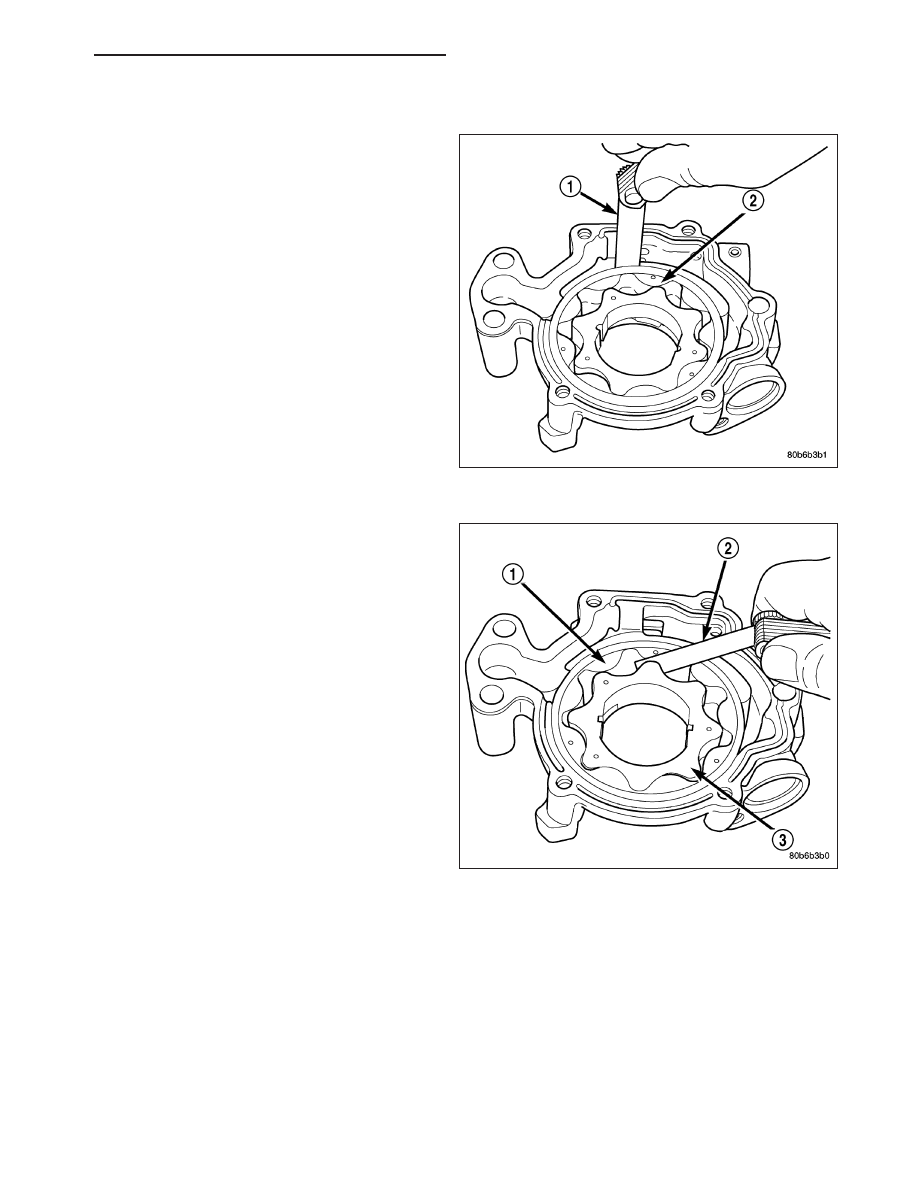

3. Slide outer rotor into the body of the oil pump.

Press the outer rotor to one side of the oil pump
body and measure clearance between the outer
rotor (2) and the body. If the measurement is
0.235mm (0.009 in.) or more the oil pump assem-
bly must be replaced.

4. Install the inner rotor in the into the oil pump body.

Measure the clearance between the inner (3) and
outer rotors (1). If the clearance between the rotors
is .150 mm (0.006 in.) or more the oil pump
assembly must be replaced.
