INSTALLATION

1. Bolt spreader Adapters 9669 to the differential

housing.

2. Install Spreader W-129-B on adapters and spread

case 3mm (0.011in.).

3. Slide differential assembly (1) into the right of the

housing. Then slide ELSD pump (2) and differential
into housing.

4. Install differential bearing cups into their original

locations.

5. Install axle tube side differential housing (1) snap

ring (2).

3 - 146

FRONT AXLE - C200FE

WK

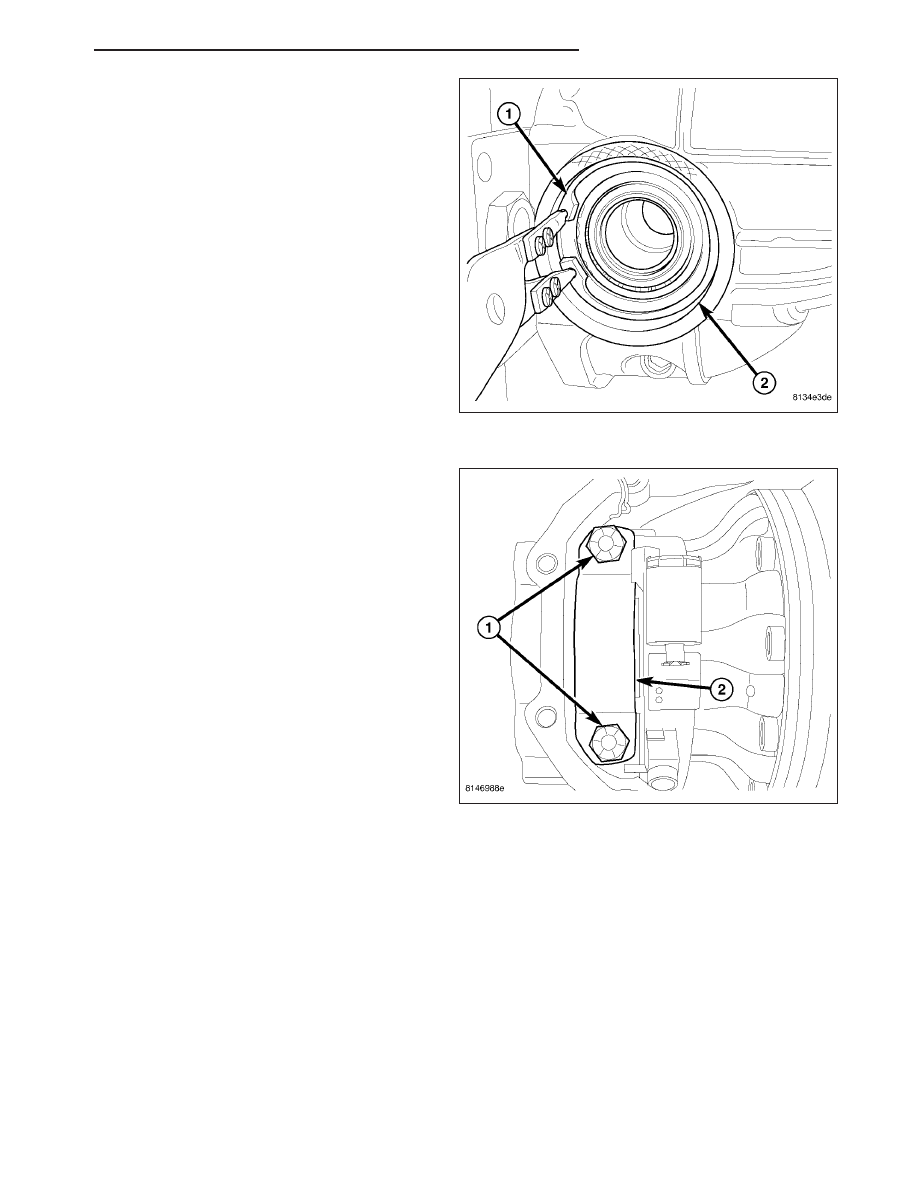

6. Install snap ring (1) into differential housing (2).

7. Install differential housing seal with Installer 9505

and Handle C-4171.

8. Install differential bearing cap (2) between ELSD

anti rotation tabs. Install bearing cap bolts (1) finger
tight. Remove spreader then tighten bearing cap
bolts to 135 N·m (100 ft. lbs.).

WK

FRONT AXLE - C200FE

3 - 147

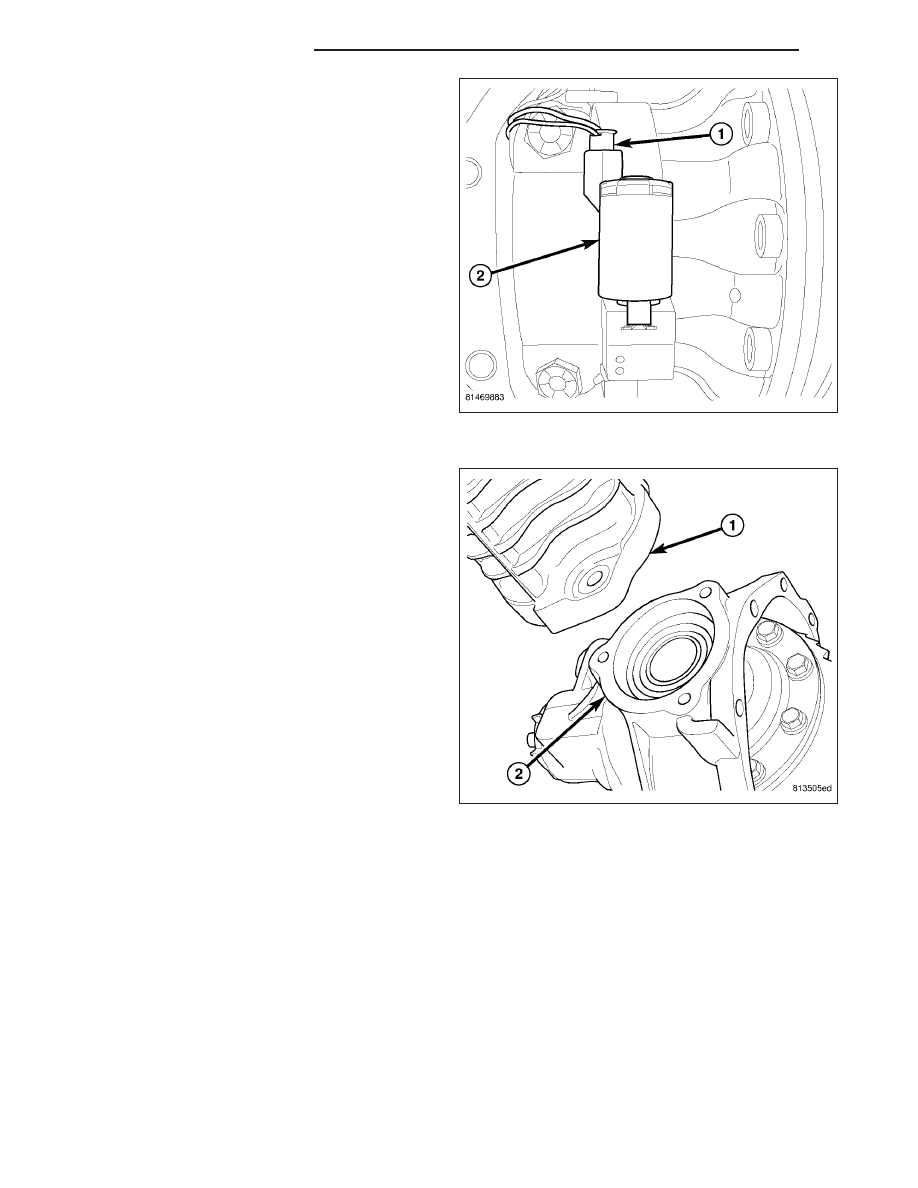

9. Install solenoid valve connector (1) to ELSD sole-

noid valve (2).

10. Lube new o-ring and install on axle tube (1).

11. Align axle tube (1) with differential housing flange

(3) and push tube into place.

CAUTION: The tube must be perfectly aligned to
the housing to prevent damage to the o-ring. Fail-
ure to follow these instructions will result in a
leak.

3 - 148

FRONT AXLE - C200FE

WK

12. Install three axle tube (1) mounting bolts (2) and

tighten to 56 N·m (41 ft. lbs.).

13. Apply a 6.35mm (1/4 in.) bead of Mopar

T

Gear

Sealant

RTV

Silicone

Rubber

Adhesive

MS-GF44D or equivalent to the differential case.

CAUTION: If housing cover is not installed within
3 to 5 minutes, the differential case must be
cleaned and new RTV applied. Failure to follow
these instructions will result in a leak.

14. Install cover and tighten cover bolts in a criss-

cross pattern to 56 N·m (41 ft. lbs.).

BEARINGS- ELSD DIFFERENTIAL CASE

REMOVAL

CAUTION: Do not disturb the ELSD pump after
bearing has been removed. Failure to follow these
instructions will damage the pump seals.

1. Install Plug SP 3298 (3) Into the differential axle

shaft hole.

2. Remove differential case bearings with Puller 6444

(1), Puller Rods 6444-4 (2) and Puller Flange
6444-1(4). Position puller on the differential.
