REMOVAL

1. Remove half shafts and axle shaft.

2. Remove differential cover.

3. Remove three axle tube (1) mounting bolts (2) from

differential housing (3).

4. Tap axle tube (1) and pull tube off differential hous-

ing (3) flange.

5. Bolt spreader Adapters 9669 to differential housing

(2).

6. Install Spreader W-129-B on adapters.

7. Spread case .3mm (0.011 in.).

8. Remove differential housing seal with seal pick.

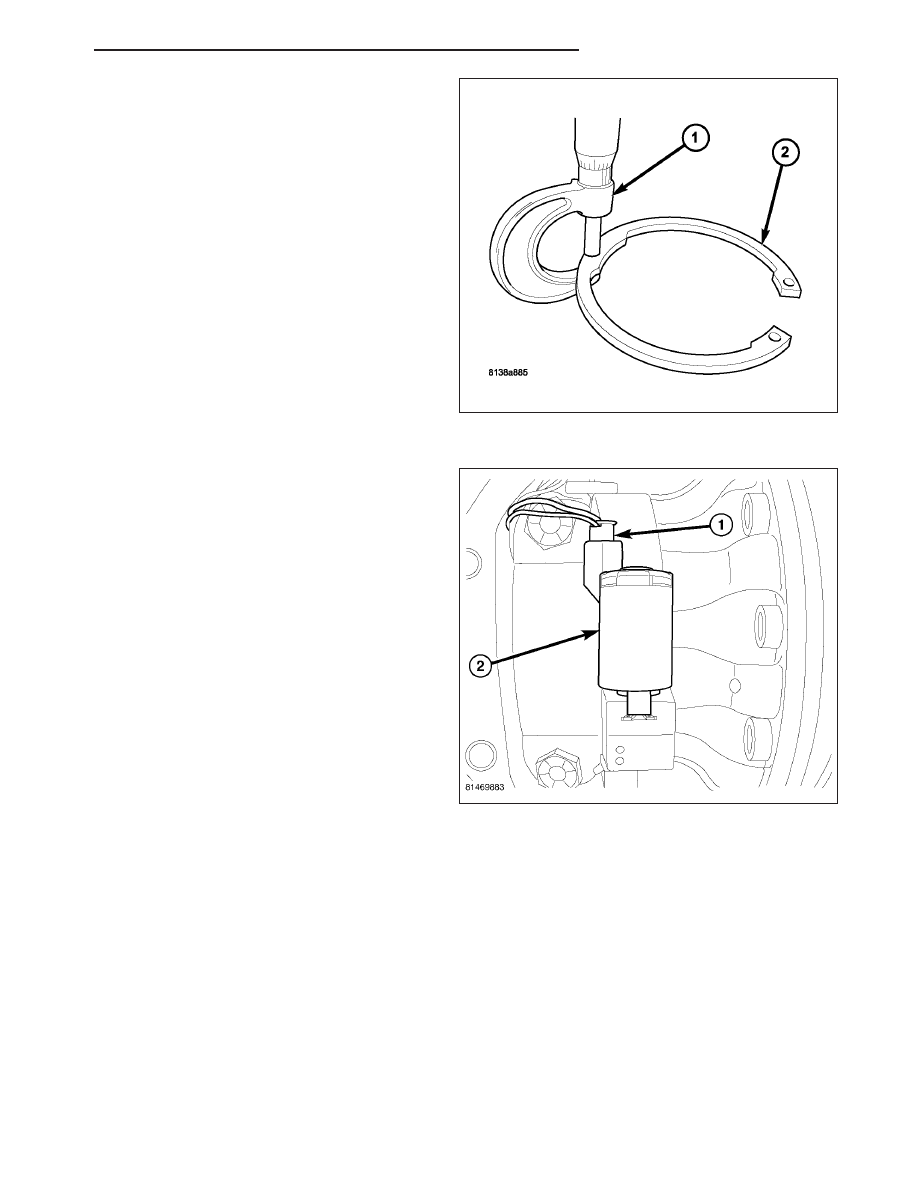

9. Remove differential housing (1) snap ring (2).

3 - 142

FRONT AXLE - C200FE

WK

10. Measure (1) snap ring (2) and mark ring for

location.

11. Remove solenoid valve connector (1) from ELSD

solenoid valve (2).

WK

FRONT AXLE - C200FE

3 - 143

12. Remove differential bearing cap bolts (1) and cap

(2).

13. Remove axle tube side differential housing (1)

snap ring (2).

3 - 144

FRONT AXLE - C200FE

WK

14. Measure (1) snap ring (2) and mark ring for

location.

15. Slid differential assembly (1) to the right and tilt

ELSD pump (2) and differential out of the housing.

WK

FRONT AXLE - C200FE

3 - 145
