A/C COMPRESSOR CLUTCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C2 18DB/YL

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

Z1 18BK

GROUND

A/C HIGH PRESSURE SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C18 20DB (RHD DIESEL)

A/C PRESSURE SIGNAL

1

C18 18DB (4.0L/LHD DIESEL)

A/C PRESSURE SIGNAL

2

C21 20DB/YL

A/C SWITCH SENSE

A/C LOW PRESSURE SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/YL (4.0L/DIESEL)

A/C SWITCH SENSE

1

C21 18DB/YL (4.7L)

A/C SWITCH SENSE

2

Z1 20BK

GROUND

A/C PRESSURE TRANSDUCER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K6 18VT/WT

5V SUPPLY

3

C18 18DB

A/C PRESSURE SIGNAL

4

-

-

ACCELERATOR PEDAL POSITION SENSOR (DIESEL) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K7 18OR

5V SUPPLY

3

K101 18WaT

THROTTLE POSITION SENSOR SIGNAL

4

K4 20BK/LB

SENSOR GROUND (PCM)

5

K151 18WaT/RD

LOW IDLE POSITION SWITCH SENSE

6

-

-

7

K167 18BR

SENSOR GROUND (ECM)

8

K255 18WaT/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

9

-

-

10

K440 18VT/WT

5V SUPPLY

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 5

2001 JEEP GRAND CHEROKEE

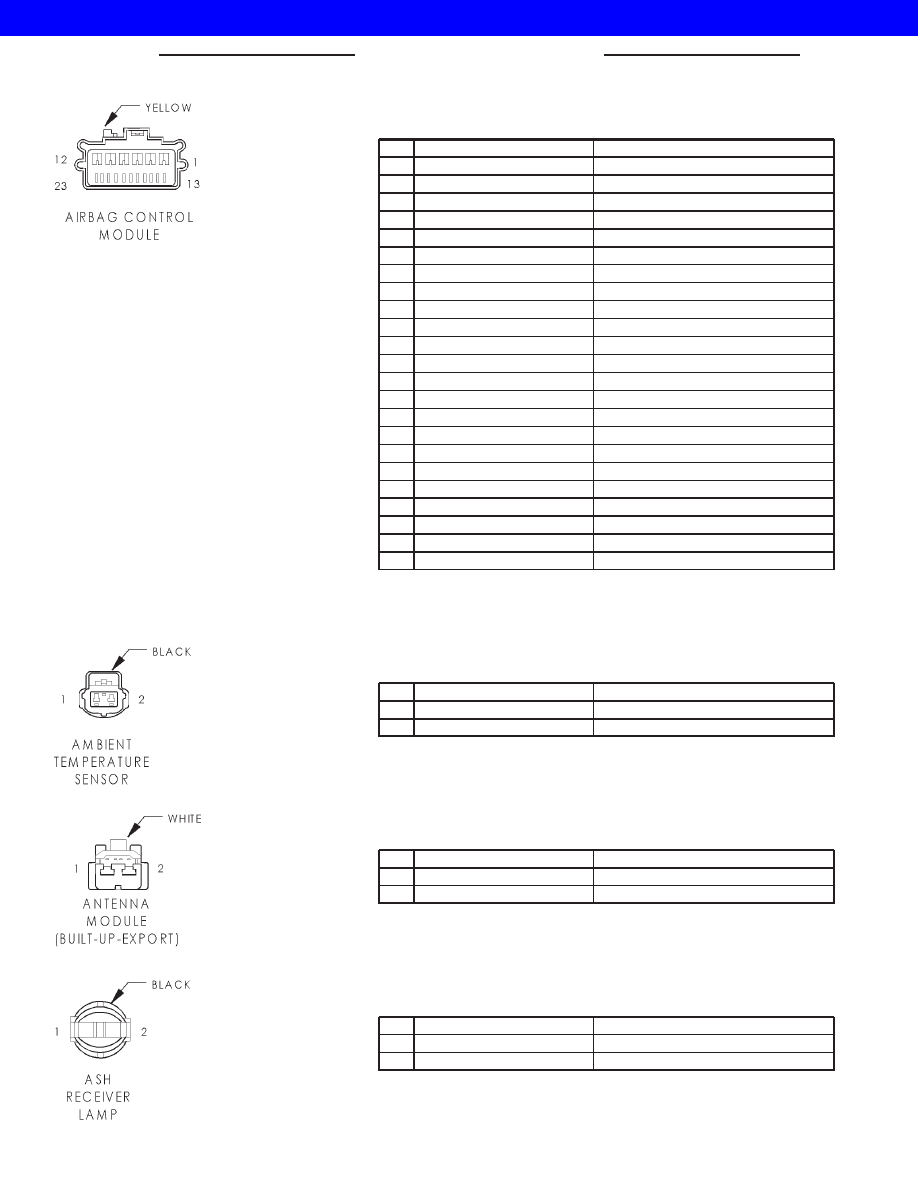

AIRBAG CONTROL MODULE - YELLOW 23 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

Z2 18BK/OR

GROUND

5

R45 18DG/LB

DRIVER AIRBAG LINE 2

6

R43 18BK/LB

DRIVER AIRBAG LINE 1

7

R42 18BK/YL

PASSENGER AIRBAG LINE 1

8

R44 18DG/YL

PASSENGER AIRBAG LINE 2

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

F23 18DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

D25 18YL/VT/OR

PCI BUS

22

-

-

23

-

-

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G39 20DB/OR

AMBIENT TEMPERATURE SENSOR RETURN

2

C8 20DG/RD

AMBIENT TEMPERATURE SENSOR SIGNAL

ANTENNA MODULE (BUILT-UP-EXPORT) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X64 18BK/WT

ENABLE SIGNAL TO AMPLIFIER

2

-

-

ASH RECEIVER LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

E2 20OR

PANEL LAMPS DRIVER

8Wa - 80 - 6

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

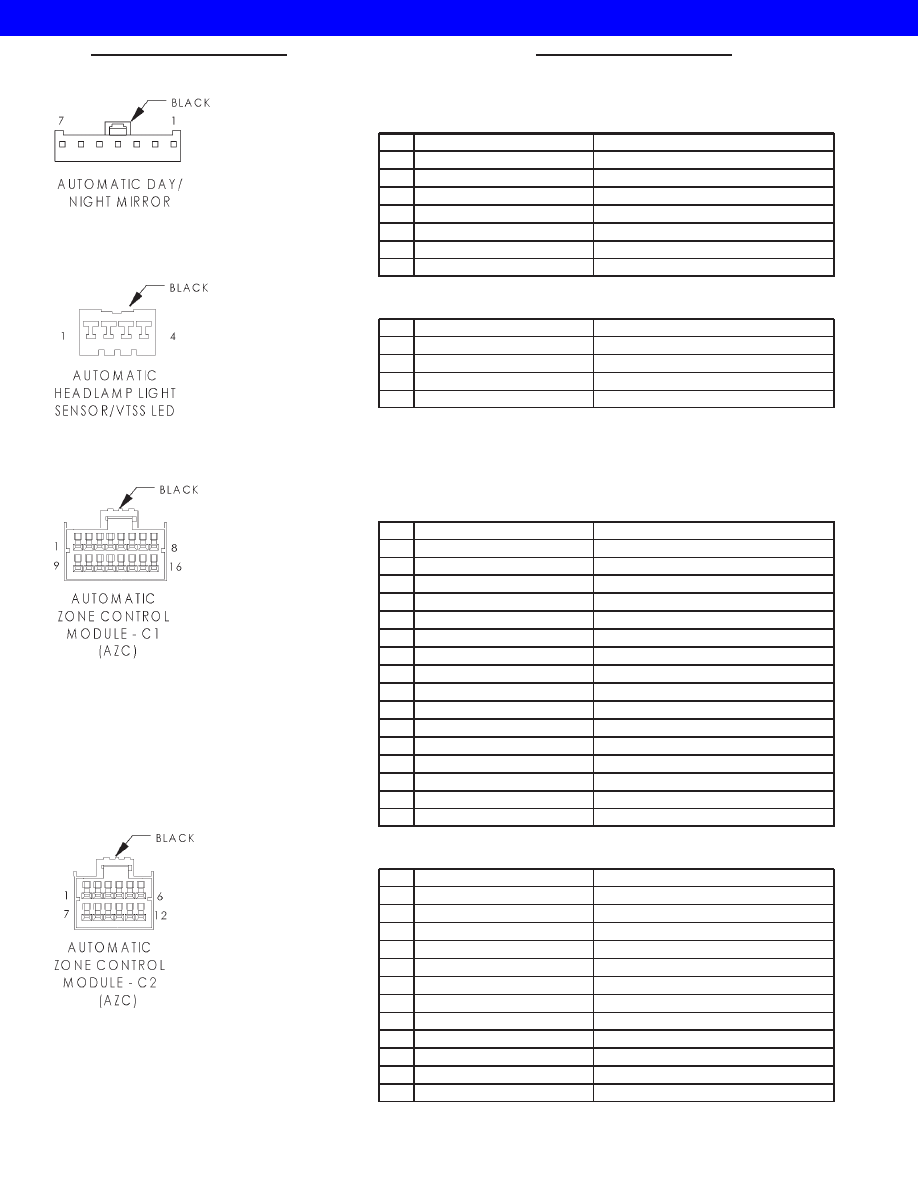

AUTOMATIC DAY/NIGHT MIRROR - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

G5 20BK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

Z1 20BK

GROUND

3

L1 20BK/VT

BACK-UP LAMP FEED

4

P112 20BK/WT

AUTO DAY NIGHT MIRROR (+)

5

P114 20BK/YL

AUTO DAY NIGHT MIRROR (-)

6

-

-

7

-

-

AUTOMATIC HEADLAMP LIGHT SENSOR/VTSS LED - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

L109 20WT

ULTRALIGHT SENSOR SIGNAL

2

L110 20BK/YL

ULTRALIGHT SENSOR RETURN

3

G89 20BK/OR

VTSS INDICATOR DRIVER

4

M1 20PK

FUSED B(+)

AUTOMATIC ZONE CONTROL MODULE C1 (AZC) - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

C102 20TN/BK

MODE DOOR DRIVER (B)

2

-

-

3

C32 20GY/DB

RECIRCULATION DOOR DRIVER (A)

4

C100 20YL/DB

RECIRCULATION DOOR DRIVER (B)

5

-

-

6

C15 20BK/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

7

-

-

8

Z1 20BK

GROUND

9

C35 20DG/YL

MODE DOOR DRIVER (A)

10

C33 20DB/RD

DRIVER BLEND DOOR DRIVER (A)

11

-

-

12

-

-

13

-

-

14

C15 20BK/WT

REAR WINDOW DEFOGGER SWITCH SENSE

15

-

-

16

-

-

AUTOMATIC ZONE CONTROL MODULE C2 (AZC) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C94 20WT/DG

PASSENGER BLEND DOOR DRIVER (A)

3

C95 20WT/BK

DRIVER BLEND DOOR DRIVER (B)

4

C96 20WT/DB

PASSENGER BLEND DOOR DRIVER (B)

5

-

-

6

E2 20OR

PANEL LAMPS DRIVER

7

C56 20RD/LG

BLOWER MOTOR CONTROL

8

D25 20YL/VT/DG

PCI BUS

9

C103 20DG

A/C SWITCH SIGNAL

10

-

-

11

F22 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

12

M1 20PK

FUSED B(+)

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 7

2001 JEEP GRAND CHEROKEE

BATTERY TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND

2

K25 18VT/LG

BATTERY TEMPERATURE SENSOR SIGNAL

BLOWER MOTOR CONTROLLER (AZC) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 12BK

GROUND

B

C56 20BR/LG

BLOWER MOTOR CONTROL

C

C1 12RD

BLOWER MOTOR SUPPLY

BLOWER MOTOR RESISTOR BLOCK (MTC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

H

C7 12BK/TN

BLOWER MOTOR HIGH DRIVER

L

C4 16TN

BLOWER MOTOR LOW DRIVER

M1

C5 16LG

BLOWER MOTOR M1 DRIVER

M2

C6 14LB

BLOWER MOTOR M2 DRIVER

BLOWER MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C1 12RD

BLOWER MOTOR SUPPLY

2

C7 12BK

BLOWER MOTOR HIGH DRIVER

BODY CONTROL MODULE C1 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

Z2 20BK/OR

GROUND

2

G52 20YL

HEADLAMP SWITCH MUX

3

E19 20RD

PANEL LAMPS DIMMER SIGNAL

4

-

-

5

G70 20BR/TN (BUILT-UP-EXPORT LHD RHD)

HOOD AJAR SWITCH SENSE

6

G26 20LB

KEY-IN IGNITION SWITCH SENSE

7

G76 18TN/YL

RIGHT REAR DOOR AJAR SWITCH
SENSE

8

E2 20OR

PANEL LAMPS DRIVER

9

E2 20OR

PANEL LAMPS DRIVER

10

E2 20OR

PANEL LAMPS DRIVER

11

-

-

12

E2 20OR

PANEL LAMPS DRIVER

13

E2 20OR

PANEL LAMPS DRIVER
