BODY CONTROL MODULE C1 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

14

Z2 20BK/OR

GROUND

15

D25 20YL/VT/WT

PCI BUS

16

L80 20WT/DG

HEADLAMP SWITCH RETURN

17

D19 20VT/OR

BODY CONTROL MODULE FLASH ENABLE

18

-

-

19

-

-

20

G69 20BK/OR

VTSS INDICATOR DRIVER

21

L7 18BK/YL

PARK LAMP RELAY OUTPUT

22

V14 22RD/VT

WIPER ON/OFF RELAY CONTROL

23

M20 20BR/OR

COURTESY LAMP LOAD SHED

24

M2 20YL

COURTESY LAMP DRIVER

25

Z1 20BK

GROUND

26

-

-

BODY CONTROL MODULE C2 - WHITE 22 WAY

CAV

CIRCUIT

FUNCTION

1

C103 20DG

A/C SWITCH SIGNAL

2

V10 20BR

WASHER PUMP SWITCH SENSE

3

-

-

4

L40 22BR

HIGH BEAM SWITCH SENSE

5

V11 20BK/TN

WASHER FLUID SWITCH SENSE

6

P134 20LG/WT

PASSENGER SEAT HEATER SWITCH MUX

7

P133 20LG/RD

DRIVER SEAT HEATER SWITCH MUX

8

X20 20RD/YL

RADIO CONTROL MUX

9

C8 20DG/RD

AMBIENT TEMPERATURE SENSOR SIGNAL

10

L109 20WT

ULTRALIGHT SENSOR SIGNAL

11

V52 22DG/RD

WINDSHIELD WIPER SWITCH MUX

12

C15 20BK/WT

REAR WINDOW DEFOGGER SWITCH SENSE

13

-

-

14

-

-

15

L27 22WT/TN

FOG LAMP SWITCH SENSE

16

-

-

17

G18 20PK/BK

COOLANT LEVEL SWITCH SENSE

18

P132 20OR/BK

SEAT HEATER SWITCH SENSOR GROUND

19

X10 20RD/BK

RADIO CONTROL MUX RETURN

20

G39 20DB/OR

AMBIENT TEMPERATURE SENSOR RETURN

21

L110 20BK/YL

ULTRALIGHT SENSOR RETURN

22

V59 22DB/YL

WINDSHIELD WIPER SWITCH RETURN

BOOST PRESSURE SENSOR (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K121 18BK/VT

SENSOR GROUND

2

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

3

K70 18OR/WT

5V SUPPLY

4

K22 18OR/DB

BOOST PRESSURE SENSOR SIGNAL

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 9

2001 JEEP GRAND CHEROKEE

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K29 18WaT/PK (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

1

K29 18WaT/PK (GAS)

BRAKE SWITCH SENSE

2

Z1 18BK

GROUND

3

V32 22OR/DG

SPEED CONTROL POWER SUPPLY

4

V30 22DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

5

L50 20WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

5

L50 20WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

6

F32 20PK/DB

FUSED B(+)

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

K29 18WaT/PK

BRAKE SWITCH SENSE

2

F99 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

C100 - BLACK (RIGHT HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

T40 12LG

2

K21 18LB/RD

3

K20 18DG

C100 - BLACK (BATTERY SIDE)

CAV

CIRCUIT

1

T40 12LG

2

K21 18LB/RD

3

K20 18DG

8Wa - 80 - 10

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

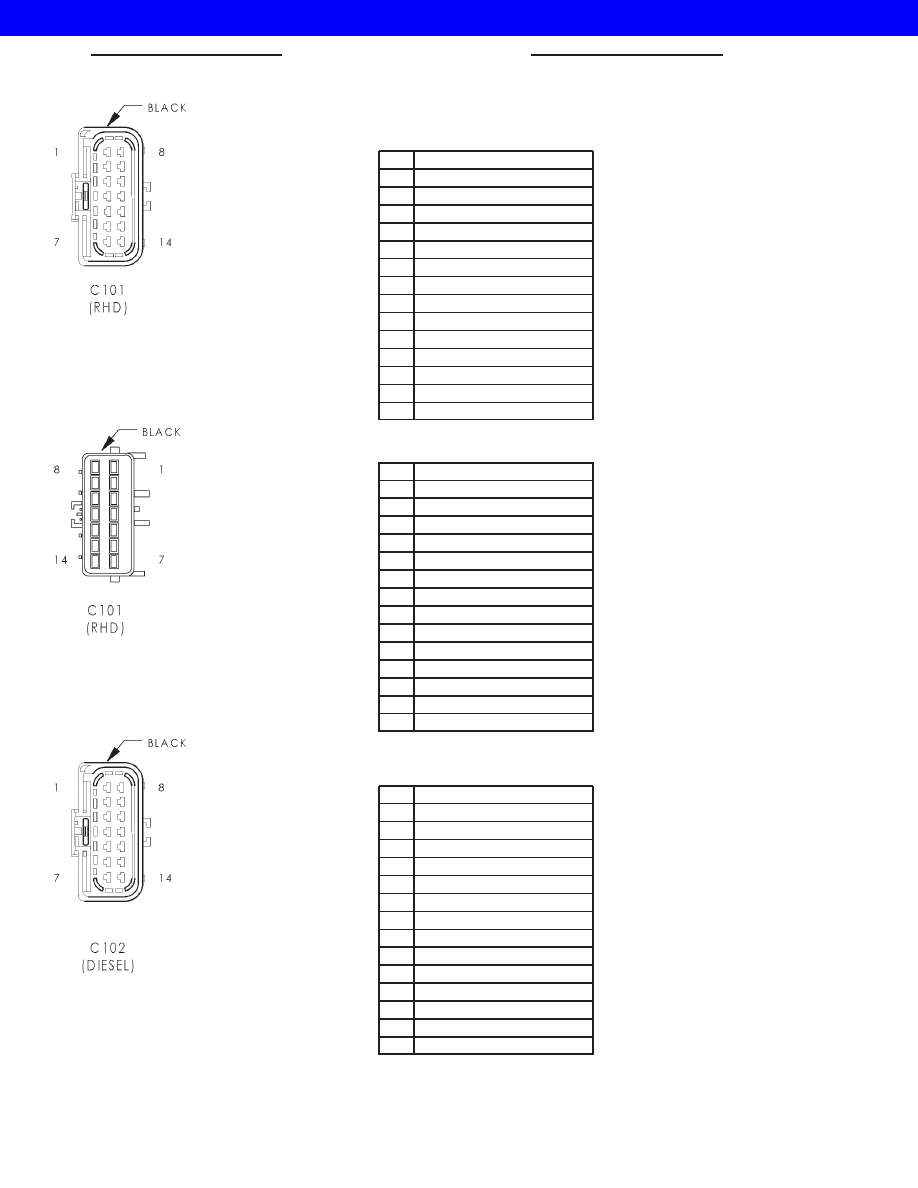

C101 (RHD) - BLACK (LEFT HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

D25 18YL/VT (4.7L RHD)

2

K99 18GY/WT

3

C18 18DB (4.7L RHD)

4

T99 18OR/YL (4.7L RHD)

5

K4 18BK/LB (4.7L RHD)

6

K6 18VT/WT (4.7L RHD)

7

T6 18VT/WT (4.7L RHD)

8

D20 20LG (4.7L RHD)

9

D21 18PK (4.7L RHD)

10

-

11

-

12

-

13

G7 18WaT/OR

14

K199 18DB/WT

C101 (RHD) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

D25 18YL/VT (4.7L RHD)

2

K99 18GY/WT

3

C18 18DB (4.7L RHD)

4

T10 18YL/DG (4.7L RHD)

5

K4 18BK/LB (4.7L RHD)

6

K6 18VT/BK (4.7L RHD)

7

T6 18VT/WT (4.7L RHD)

8

D20 20LG (4.7L RHD)

9

D21 20PK (4.7L RHD)

10

-

11

-

12

-

13

G7 18WaT/OR

14

K199 18DB/WT (4.7L RHD)

C102 (DIESEL) - BLACK (LEFT HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

F42 18DG/LG

2

F99 20OR

3

C24 20DB/PK

4

A142 14DG/OR

5

A14 16RD/WT

6

L1 18VT/BK

7

K30 20PK/YL

8

T41 20BR/YL

9

K152 20WT

10

K4 20BK/LB

11

L50 18WaT/TN

12

C2 18DB/YL

13

K35 18GY/YL

14

-

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 11

2001 JEEP GRAND CHEROKEE

C102 (DIESEL) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

F42 18DG/LG

2

F99 18OR

3

C24 18DB/PK

4

A142 14DG/OR

5

A14 16RD/WT

6

L1 18VT/BK

7

K30 18PK/YL

8

T41 18BR/YL

9

K152 18WaT

10

K4 18BK/LB

11

L50 18WaT/TN

12

C2 18DB/YL

13

K35 18GY/YL

14

-

C102 (GAS) - BLACK ( RIGHT HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

A30 14RD/WT (4.7L)

2

F991 20OR/DB

3

C240 18DB/RD (4.7L)

3

C24 20DB/PK (4.0L)

4

F42 18DG/LG

5

A7 14RD/BK

6

L1 18VT/BK

7

Z21 20BK/LG

8

T41 20BR/YL

9

C18 18DB (4.7L LHD)

10

K4 18BK/LB (4.7L LHD)

10

K4 20BK/LB (4.0L/4.7L RHD)

11

K99 18GY/WT (4.7L LHD)

12

C2 18DB/YL

13

T107 20BK/RD (LHD)

14

A142 14DG/OR

C102 (GAS) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

A30 14RD/WT (4.7L)

2

F991 18OR/DB

3

C24 18DB/PK (4.0L)

3

C240 18DB/RD (4.7L)

4

F42 18DG/LG

5

A7 14RD/BK

6

L1 18VT/BK

7

Z21 20BK/LG

8

T41 18BR/YL

9

C18 18DB (4.7L LHD)

10

K4 18BK/LB

11

K99 18GY/WT (4.7L LHD)

12

C2 18DB/YL

13

T107 18BK/RD (LHD)

14

A142 16DG/OR (4.0L)

14

A142 14DG/OR (4.7L)
