Jaguar XF. Руководство - часть 22

95

Световые приборы

R

(FM8)

 ODYSSEY STYLE OWNER GUIDE VER 1.10 - RUSSIAN

1.

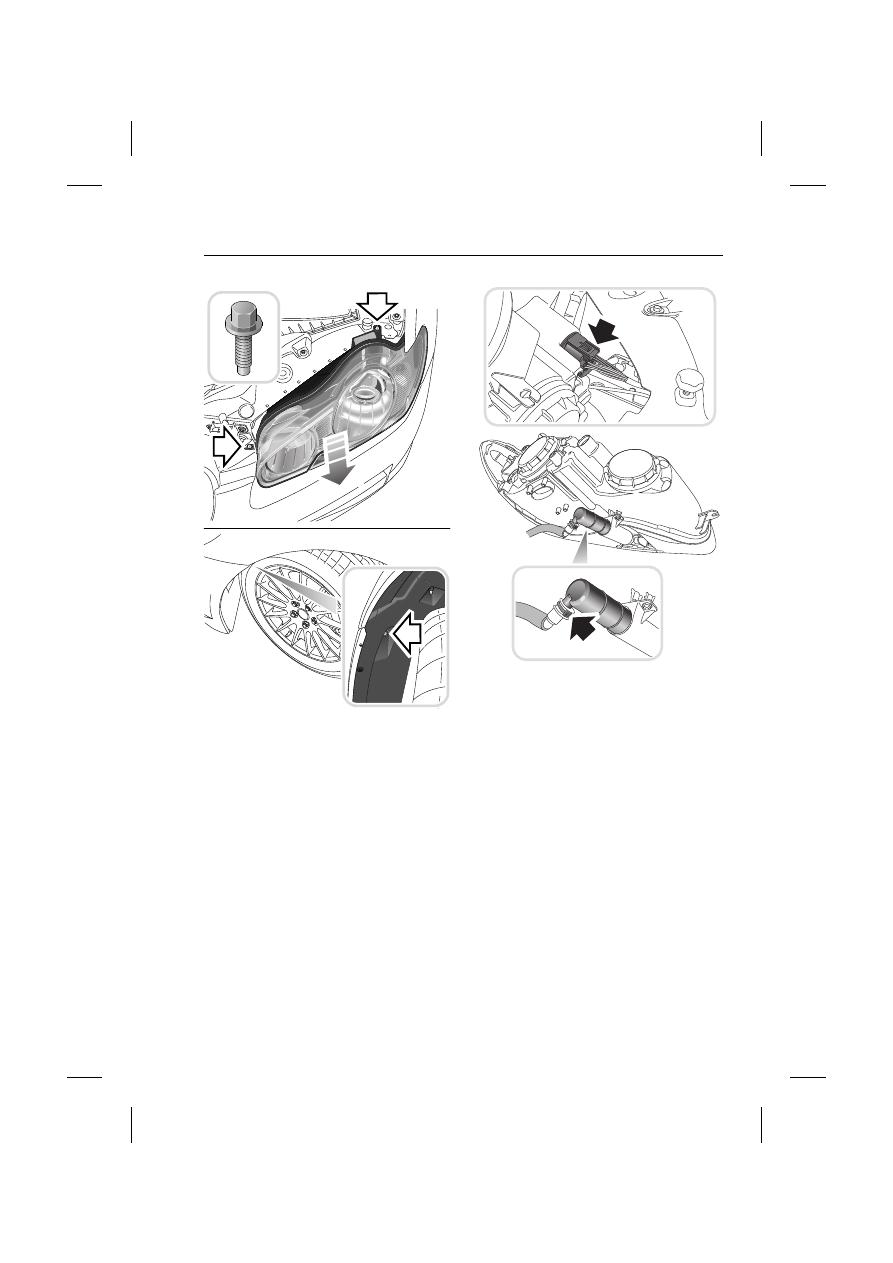

Откройте капот. См. ОТКРЫВАНИЕ И
ЗАКРЫВАНИЕ КАПОТА (на стр. 233).

2.

Отверните два болта в верхней части
блок-фары.

3.

Выверните болт крепления в колесной
нише.

Примечание: Чтобы облегчить доступ к
колесной нише, поверните рулевое колесо
до упора в направлении неисправной фары.

4.

Слегка вытяните фару из кузова
автомобиля.

5.

Нажмите на выступ и потяните, чтобы
отсоединить электрический разъем.

6.

Нажмите на фиксатор и потяните,
чтобы отсоединить шланг омывателя
фары (если омыватели фар
установлены).

7.

Снимите блок-фару.

3

2

2

E94719

2

4

E94720

5

6

Световые приборы

96

L

(FM8)

 ODYSSEY STYLE OWNER GUIDE VER 1.10 - RUSSIAN

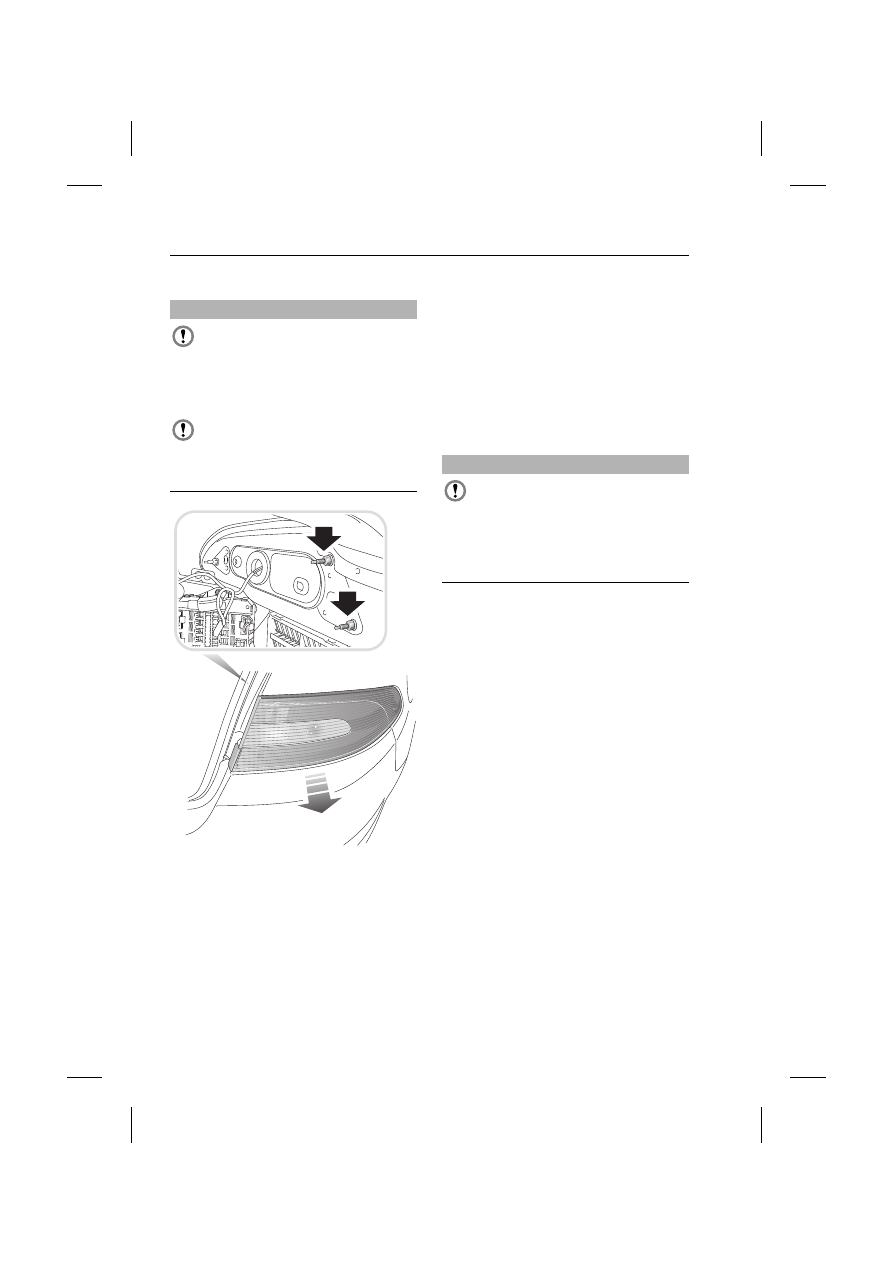

СНЯТИЕ ЗАДНЕГО ФОНАРЯ

Замене подлежат только лампочки заднего
указателя поворота и фонаря заднего хода.
При выходе из строя любых других ламп
неисправность должен устранять
квалифицированный специалист.
Обратитесь к дилеру компании или в ее
технический центр.

Примечание: Доступ к задним блок-фарам
осуществляется через люки,
расположенные под задней облицовкой
багажника.

1.

Снимите две гайки крепления.

2.

Чтобы снять блок-фару, потяните и
сдвиньте ее назад.

ЗАМЕНА ЛАМП

Общие сведения

Примечание: В некоторых странах по
закону требуется иметь в автомобиле
запасные лампы. Рекомендуемый
комплект запасных ламп можно
приобрести у дилера или в техническом
центре компании.

Галогенные лампы

Галогенные лампы установлены в фарах
дальнего и ближнего света. Не
прикасайтесь к поверхности ламп
пальцами, используйте для этого ткань. Для
удаления отпечатков пальцев применяйте
метиловый спирт.

ПРЕДОСТЕРЕЖЕНИЯ

Выполнение следующей процедуры
рекомендуется предоставлять
квалифицированному специалисту.

Если у вас есть какие-либо сомнения,
обратитесь к дилеру/в технический центр
компании.

Не кладите снятую фару стеклом
вниз на твердые или абразивные
поверхности. Это может привести к

появлению царапин на поверхности
рассеивателя.

E94721

ПРЕДОСТЕРЕЖЕНИЕ

При замене обязательно используйте
лампы надлежащего типа с
соответствующими

характеристиками. Если вы не можете
самостоятельно решить этот вопрос,
обратитесь к дилеру или в технический
центр компании.

97

Световые приборы

R

(FM8)

 ODYSSEY STYLE OWNER GUIDE VER 1.10 - RUSSIAN

Ксеноновые лампы

По вопросу надлежащей
утилизации ксеноновых блок-фар
проконсультируйтесь у дилера
компании или в ее техническом

центре, либо в соответствующих органах
местной власти.

ЛАМПЫ БЛОК-ФАРЫ

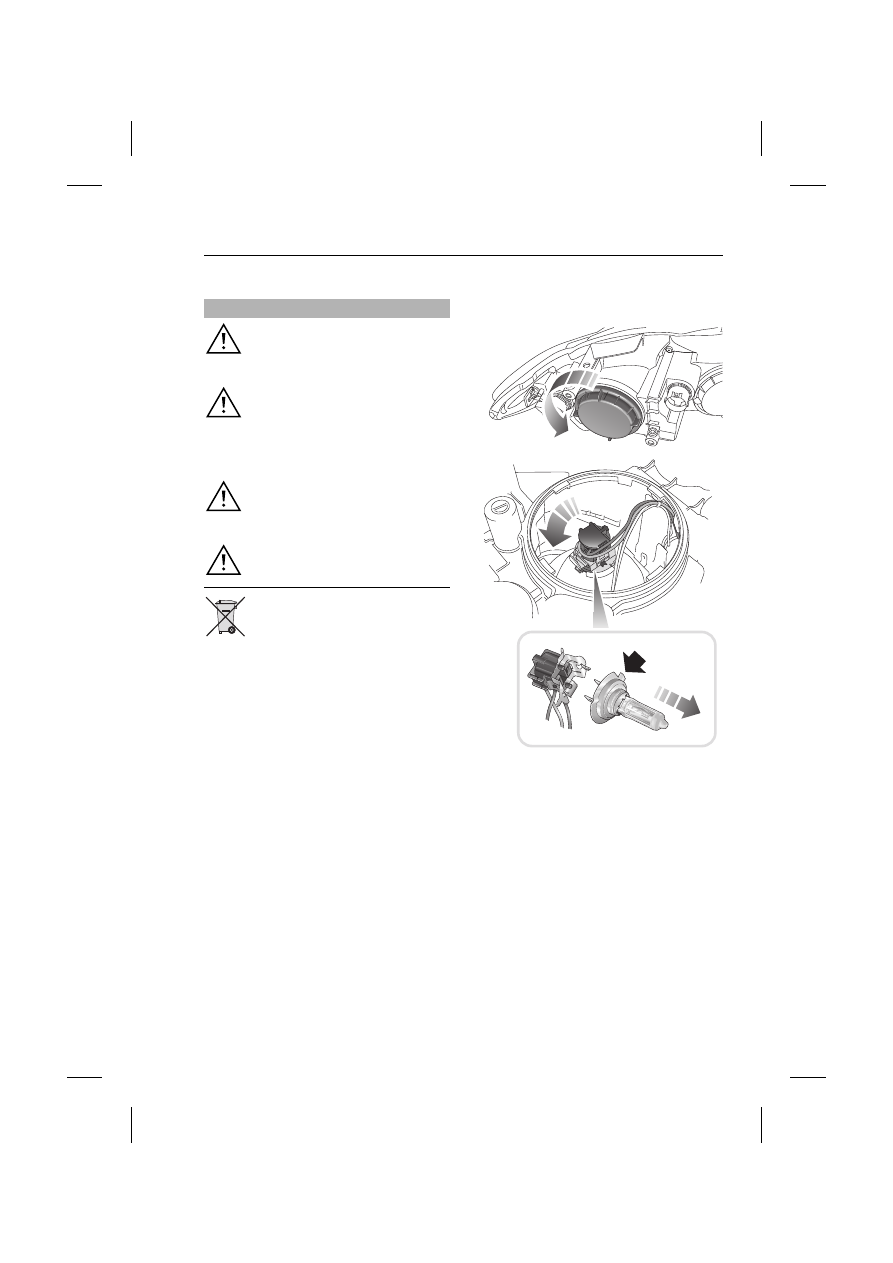

Галогенные фары ближнего света

При снятой блок-фаре:

1.

Для снятия поверните крышку против
часовой стрелки.

2.

Поверните патрон лампы против
часовой стрелки и извлеките его из
блок-фары.

3.

Потяните и извлеките лампу из патрона.

Примечание: При установке новой лампы
убедитесь, что выступ расположен так
же, как показано стрелкой на рисунке.

ПРЕДУПРЕЖДЕНИЯ

Замену или обслуживание
ксеноновых ламп должен
производить только
квалифицированный специалист.
Для воспламенения газа и пара
металлов, используемых в
ксеноновых лампах, требуется

высокое напряжение. Контакт с таким
напряжением может привести к тяжелым
травмам.

Ксеноновые блок-фары при работе
сильно нагреваются. Прежде чем
прикасаться к блок-фаре,
убедитесь в том, что она остыла.
Ксеноновые блок-фары содержат
высокотоксичную ртуть и
представляют опасность.

E94732

1

2

3

Световые приборы

98

L

(FM8)

 ODYSSEY STYLE OWNER GUIDE VER 1.10 - RUSSIAN

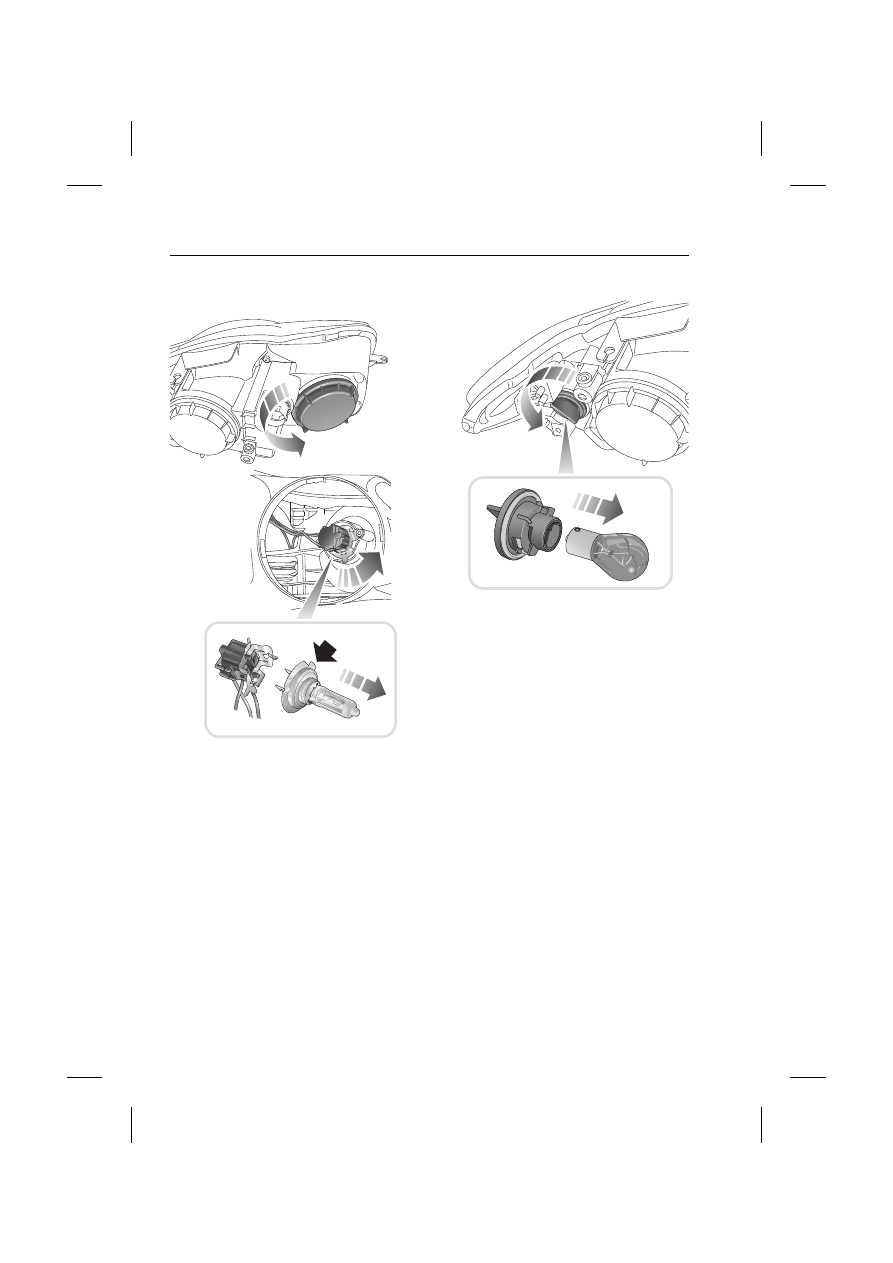

Галогенные лампы ближнего и
дальнего света

При снятой блок-фаре:

1.

Для снятия поверните
соответствующую крышку против
часовой стрелки.

2.

Поверните патрон лампы против
часовой стрелки и извлеките его из
блок-фары.

3.

Потяните и извлеките лампу из патрона.

Примечание: При установке новой лампы
убедитесь, что выступ расположен так
же, как показано стрелкой на рисунке.

Лампы указателей поворота

При снятой блок-фаре:

1.

Поверните патрон лампы указателя
поворота против часовой стрелки и
снимите его с блок-фары.

2.

Чтобы извлечь лампу, вдавите ее в
патрон и поверните.

E94733

1

2

3

E94734

1

2
