40. Install a new halfshaft snap ring.

41.

CAUTION: Make sure the halfshaft constant velocity (CV) joints

do not over articulate. Failure to follow this instruction may result in
damage to the CV joints.

Detach the halfshaft.

42. CAUTIONS:

 Make sure the halfshaft constant velocity (CV) joints do not over

articulate. Failure to follow this instruction may result in damage to the CV
joints.

 Make sure the halfshaft seal is not damaged. Failure to follow this

instruction may result in an transaxle fluid leak.

Attach the right-hand halfshaft to the transaxle.

Make sure the halfshaft snap ring is correctly seated.

43. Detach the power steering fluid pipe.

Vehicles with 2.0L engine

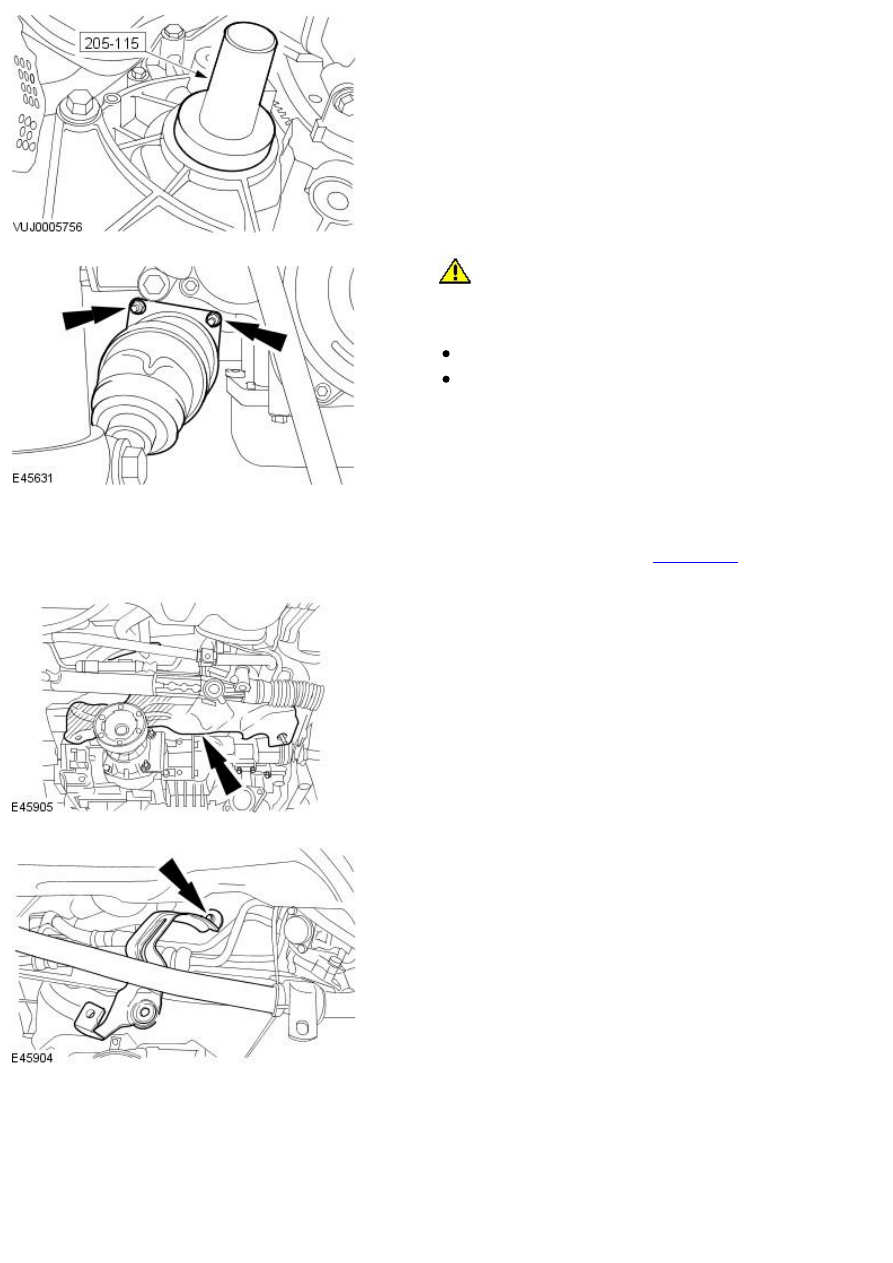

44. NOTE: Remove the transaxle plug.

Using the special tool, install a new halfshaft seal.

45.

CAUTION: Make sure the halfshaft constant velocity (CV) joints

do not over articulate. Failure to follow this instruction may result in
damage to the CV joints.

Attach the right-hand halfshaft.

Engage the right-hand halfshaft to the transaxle.

Tighten to 25 Nm.

Vehicles with 2.5L or 3.0L engine

46. Install the transfer case.

For additional information, refer to:

Transfer Case

 (308-07 Transfer

Case, Installation).

47. Install the steering gear heat shield.

48. Install the steering gear heat shield bracket.

All vehicles

49. NOTE: Right-hand shown, left-hand similar.

Install the fender splash shield access panel.

50. Install the front subframe.

For additional information, refer to:

Front Subframe - 2.0L NA V6 -

AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (502-00 Uni-Body, Subframe

and Mounting System, Removal and Installation).

51. Tighten the right-hand shock absorber and spring assembly securing

nuts.

Tighten to 25 Nm.

52. Tighten the left-hand shock absorber and spring assembly securing

nuts.

Tighten to 25 Nm.

53. Install the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27, Removal and Installation).

54. Install the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

55. Check the transaxle fluid level.

For additional information, refer to:

Transmission Fluid Level Check

(307-01B Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed
Automatic Transaxle - AWF21, General Procedures).

56. NOTE: For NAS vehicles only.

If required, carry out a long drive cycle.
For additional information, refer to:

Powertrain Control Module (PCM)

Long Drive Cycle Self-Test

 (303-14A Electronic Engine Controls - 2.0L NA

V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27, General Procedures).

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 6-Speed Automatic Transaxle -
AWF21 -

Lubricant, Sealers, Solvents and Adhesives

Description

Specification

High-temperature grease

ESD-M1C220-A

Metal surface cleaner

W SW -M5B392-A

Sealant

W SK-M4G320-A

Adhesives

Loctite 243

Fluid Maintenance

CAUTION: Use only C2S-51628 automatic transmission fluid. Use of any other fluids may result in a transmission malfunction or

failure.

Intervals

Normal Maintenance

Not necessary. Filled for life.

General Specifications

Engine

Dry Fill - Approximate Liters

Refil - Approximate Liters

Fluid Type

2.2L

6.6

5.6

C2S-51628

Description

Nm

lb-ft

Main control valve body screws

10

7

Torque converter retaining bolts

60

44

Transaxle retaining bolts

48

35

Emission control valve retaining bolts

30

22

Transaxle support insulator retaining nut

130

96

Transmission control module retaining nuts

24

18

Transmission fluid drain plug

47

35

Transmission fluid filler plug

40

30

Transmission fluid level plug

7

5

Transmission turbine shaft speed (TSS) sensor

6

4

Transmission fluid pan retaining bolts

13

10

Starter motor retaining bolts

35

26

Starter motor solenoid electrical connector retaining nut

6

4

Starter motor electrical connector retaining nut

12

9

W iring harness to camshaft cover retaining stud, retaining nut

6

4

Intake manifold support bracket retaining bolts

10

7

Air cleaner mount bracket retaining nuts and bolt

6

4

Left-hand driveshaft retaining nuts

25

18

Shock absorber and spring assembly securing nuts

25

18

Transaxle ground lead

25

18

Support bar retaining bolts

25

18
