Jaguar X-Type Sedan and Estate (Wagon). Manual - part 369

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Transaxle

Installation

Special Tool(s)

Halfshaft oil seal installer

205-115

Powertrain assembly jack

HTJ1200-2

Engine support bracket

303-021

Engine support brackets

303-1068

Installation

All vehicles

CAUTION: W hen replacing or installing a new automatic transaxle. The transaxle control module (TCM) adaptation procedure must be

carried out using the Jaguar approved diagnostic system using software issue 19 or higher, where available. If the Jaguar approved
diagnostic system is not available the TCM must be replaced. Failure to follow this instruction will result in damage to the automatic
transaxle.

1.

CAUTION: If the automatic transmission fluid is very dirty or it

contains metallic particles, then along with a new transmission, install a
new automatic transmission fluid cooler and lines.

Flush the transaxle fluid cooler and fluid tubes.

2. NOTE: Use high-temperature grease ESD-M1C220-A or equivalent
meeting Jaguar specification.

Apply a thin layer of grease to the centering spigot bore on the torque
converter.

3.

CAUTION: The torque converter must remain at the correct

installation depth throughout the whole installation procedure.

• NOTE: The torque converter hub must engage fully in the fluid pump
drive gear.

Check the installation depth between the transaxle flange and the
torque converter is at least 0.04 mm (0.015 in).

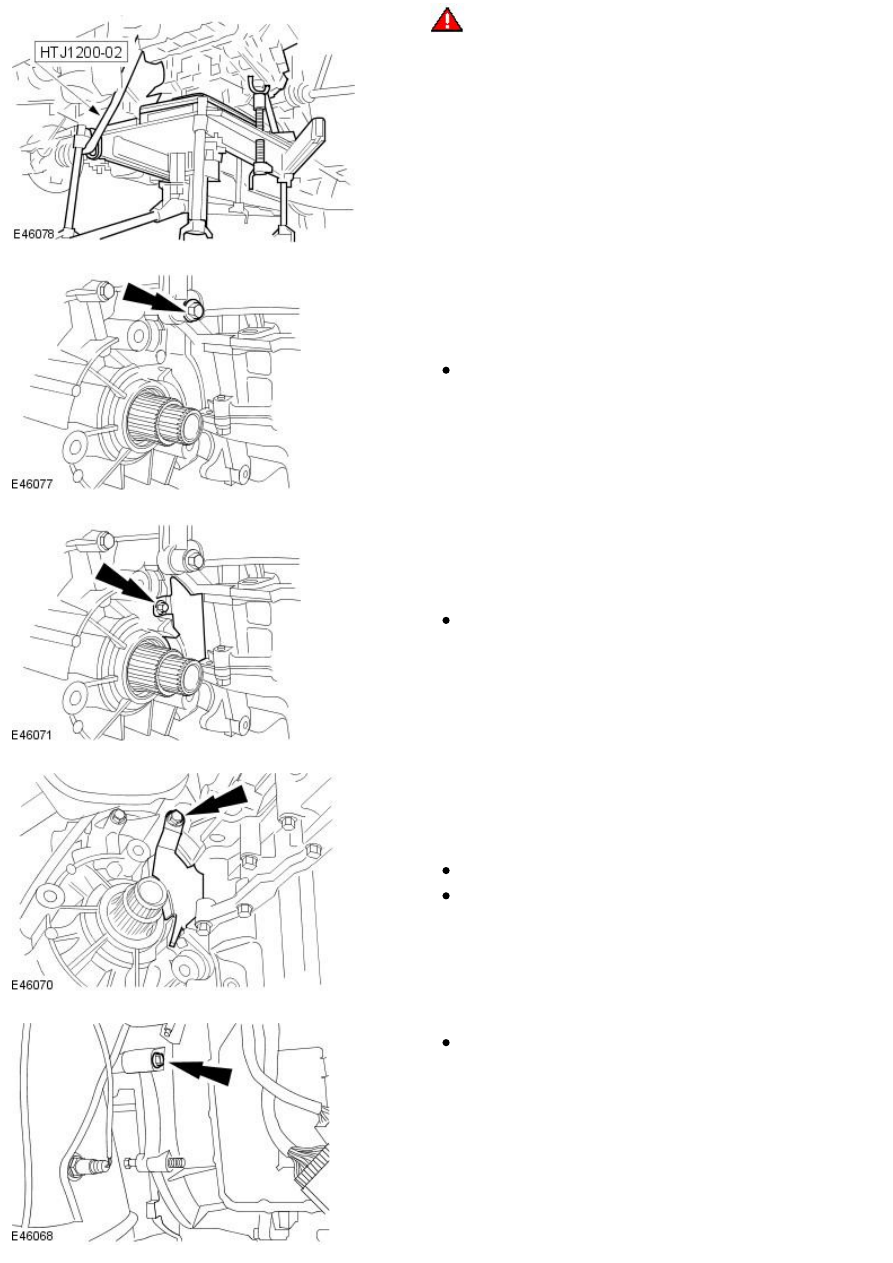

4.

W ARNING: Do not let the torque converter drop out of the

transaxle. Failure to follow this instruction may result in personal injury.

Install the transaxle.

5. NOTE: Carry out this step if a later condition transaxle is being
installed.

• NOTE: Vehicles with 2.5L and 3.0L engines shown, vehicles with 2.0L
engine similar.

Install the transaxle retaining bolt.

Tighten to 48 Nm.

6. NOTE: Carry out this step if a later condition transaxle is being
installed.

• NOTE: Vehicles with 2.5L and 3.0L engines shown, vehicles with 2.0L
engine similar.

Install the transaxle dust cover.

Tighten to 10 Nm.

7. NOTE: Carry out this step if an early condition transaxle is being
installed.

• NOTE: Vehicles with 2.5L and 3.0L engines shown, vehicles with 2.0L
engine similar.

Install the transaxle retaining bolt

Install the transaxle dust cover.

Tighten to 48 Nm.

8. Install the transaxle retaining bolt.

Tighten to 48 Nm.

9. Remove the powertrain assembly jack.

Remove the transaxle to the powertrain assembly jack securing
strap.

10. Install the transaxle retaining bolts.

Tighten to 48 Nm.

11. Install the transaxle retaining nut.

Tighten to 48 Nm.

12. Lower the vehicle.

13. Install the transaxle mount bracket securing bolts.

Tighten to 48 Nm.

14. Install the transaxle retaining bolts.

Tighten to 48 Nm.

15. Attach the transaxle ground lead.

Tighten to 25 Nm.

16. Install the starter motor.

Tighten to 35 Nm.

17. Install the support bar mount bracket.

Install the starter motor front retaining bolt.

Tighten to 35 Nm.

18. Install support bar mount bracket/transaxle upper retaining bolt.

Tighten to 48 Nm.
