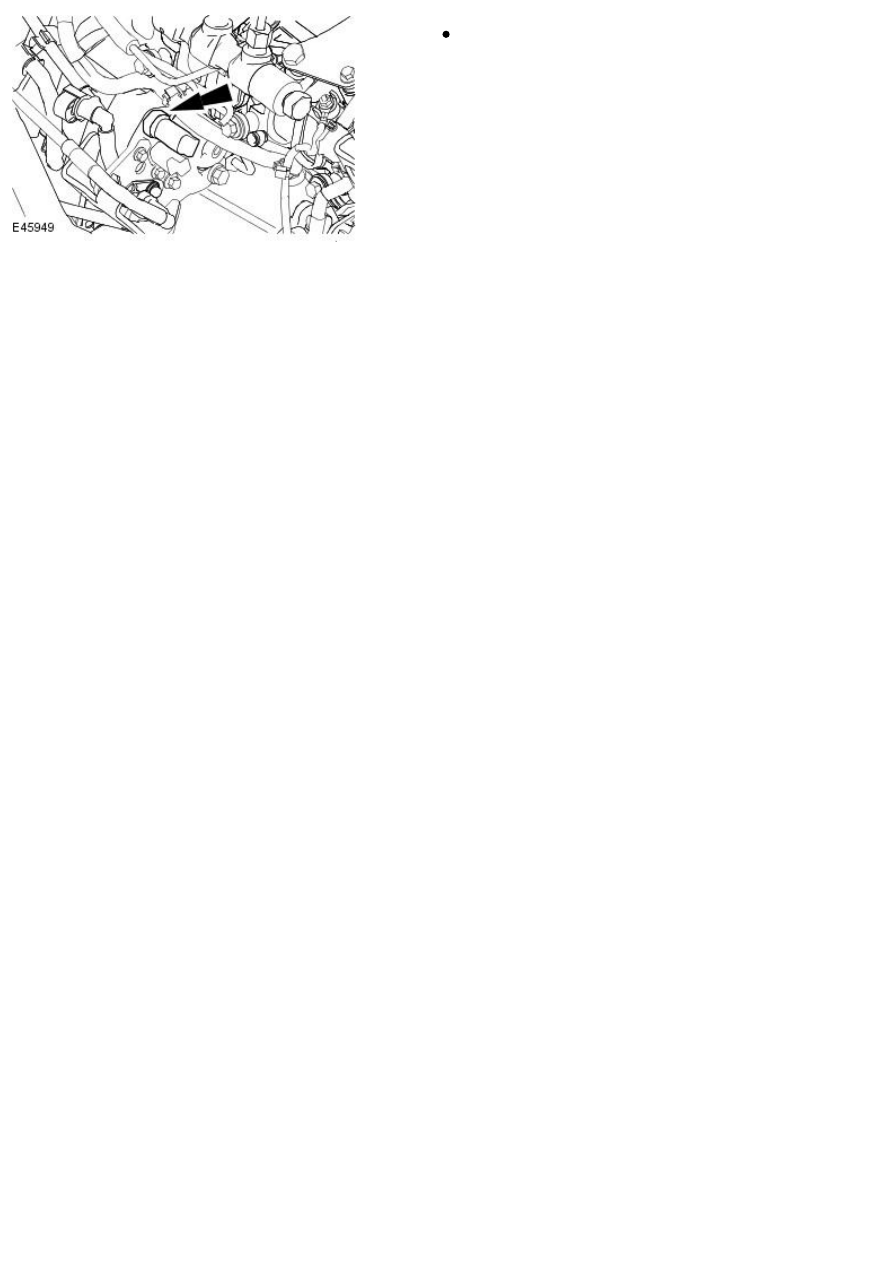

1. To install, reverse the removal procedure.

Tighten to 15 Nm.

Published: 11-May-2011

Electronic Engine Controls - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) -
Puma - Knock Sensor (KS)

Removal and Installation

Removal

1. Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

2. Detach the wiring harness.

3. Remove the air cleaner mount bracket.

4. Detach the wiring harness.

5. Remove the fuel pump to fuel injection supply manifold high pressure

pipe retaining bracket.

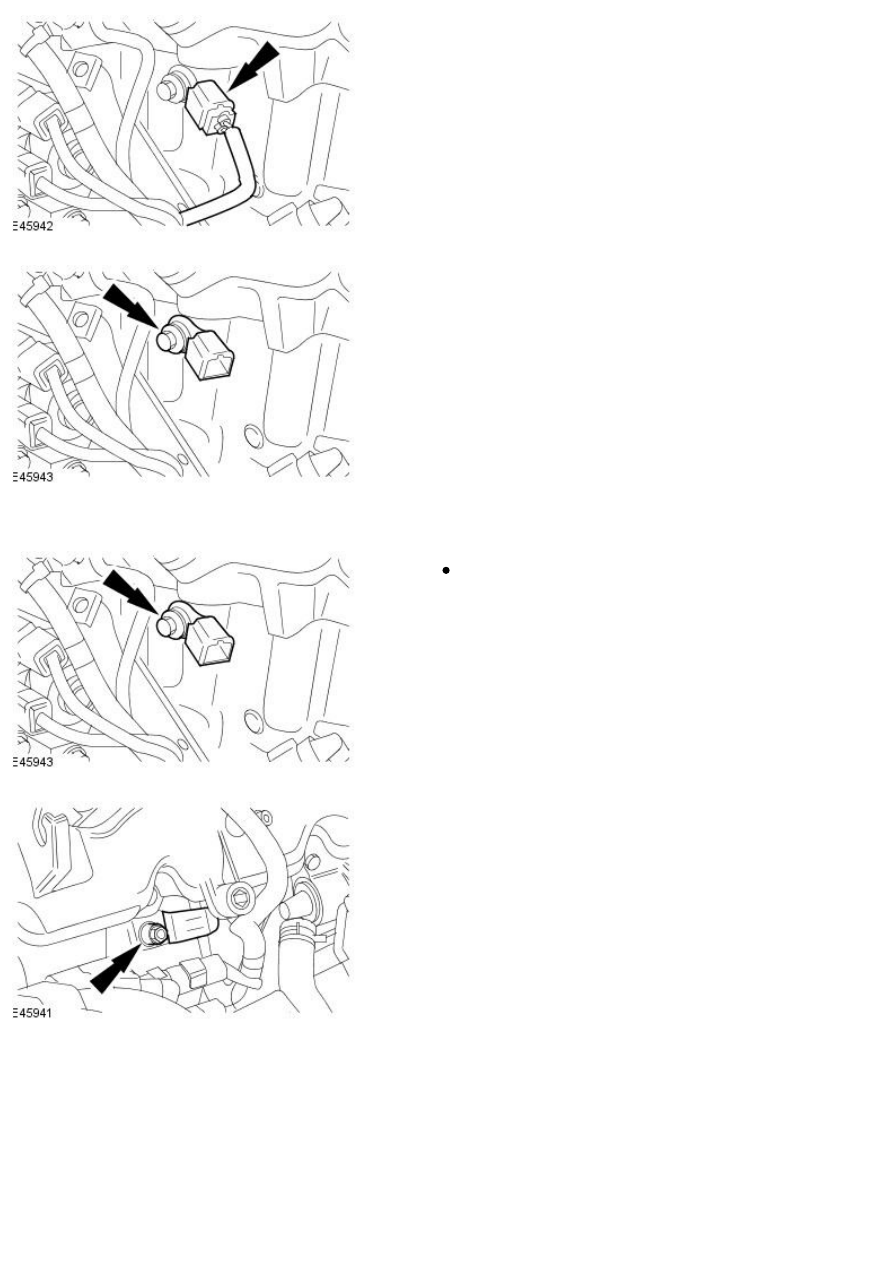

6. Disconnect the electrical connector.

7. Remove the knock sensor (KS).

Installation

1. To install, reverse the removal procedure.

Tighten to 20 Nm.

2. Tighten to 10 Nm.

Published: 11-May-2011

Electronic Engine Controls - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) -
Puma - Manifold Absolute Pressure and Temperature (MAPT) Sensor

Removal and Installation

Removal

1. Remove the oil level indicator.

2. Remove the oil filler cap.

3. Remove the engine cover.

4. Detach the charge air cooler hose.
