Jaguar X-Type Sedan and Estate (Wagon). Manual - part 349

Published: 11-May-2011

Electronic Engine Controls - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) -
Puma - Cylinder Head Temperature (CHT) Sensor

Removal and Installation

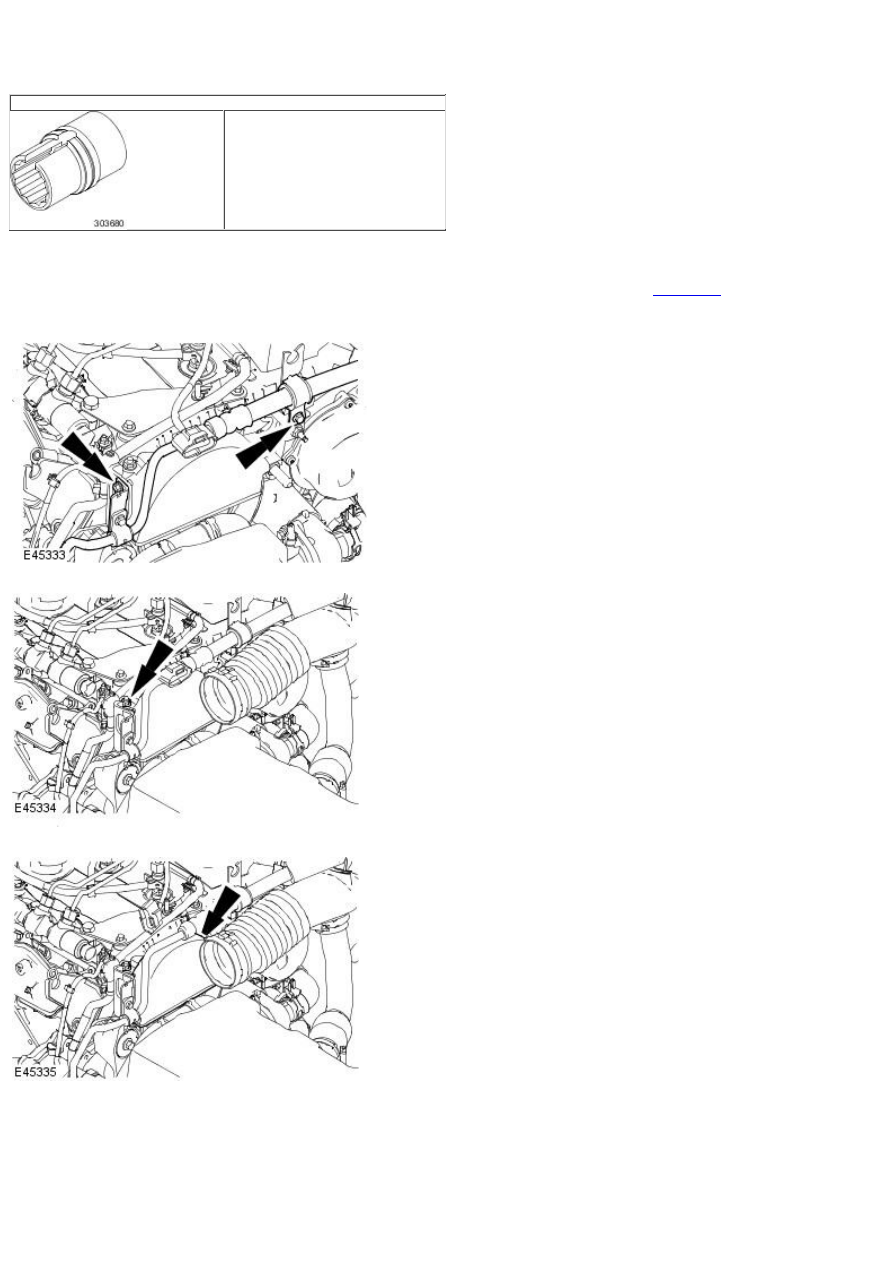

Special Tool(s)

Socket, CHT Sensor

303-680 (21-239)

Removal

1. Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

2. Detach the power assisted steering fluid pipe.

3. Remove the power steering pump belt cover retaining nut.

4. Remove the power steering pump belt cover.

5. Detach the cyclinder head temperature (CHT) sensor electrical

connector.

6. Disconnect the CHT sensor electrical connector.

7. Using the special tool 303-680, remove the CHT sensor.

Installation

1. To install, reverse the removal procedure.

Tighten to 10 Nm.

2. Tighten to 10 Nm.

Published: 11-May-2011

Electronic Engine Controls - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) -
Puma - Diesel Particulate Filter (DPF) Temperature Sensor

Removal and Installation

Removal

1. Remove the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

2. Disconnect the diesel particulate filter (DPF) temperature sensor

electrical connector.

3. Remove the DPF temperature sensor.

Installation

1. To install, reverse the removal procedure.

Tighten to 35 Nm.
