162. Install the accessory drive belt tensioner.

1. Install the accessory drive belt.

2. Install the accessory drive belt tensioner.

163. Attach the accessory drive belt.

1. Reposition the accessory drive belt tensioner.

2. Attach the accessory drive belt.

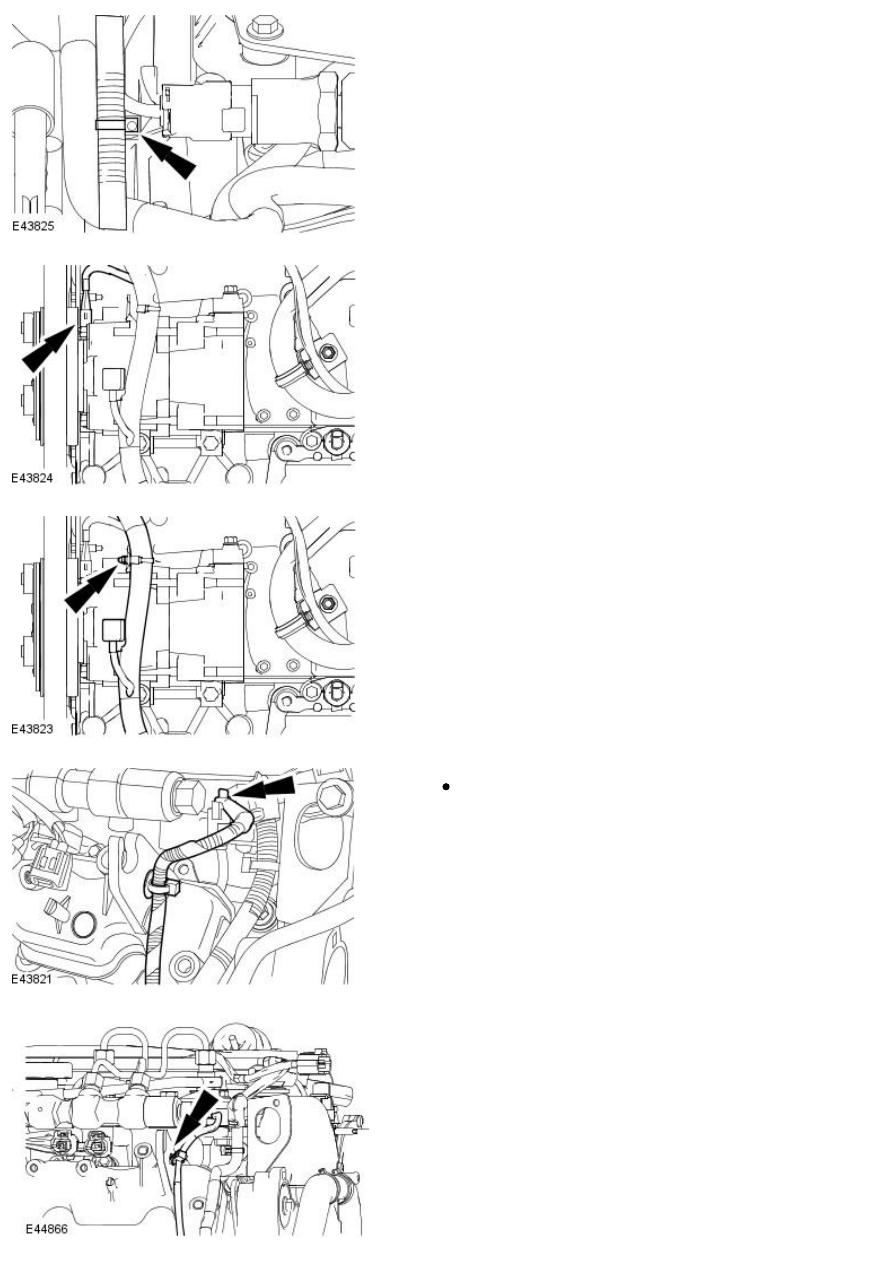

164. Install the wiring harness.

165. Connect the generator wiring harness electrical connector.

166. Attach the mass air flow (MAF) sensor wiring harness.

167. Attach the wiring harness to the retaining stud.

168. Connect the AC compressor electrical connector.

169. Attach the wiring harness to the AC compressor.

170. Attach the glow plug wiring harness.

Tighten to 5 Nm.

171. Attach the wiring harness to the intake manifold.

172. Remove the engine from the engine stand.

Published: 11-May-2011

Engine - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) - Puma -
Engine2.0L Duratorq-TDCi

Installation

Special Tool(s)

Remover/Installer, Cooling Hose Clamp

303-397 (24-003)

Powertrain assembly jack

HTJ1200-02

Engine lifting eye

303-1067

5 Point Security Torx Bit

418-535

Installation

1.

CAUTION: Do not support the engine and transaxle assembly

directly on the oil pan. Failure to follow this instruction may cause damage
to the component.

Install the engine assembly to the transmission assembly.

Tighten to 40 Nm.

2. Install the transmission right-hand retaining bolts.

Tighten to 40 Nm.
