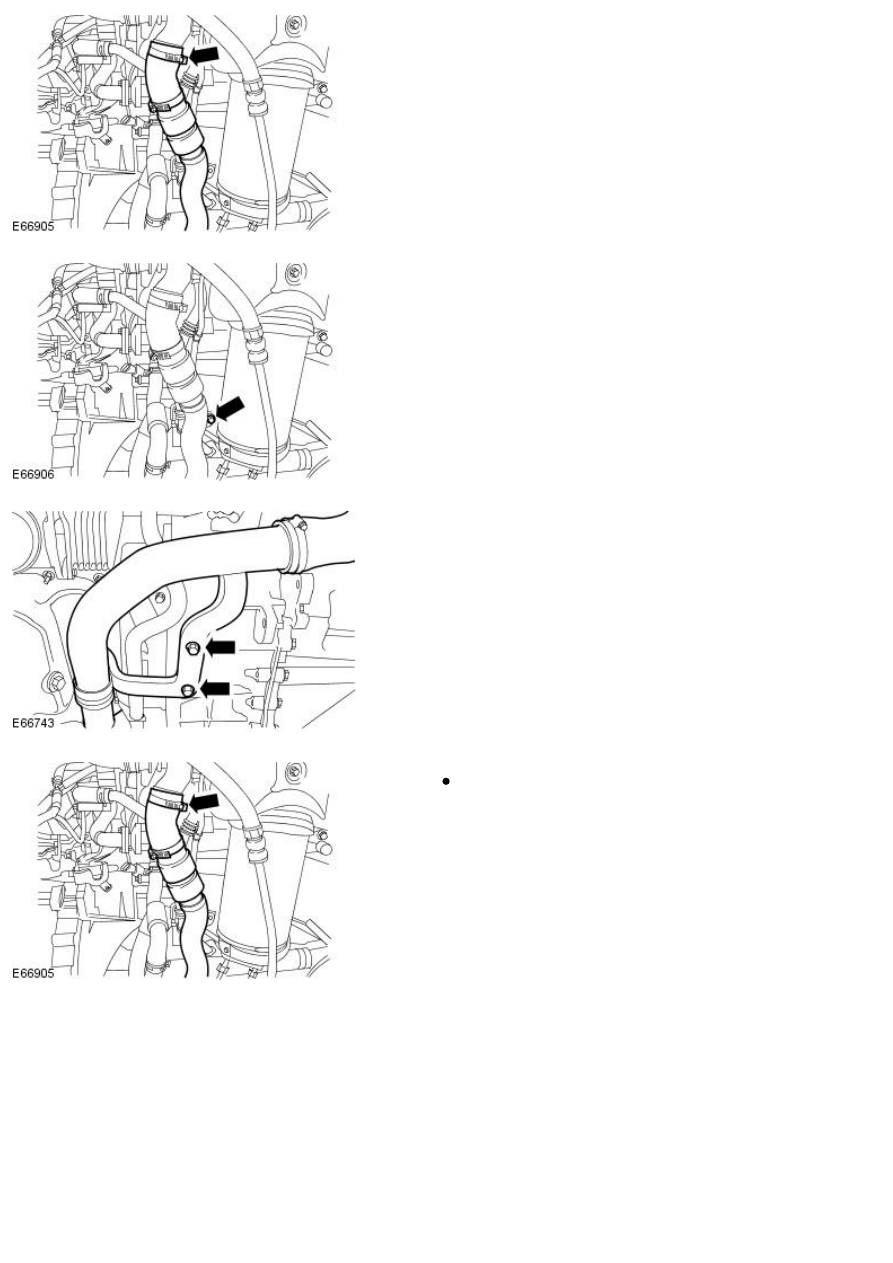

144. Connect the coolant hose.

145. NOTE: Install a new power assisted steering high-pressure O-ring
seal.

Install the power assisted steering high pressure pipe.

146. Using the special tool, install the water pump hoses.

147. Install the EGR cooler coolant hose.

148. Install the halfshaft bracket.

Tighten to 25 Nm.

149. Install the catalytic converter bracket.

Tighten to 46 Nm.

150. NOTE: Install new retaining nuts.

Install the catalytic converter.

Tighten to 46 Nm.

151. Install the catalytic converter retaining bolts.

Install the catalytic converter securing bracket.

Tighten to 46 Nm.

152. Install the turbocharger heat shield.

Tighten to 8 Nm.

Vehicles with 2.2L diesel engine

153. NOTE: Do not tighten the retaining clip.

Align the turbo outlet pipe and charge air cooler intake pipe assembly.

154. Install the turbo outlet pipe retaining bolt.

155. Install the charge air cooler intake pipe retaining bolts.

156. Tighten the retaining clip.

Tighten to 4 Nm.

All vehicles

157. Install the accessory drive belt tensioner bracket.

Tighten to 25 Nm.

158. NOTE: Install the wiring harness support bracket to the generator
upper retaining bolt.

Install the generator.

Tighten to 47 Nm.

159. Connect the generator electrical connector.

160. Attach the generator electrical connector.

Tighten to 8 Nm.

161. Install the air conditioning (AC) compressor.

Tighten to 25 Nm.
