Jaguar X-Type Sedan and Estate (Wagon). Manual - part 133

Published: 11-May-2011

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Crankshaft Front
Seal

In-vehicle Repair

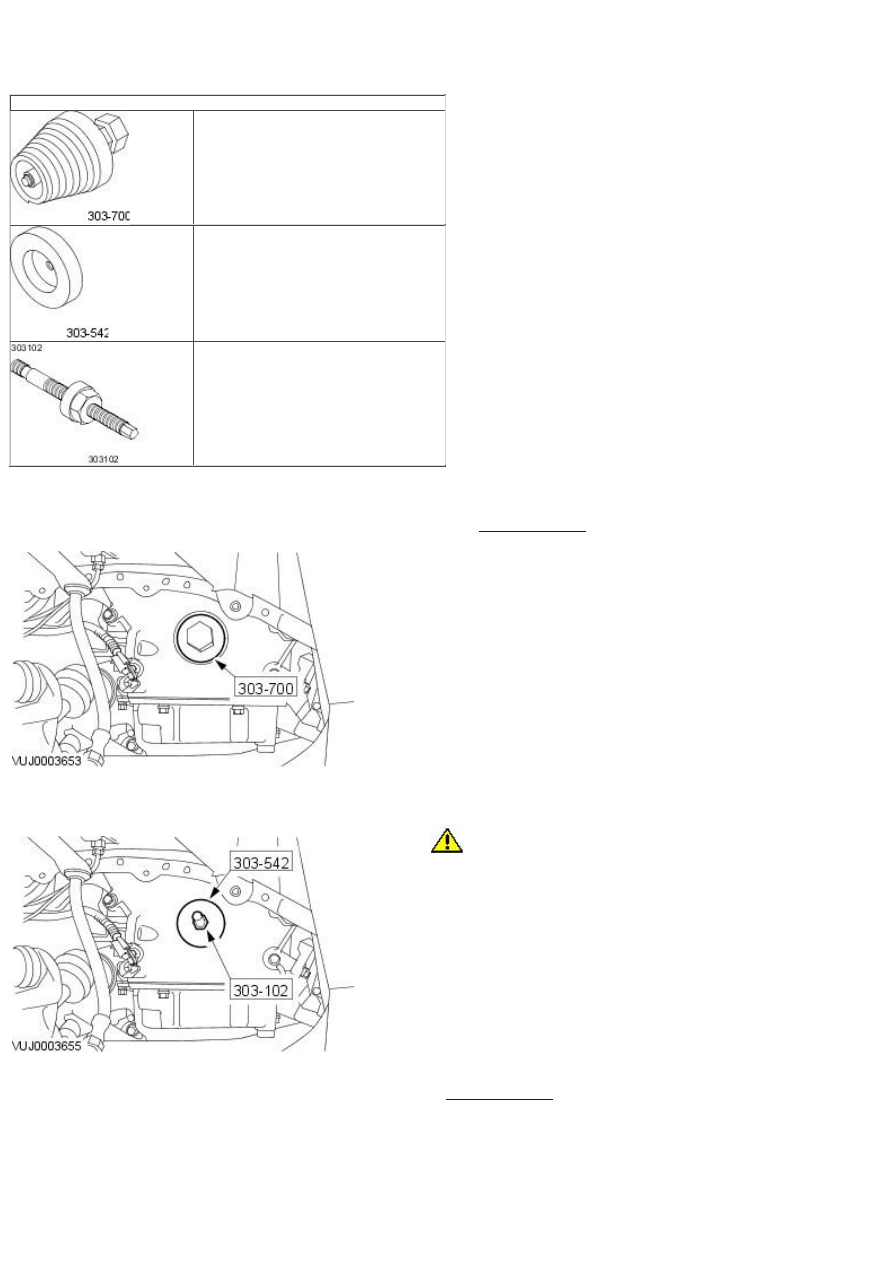

Special Tool(s)

Crankshaft Front Seal Remover

303-700

Crankshaft Front Seal Installer

303-542

Crankshaft Damper Installer

303-102

Removal

1. Remove the crankshaft vibration damper. For additional information,

refer to

Crankshaft Pulley

.

2. Using the special tool, remove the crankshaft front oil seal.

Installation

1.

CAUTION: Make sure the seal and the tool are approximately

parallel to the front of the engine.

• NOTE: Lubricate the seal lip with oil W SE-M2C908-A or equivalent
meeting Jaguar specification.

Using the special tool, install the crankshaft front oil seal.

2. Install the crankshaft vibration damper. For additional information, refer

to

Crankshaft Pulley

.

Published: 11-May-2011

Engine - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27 - Crankshaft Pulley

In-vehicle Repair

Special Tool(s)

Wrench strap-universal

303-D055

Crankshaft Damper Remover

303-D121

Thrust Pad

303-D121-01

Crankshaft Damper Installer Draw Bolt

303-102

Crankshaft Damper Installer

303-335/2

Accessory Belt Detensioner

303-703

Removal

1. Remove the wheel and tire. For additional information, refer to Section

204-04 W heels and Tires

.

2. Remove the splash shield.

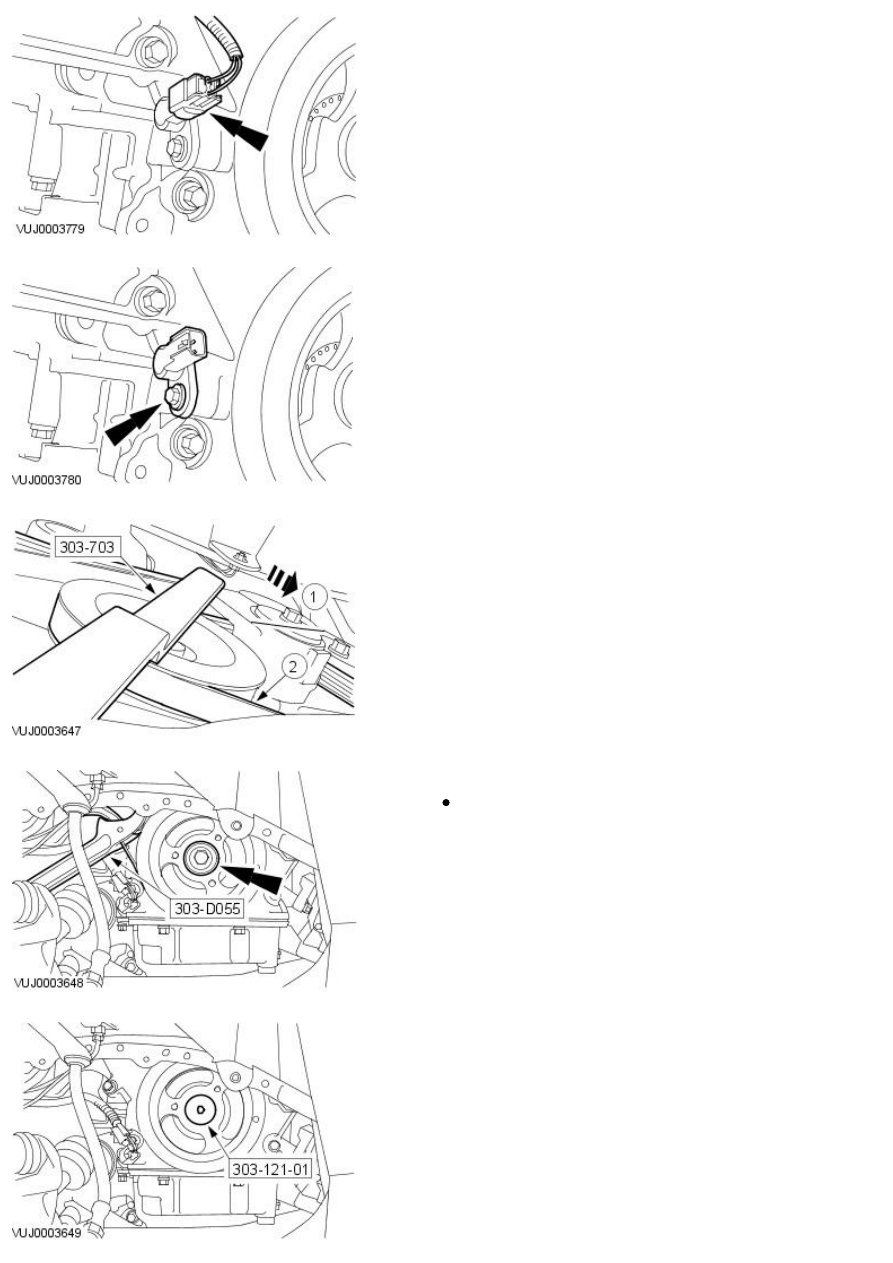

3. Disconnect the crankshaft position sensor (CKP) electrical connector.

4. Remove the CKP sensor.

5. Detach the accessory drivebelt.

1. Using the special tool, rotate the belt tensioner counter

clockwise.

2. Detach the accessory drivebelt.

6. Using the special tool, remove the crankshaft vibration damper retaining

bolt.

Remove and discard the crankshaft vibration damper retaining bolt.

7. Install the special tool.

8. Using the special tools, remove the crankshaft vibration damper.

Installation

1. NOTE: Coat the crankshaft damper keyway with silicone gasket sealant
WSE-M4G323-A6 or equivalent meeting Jaguar specification.

Using the special tool, install the crankshaft vibration damper.

2. Using the special tool, tighten the crankshaft vibration damper retaining

bolt.

Install a new crankshaft vibration damper retaining bolt.

1. Complete the tightening sequence.

2. Stage 1: Torque to 120 Nm.

3. Stage 2: Loosen the bolt (minimum 1 turn).

4. Stage 3: Torque to 50 Nm.

5. Stage 4: Angle Torque to 90°.

3. Attach the accessory drivebelt.

1. Using the special tool, rotate the belt tensioner counter-

clockwise.

2. Attach the accessory drivebelt.
